作為一名機器視覺工程師，在日常的鏡頭選型中，我經常被客戶或同事問到一個問題：“變倍鏡頭和變焦鏡頭，到底有什么區別？聽起來不都差不多嗎？” 這絕對是一個極具代表性的困惑。市面上確實存在將兩者混為一談的情況，但對于嚴謹?shù)墓I(yè)檢測應用而言，這“一字之差”背后，是截然不同的設計原理和應用場景。選錯了，輕則影響檢測效果，重則導致整個視覺項目失敗。

今天，就讓我們從機器視覺的實際應用角度，徹底厘清這兩個概念，幫助大家在今后的項目選型中不再迷茫。

一、 核心定義：從字面理解本質

變焦鏡頭： 關鍵詞是“焦”。這里的“焦”指的是焦距。變焦鏡頭是一種焦距連續可變，從而能夠改變視場角（FOV）大小和成像范圍的鏡頭。你可以把它想象成相機上的“拉遠”和“拉近”功能。通過變焦，你可以獲得從廣角到長焦的不同畫面，而無需移動相機或更換鏡頭。

核心目標： 改變觀測的范圍和透視關系。

變倍鏡頭： 關鍵詞是“倍”。這里的“倍”指的是光學放大倍率。變倍鏡頭是一種放大倍率連續可變，但工作距離（鏡頭前端到被測物的距離）通常固定不變的鏡頭。它的主要目的不是改變觀測范圍，而是在固定視野內，改變物體在相機傳感器上成像的大小，以觀測不同級別的細節。

核心目標： 改變觀測的精度和細節。

簡單來說，變焦是“看遠看近”，變倍是“看粗看細”。

二、 工作原理與機械結構差異

變焦鏡頭： 內部有多組鏡片（變焦組、補償組等），通過精密的結構設計，在調節變焦環時，多組鏡片按特定軌跡協同移動，從而連續改變整個光學系統的焦距。這個過程通常需要保證像面（成像面）穩定在相機傳感器的位置上，否則圖像會變模糊。高質量的變焦鏡頭（齊焦鏡頭）會保證在變焦過程中焦點偏移極小。

變倍鏡頭： 變倍鏡頭可以看作是一個固定焦距的鏡頭與一個放大倍率可調的望遠系統的組合。它通過移動內部少量的鏡片組來改變系統的組合焦距，從而實現倍率的連續變化。其設計初衷是在工作距離固定的前提下改變倍率。因此，當倍率改變后，視野中心區域的圖像細節被放大，但視野范圍會相應縮小。

三、 實戰場景：用兩個方案徹底分清

方案一：PCB板的全景定位與焊點細節檢測

在這個應用中，我們既需要看到整塊PCB板的全貌來定位元件，又需要放大檢測某個微型焊點的質量。

使用變焦鏡頭方案：

第一步（廣角端）： 將變焦鏡頭調到短焦端（如廣角），獲得一個較大的視場角，拍攝整塊PCB板，進行元件的粗略定位。

第二步（長焦端）： 通過電動控制器，將鏡頭變焦到長焦端，視野變窄，鏡頭“拉近”到特定的焊點位置進行高清拍攝。

優勢： 一顆鏡頭搞定兩種需求，無需更換鏡頭或移動機械結構，效率高。適合檢測點不固定、需要快速切換視野的應用。

使用變倍鏡頭方案（不適用）：

如果你試圖用變倍鏡頭來做這件事，會發現非常困難。因?yàn)樽儽剁R頭通常要求工作距離固定。你想先看全景，就需要離PCB板很遠；但想看焊點細節時，你無法通過“變倍”來拉近——你必須移動整個相機模組到焊點正上方，然后重新對焦，再改變倍率來觀察細節。這個過程涉及機械運動，速度和精度都遠不如變焦方案。

方案二：芯片表面微刻字符的讀取與檢測

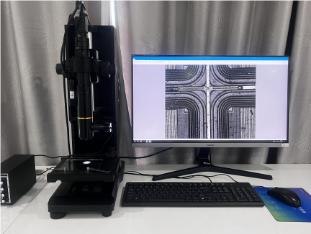

在這個應用中，芯片已經被精密夾具固定，相機模組的位置也固定不變（工作距離固定）。我們需要一個鏡頭能清晰地拍攝到芯片，并且能靈活地調整放大倍率，以便既能看清芯片的整體輪廓，又能高倍率放大讀取其表面的微小字符。

使用變倍鏡頭方案（完美適用）：

第一步（低倍率）： 將變倍鏡頭設置在較低倍率（如0.5X），獲得一個較大的視野，確認芯片的型號、擺放角度和整體外觀。

第二步（高倍率）： 在不移動任何硬件的情況下，直接調節變倍環，將倍率提高到2X或更高。此時，芯片在畫面中的成像變大，表面的字符清晰放大，便于軟件進行字符識別（OCR）或缺陷檢測。

優勢： 在工作距離和相機位置絕對固定的前提下，實現無級、連續的細節觀測。精度高，穩定性好。

使用變焦鏡頭方案（不適用）：

變焦鏡頭雖然也能改變畫面大小，但其設計重點在于變焦過程中的像面穩定和視場角變化，在固定工作距離下進行高精度、高重復性的倍率變化方面，其性能通常不如專業的變倍鏡頭。對于要求微米級精度的測量應用，變倍鏡頭是更專業的選擇。
