“我們基于 HDL Verifier 的新工作流程的一個明顯優勢是能夠快速識別缺陷來源?！?—— Steffen L?bel，NXP

作者：來自 NXP的Steffen L?bel 和 Jan Hahlbeck

*本文內容采用了機器翻譯

信號處理集成電路（IC）設計的驗證帶來了一些獨特的挑戰，這些挑戰可能會給傳統的測試方法帶來壓力。濾波器、混頻器和其他高級信號處理功能的算法復雜性需要嚴格的驗證，以確保實施的 IC 能夠按照位真精度按預期運行。此外，由于 IC 通常在各種可能的輸入和配置下運行，因此必須評估極端情況——罕見但關鍵的情況，這些情況可能會避開專注于預定義、可預測序列的測試計劃。

我在 NXP 的團隊采用了一種新的 IC 驗證工作流程來應對這些挑戰。基于 MATLAB，Simulink 和 HDL Verifier，該工作流程結合了約束隨機驗證和通用驗證方法 (UVM) 技術來驗證邊緣情況并使用隨機輸入探索狀態空間，同時通過約束保持控制（圖 1）。在這個最近用來驗證汽車行業收音機調諧器 IC 的工作流程中，MATLAB 和 Simulink 模型使用 HDL Verifier 導出為 SystemVerilog DPI-C 組件，并作為參考模型集成到我們基于 Cadence Xcelium 仿真器的驗證環境的驗證測試平臺中。這種方法不僅使我們能夠?qū)Ⅱ炞C時間縮短 20% 到 30%，而且還使我們能夠提高測試覆蓋率并在開發早期發現更多實施缺陷。

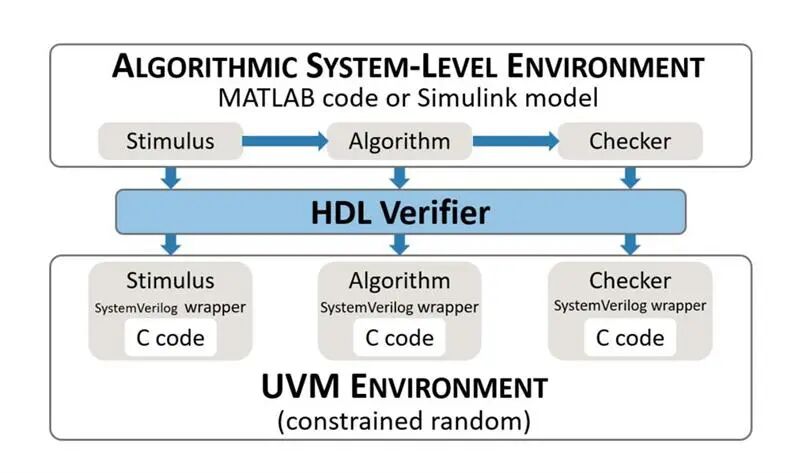

圖 1. IC 驗證工作流程結合了約束隨機驗證和 UVM 技術。

新舊工作流程對比

過去測試類似的 IC 設計時，我們通常使用MATLAB為整個系統生成輸入刺激。然后，我們會在 MATLAB 或 Simulink 中運行模擬，并將結果作為黃金參考模式。一旦 RTL 實現完成，我們將對 DUT 施加相同的刺激并根據黃金參考檢查其結果。雖然這種方法有效，但也有一些缺點。首先，驗證大部分是端到端的，由于所有組件都是一起測試的，因此很難確定缺陷的根本原因。其次，約束隨機驗證不易進行。因此，雖然常見場景和用例得到了驗證，但許多邊緣情況卻沒有得到驗證。第三，它沒有遵循 UVM，而 UVM 已經成為我們實現測試平臺的標準框架。

相比之下，新的工作流程使得我們能夠在 HDL 仿真環境（Cadence Xcelium）中直接重用現有的 MATLAB 和 Simulink 參考模型。參考模型中的每個組件都與 DUT 中的對應組件相對應。例如，圖 2 所示的示例信號處理鏈包括在 Simulink 中建模的濾波器，后跟混頻器和在 MATLAB 中建模的第二個濾波器。我們使用 HDL Verifier 為帶有 SystemVerilog DPI-C 包裝器的模型生成 C 代碼，使我們能夠?qū)⒚總€組件集成到測試臺中。

在 HDL 仿真環境中，參考模型組件和 DUT 組件會并行運行。與此同時，一個充當 UVM 記分板角色的檢查器會實時評估它們的輸出。該檢查器會對每一個關聯組件對（例如，參考模型的混頻器與 DUT的混頻器）的輸出以及整個端到端鏈路的輸出，進行行為一致比較。

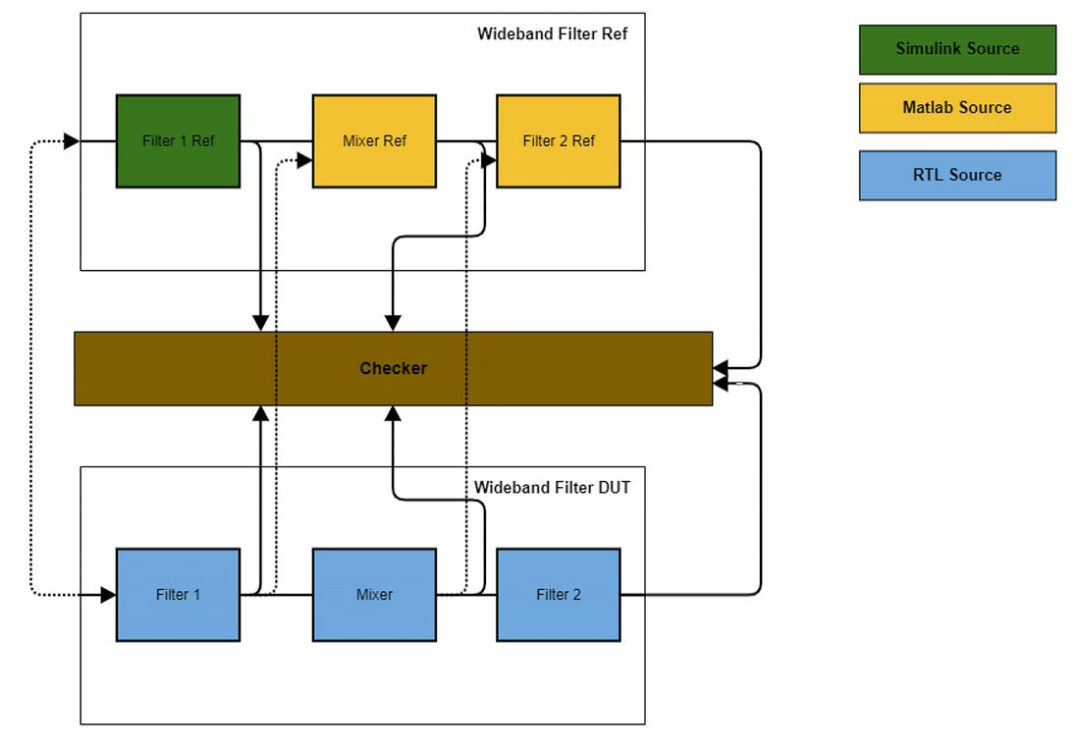

圖 2. 用于比較 MATLAB 和 Simulink 生成的參考模型組件（頂行）的結果與相應 DUT 組件（底行）的結果的并行結構。

隨機化輸入并可視化結果

在測試臺上運行初步測試（在本例中使用一組預定義的 AM、FM 和數字音頻廣播 (DAB) 無線電流）以驗證信號處理算法的基本功能后，工作流程的下一步是約束隨機驗證。此階段涉及大量模擬，其中設計的所有配置設置都被分配了約束范圍內的隨機值。例如，我們改變混頻器設置、濾波器設置、延遲、增益和其他關鍵配置參數，并運行模擬來評估每組隨機配置選項的設計性能。

對于每個測試，我們可以查看詳細的結果，包括所使用的具體設置、用作 IP 刺激的輸入、參考模型實現的結果、RTL 實現的結果以及檢查器比較的結果（圖 3）。

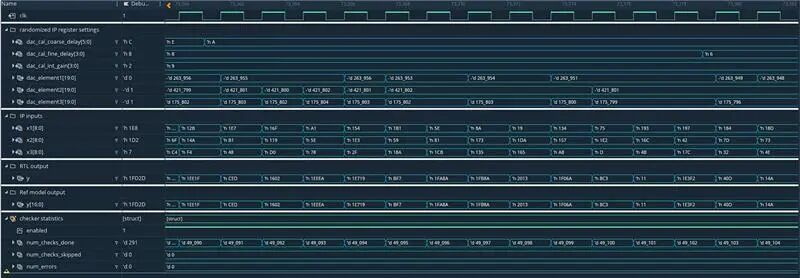

圖 3. 波形顯示顯示隨機 IP 寄存器設置、IP 輸入、RTL 輸出、參考模型輸出和檢查器統計數據。

我們還審查了顯示一系列完整組件的匯總結果的報告（圖 4）。這些報告顯示了對鏈中每個組件執行的檢查次數以及錯誤數量 - 即在 RTL 和參考模型輸出之間發現的差異數量。

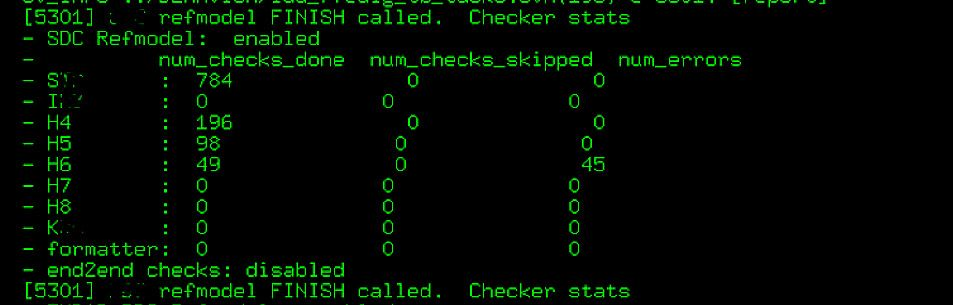

圖 4. 顯示多個組件的測試結果的摘要報告。其中，對 H6 組件的測試發現了 45 個錯誤。

當發現錯誤時，我們會檢查 MATLAB 或 Simulink 中的參考模型實現，并檢查 RTL 實現。在某些情況下，我們已經將差異的根源追溯到原始參考設計，但問題更多時候源于 RTL 實現錯誤。無論哪種情況，一旦缺陷被診斷和糾正，我們就會重新運行測試模擬，以驗證修復是否完全解決了參考模型和 RTL 實現之間的任何差異。

關鍵改進和后續步驟

我們基于 HDL Verifier 的新工作流程的一個明顯優勢是能夠快速識別缺陷來源。與依賴端到端測試的方法相比，面向 UVM 的方法可以進行組件級和系統級測試（就像我們所應用的方法一樣），從而更容易地查明具有缺陷的子系統以及可用于復制缺陷的該組件的特定刺激。

此外，由于隨機設置通常以設計工程師未曾預料到的方式測試系統，與專注于成熟用例的傳統測試計劃相比，新的工作流程有助于在開發過程中更早地發現實施缺陷。簡而言之，我們無需人工檢查即可發現缺陷，也無需花時間考慮要測試的異常場景和邊緣情況。

我們能夠在 HDL 仿真中重復使用現有的 MATLAB 和 Simulink 模型，并且這種重復使用的好處會在 IC 的每次后續旋轉或修訂中繼續疊加。綜合起來，這些優勢使我們在無線電信號處理 IC 上實現了驗證時間的大幅縮短，最高可達 30%?；谶@一指標以及我們已實現的其他優勢，其他 NXP 團隊正在尋求采用相同的工作流程來開發雷達 IC 和其他 IC 設計的無線電前端。
