TPS6521505-Q1 是一款電源管理 IC （PMIC），旨在為應用中的各種 SoC 供電。該器件的環境溫度范圍為-40°C至+125°C，使PMIC成為汽車應用的絕佳選擇。該器件包括三個同步降壓DC-DC轉換器和兩個線性穩壓器。

DC-DC 轉換器能夠提供 1 個 3.5A 和 2 個 1.5A 的電流。轉換器需要一個470nH的小型電感器、4.7μF的輸入電容和每個電源軌的最小10μF輸出電容，具體取決于開關模式配置。
*附件：tps6521505-q1.pdf

其中一個LDO在0.6V至3.4V的輸出電壓范圍內支持400mA的輸出電流。LDO支持旁路模式，充當負載開關，并允許在工作期間進行電壓變化。另一個LDO在1.2V至3.3V的輸出電壓范圍內支持300mA的輸出電流。LDO還支持負載開關模式。

I2C 接口、IO、GPIO 和多功能引腳 （MFP） 允許與各種 SoC 無縫接口。

特性

• 3個降壓轉換器，開關頻率高達2.3MHz。
  • 1× VIN：2.5V – 5.5V;IOUT：3.5A;VOUT 0.6V – 3.4V
  • 2× VIN：2.5V – 5.5V;IOUT：1.5A;VOUT 0.6V – 3.4V
• 2 個線性穩壓器：
  • 1x VIN：1.5V – 5.5V;IOUT：400mA;VOUT：0.6V – 3.4V（可配置為負載開關和旁路模式，支持 SD 卡）
  • 1x VIN：2.2V – 5.5V;IOUT：300mA;VOUT：1.2V – 3.3V（可配置為負載開關）
• 所有三個降壓轉換器的動態電壓調節
• 低 IQ/PFM、PWM 模式（準固定頻率）或固定頻率模式
• 可編程電源排序和默認電壓
• I2C接口，支持標準、快速模式和快速模式+
• 2 個 GPO、1 個 GPIO 和 3 個多功能引腳
• EEPROM 可編程性

參數

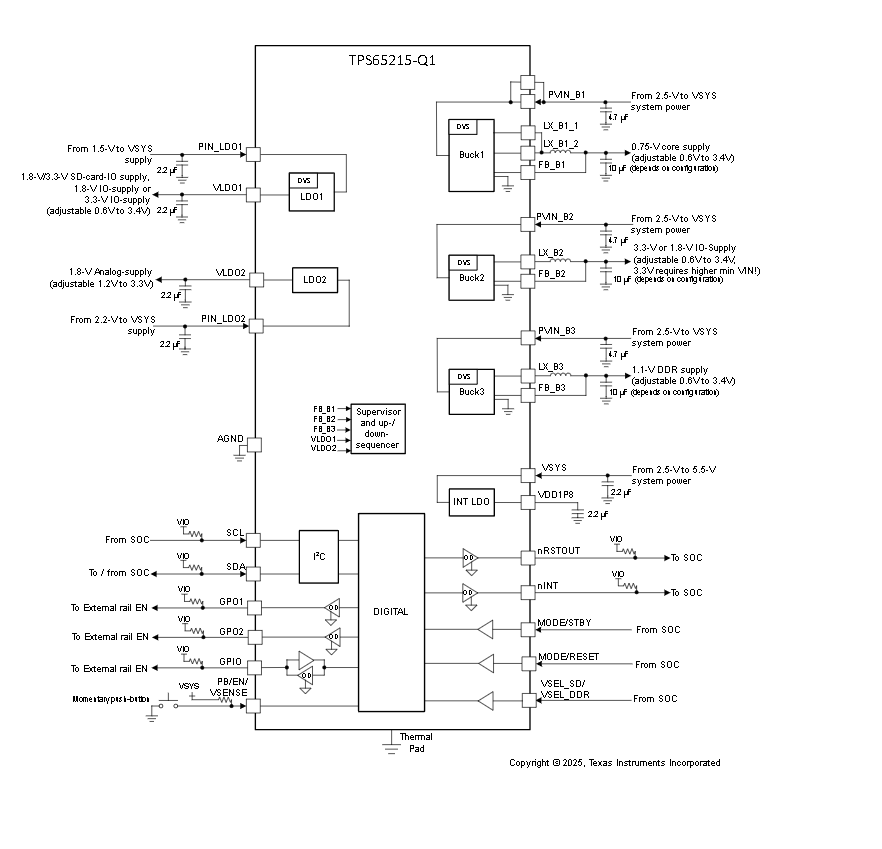

方框圖

?1. 產品概述?
TPS6521505-Q1 是一款專為汽車應用設計的可編程電源管理芯片 (PMIC)，集成 3 路降壓轉換器 (Buck) 和 2 路線性穩壓器 (LDO)，適用于低功耗汽車處理器（如 AM62x-Q1/AM64x-Q1）及車載信息娛樂、數字儀表、雷達處理等場景。

?2. 關鍵特性?

• ?電源輸出配置?
  • ?Buck 轉換器?：
    • 1× 3.5A 輸出（輸入范圍 2.5V–5.5V，輸出可調 0.6V–3.4V）
    • 2× 1.5A 輸出（同輸入/輸出范圍）
    • 支持動態電壓調節 (DVS)、低靜態電流 (PFM/PWM 模式)
  • ?LDO 穩壓器?：
    • LDO1：400mA，支持負載開關/旁路模式（適用于 SD 卡）
    • LDO2：300mA，支持負載開關模式
• ?控制接口?
  • I2C 接口（標準/快速/快速+模式）
  • 可編程電源時序與默認電壓
  • 2 路通用開漏輸出 (GPO)、1 路 GPIO、3 路多功能引腳

?3. 應用領域?

• 車載信息娛樂系統、數字儀表盤
• 雷達/激光雷達處理器、攝像頭模塊
• 車載照明、音頻放大器、動力總成

?4. 技術參數?

• ?工作溫度?：-40°C 至 +125°C（符合汽車級標準）
• ?封裝?：32 引腳 QFN（5mm×5mm，潤濕側翼封裝）
• ?關鍵保護功能?：
  • 輸入過壓/欠壓保護（VSYS OVP 閾值 5.9V–6.1V）
  • 熱關斷、電流限制

?5. 設計支持?

• ?外圍元件要求?：
  • Buck 電感：470nH（DCR ≤50mΩ）
  • 輸入電容：≥4.7μF（Buck）、≥2.2μF（LDO）
  • 輸出電容：10μF–220μF（依模式選擇）
• ?典型應用電路?：支持多 PMIC 同步操作，提供參考布局指南。

?6. 文檔結構?
數據手冊包含完整引腳定義、電氣特性、時序圖、寄存器映射及機械封裝信息，適用于硬件開發與系統集成。
