CPU、GPU與ASIC功耗增長帶來的挑戰?及應對

隨著高性能計算和AI應用的普及，CPU、GPU和ASIC芯片的功耗呈現持續上升趨勢，比如英偉達最新B300功率已達到芯片總功率1200W，以1V工作電壓為例，則合計需要1200A電流。這種功耗增長對芯片的核心供電電路設計提出了嚴峻挑戰。并且，更多的供電需求意味著成本控制方面也更加嚴格。

電源管理復雜度提升?：

瞬態電流波動加劇，要求供電系統具備更快的響應能力。高性能CPU/GPU/ASIC負載波動可達1000A/μs，傳統多相電源響應延遲導致電壓過沖風險?。

成本控制難題?：

高功耗芯片需要配套更復雜的散熱和電源模組，推高了整體系統成本。

由此，為應對上述挑戰，芯片廠商對周邊配套模組提出了明確要求：

效率提升?：

核心供電系統需在有限空間內實現更高轉換效率，以降低能量損耗。

成本優化?：

對電源瞬態響應有較高提升，故此可以減少電容需求，從而降低BOM成本。

可靠性保障?：

需適應芯片瞬態負載變化，避免電壓波動導致的系統不穩定。

基于上述趨勢，TLVR技術應運而生：

完美應對VRM等技術在?瞬態響應等方面的劣勢，在電源穩壓，響應速度提升，?成本與空間優化，?能效提升等方面都有不俗的表現，市場反饋優異。

可以預測，未來服務器各類主芯片電源中，TLVR方案滲透率將持續增加，在分立式方案及電源模塊方案中都將大批量應用。

TLVR及VRM方案簡述

TLVR（Trans-Inductor Voltage Regulator）是一種通過耦合電感提升多相電源動態響應的技術，其核心在于利用變壓器結構的電感，進行彼此耦合互聯的多相電路替代傳統分立式多相電路（VRM模式）。

VRM供電模式：

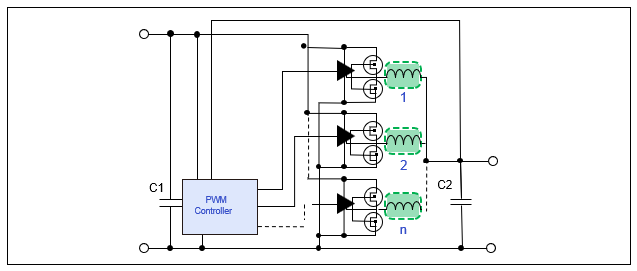

圖片來源于順絡

VRM拓?fù)涮攸c：

各相位都可以看做是單獨的Buck電路，然后輸出電流匯總為總電流。

其不足在于應對高瞬態負載時，占空比的調整是各相位是逐次進行，無法應對瞬時對大功率的需求。

VRM優勢則體現在效率轉換以及精準電壓調節方面，并能有效減小輸出電流紋波

TLVR供電模式：

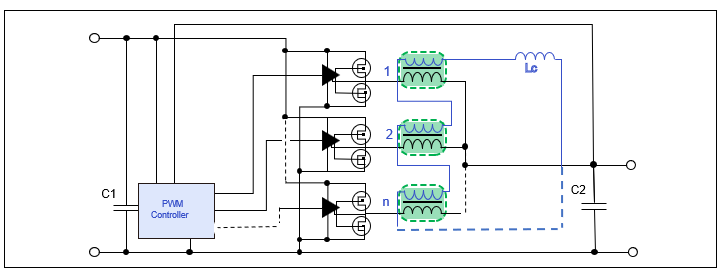

圖片來源于順絡

TLVR拓?fù)湎嚓P(guān)工作模式分析：

TLVR采用初次級耦合電感模式，并且各相電感通過次級繞組Lc相互連接，形成類似變壓器的耦合網絡?。

關鍵點是當某一相因負載變化調整占空比時，耦合效應會同步影響其他相位的電流輸出，實現快速響應?。

在耦合路徑中額外增加補償電感（Lc），用于優化系統帶寬和穩定性，避免因耦合過強導致的振蕩問題?。

TLVR方案的關鍵優勢

動態響應機制?，負載突變時，傳統多相電源需逐相調整占空比，而TLVR通過耦合效應使所有相位電流同步變化，響應時間縮短至nS級?。

瞬態響應極快?：

尤其適合瞬時大電流需求（如1000A/μs）?。通過耦合電感與補償電感串聯，實現相位間電流共享，響應速度比傳統VRM方案快3-5倍?，可穩定處理負載跳變，電壓波動控制大幅提升?。

降低輸出電容需求?：

減少后端電容數量，由于瞬態響應的改善，降低對穩壓電容需求，從而可以節省30%-50%電容成本?，使占板面積減少，適配高密度服務器布局?。

效率與頻率優化?：

在相同瞬態性能下，TLVR無需以提升工作頻率方式來加快各相位導通，故此允許降低開關頻率（如從1MHz降至500kHz），從而減少開關損耗，從而提升轉換效率?。

TLVR最初是主要用于?CPU供電?的高效電壓調節技術，通過多相并聯架構實現低紋波、高動態響應的電流輸出。后面隨著AI芯片算力密度呈指數級增長，TLVR因其?毫秒級負載響應能力?和?高轉換效率?，被逐步引入GPU/ASIC的供電設計。

SUNLORD TLVR電感產品介紹及優勢分析

深圳順絡電子股份有限公司，作為業內電感行業領頭羊，在AI領域也已經深耕多年。在技術平臺及產品大類中都有較多布局。

擁有多種高端大電流的技術平臺：銅磁共燒技術、模壓技術（干壓、熱壓、超低壓）、組裝技術。

產品結構有如TLVR電感、多相電感、負耦合電感等都有成熟方案。同時，也有如鉭電容、平面變壓器等可以用于AI電源濾波及高壓800V及48V等IBC相關成熟方案。相關產品都已經分別在各服務器終端客戶及電源模塊廠商處有較多應用。

而針對本文芯片核心供電用TLVR方案，順絡電子也可以為客戶提供成熟產品，并且也同時也擁有定制化服務，其產品已經在業內擁有非常不俗的出貨實績。具體信息為：

在CPU、GPU及ASIC核心供電方面順絡可以為客戶提供如單相及多相組裝類TLVR電感，單相及多相超低壓TLVR模壓電感等。

同時在各類定制化AI電源模塊應用中，也可以提供各類VPD、LPD應用的帶IO線及非IO線、TLVR及非TLVR類產品，可以應對如單相和多相電感產品需求。

順絡電子產品優勢具體可以體現如:

滿足多相拓?fù)渲袑LVR電感絕緣耐壓要求值。

其擁有的高端自研磁材及先進全自動產線，可以為客戶提供高轉化效率，高一致性的產品。

采用高飽和高頻率及低損耗磁材，有效提升產品轉換效率，以及降低產品損耗。

SUNLORD TLVR產品介紹：

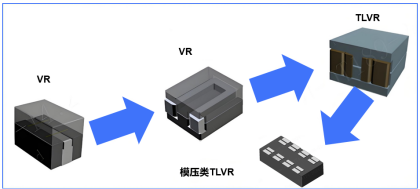

順絡電子TLVR產品經歷多次技術迭代，在種類及技術優勢如轉換效率、尺寸、DCR等都有較多優勢。

圖片來源于順絡

擁有市場服務器大批量量產類組裝電感如：0906、10056、1205、1206等尺寸。

擁有可定制化的新型高效率模壓類TLVR產品：可支持單相、2相、3相、4相、5相。

擁有與TLVR電感WPZ0906AS2 Pin to Pin 的單線圈產品WPZ0906AS1，可同時應對VRM與TLVR同一基板的需求。

擁有可以彼此Pin to Pin 的TLVR電感WPZ1206CS2 和WPZ1205CS2系列產品。

在眾多芯片端參考設計及電源模塊廠商，及終端服務器廠商都有導入。

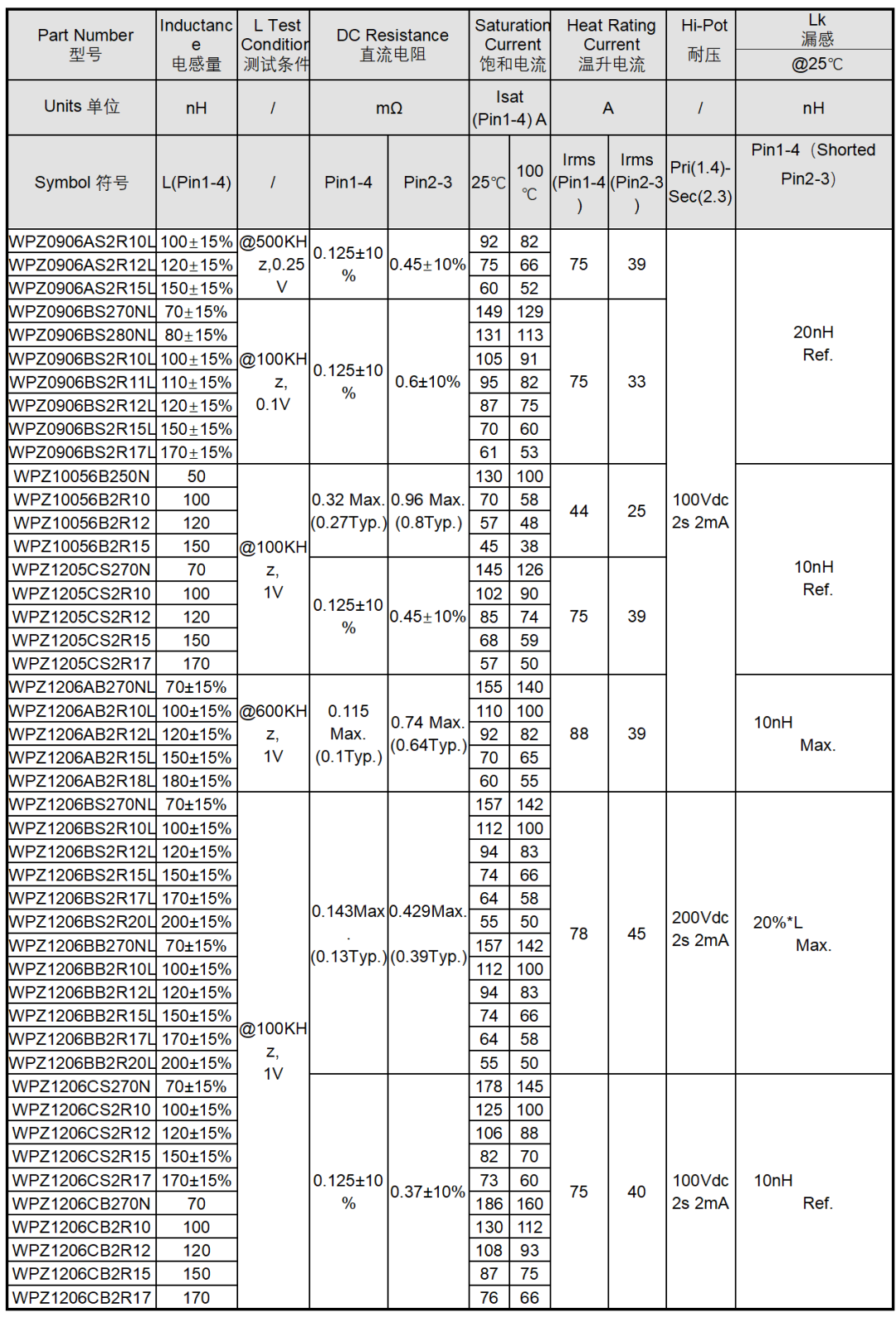

具體標準品規格可參照我司規格書（以下僅展示標準品規格）：

※1: 所有的測試數據均在25℃環境溫度進行；

※2: 飽和電流: 使電感值從初始狀態下下降約20% 的直流電流值；

※3: 溫升電流: 使產品表面溫度從25℃升高( △ T =40℃ ) 的直流電流值。

※4: “□”代表電感公差，K±10%，L±15%.

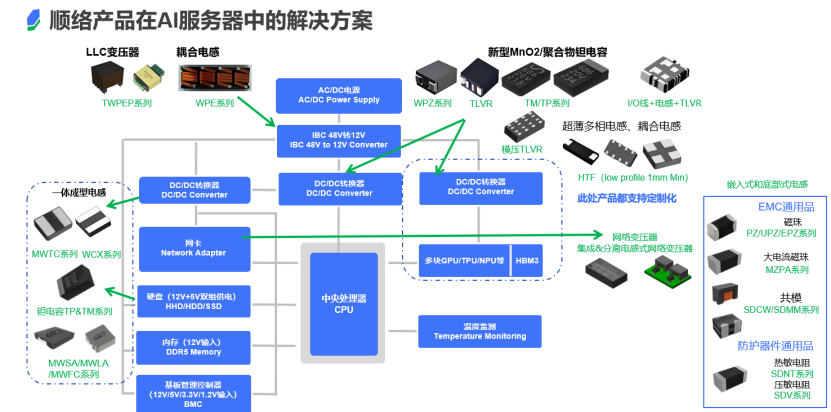

順絡電子也可以在AI服務器領域提供各類解決方案，為客戶提供全品類產品協助。

圖片來源于順絡
