UCC5714x 是一款單通道、高性能、低側柵極驅動器，能夠有效驅動 MOSFET、IGBT 和 SiC 功率開關。UCC5714x 的典型峰值驅動強度為 3A。

UCC5714x 通過 OCP 引腳提供過流保護。當在 OCP 引腳上檢測到過流信號時，內部電路將下拉 EN/FLT 引腳以報告故障并強制 OUT 到低電平。在驅動器正常運行期間，EN/FLT 上需要一個外部上拉電路。將 EN/FLT 拉低將禁用驅動程序。EN/FLT 還將報告 VDD 上的欠壓鎖定 （UVLO） 故障和過溫故障。UCC5714x 為 SiC 和 IGBT 應用提供 8V 和 12V UVLO 選項。
*附件：ucc57142.pdf

特性

• 典型 3A 灌電流 3A 源輸出電流
• -250mV 過流保護 （OCP） 閾值
• 用于故障輸出和使能的單引腳
• 可編程故障清除時間和過流檢測響應時間
• 絕對最大VDD電壓：30V
• 嚴格的 UVLO 閾值，實現偏置靈活性
• 典型 26ns 傳播延遲
• 自保護驅動器，在 180°C 時具有熱關斷功能
• 采用 2.9mm x 1.6mm SOT-23 封裝
• 工作結溫范圍為 –40°C 至 150°C

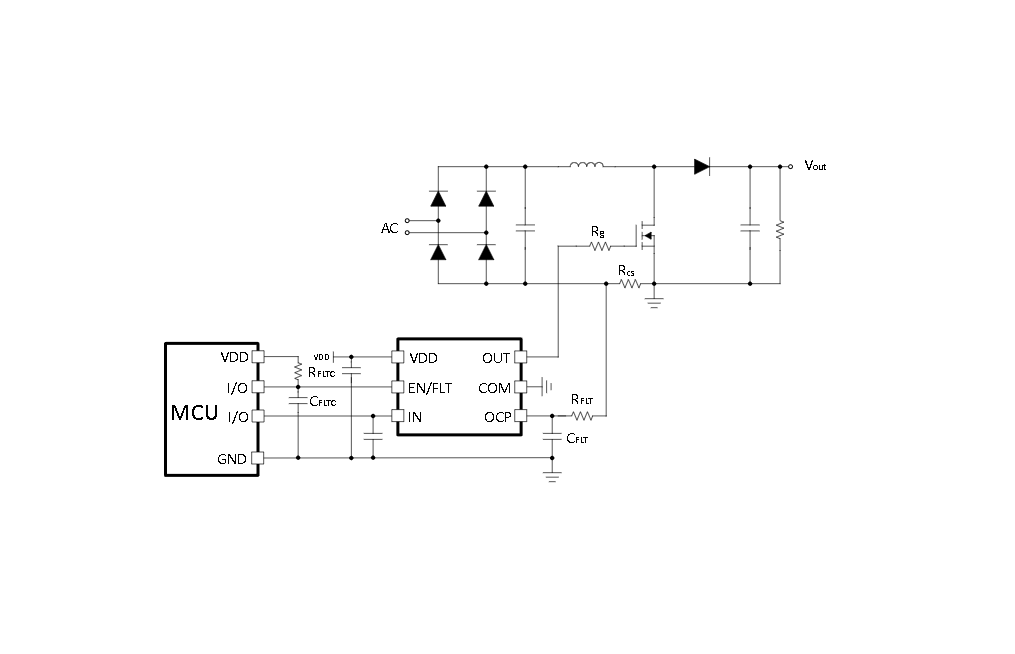

參數

方框圖

?1. 核心特性?

• ?驅動能力?：3A源電流/3A灌電流（對稱驅動），支持MOSFET、IGBT和SiC功率開關。
• ? 過流保護（OCP） ?：
  • 單引腳（OCP）檢測過流，閾值-250mV（典型值），響應時間可編程。
  • 觸發時強制拉低EN/FLT引腳報告故障，并關閉輸出（OUT）。
• ?快速響應?：典型傳播延遲26ns，上升/下降時間分別為8ns/14ns（負載1.8nF）。
• ?寬工作范圍?：
  • 供電電壓（VDD）：8V UVLO選項（8.5V-26V）或12V UVLO選項（14.5V-26V）。
  • 工作溫度：-40°C至150°C（結溫）。
• ?集成保護?：
  • 熱關斷（180°C觸發，30°C滯后）。
  • 欠壓鎖定（UVLO）和輸入浮動保護（內部下拉電阻）。

?2. 關鍵功能?

• ?輸入/輸出設計?：
  • TTL兼容輸入閾值（1V滯回增強抗噪），獨立于VDD電壓。
  • 輸出級采用低阻抗MOSFET（上拉5Ω/下拉1Ω）。
• ?故障管理?：
  • EN/FLT引腳復用：使能控制（拉低禁用）和故障報告（UVLO、過溫、過流）。
  • 外部RC電路可配置故障清除時間。
• ?靈活配置?：
  • 支持PWM或直流輸入，可調開關頻率（最高3MHz）。
  • 提供8V/12V UVLO選項，適應SiC或IGBT應用。

?3. 應用場景?

• ?工業與汽車?：電機驅動、數字PFC、空調壓縮機。
• ?消費電子?：家電電源管理。
• ?高可靠性系統?：需快速保護功能的電源拓?fù)洌ㄈ绨霕颉?a href="http://www.brongaenegriffin.com/tags/降壓轉換器/" target="_blank">降壓轉換器）。

?4. 封裝與引腳?

• ?封裝?：6引腳SOT-23（2.9mm×2.8mm），緊湊設計。
• ?引腳功能?：
  • ?OCP?（1）：電流檢測輸入。
  • ?EN/FLT?（5）：使能/故障報告（需外部上拉）。
  • ?OUT?（3）：驅動輸出，支持軌到軌電壓。

?5. 設計優勢?

• ?高集成度?：單芯片集成驅動、保護和遙測功能。
• ?低EMI?：可選擴頻調制和相位交錯（堆疊模式）。
• ?安全認證?：符合AEC-Q100 Grade 1標準，適用于汽車環境。
