TPS1686x 是一款集成式大電流電路保護和電源管理器件。該器件使用極少的外部元件提供多種保護模式，可針對過載、短路和過大浪涌電流提供強大的防御。具有特定浪涌電流要求的應用可以使用單個外部電容器設置輸出壓擺率。輸出電流限制電平可由用戶根據系統需要設置。用戶可調節的過流消隱定時器允許系統支持負載電流中的瞬態峰值，而不會使電子保險絲跳閘。集成的快速、準確的檢測模擬負載電流監控器有助于預測性維護和高級動態平臺電源管理，例如 Intel PSYS 和 PROCHOT，以優化服務器和數據中心性能。

這些器件的特點是在–40°C至+125°C的結溫范圍內工作。
*附件：tps1686.pdf

特性

• 輸入工作電壓范圍：9V 至 80V
  • 92V 絕對最大值
  • 在輸出端承受高達 –5V 的負電壓
• 低導通電阻的 UI 集成 FET：RON = 16mΩ （典型值）
• 有源高能輸入，具有可調欠壓鎖定 （UVLO）
• 可調節的過壓保護
• 可調輸出壓擺率控制 （dVdt），用于浪涌電流保護
• 精確的負載電流監控

  • 50% 電流時誤差為 <3%

  • 1MHz帶寬
• 強大的過流保護
  • 斷路器響應
  • 可調閾值：1A 至 10A
  • 過流保護精度：±3%（典型值）
  • 可調瞬態過流定時器 （ITIMER） 支持峰值電流
• 對短路事件的快速跳閘響應
• 帶模擬芯片溫度監控輸出 （TEMP） 的過溫保護 （OTP）
  • FET SOA：0.7W√s
• FET 健康監測和報告
• 故障指示引腳 （FLT）
• 電源良好指示引腳 （PGOOD）
• UL 2367認證（計劃）
• IEC 62368-1 CB認證（計劃）
• 占地面積?。篞FN 6 × 5mm
  • 60V 的IPC9592B間隙

參數

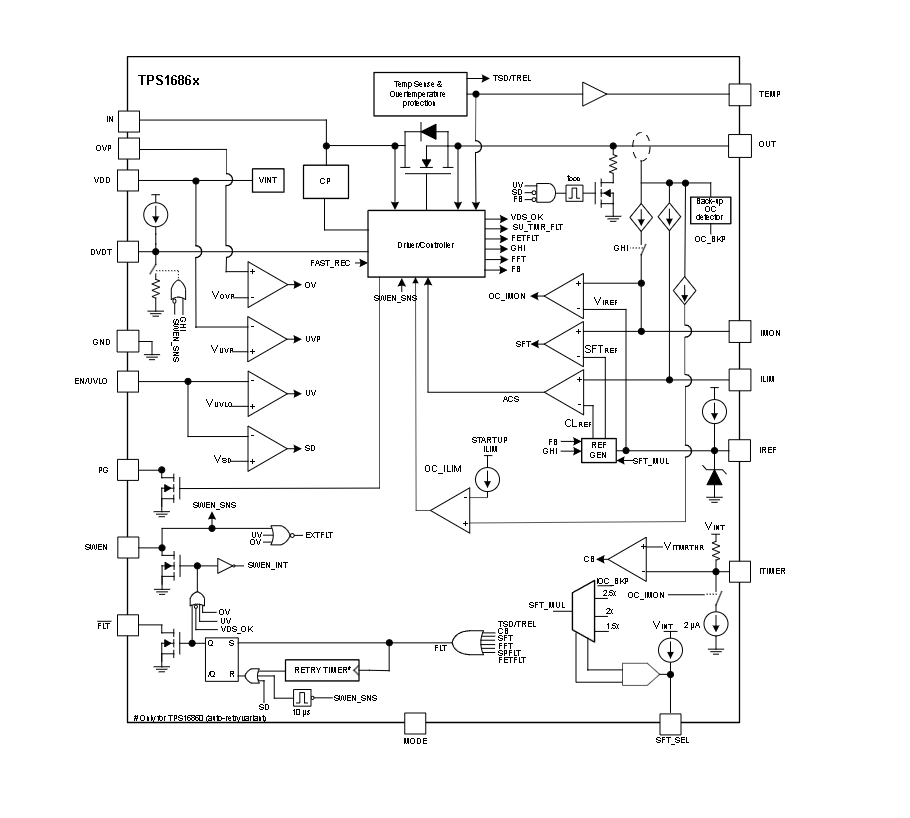

方框圖

?1. 核心特性?

• ?寬輸入電壓范圍?：9V至80V（絕對最大值92V），支持輸出端-5V負壓耐受。
• ?超低導通電阻?：集成MOSFET，典型RON僅16mΩ，支持10A連續電流。
• ?精準電流監測?：
  • 誤差<3%（電流>50%滿量程時），1MHz帶寬。
• ?多重保護機制?：
  • ?過流保護?：可調閾值（1A~10A），精度±3%，支持瞬態過流定時器（ITIMER）。
  • ?短路響應?：快速觸發保護。
  • ?過壓保護?：閾值可調。
  • ?溫度保護?：
    • 過溫關斷（OTP）與模擬溫度輸出（TEMP引腳）。
    • FET安全工作區（SOA）：0.7W√s。

?2. 關鍵功能?

• ?可調控制參數?：
  • ? UVLO（欠壓鎖定） ?：通過EN引腳激活，閾值可配置。
  • ? 輸出斜率控制（dV/dt） ?：抑制浪涌電流。
• ?狀態監測與報告?：
  • FET健康狀態監控。
  • 故障指示（如過流、過溫、過壓）。

?3. 應用場景?

• 工業電源管理（PLC、伺服驅動器）。
• 通信設備（基站、交換機）。
• 高可靠性系統（醫療、航空航天）。

?4. 設計要點?

• ?使能邏輯?：EN引腳高電平有效（需≥0.8V）。
• ?布局建議?：優先處理大電流路徑，降低寄生參數影響。
