該TPS7C13是一款小型、可調、低壓差（LDO）線性穩壓器，可提供300mA的輸出電流。該LDO提供具有高PSRR和負載和線路瞬態性能的電壓源，可滿足各種電路的要求。該TPS7C13具有1.4V至5.5V的輸入電壓范圍和0.6V至3.3V的輸出電壓范圍。這種靈活性使TPS7C13可用于多種應用。

該TPS7C13具有內部軟啟動電路，可避免過大的浪涌電流，從而最大限度地減少啟動期間的輸入壓降。當LDO禁用時，有源下拉電路會快速放電輸出，并提供已知的啟動狀態。EN輸入允許外部邏輯信號啟用或禁用穩壓輸出。LDO 在小型陶瓷電容器下非常穩定，允許較小的整體設計尺寸。工作結溫范圍為?40°C至+125°C。 該LDO采用標準SOT-23（DBV）封裝。
*附件：tps7c13.pdf

特性

• 高PSRR：55dB（1MHz）
• VIN 范圍：1.4V 至 5.5V
• 可調輸出電壓范圍：0.6V 至 3.3V
• 輸出電壓精度：2.5%
• 低壓差電壓：
  • 300mA 時為 255mV （3.3VOUT）
• 帶熱關斷的折返電流限制
• 有源輸出下拉電阻
• 包：
  • 5 引腳 SOT-23 （DBV）

參數

方框圖

?1. 核心特性?

• ?高性能參數?：
  • 輸入電壓范圍1.4V至5.5V，輸出可調范圍0.6V至3.3V（精度±2.5%）
  • 高電源抑制比（PSRR）：55dB@1MHz
  • 低靜態電流（80μA典型值）和低壓差（255mV@300mA/3.3V輸出）
• ?保護功能?：
  • 折返式電流限制與熱關斷（160°C觸發）
  • 主動輸出下拉電阻（禁用時快速放電）

?2. 應用場景?
智能手機、平板電腦、游戲主機、筆記本、攝像頭模塊等便攜式設備電源管理。

?3. 關鍵設計要點?

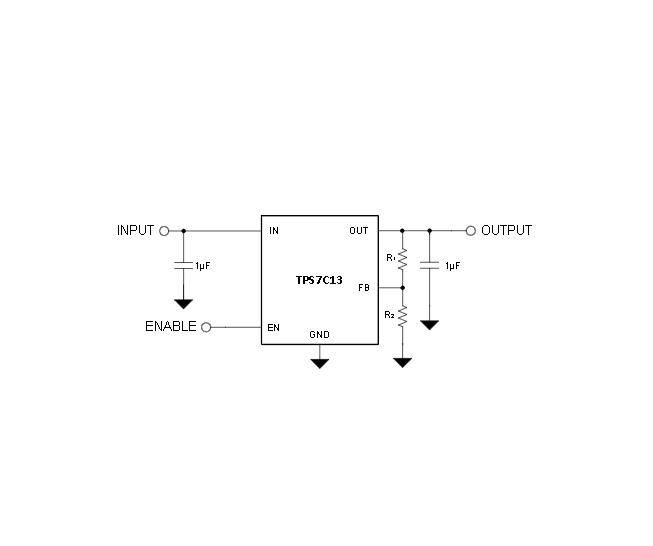

• ?反饋電阻配置?：通過外部電阻R1/R2設定輸出電壓（公式：VOUT = 0.6V × (1 + R1/R2)）
• ?電容選擇?：
  • 推薦1μF陶瓷輸入/輸出電容（有效容值需考慮50%降額）
  • 可選前饋電容（CFF）優化瞬態響應
• ?布局建議?：
  • 輸入/輸出電容盡量靠近器件引腳
  • 使用銅平面和散熱過孔優化熱性能

?4. 工作模式?

• ?正常模式?：輸入電壓需滿足VIN > VOUT + VDO
• ?壓差模式?：輸出隨輸入電壓線性下降，性能受限
• ?禁用模式?：EN引腳低電平觸發，輸出主動放電至GND

?5. 封裝與訂購信息?

• 5引腳SOT-23封裝（2.9mm×2.8mm）
• 型號示例：TPS7C1301PDBVR（帶主動放電功能）

?6. 文檔結構?
包含特性說明、引腳定義、電氣參數、典型應用電路、熱性能數據及機械封裝詳情，完整技術細節可參考原文圖表（如PSRR曲線、瞬態響應波形等）。
