Texas Instruments LM5158EVM-BST轉換器評估模塊 (EVM) 演示LM5158器件寬輸入電壓升壓轉換器（帶雙隨機擴頻）的特性和性能。Texas Instruments LM5158EVM-BST的標準配置設計在輸入為3V至9V時提供穩定的12V、1.2A輸出（負載從<6V輸入降額到0.6A），開關頻率為2.1MHz。

數據手冊:*附件：Texas Instruments LM5158EVM-BST轉換器評估模塊數據手冊.pdf

特性

• 12V嚴格穩壓輸出電壓，1%精密基準電壓
• 滿載時具有高轉換效率：>92%
• 在輸入電壓范圍內具有恒定逐周期峰值電感電流限制
• 可編程斷續模式，用于輸出過流保護
• 用戶可使用CSS調節軟啟動時間
• 輸出過壓保護
• 開關頻率：2.1MHz
• 多個BIAS引腳和VCC引腳連接，用于測試多種配置
  • BIAS連接到VCC
  • BIAS帶外部電源
  • BIAS由輸出電壓供電
• 電源良好 (PGOOD) 指示燈，帶可選上拉源
• 外部時鐘同步
• 可編程雙隨機擴頻功能可降低EMI

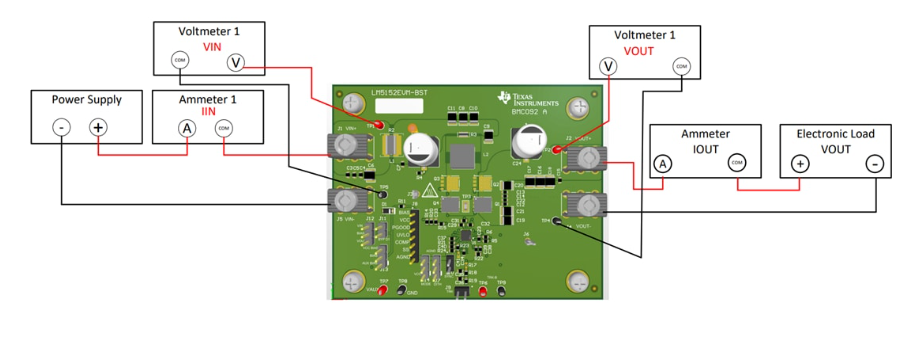

測試設置

基于LM5158EVM-BST評估模塊的高效升壓轉換器設計與性能分析

摘要

LM5158EVM-BST評估模塊展示了TI公司LM5158器件作為一款寬輸入電壓、非同步升壓轉換器的卓越性能，其特色在于雙隨機擴頻技術。本文將從技術規格、設計特點、測試結果等多個維度對該評估模塊進行全面解析，為工程師提供設計參考。

產品概述

LM5158EVM-BST評估模塊標準配置設計用于在2.1MHz開關頻率下，從3.3V至9V的輸入電壓提供12V/1.2A的穩壓輸出（當輸入電壓低于6V時，負載能力減半）。該模塊采用TI的LM5158QRTERQ1控制器，是一款2.2MHz寬輸入電壓(最高85V)的升壓/SEPIC/反激轉換器，集成了雙隨機擴頻技術。

核心特性

1. ?高效能轉換?：在6V輸入、1.2A負載條件下，轉換效率高達92.4%
2. ?精確穩壓?：12V輸出電壓采用1%精度基準電壓實現嚴格穩壓
3. ?全面保護功能?：
   • 輸出過壓保護(13.6V觸發)
   • 可編程打嗝模式的輸出過流保護
   • 輸入電壓范圍內恒定的逐周期峰值電感電流限制
4. ?靈活的配置選項?：
   • 四種不同工作模式可啟用/禁用擴頻和打嗝模式
   • 多路BIAS引腳和VCC引腳連接測試配置
   • 帶可選上拉源的電量良好(PGOOD)指示器
5. ?EMI優化?：2.1MHz開關頻率結合可編程雙隨機擴頻技術有效降低EMI

電氣性能參數

關鍵電路設計

評估模塊采用標準升壓拓?fù)浣Y(jié)構，核心元件包括：

• ?功率開關?：100V N溝道MOSFET (BSS123)
• ?整流二極管?：45V/10A肖特基二極管(PMEG045V100EPDAZ)
• ?儲能電感?：1.5μH屏蔽復合電感(XEL6030-152MEB)，14A額定電流
• ?輸出濾波?：多顆陶瓷電容并聯(總計約68μF)結合100μF聚合物混合電容

?反饋網絡設計?采用精密電阻分壓，關鍵電阻值包括：

• 上分壓電阻：49.9kΩ(1%)
• 下分壓電阻：10.0kΩ(1%)

熱性能分析

測試數據顯示，在不同工作條件下模塊表現出良好的熱特性：

• ?3.3V輸入/0.6A輸出?：BIAS=3.3V時最高溫度點約58°C
• ?6V輸入/1.2A輸出?：BIAS=6V時最高溫度點約72°C
• ?9V輸入/1.2A輸出?：熱性能最佳，主要元件溫升約40°C

值得注意的是，所有熱測試均在無強制風冷條件下進行，實際應用中適當散熱設計可進一步提升性能。

測試結果分析

1. ?效率曲線?：
   • 最佳效率出現在6V輸入、約0.8A負載時，達到94%
   • 即使在3.5V低壓輸入條件下，1A負載時效率仍保持85%以上
2. ?負載調整率?：
   • 12V輸出在0-1.2A負載變化時，電壓波動小于±0.5%
   • 動態負載測試(0.6A?1.2A階躍)顯示恢復時間<50μs
3. ?控制環路響應?：
   • 環路帶寬約20kHz，相位裕度>60°
   • 在6V輸入、0.6A負載條件下，增益交越頻率為15.8kHz

應用設計建議

1. ?PCB布局要點?：
   • 采用4層板設計，包含完整的接地平面
   • 功率回路面積最小化，特別是SW節點
   • 敏感模擬信號(如COMP、FB)遠離高頻開關節點
2. ?元件選型指南?：
   • 電感選擇：推薦低DCR、飽和電流>15A的屏蔽型功率電感
   • 輸出電容：低ESR陶瓷電容(如X7R/X5R)結合聚合物電容優化動態響應
   • 二極管：40V以上肖特基二極管，額定電流≥10A
3. ?散熱設計?：
   • 在PCB上為功率元件預留足夠的銅箔面積散熱
   • 高功率應用建議添加散熱片或強制風冷

擴展應用

除標準升壓配置外，LM5158EVM-BST還可支持：

1. ?SEPIC拓?fù)?/strong>?：適用于輸入電壓可能高于或低于輸出電壓的場合
2. ?反激拓?fù)?/strong>?：需要隔離輸出的應用場景
3. ?多相并聯?：通過SYNC引腳同步多個模塊，擴展輸出能力
