Texas Instruments DRV10982-Q1無傳感器BLDC電機驅動器是一款集成功率MOSFET的三相無傳感器電機驅動器，可以提供高達2A的連續驅動電流。該器件專門設計用于要求成本敏感、低噪音、外部元件數量少的風扇和泵應用。

數據手冊：*附件：Texas Instruments DRV10982-Q1無傳感器BLDC電機驅動器數據手冊.pdf

Texas Instruments DRV10982-Q1器件可在低至4.5V的電壓下保留寄存器設置，并可在低至6.2 V的電源電壓下為電機提供電流。如果電源電壓超過28V，器件將停止驅動電機并保護DRV10982-Q1電路。該功能可處理高達45V的負載突降情況。

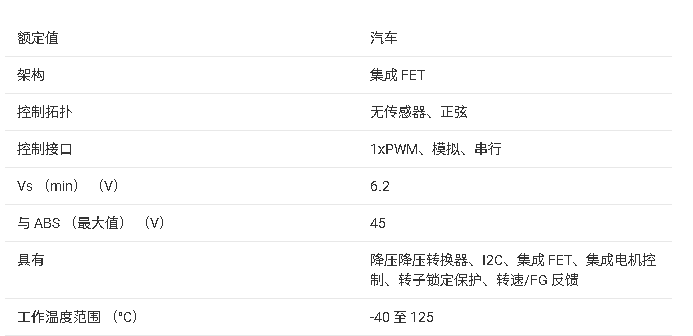

特性

• 符合汽車應用標準
• 下列性能符合AEC-Q100標準：
  • 器件溫度1級：-40°C至+125°C環境工作溫度范圍
  • 器件人體模型 (HBM) 靜電放電 (ESD) 分類等級1C
  • 器件充電器件模型 (CDM) ESD分類等級C4A
• 工作電壓范圍
  • 電機運行：6.2V至28V
  • 保持寄存器的電壓設置：4.5V至45V
• 支持高達45 V的負載突降電壓
• 驅動器H + L總rDS(on)
  • 在TA = 25°C時：300mΩ
  • 在TA = 125°C時：400mΩ
• 驅動電流：2 A連續繞組電流（3 A峰值）
• 可配置的輸出PWM轉換速率和頻率，用于EMI管理
• 無傳感器專有的反電動勢 (BEMF) 控制方案（無需霍爾傳感器）
• 連續正弦180°換相
• 初始位置檢測算法，可避免啟動期間的回轉
• 無需外部檢流電阻
• 靈活的用戶接口選項
  • I^2^C接口：訪問用于命令和反饋的寄存器
  • 專用SPEED引腳：接受模擬或PWM輸入
  • 專用FG引腳：提供TACH反饋
  • Spin-Up Profile可通過EEPROM進行定制
  • 通過DIR引腳進行正向-反向控制
• 集成式降壓，為內部和外部電路高效提供LDO（5V/3.3V）
• 通過待機版 (DRV10982SQ) 供應達8.5mA的電流
• 電源電流為48μA，休眠版本 (DRV10982Q)
• 保護特性
  • 過流保護（相至相、相至GND和相至VCC 的短路保護）
  • 鎖定檢測
  • 防電壓浪涌 (AVS) 保護
  • UVLO保護
  • 熱關斷保護
• 散熱增強型封裝

應用原理圖

?德州儀器DRV10982-Q1無傳感器BLDC電機驅動器技術解析?

?一、產品概述?
德州儀器（TI）推出的DRV10982-Q1是一款面向汽車應用的三相無刷直流（BLDC）電機驅動器，采用無傳感器專利控制技術，集成功率MOSFET，支持2A連續繞組電流（3A峰值）。該器件專為低成本、低噪聲、低外圍元件數的風扇和泵應用設計，符合AEC-Q100 Grade 1標準（-40°C至125°C環境溫度），適用于小型汽車泵、座椅通風風扇、摩托車燃油泵及混合動力車電池冷卻風扇等場景。

?二、核心特性?

1. ?無傳感器控制?
   采用專利反電動勢（BEMF）檢測技術，無需霍爾傳感器即可實現180°正弦連續換向，顯著降低純音噪聲。初始位置檢測算法可避免啟動時的反轉問題。
2. ?寬電壓范圍與負載保護?
   • 工作電壓：電機運行時6.2V至28V，寄存器設置保存電壓低至4.5V。
   • 負載突降保護：支持高達45V的瞬態電壓，確保系統可靠性。
3. ?高效電源管理?
   • 集成降壓轉換器：可配置為開關模式（47μH電感）或線性模式（39Ω電阻），提供5V/100mA輸出。
   • 3.3V LDO：可為外部電路供電（最大20mA），1.8V LDO專供內部核心使用。
4. ?靈活接口選項?
   • ?I2C接口?：讀寫寄存器以調整電機參數，支持EEPROM存儲自定義配置。
   • ?SPEED引腳?：支持PWM或模擬輸入調速（0-3.3V對應0-100%轉速）。
   • ?DIR引腳?：控制電機轉向，F(xiàn)G引腳輸出轉速反饋信號（TACH）。

?三、關鍵保護機制?

1. ?過流保護?：支持相間、相地、相電源短路保護，無需外部分流電阻。
2. ?堵轉檢測?：觸發后停止驅動，經可配置延時后自動重啟。
3. ?熱管理?：
   • 溫度警告閾值：115°C（標志位觸發）。
   • 熱關斷閾值：150°C（滯回25°C）。
4. ? 欠壓鎖定（UVLO） ?：VCC低于5.6V時停止驅動，高于5.8V恢復。

?四、應用設計建議?

1. ?PCB布局?
   • 采用HTSSOP-24封裝，底部裸露焊盤需通過過孔連接至地平面以優化散熱。
   • 開關節點（SW）布線應短而寬，減少高頻噪聲。
2. ?調速配置?
   • ?模擬模式?：SPEED引腳電壓0V（停轉）至3.3V（全速），響應時間約350ms。
   • ?PWM模式?：支持100kHz頻率，最小占空比可設為5%或10%（通過寄存器調節）。
3. ?低功耗模式?
   • ? 睡眠版本（DRV10982Q） ?：靜態電流僅48μA，關閉降壓轉換器。
   • ? 待機版本（DRV10982SQ） ?：靜態電流8.5mA，保持I2C通信可用。

?五、典型應用電路?
參考數據手冊中的原理圖，關鍵元件包括：

• 輸入電容：10μF陶瓷電容（VCC引腳）。
• 電荷泵電容：10nF（CPP-CPN間）。
• 降壓轉換器輸出電容：10μF（VREG引腳）。
