在運放開環增益頻率曲線中，在一定頻率范圍內，運放的開環增益與對應的頻率乘積為常數：增益帶寬積（Gain Bandwidth Product， GBP 或者 GBW），即開環增益*頻率=增益帶寬積。

這里有一個誤區，也是容易讓人迷惑的地方，雖然叫做增益帶寬積，但是做計算時用的單位是放大倍數，而不是dB，所以增益帶寬積其實是等于開環放大倍數*頻率。

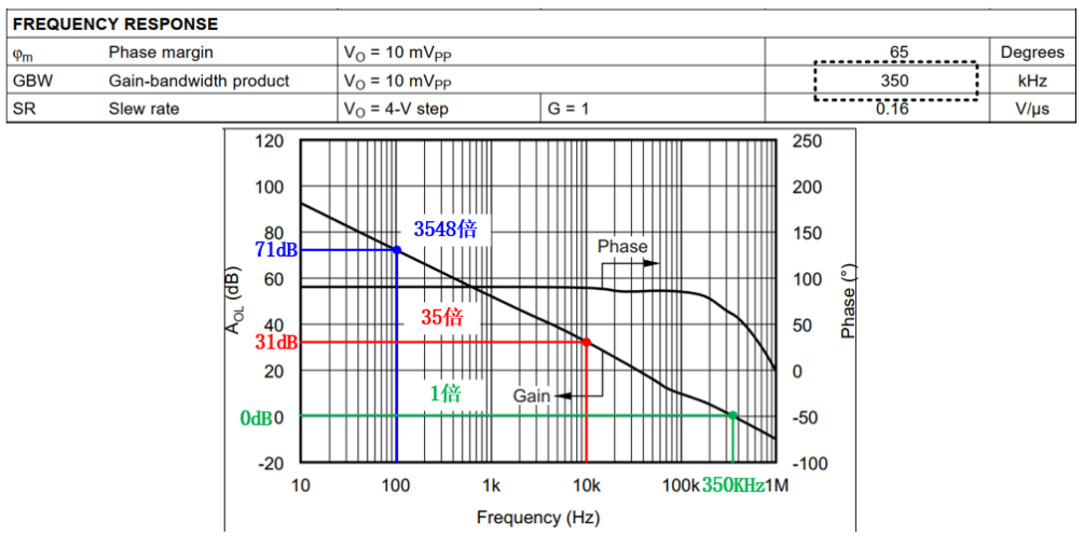

下面咱們直接通過一個示例理解增益帶寬積。圖1-1 是OPA2333手冊的增益帶寬積GBW及其解讀。手冊中的GBW是350KHz，這是什么意思呢？

這個意思是OPA2333的開環放大倍數乘對應的頻率，剛好等于350KHz，我們?cè)趫D中的開環頻率曲線看下，在頻率為100Hz時的開環增益是71dB，71dB的放大倍數是3548倍（dB與放大倍數的轉換參考《運放秘籍》第一部：5.1 什么是放大倍數？增益？開環增益？閉環增益？），3548*100Hz=354.8KHz，非常接近手冊中的增益帶寬積350KHz。

圖1-1OPA2333的增益帶寬積

再看下10KHz時的情況，從100Hz到10KHz，開環增益曲線的下降趨勢是-20dB/10倍頻，100hz到10Khz，頻率增加了兩個10倍頻，因此增益就降低了兩個20db，即從100hz的71dB，降低成10Khz的31dB。31dB的放大倍數是35倍，35*10KHz=350KHz，剛好等于OPA2333的增益帶寬積。

再看個極限情況，當增益下降為0dB，此時的放大倍數剛好等于1倍，而對應的頻率剛好就是350KHz，開環增益降低為0dB時的頻率就是單位增益帶寬： Unity Gain-bandwidth， UGBW，一般認為單位增益帶寬和增益帶寬積數值是一樣的。
