01 國際和國內標準內容

1.1 國際標準號及名稱

1.2 國內標準號及名稱

1.3 其它國家和主體標準要求

02標準的電子部份電磁兼容EMC內容

2.1 國際標準中的電子部分EMC內容

在國際標準IEC 60601- 1- 2中，對電子部分的電磁發射要求十分嚴格

規定設備在射頻范圍內的傳導發射和輻射發射都不能超過規定限值，防止對周圍電子設備如醫療監護儀、通信設備等造成干擾。在抗擾度方面，要求設備能夠承受一定強度的靜電放電、射頻電磁場輻射、電快速瞬變脈沖群等電磁干擾，確保設備在受到這些干擾時不會出現功能異常、數據錯誤或損壞等情況

2.2 國內標準中的電子部分EMC內容

YY/T 1745-2021《糞便分析儀行業標準》

適用范圍：中國糞便分析儀專用標準，明確引用 GB/T18268 系列作為EMC依據國家藥品監督管理局醫療器械技術審評中心

核心 EMC 內容：合規要求

儀器主機需同時符合 GB/T18268.1-2010（通用要求）和 GB/T18268.26-2010（IVD 專項要求）的I組A類設備標準國家藥品監督管理局醫療器械技術審評中心

測試方法：按上述標準進行 EMC 測試，包括抗擾度（ESD、EFT、射頻場等）和發射限值（傳導、輻射）國家藥品監督管理局醫療器械技術審評中心

臨床符合率：EMC測試中設備需保持≥80% 的陽性檢出符合率（與人工鏡檢對比）國家藥品監督管理局醫療器械技術審評中心

抗干擾能力：在典型醫療電磁環境（如Wi-Fi、高頻電刀）下，設備需穩定運行，無數據誤判國家藥品監督管理局醫療器械技術審評中心

03糞便分析儀在實際應用過程的問題

3.1 痛點問題 電磁干擾導致檢測數據不穩定

例如: 附近的大型醫療設備如核磁共振儀在運行時，其強大的電磁場可能耦合到糞便分析儀的電路中，導致檢測信號出現波動，使檢測結果出現偏差，影響醫生對患者病情的準確判斷

工頻磁場（如附近變壓器、MRI 設備）導致的基線漂移

現象：

設備在“空白對照”測試（檢測純生理鹽水樣本）時，本應顯示“0 干擾物”，卻持續出現“疑似雜質”的基線波動（數值在0-5之間反復跳動）；長期使用后，校準用的標準品檢測值偏差超過10%（如標準值100，實測90 或110）。

原因：

50Hz工頻磁場（強度超過30A/m）干擾光學檢測系統的光電二極管，導致輸出信號的直流分量偏移，影響數據校準的穩定性

3.2 痛點問題 抗靜電能力不足

實際操作中，操作人員與設備接觸時可能產生靜電放電現象

由于糞便分析儀部分部件抗靜電能力不足，靜電放電可能會干擾設備內部電路，導致設備死機、重啟或者檢測程序出錯,這不僅影響檢測效率，還可能造成樣本檢測中斷，需要重新進行檢測，增加了時間成本和樣本損耗

現象：

醫護人員佩戴橡膠手套接觸設備操作面板（如觸摸屏、按鍵）時，設備突然出現顯示屏閃爍、菜單亂碼，或已輸入的樣本編號、檢測模式被自動篡改；嚴重時可能觸發設備 “誤報警”（無故障卻提示 “系統錯誤”）

原因：

人體靜電（尤其干燥環境下）通過接觸或空氣放電耦合到設備的控制電路，干擾微處理器的信號處理，導致邏輯判斷錯誤

3.3 痛點問題 電源干擾敏感

醫院的供電系統可能存在電壓波動、諧波等電源干擾問題;糞便分析儀如果對電源干擾敏感，當電源出現波動時，可能會導致設備工作異常，如檢測參數不準確、傳感器工作不穩定等;這使得在電源質量不佳的環境下，糞便分析儀難以提供可靠的檢測結果

電快速瞬變脈沖群（EFT）導致的機械傳動故障

現象：

設備在自動進樣過程中，機械臂突然卡頓（停在樣本架上方不動），或樣本針（吸取糞便懸液的部件）偏離預設軌跡，戳到樣本管外壁；部分設備會出現 “樣本混勻攪拌器” 轉速忽快忽慢，導致樣本未充分混勻，影響檢測均勻性。

原因：

電網中因電機啟動、開關動作產生的高頻脈沖（5kHz）通過電源線耦合到設備的電機驅動電路，干擾步進電機的控制信號，導致機械運動精度下降

3.4 痛點問題 雷擊浪涌損壞

浪涌干擾（如雷擊、電網切換）導致的設備宕機或硬件損壞

現象：

雷雨天氣或醫院配電室切換供電線路后，設備突然黑屏、無任何響應（無法開機）；或重啟后提示 “傳感器通信失敗”，拆開后發現光學檢測模塊的電路板燒蝕（有焦痕）

原因：

浪涌電壓（線 - 地間可達 4kV）擊穿設備電源模塊的防雷擊保護電路，直接損壞敏感電子元件（如運算放大器、傳感器接口芯片）

基于NASA、世界氣象組織等權威機構的最新研究，全球雷電活動最頻繁的前三名國家及地區如下：

第一名：委內瑞拉?馬拉開波湖地區 閃電密度：年均 232.52 次 / 平方公里（全球最高）

第二名：剛果民主共和國?卡巴雷區（Kabare） 閃電密度：年均 205.31 次 / 平方公里（非洲最高）

第三名：剛果民主共和國?坎佩內（Kampene） 閃電密度：年均 176.71 次 / 平方公里（赤道地區高頻區）

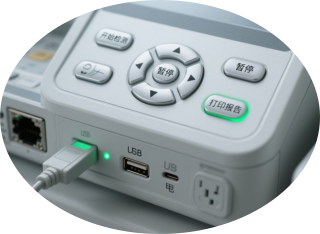

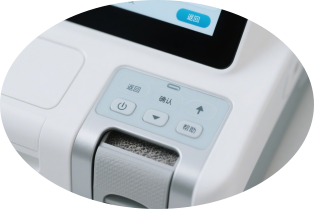

04對外I/O接口及顯示屏解決方案

AC電源接口EMC及可靠性設計

AC 電源接口：用于連接外部220V交流輸入

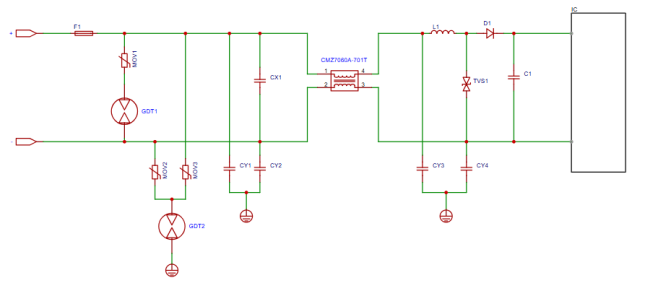

12V/24V DC電源接口EMC及可靠性設計

DC 電源接口：用于連接外部 12V/24V DC電源輸入， 為內部模塊供電（如電機、傳感器）。

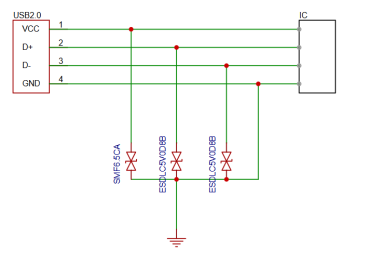

USB-2.0接口EMC及熱插拔可靠性設計

USB-2.0接口： USB 2.0旨在提供更快的數據傳輸速度和更好的設備兼容性；并且在接口速度上實現了飛躍，將其從最初的最大12 Mbps提升至480 Mbps；這使得USB接口能夠滿足更多高帶寬設備的需求，如高速打印機、掃描儀、外部存儲設備和多媒體設備等。

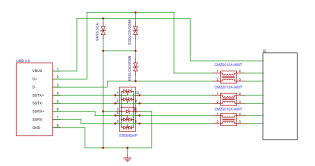

USB 3.0接口EMC及熱插拔可靠性設計

USB 3.0 接口：

USB 3.0 接口具有高速數據傳輸能力，廣泛應用于機器與外部存儲設備、傳感器等的連接。其高速模式下的數據傳輸速率可達5Gbps，能快速傳輸大量數據，如機器視覺圖像數據；具備即插即用特性，方便用戶隨時連接和更換設備，提高機器使用的便捷性，在各類機器應用場景中發揮著關鍵作用。

RS-232 接口EMC及熱插拔可靠性設計

RS232 接口： 是常用的串行通信接口之一， RS232適用于短距離設備互聯（如打印機、鼠標等），但需通過電平轉換芯片（如 MAX232 ）適配不同邏輯電平。

RS-485 接口EMC及熱插拔可靠性設計

RS485 接口： RS-485是一種串行通信標準，可以支持多個設備通過同一條串行總線進行通信；且適用于中長距離通信，具有較好的抗干擾能力和數據傳輸穩定性。

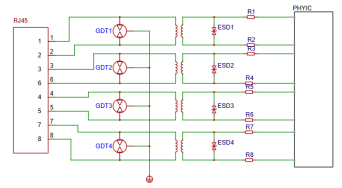

以太網接口EMC及熱插拔可靠性設計

以太網 接口：

支持有線網絡連接；以太網接口為機器提供穩定的網絡連接，支持遠程控制和數據交互。通過以太網，機器可實時上傳工作數據至云端，接受遠程指令，實現智能化遠程操作；其傳輸速率可達1000Mbps甚至更高，滿足機器在自動化、智能化等領域?qū)Ω咚?、穩定數據傳輸?shù)男枨蟆?/p>
