在開發便攜式高亮度照明設備（如強光手電、頭燈、車燈）時，我們常常面臨一個核心矛盾：如何用單節鋰電池在有限的體積內，同時兼顧高亮度輸出與良好的續航能力？

市場上很多產品為了控制成本和功耗，采用小瓦數設計，亮度往往難以滿足戶外、搜救、工業檢修等場景的需求。真正的難點在于，要穩定地驅動3A電流、實現10W以上的高效輸出，對驅動IC的性能、效率及保護設計都提出了很高的要求。

本文將以FP7153降壓恒流驅動IC為核心，深入探討其3A大電流手電筒驅動方案。

核心芯片：FP7153關鍵特性解析

FP7153是一款專為大電流LED驅動應用打造的高性能芯片。以下是其應對大電流需求的關鍵特性：

① 寬輸入電壓范圍（2.5V~5.5V）：

適配單節鋰電池或標準5V USB供電系統，設計靈活性極高。

② 高達3A的恒定輸出電流：

直接驅動大功率LED燈珠，支持高亮度輸出。

③ 靈活的PWM調光與多檔控制：

支持PWM調光，可與單片機（MCU）輕松配合，實現無級調光或多檔位亮度調節，滿足不同場景的切換需求。

④ 全面的保護機制：

內置過溫保護（OTP）和過流保護（OCP），確保在大電流工作下，芯片和LED燈珠的安全性，提升整機可靠性。

⑤ 緊湊型DFN-10L(EP)封裝：

體積小巧，有助于實現手電筒筒頭等空間的緊湊化設計。

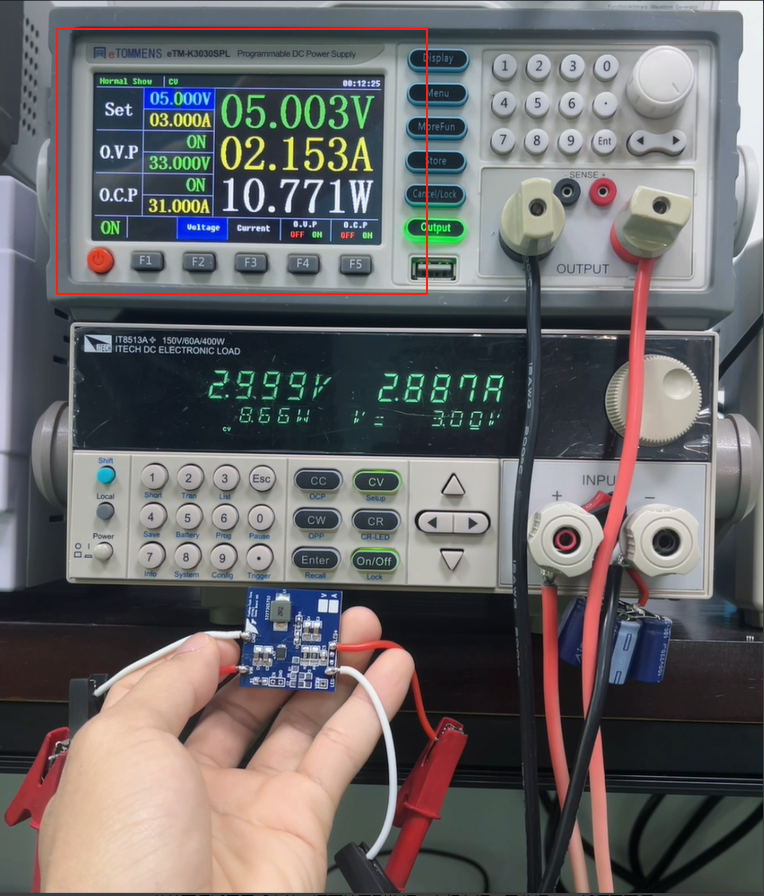

FP7153-demo板實測圖：

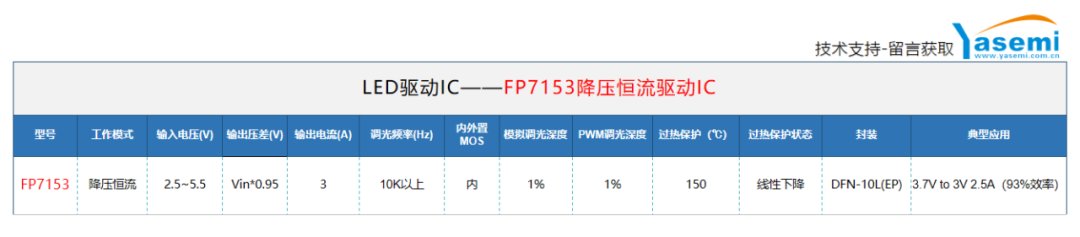

FP7153降壓恒流驅動IC的參數表：

如何實現高效3A驅動：FP7153方案架構解析

本方案構建的一套高效、可靠的智能手電筒驅動系統，其主要包含三大功能模塊：供電與充電管理、恒流驅動以及智能控制。系統架構框圖如下所示，其協同工作流程如下：

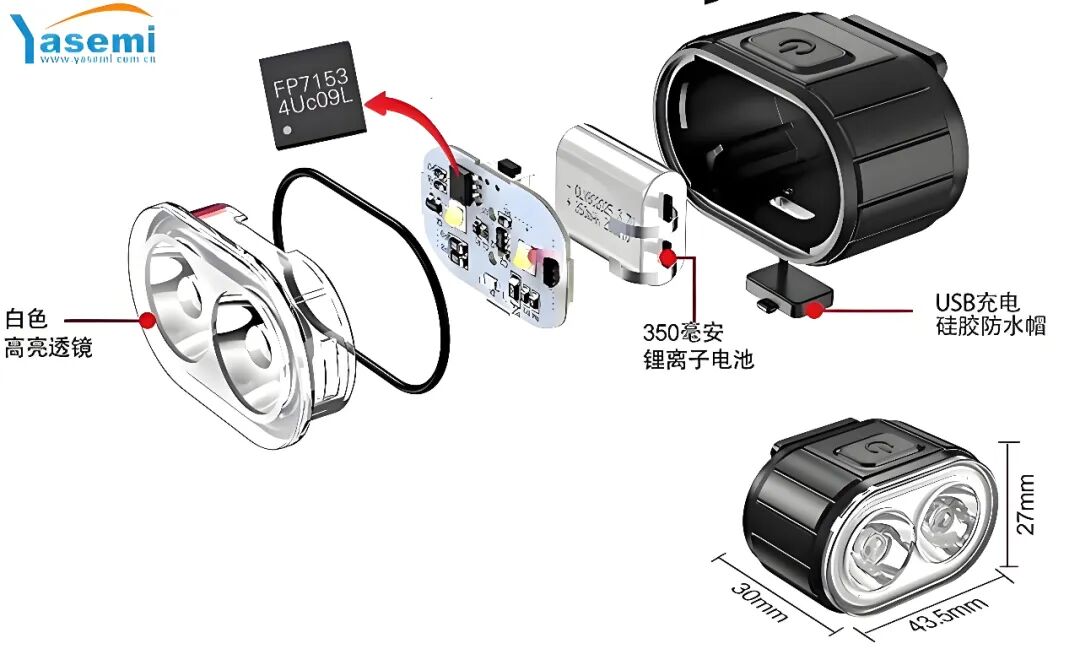

手電筒拆解圖：

① 供電與充電管理模塊

外部5V電源通過Type-C接口輸入，由專用的充電管理芯片（如FP8102）為單節鋰電池進行安全、高效的充電管理，構成整個系統的能量來源。

② 恒流驅動模塊（核心）

該模塊以FP7153為核心。電池電壓直接供給FP7153構成的降壓恒流電路，其關鍵作用在于：無論電池電壓隨放電如何下降，都能為LED燈珠提供恒定、高達3A的驅動電流。這確保了手電筒從滿電到欠壓的整個使用過程中，亮度始終保持一致，無任何衰減，解決了亮度隨電量下降而變暗的問題。

③ 智能控制模塊

單片機（MCU）作為控制核心，實時檢測用戶的按鍵操作信號，并通過輸出PWM信號或數字指令至FP7153的調光端，從而精準地控制LED的開關、無級調光以及多檔位模式（如強光、弱光、爆閃）切換，實現豐富的智能化功能。

電綜上所述，F(xiàn)P7153降壓恒流驅動IC為單節鋰電池應用提供了一個性能良好的驅動解決方案。該方案具備寬電壓輸入、3A恒定輸出和多重保護機制等特點，有助于改善高亮度與長續航的平衡問題。通過與充電管理芯片和智能MCU的配合，形成了一個運行穩定、配置靈活驅動平臺。這一方案適用于手電筒、自行車燈、頭燈等多種便攜照明場景，為提升產品性能提供了可行的技術路徑。
