現有技術缺點

靈敏度-線性度矛盾：傳統傳感器通過結構放大變形提升靈敏度，但導致氣球效應，線性度顯著下降。

材料疲勞：大變形引發晶界摩擦，能量耗散導致壽命短（通常<5,000次循環）。

溫度干擾：壓阻材料易受溫漂影響，需額外補償電路。

應用局限：無法兼顧高壓抗過載（>100 kPa）與微壓檢測（<1 kPa）。

文章亮點

仿生雙結構設計：模仿蝎子觸毛（爪狀根抑制膜偏轉）和裂縫感受器（應力陷阱匯聚機械能），實現靈敏度65.56 mV/V/kPa與線性度0.99934的協同優化。

寬域動態響應：0-500 kPa全量程覆蓋，響應時間72 ms（恢復16 ms），耐久性>20,000次循環。

智能感知系統：集成小波變換+ResNet18算法，識別層流/湍流及5種物體形狀（準確率85.42%）。

抗干擾能力：溫度補償模塊（RT）降低環境溫漂影響，信噪比提升40%。

應用場景

智能機器人：六足機器人近體流場感知（響應延遲<100 ms），主動避障。

工業檢測：管道泄漏監測（0.1 kPa分辨率）與設備振動分析。

醫療康復：無創脈搏波形監測（微壓檢測限30 Pa）。

人機交互：手勢識別（握拳/抓取誤差率<5%）。

總結

作者報道了一種生物啟發的壓阻式壓力傳感器（BPPS），其在0至500千帕的壓力范圍內，靈敏度和線性度分別達到65.56 （mV/V）/kPa和 0.99934 的協同增強效果。BPPS能夠區分層流、過渡流和湍流，并且通過集成小波變換算法和ResNet18深度學習網絡，識別不同形狀的接近物體，其準確率超過85.42%。作為概念驗證，BPPS已被應用于六足機器人中，以實現近體流場感知，從而主動避免碰撞。該研究強調了利用生物昆蟲啟發的關鍵設計概念以提高傳感性能的潛力，并為其他高精度傳感器提供了結構性見解。

02

圖文簡介

圖1. 受蝎子機械感受器啟發的高精度壓力傳感器。(A) 蝎子的體感系統。(i) 毛觸器感受器。(ii) 裂縫感受器。(iii) H. petersii 蝎子。比例尺，1厘米。(B) BPPS的結構及(C) BPPS的數字圖像和生物啟發應力捕捉裝置（正面）及彎曲抑制單元（背面）的掃描電子顯微鏡圖像。比例尺，100微米；100微米；和1毫米。這些圖中的電阻器：Rx (x=i,d,T)。i，增加；d，減少；T，溫度。(D) 傳感原理。當外部刺激引起感應膜上的壓力差時，BPPS將輸出相應的電壓。(E) BPPS展現出對多種物理量的多功能檢測能力，如壓力、氣流和高海拔。

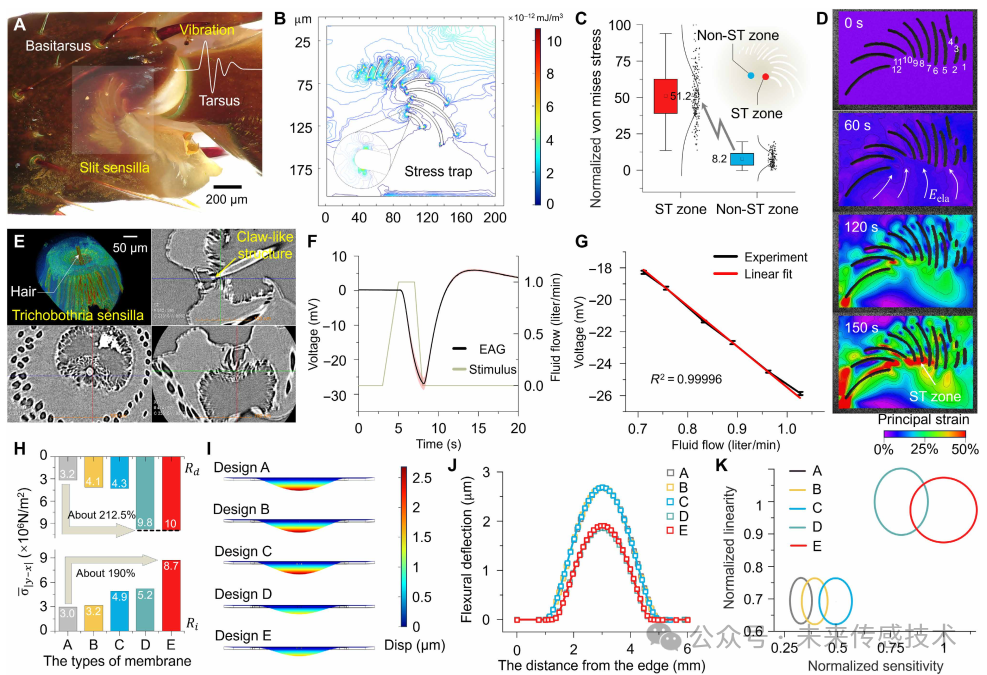

圖2. 蝎子機械感知機制的揭示與仿真優化。(A) 裂縫感受器的放大視圖。圖中的白色區域?yàn)榱芽p感受器的位置。(B) 分布于裂縫感受器尖端的應力捕集器。(C) 應力捕集區與其他區域之間的規范化馮·米塞斯應力比較。(D) DIC結果。變形通過亨基應變進行映射。(E) 3D μ-CT重建的觸毛感受器結構。爪狀結構為觸毛的末端，直接接觸神經末梢的突觸終端上的受體。(F) 在氣流為1.026升/分鐘時，觸毛感受器的電生理響應。(G) EAG幅度對氣流（0.700至1.050升/分鐘）的依賴關系及其線性擬合曲線。(H) 在設計A至E中，Ri和Rd處于最佳位置時的平均應力。(I) 在施加1 kPa恒定壓力下，感知膜的有限元應變云圖。(J) 當y設為3000 mm時，膜的彎曲撓度。設計E中的最大撓度位移顯著減少。(K) 設計A至E中靈敏度和線性的可視化。

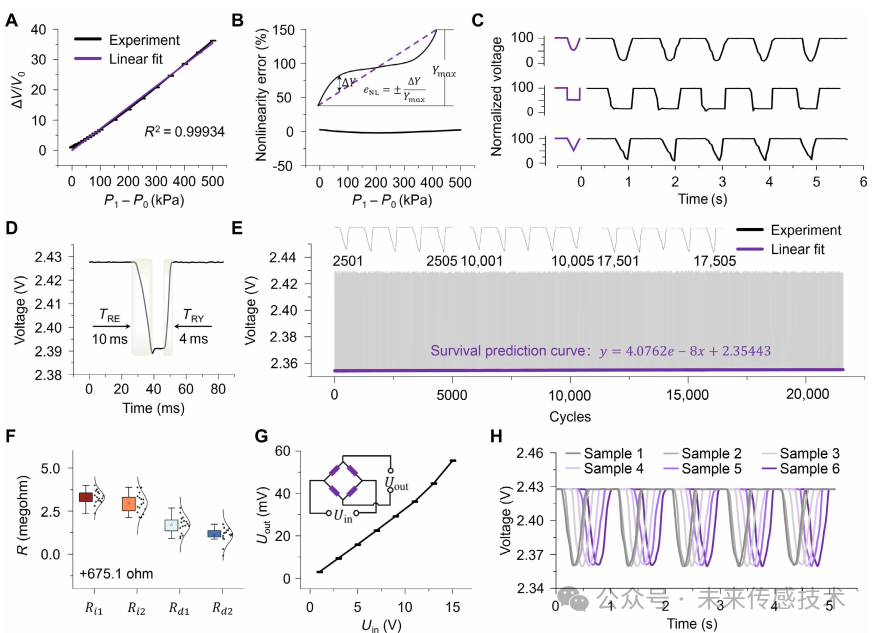

圖3. BPPS的表征。(A) BPPS在靜態壓力（0至500 kPa）下的響應曲線及其線性擬合曲線。(B) 實驗曲線與截距為0的線性擬合曲線之間的非線性誤差。(C) BPPS對三種不同輸入振動波形（1 Hz）的識別表明其識別不同振動信號的能力。(D) BPPS在1 Hz半方波脈沖下的響應速度。(E) BPPS在重復1 Hz半三角波脈沖下進行超過20,000次循環的疲勞測試結果及生存預測的峰值擬合曲線。(F) BPPS電阻值的一致性。隨機選取的16個BPPS的電阻值范圍小于0.3?。(G) 無外部刺激的輸入/輸出電壓曲線。(H) BPPS的響應一致性測試。六個BPPS在五個1 Hz半正弦波脈沖下的響應結果。

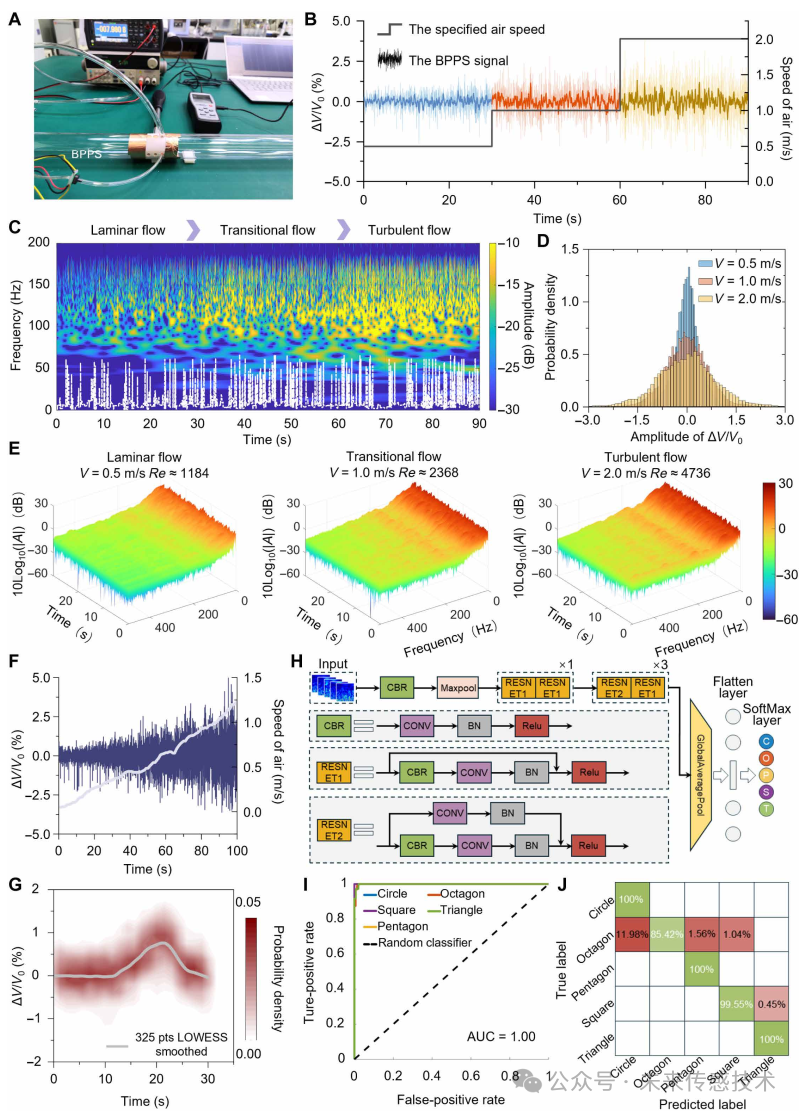

圖4. 流態檢測與識別性能。(A) 實驗設置及采集電路系統。(B) 在層流(0.5 m/s)、過渡流(1.0 m/s)和湍流(2.0 m/s)下的BPPS響應曲線。(C) 三種流態信號的瞬時頻率（白色虛線）和幅度（彩色映射）。(D) 幅度概率密度分布。(E) 三種流態信號的時頻譜圖（短時傅里葉變換）。(F) 流速范圍為0.1至2.35 m/s下的BPPS響應曲線。(G) 近距離測試。pts，點；LOWESS，局部加權散點平滑。(H) ResNet18深度學習網絡結構。RESNET，殘差網絡；CONV，卷積；BN，批量歸一化；Relu，修正線性單元。(I) 五信號分類接收者操作特征曲線。AUC，曲線下面積。(J) 驗證結果的混淆矩陣。

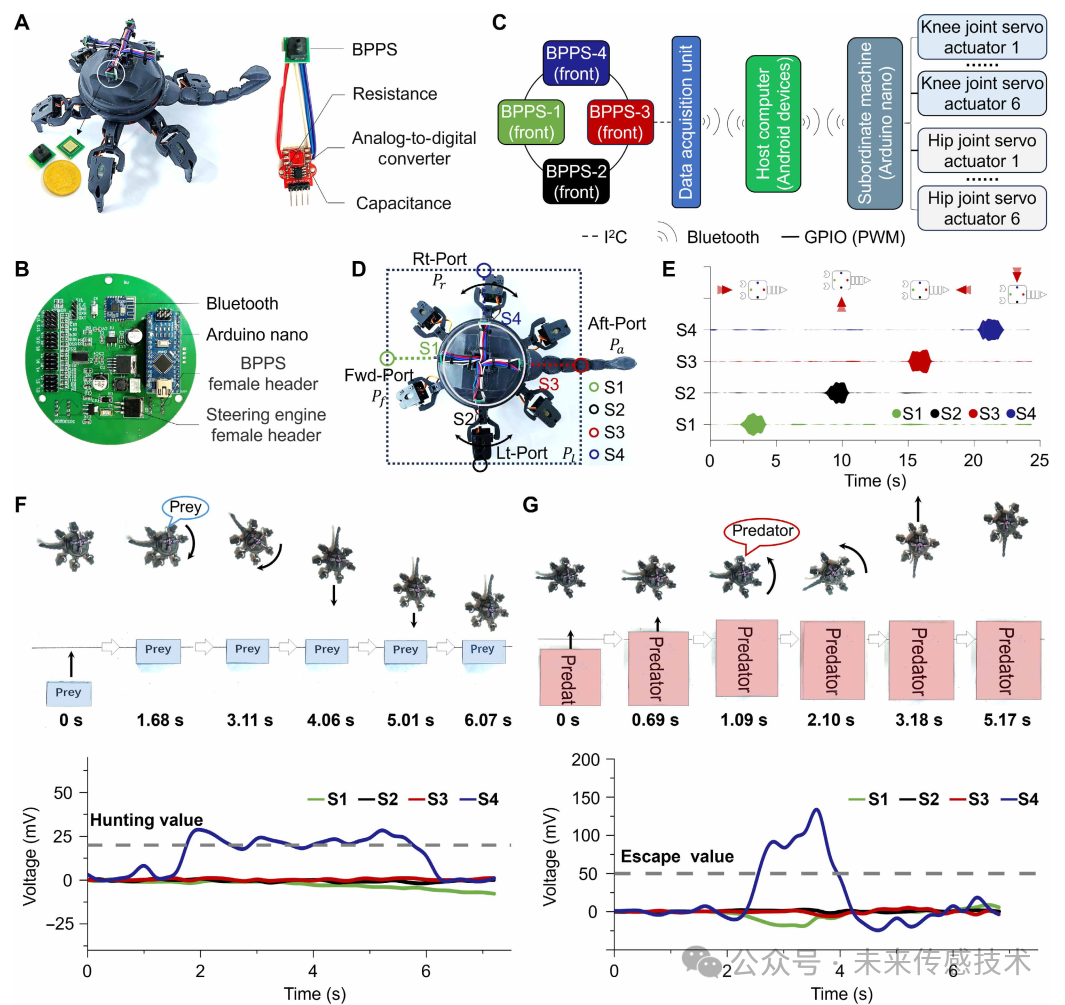

圖5. 智能機器人近體流場感知。(A) 受蝎子啟發的六足步行平臺，配備四個生物壓力傳感器 (BPPS)。 (B) 生物啟發近體流場感知機器人的PCB設計。 (C) 生物啟發機器人近體流場感知功能組件的示意圖。該系統主要由四個BPPS、一個微控制器單元（Atmega328P）、一個藍牙模塊（hc-08）和12個伺服執行器（mg90s）組成。GPIO，通用輸入/輸出；PWM，脈寬調制。 (D) 四個BPPS的布置配置旨在最大化當物體接近生物啟發機器人時所檢測到的壓力差。Fwd，前；Lt，左；Rt，右。 (E) 風箏圖展示了BPPS在從不同方向以0.5 m/s速度的氣流作用下的響應，如紅色箭頭所示。 (F) 六足步行平臺對以0.25 m/s速度接近的獵物模擬器（小紙箱）的信號響應。 (G) 六足步行平臺對以0.25 m/s速度接近的捕食者模擬器的信號響應。

03

文獻來源

Pinkun Wanget al., Hypersensitive pressure sensors inspired by scorpion mechanosensory mechanisms for near-body flow detection in intelligent robots.Sci. Adv.11,eady5008(2025).doi:10.1126/sciadv.ady5008
