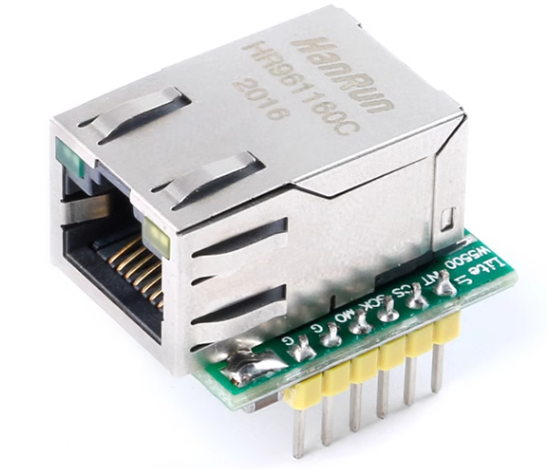

模塊簡介

SR-ES1內嵌Wiznet的W5500芯片，使用硬件邏輯門電路實現TCP/IP協議棧的傳輸層及網絡層（如：TCP，UDP，ICMP，IPv4，ARP，IGMP，PPPoE等協議)，并集成了數據鏈路層，物理層，以及32K字節片上RAM作為數據收發緩存。使得上位機主控芯片，只需承擔TCP/IP應用層控制信息的處理任務。從而大大節省了上位機對于數據復制、協議處理和中斷處理等方面的工作量，提升了系統利用率及可靠性。
在操作過程中，用戶可以近似的將W5500作為MCU的一個外設RAM來使用，非常簡易。W5500對外接口為通用的80MHz高速SP1，供不同平臺拓展高速以太網方案選用。自動協商LED狀態顯示SP接口速度快穩定性高。尺寸與引腳兼容Wiznet官方的模塊WIZ820io。

引腳說明

GND：地，電源負
VIN3.3： ==3.3V==電源正
PWDN： 引腳用于斷電模式
高電平： 斷電模式啟用
低電平： 正常模式啟用
nREST： 該引腳低電平有效，用于復位重新初始化W5500
MISO： SPI主輸入從輸出.
MOSI： SPI主 輸出從輸入
SCLK： SPI時鐘引腳
nSS： SPI片選引腳，低電平有效
nINT： 中斷引腳，低電平有效

接線

使用的單片機：STM32F103ZET6

代碼

這里采用的是中斷方式，W5500工作在客戶端模式,并且以500ms的時間間隔定時給服務端發送字符串"rnWelcome To YOUXINDIANZI rn",電腦作為服務端接收數據，打開對應的測試軟件可以接收到"Welcome To YOUXINDIANZI"的數據。
通訊之前需要設置好IP地址等參數，這里選擇設置為與程序相同的IP地址和網關，具體設置如下。
目的IP地址是需要修改的電腦的IP地址參數，以及對應的網關和掩碼。

/*例程網絡參數*/
//網關: 192.168.1.1
//掩碼: 255.255.255.0
//目的IP(電腦)地址: 192.168.1.190
//目的端口號: 6000

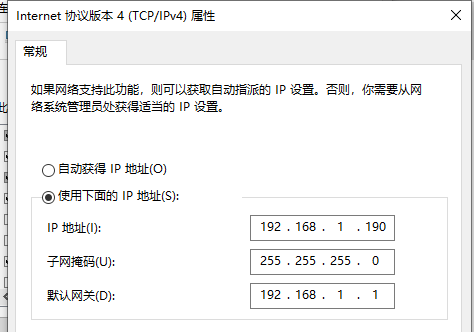

設置如圖：

部分代碼

這里僅展示5500初始化部分的代碼，具體代碼有需要下方留言哦！

void W5500_Init(void)
{
	u8 i=0;
	Write_W5500_1Byte(MR, RST);
	Delay(10);
	Write_W5500_nByte(GAR, Gateway_IP, 4);
	Write_W5500_nByte(SUBR,Sub_Mask,4);
	Write_W5500_nByte(SHAR,Phy_Addr,6);
	Write_W5500_nByte(SIPR,IP_Addr,4);
	for(i=0;i< 8;i++)
	{
		Write_W5500_SOCK_1Byte(i,Sn_RXBUF_SIZE, 0x02);//Socket Rx memory size=2k
		Write_W5500_SOCK_1Byte(i,Sn_TXBUF_SIZE, 0x02);//Socket Tx mempry size=2k
	}
	Write_W5500_2Byte(RTR, 0x07d0);
	Write_W5500_1Byte(RCR,8);
	Write_W5500_1Byte(IMR,IM_IR7 | IM_IR6);
	Write_W5500_1Byte(SIMR,S0_IMR);
	Write_W5500_SOCK_1Byte(0, Sn_IMR, IMR_SENDOK | IMR_TIMEOUT | IMR_RECV | IMR_DISCON | IMR_CON);
}

測試是否通訊成功

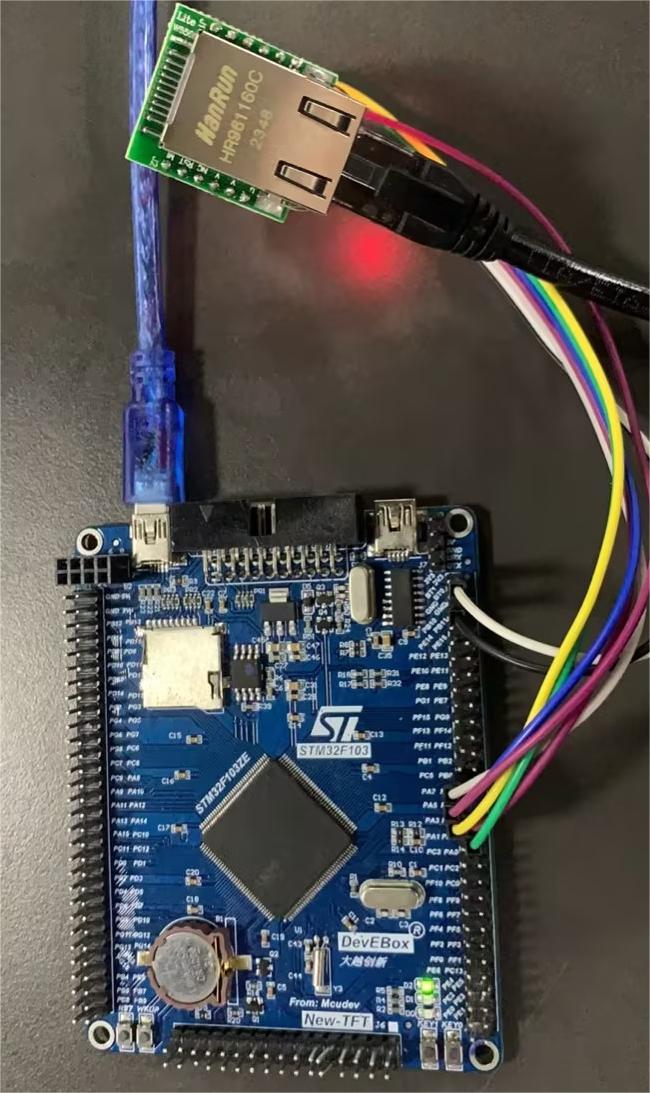

將模塊和STM32用杜邦線連接好，W5500端口連接電腦的網口，實際接線如圖：
接好線后下載程序并運行，在PC端打開測試軟件，填入服務端對應的IP地址和端口號，單擊connect即可看到客戶端發送過來的數據了，接收頁面如下：

每隔500ms出現一次 Welcome To YOUXINDIANZI 就證明通訊成功了。
如果點擊connect后沒有出現數據，下方也沒有出現客戶端的地址，那可能是

1. IP地址設置有誤或者沒有改IP地址
2. 單片機下載程序后沒有復位運行
