【博主簡介】本人系一名半導體行業質量管理從業者，旨在業余時間不定期的分享半導體行業中的：產品質量、失效分析、可靠性分析和產品基礎應用等相關知識。常言：真知不問出處，所分享的內容如有雷同或是不當之處，還請大家海涵，如有需要可看文尾聯系方式，當前在網絡平臺上均以“愛在七夕時”的昵稱為ID跟大家一起交流學習！

大家都知道：當前中國的半導體制造行業應該算是現代電子信息技術發展的支柱，其技術革新與產品品質直接決定了電子產業的整體走向。伴隨微納技術的飛速發展，半導體器件的微型化與集成度不斷提升，對晶圓（Wafer）制造過程的質量控制提出了新的挑戰。尤其是，晶圓（Wafer）粒子缺陷已成為影響半導體產品質量和性能的關鍵問題之一。

隨著半導體技術的進步，制造過程中的質量控制已成為提高半導體器件性能和可靠性的核心。粒子缺陷不僅會顯著降低器件的電氣性能，例如導致電路短路或開路等故障，而且對器件的長期可靠性產生嚴重影響，從而增加了器件性能退化和失效的可能性。

一、晶圓（Wafer）粒子缺陷的介紹

粒子缺陷，英文全稱：Particle Defect，主要指在半導體制造過程中，由于設備污染、工藝失誤等因素，在硅片表面或內部形成的微小顆粒。這些顆粒會破壞器件的結構完整性，進而導致性能衰退乃至失效。因此，深入探究粒子缺陷的成因，并開發有效的控制策略，對于提高半導體制造的質效和降低成本具有重大意義。

粒子缺陷（Particle Defect）是芯片制造領域最為常見的缺陷，這類缺陷一般來自于環境，缺陷的來源決定了這類缺陷的復雜度。一般情況下，這類缺陷的分析，要鎖定在某一段loop，采取控制變量的方法。我個人習慣上從分布、形貌上來基本認識它們。

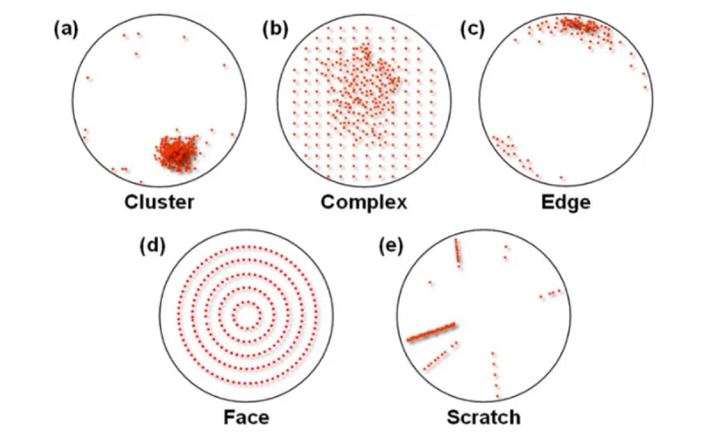

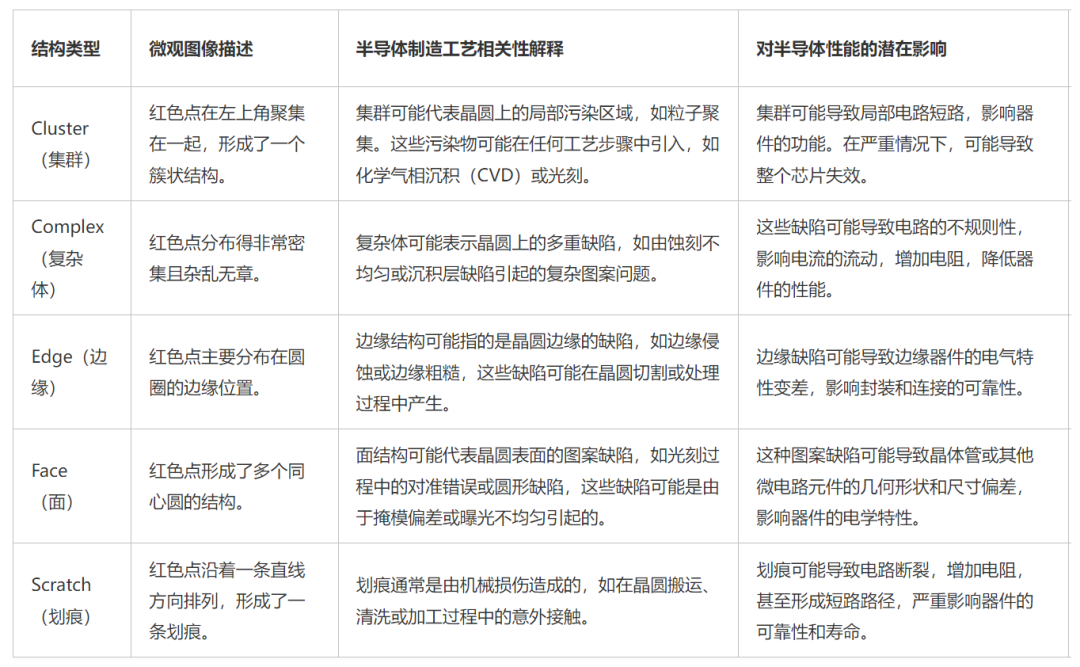

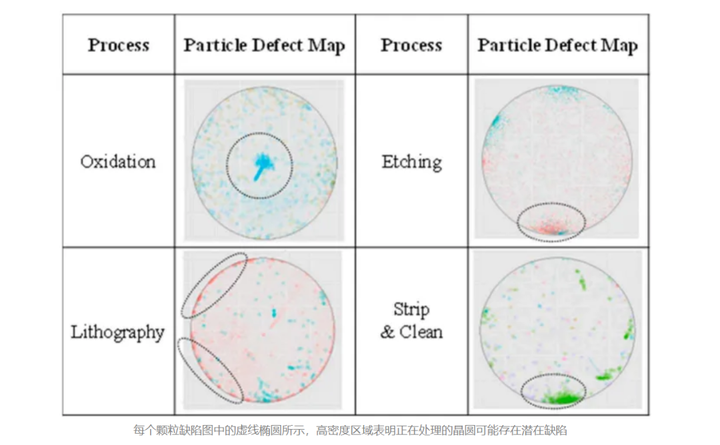

這種缺陷的分布是比較復雜的，沒有特定的規律，可以表現為聚集態、也可以分散開，或者可以表現為“l(fā)ine”，也可以是“Dot”等，總之，沒特定分布特征。

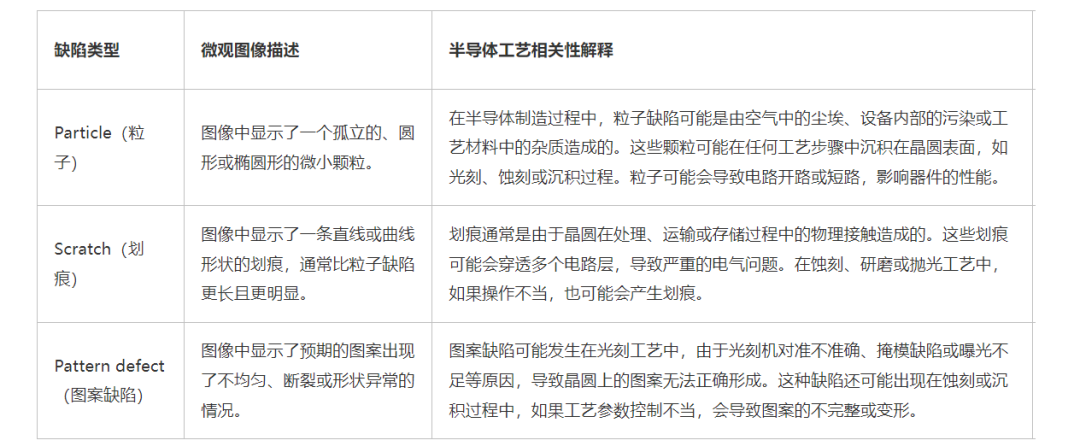

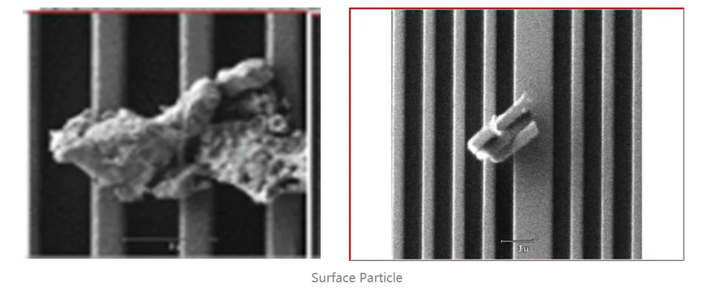

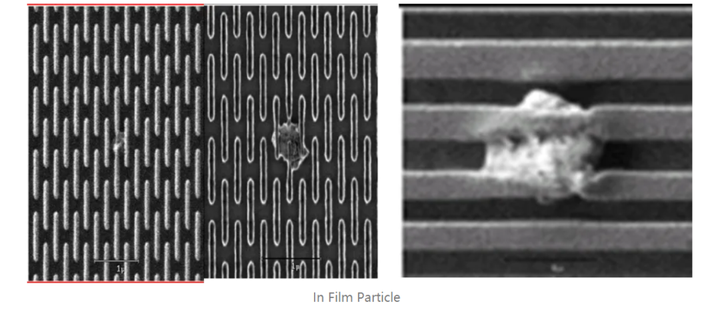

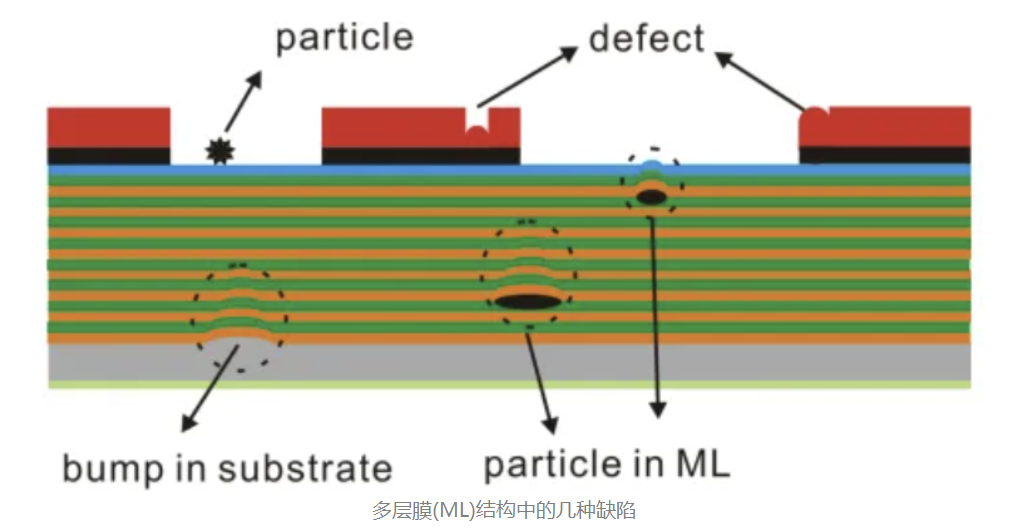

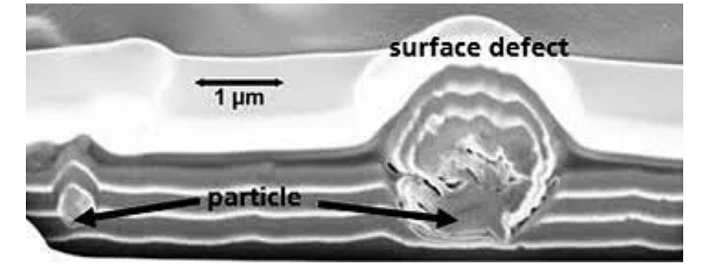

從形貌特征來看，我想多說一些，在這里我將缺陷分為兩類，一類叫做Surface Particle，一類叫做In Film Particle。什么意思呢，surface particle就是process環境有particle落在晶圓表面，它們表現為“團簇狀”，且有“尖角”；In Film Particle就是顆粒在薄膜形成的過程中，有顆粒落到晶圓上，以至于在后來薄膜形成的過程中，Particle被薄膜覆蓋掉。

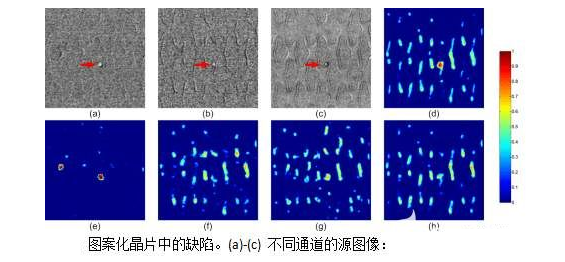

在粒子缺陷（Particle Defect）的分析與控制技術方面，已取得顯著成就。例如，應用先進的檢測技術能夠精確識別和定位粒子缺陷；結合數據分析方法，可深入剖析缺陷的根源。此外，隨著機器學習等人工智能技術的興起，其在半導體缺陷檢測領域的應用正逐步擴大。這些技術的融合為質量控制提供了創新途徑。

盡管技術持續進步，粒子缺陷（Particle Defect）的控制仍充滿挑戰。隨著器件尺寸的進一步微縮，對粒子缺陷（Particle Defect）的檢測精度和分辨率要求更高；同時，制造過程的高度復雜性和變異性使得缺陷的溯源和成因分析更加復雜。因此，未來的研究需要在檢測技術、數據分析及工藝控制等多方面持續深化，以有效應對粒子缺陷（Particle Defect）的挑戰。

粒子缺陷（Particle Defect）問題已成為半導體制造領域的研究熱點和難點。通過對其成因、影響及控制措施的深入研究，不僅能提升半導體產品的質量和性能，也將為電子產業的持續發展提供堅實保障。

簡單來說，粒子缺陷（Particle Defect）在半導體制造中，指的是在制造過程中產生的微小顆粒或雜質。這些缺陷可能源自原材料的不純、設備磨損、環境污染或操作失誤等多種因素。粒子缺陷（Particle Defect）對半導體器件的性能和質量有著顯著影響，因此，對其進行深入研究和有效控制極為關鍵。

二、半導體晶圓（Wafer）的制造流程

其實，對于晶圓（Wafer）的制造流程部分，在之前的章節中我已按前后道相關工序拆分的方式跟大家分享很多了，但因為本章節要分享晶圓的粒子缺陷（Particle Defect），所以我覺得還是有必要跟大家一起重溫一下。

半導體制造流程包括從原材料準備到最終產品測試的一系列復雜步驟，每一步的精確執行對于保障器件的高性能和優質至關重要。關鍵工藝如光刻、刻蝕、沉積和離子注入在制造中起著決定性作用，同時也都是粒子缺陷的潛在來源。

光刻工藝利用光學原理將設計圖案轉移到硅片上，確立了器件的基本結構和尺寸。若光刻膠涂抹不均、掩膜版存在缺陷或光源不穩定，均可能導致粒子缺陷的產生。這些缺陷通常表現為硅片表面的顆粒狀物質，對后續工藝和產品性能產生負面影響。

刻蝕工藝通過物理或化學手段去除硅片上特定材料，形成所需的器件結構。刻蝕過程中，若反應氣體不純、刻蝕速率不穩定或設備內部污染，都可能引起粒子缺陷。這些缺陷可能表現為表面凹陷、凸起或殘留物，嚴重威脅器件性能和可靠性。

沉積工藝在硅片表面添加材料層，以構建器件結構。原材料雜質、沉積速率控制不當或設備污染，都可能導致粒子缺陷的形成。這些顆粒狀雜質存在于沉積層中，對器件的電氣性能和穩定性構成威脅。

離子注入工藝高速將特定離子注入硅片，改變其導電性或形成結構。離子束不穩定、注入能量波動或設備污染，均可能導致粒子缺陷。這些缺陷以離子團簇或雜質顆粒形式存在于硅片內部，影響器件性能和可靠性。

為降低粒子缺陷概率并提升產品品質，必須對制造流程進行精細控制。措施包括采用高純度原材料、精確工藝參數控制、設備清潔與穩定運行以及強化過程質量檢測與分析。采取這些措施能有效減少粒子缺陷，提高半導體器件的整體性能和質量。

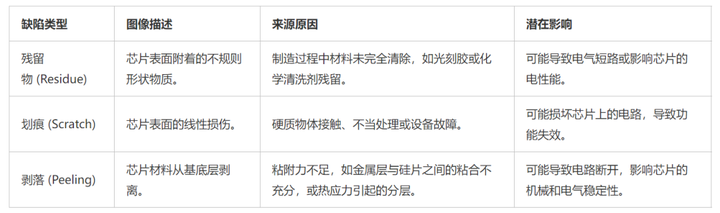

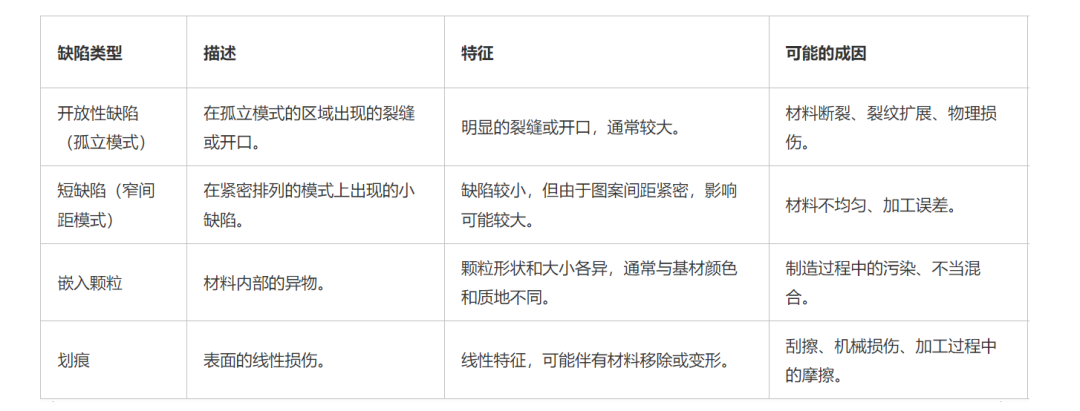

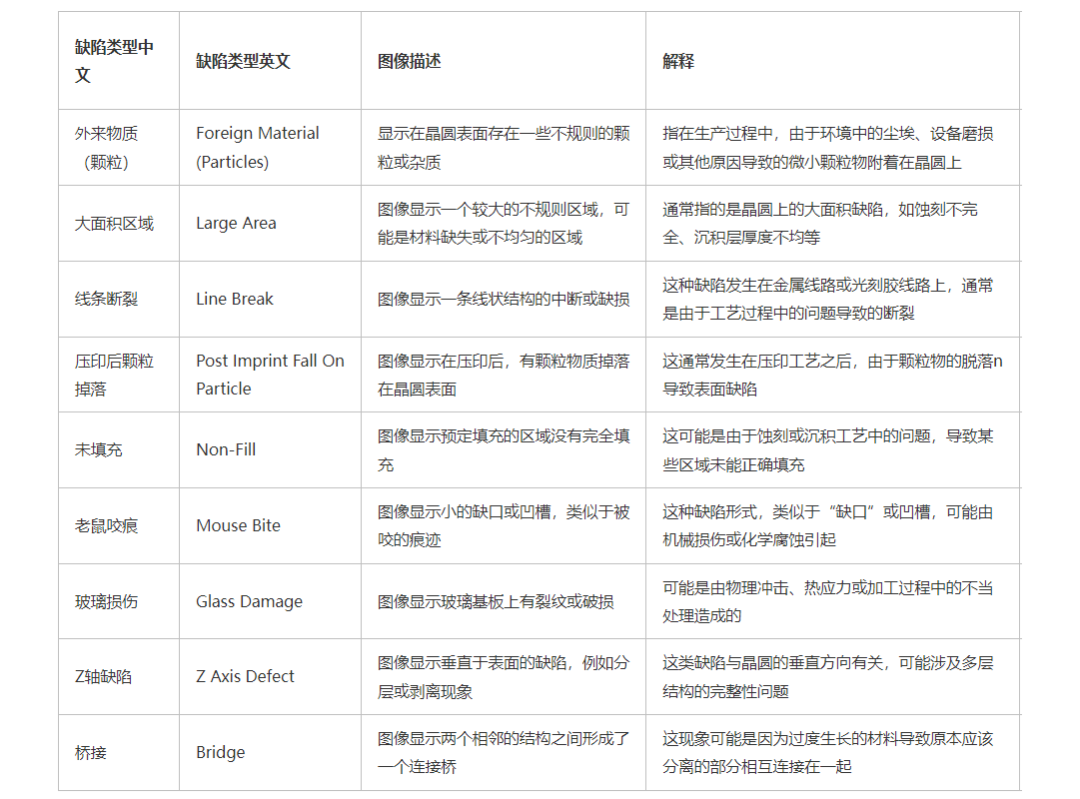

三、粒子缺陷（Particle Defect）的分類

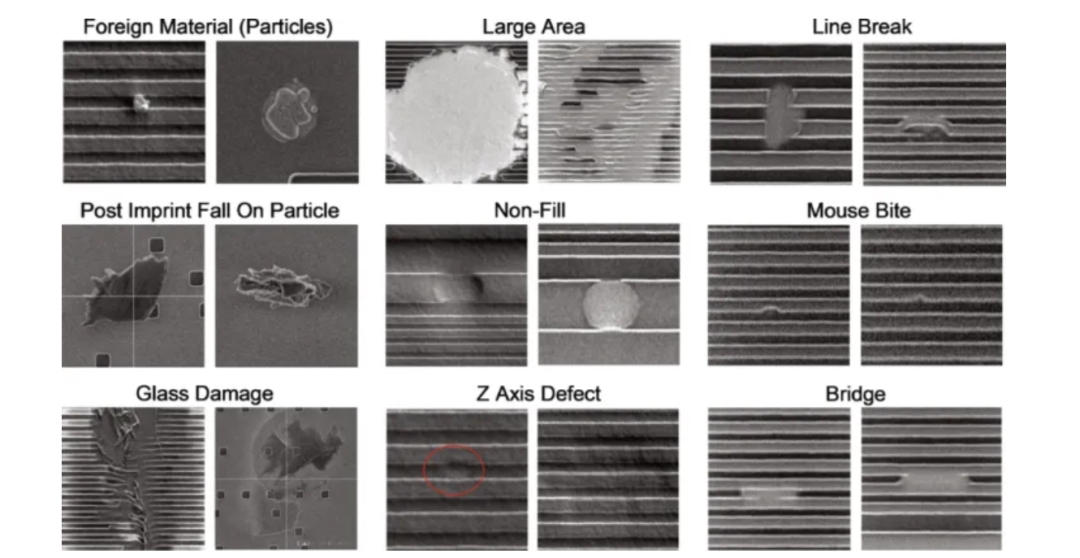

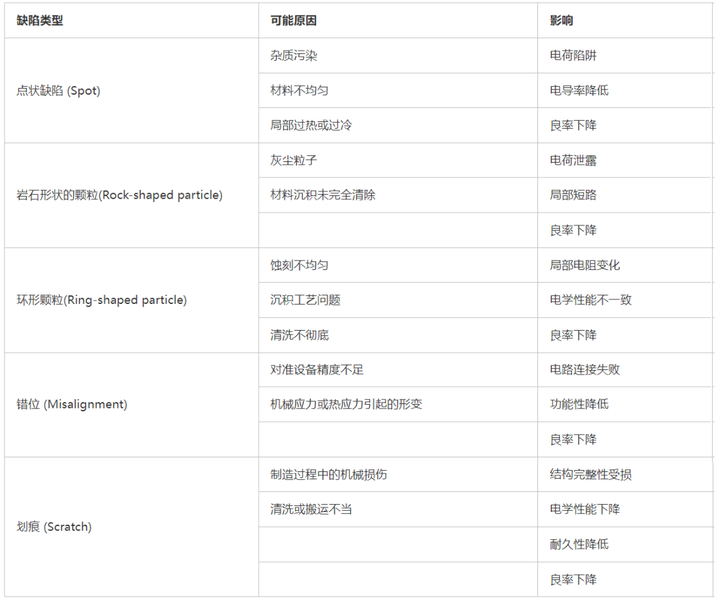

粒子缺陷（Particle Defect）根據其大小、形狀和成因可分為多種類型。例如：

1、塵埃顆粒

它是一種普遍的粒子缺陷（Particle Defect），主要由生產環境中的空氣塵埃造成。這些顆?？赡芨街诰A表面，導致器件性能下降或失效。

2、金屬殘留物

它是另一種常見缺陷，通常由設備磨損或化學試劑中的金屬雜質引入，可能引起器件電氣性能異常，如漏電或短路。

3、光刻膠殘留物

它也是一類常見缺陷，它發生在光刻工藝中，未完全清除的光刻膠可能影響后續工藝，甚至導致器件失效。

除了以上這些常見類型，還有氣泡、裂紋、劃痕等其他粒子缺陷（Particle Defect），它們各自的形成原因和影響機制不同，都對質量控制構成挑戰。針對不同類型的粒子缺陷，需采取相應的控制措施和方法，以降低其發生概率和影響。

為有效控制粒子缺陷（Particle Defect），半導體制造企業通常實施一系列措施，如提升原材料純度、優化工藝參數、改善生產環境和加強人員培訓。這些措施有助于減少粒子缺陷（Particle Defect）的產生，提升器件性能和可靠性。隨著技術進步和新材料的應用，粒子缺陷（Particle Defect）的研究和控制將面臨新的挑戰和機遇。

粒子缺陷（Particle Defect）作為影響半導體制造過程的重要因素，其定義、分類、成因和影響機制的深入研究對提高制造質量至關重要。通過有效控制措施，可以降低粒子缺陷（Particle Defect）的發生率和影響，推動半導體產業的持續發展。

四、粒子缺陷（Particle Defect）產生的機理

在半導體制造領域，粒子缺陷（Particle Defect）的產生機理是一個復雜且關鍵的問題，它可能由多種因素引起，主要分為物理和化學兩大類。

1、物理因素方面

機械應力和溫度變化是主要誘因。在制造過程中，硅片的搬運、加工和熱處理可能導致機械應力積累。若應力超過材料承受極限，硅片表面可能出現裂紋或脫落，形成粒子缺陷（Particle Defect）。此外，快速的溫度變化會在硅片內部和外部產生熱應力，這也可能導致裂紋或顆粒脫落。

2、化學因素方面

化學反應和腐蝕是粒子缺陷（Particle Defect）產生的主要原因。制造過程中使用的化學試劑和氣體在特定條件下可能發生反應，產生不期望的產物或雜質，這些物質若附著在硅片表面，便會形成粒子缺陷（Particle Defect）。同時，腐蝕作用也可能導致表面粗糙或坑洞等缺陷。

除了物理和化學因素，其他如原材料雜質、設備內部污染、環境塵埃以及人為操作失誤等也是粒子缺陷（Particle Defect）的潛在來源。

粒子缺陷（Particle Defect）的產生是多因素相互作用的結果。為降低缺陷率、提升產品質量和性能，需深入研究這些因素的作用機理，并實施相應控制措施。通過優化工藝流程、改進設備設計、加強原材料控制、提升操作人員技能等措施，可以有效減少粒子缺陷（Particle Defect）的產生，提高半導體器件的制造質量和良率。

五、粒子缺陷（Particle Defect）的處理方法

1、確定Particle Defect類型，從形貌上借助SEM進行表征（依靠經驗）、成分上（借助能譜分析）；

2、鎖定在某段loop內，Monitor相關機臺Particle環境，并進行清理。

上述為總的分析方法，下面簡述各個module的應對方法：

光刻的In Film Particle較為復雜：

a.Monitor Dry Particle主要 針對ADH Chamber，Clean ADH;

b.Monitor Wet Particle，Clean COT;

c.Check ADH后的冷板是否干凈；

對于薄膜相關的In Film Particle,分析如下：

PVD、CVD、爐管等，分析 Main Process Chamber前的loop是否有掉落Particle，例如PC chamber，Buffer等是否有Particle掉落；并進行機臺環境Monitor，Clean機臺等。

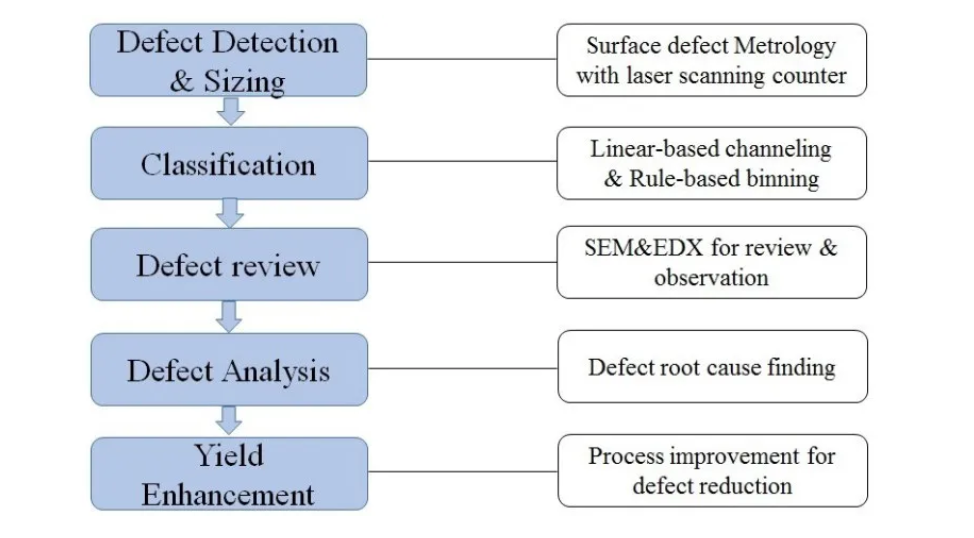

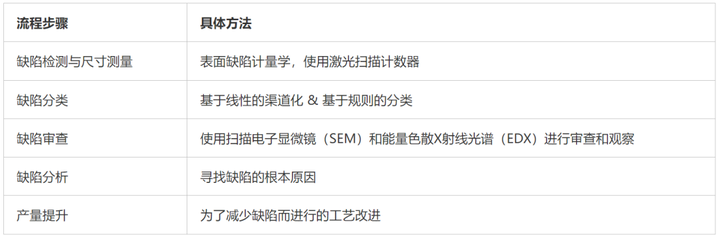

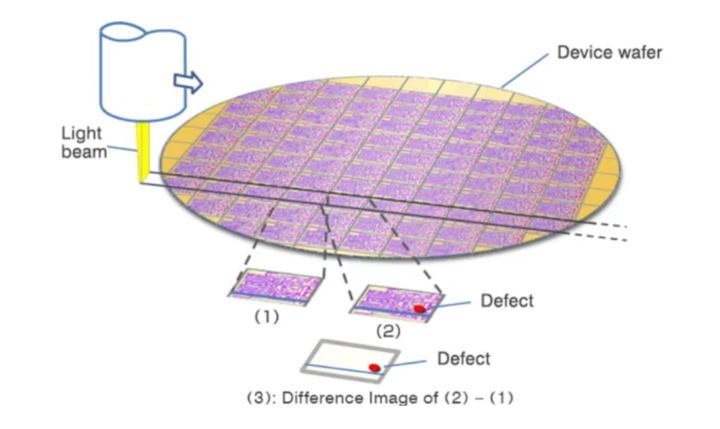

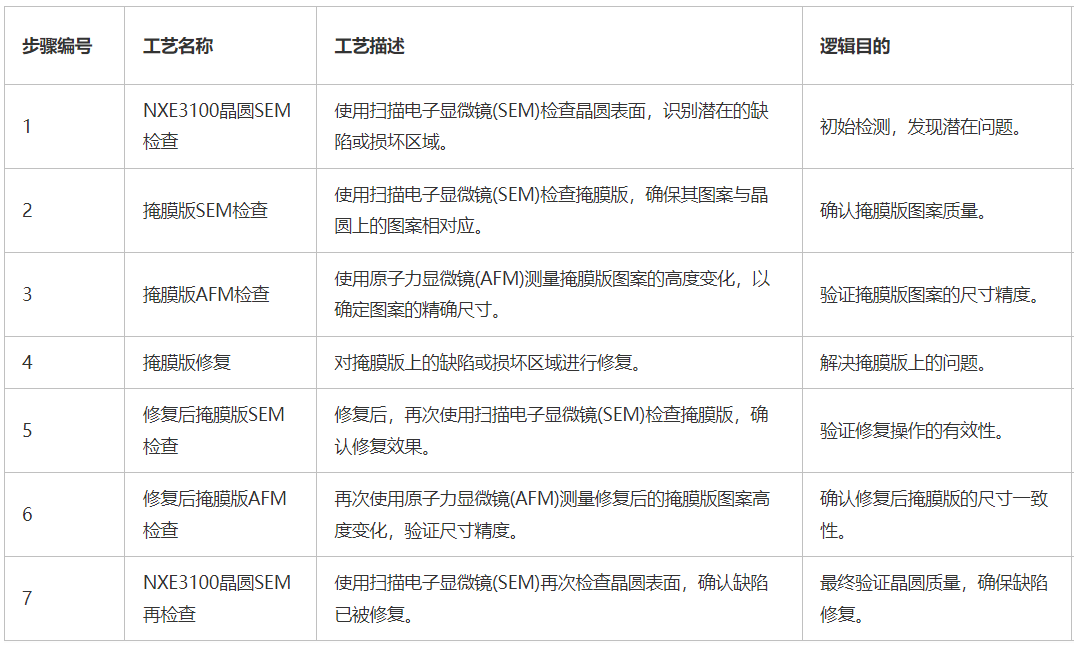

六、粒子缺陷（Particle Defect）檢測與分析方法

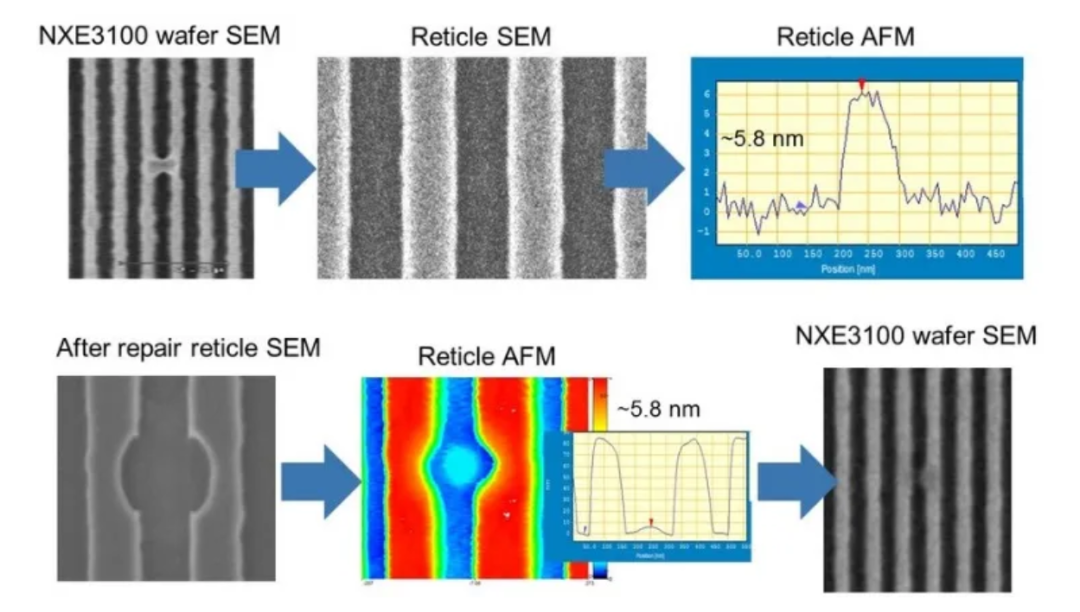

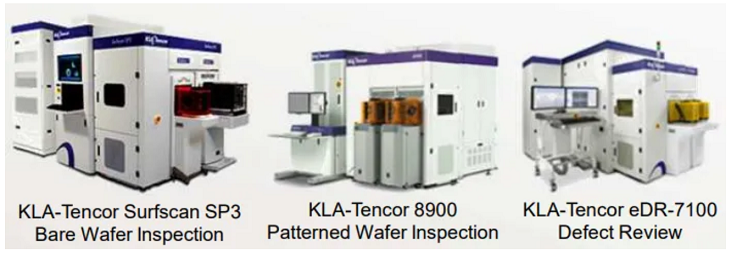

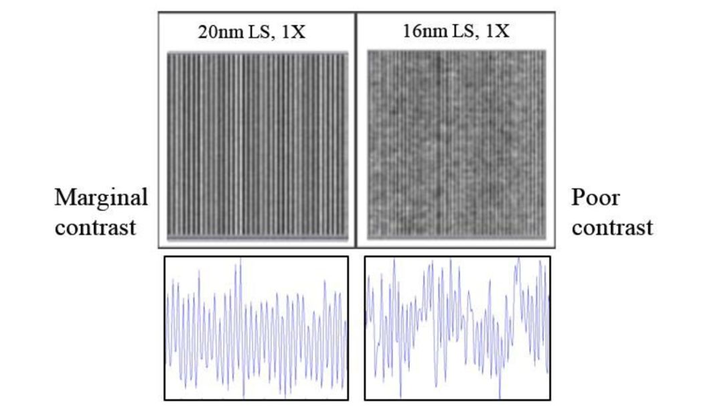

在半導體制造流程中，粒子缺陷（Particle Defect）的檢測與分析對于保障產品質量和性能至關重要。目前，業界普遍采用多種檢測技術來識別和量化這些缺陷，主要包括掃描電子顯微鏡（SEM）、原子力顯微鏡（AFM）和光學顯微鏡等。

1、掃描電子顯微鏡（SEM）

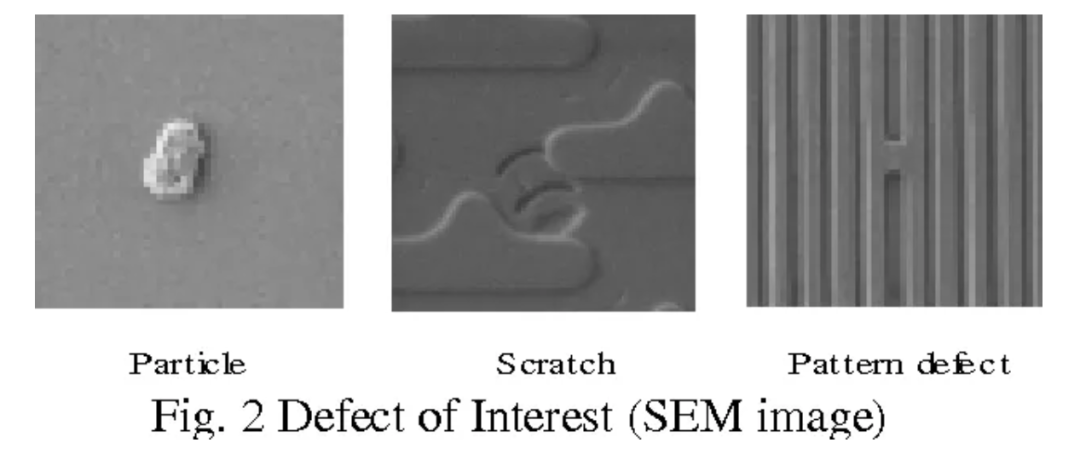

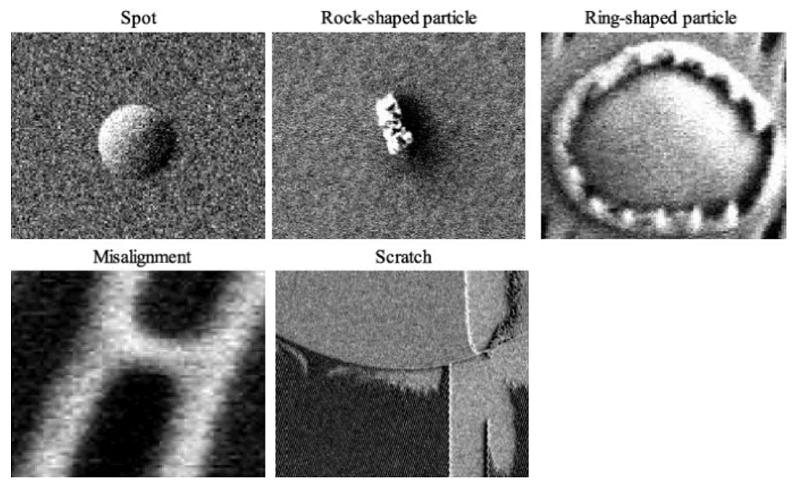

以其卓越的分辨率和成像能力，成為粒子缺陷（Particle Defect）檢測的核心工具。SEM通過發射電子束掃描樣品表面，并收集反射或散射的電子以形成高清晰度圖像，從而揭示微小顆粒和表面結構的詳細信息，為研究人員提供了缺陷的形態、大小和分布數據。

2、原子力顯微鏡（AFM）

利用原子間的相互作用力進行成像，通過探測針尖與樣品表面間的微弱力變化，繪制出精確的三維表面形貌。AFM在檢測和分析納米級別的粒子缺陷（Particle Defect）方面具有極高的精度和靈敏度，能夠識別SEM可能遺漏的細微缺陷。

盡管光學顯微鏡在分辨率上不及SEM和AFM，但其簡便的操作流程和較低的成本使其在宏觀缺陷檢測中仍占有一席之地。它允許研究人員快速篩選出較大的粒子缺陷（Particle Defect），為后續的精確分析提供初步信息。

這些檢測技術不僅各自具備高分辨率、高靈敏度和高準確性的特點，而且能夠相互補充，構建起一套全面的粒子缺陷（Particle Defect）檢測與分析體系。在實際操作中，研究人員會根據具體的檢測需求和樣品特性選擇最合適的顯微鏡技術，以確保結果的精確度和可靠性。通過綜合運用這些技術，半導體制造商可以有效控制生產中的粒子缺陷（Particle Defect），進而提高產品的整體質量和性能。

七、粒子缺陷（Particle Defect）的影響因素

1、原材料與工藝參數

在半導體制造中，原材料的質量和工藝參數的精確控制是影響粒子缺陷（Particle Defect）產生的兩個關鍵因素。晶圓，作為制造的基礎，其表面平整度、清潔度以及內部雜質含量直接影響到后續工藝的穩定性和產品的性能。晶圓表面的微小凹凸可能導致刻蝕或沉積不均勻，從而形成粒子缺陷（Particle Defect）。此外，內部雜質在制造過程中的析出也可能成為粒子缺陷（Particle Defect）的來源。

工藝參數的選擇同樣至關重要。在半導體制造過程中，刻蝕速率、沉積厚度、溫度、壓力等參數的精確控制不僅影響產品性能和結構，還直接關聯到粒子缺陷（Particle Defect）的產生。例如，過快的刻蝕速率可能導致熱量和應力集中，引起材料裂紋或脫落；不均勻的沉積厚度則可能導致層間結合力下降，造成剝離或脫落。

為減少粒子缺陷（Particle Defect），制造企業必須嚴格控制原材料和工藝參數。首先，通過改進晶圓制備工藝和提高材料純度，可以減少表面缺陷和內部雜質。其次，精確控制和調整工藝參數是確保制造過程穩定性和產品一致性的關鍵。此外，利用先進的檢測和分析技術對粒子缺陷（Particle Defect）進行實時監測和反饋控制，也是提高產品質量和性能的重要手段。

綜上所述，通過優化原材料質量和精確控制工藝參數，可以有效降低粒子缺陷（Particle Defect）的產生，進而提升半導體產品的整體質量和性能。

2、設備與環境

在探討半導體制造中粒子缺陷（Particle Defect）的影響因素時，設備和環境的作用至關重要。設備作為制造的核心，其性能直接影響到生產穩定性和產品質量。設備的精度、穩定性以及維護狀況是控制粒子缺陷（Particle Defect）的關鍵。

設備的精度是確保操作準確性的基礎。高精度設備能夠精確控制加工尺寸和形狀，減少操作誤差導致的粒子缺陷（Particle Defect）。設備的穩定性同樣重要，穩定的運行減少了生產波動，降低了缺陷風險。因此，選用高精度、高穩定性的設備是減少粒子缺陷（Particle Defect）的關鍵策略。

設備維護也不可或缺。定期維護和校準確保設備性能，預防故障，是控制粒子缺陷（Particle Defect）的重要措施。制定并嚴格執行科學的維護計劃，對于維持設備最佳狀態和減少缺陷至關重要。

環境因素同樣對粒子缺陷（Particle Defect）產生顯著影響。半導體制造對環境條件極為敏感，潔凈度、溫度和濕度等參數需嚴格控制。高潔凈度環境減少了塵埃和雜質，降低了粒子缺陷（Particle Defect）的可能性。因此，生產車間通常配備高效過濾和空氣凈化系統。

溫度和濕度的適宜控制有助于維持環境穩定性，防止材料性能波動和粒子缺陷（Particle Defect）。實時監測和調整這些參數，確保最佳生產環境，是提高產品質量的關鍵。

總之，設備和環境在半導體制造中對粒子缺陷（Particle Defect）的產生具有重大影響。為確保產品穩定可靠，必須重視這兩個因素，采取合理措施進行控制，包括選用高性能設備、實施嚴格的維護計劃，以及維持高潔凈度和適宜的溫濕度條件。

3、人為因素

在半導體制造過程中，人為因素對粒子缺陷（Particle Defect）的產生有著不可忽視的影響。操作人員的專業素養、技能熟練度、操作嚴謹性以及對工作環境的維護，都是關鍵因素。

操作人員的技能水平直接關聯到粒子缺陷（Particle Defect）的風險。半導體制造要求高度精密和技術熟練，因此，操作人員必須具備扎實的專業知識和豐富的操作經驗。技能不足可能導致工藝執行偏差，增加缺陷風險。提升操作人員的技能是降低人為因素導致粒子缺陷（Particle Defect）陷的關鍵。

操作習慣同樣重要。良好的操作習慣，如保持工具清潔、遵循正確流程、及時記錄和分析數據，有助于穩定制造過程，減少缺陷。反之，不良習慣可能導致工藝混亂、設備磨損或環境污染，增加缺陷風險。

工作態度也影響粒子缺陷（Particle Defect）的產生。積極的工作態度能激發責任心和敬業精神，促進操作人員專注于細節和質量控制，減少缺陷。而消極態度可能導致忽視質量問題，增加風險。

為降低人為因素的影響，企業應采取以下措施：

a.加強操作人員的培訓和教育工作，提升專業技能和操作規范性。

b.建立良好的工作環境和文化，鼓勵員工參與質量改進和創新。

c.加強制造過程監控和管理，確保工藝步驟和質量控制措施的嚴格執行。

通過定期培訓、技能競賽、經驗分享等活動提升專業素養，通過提供資源、獎勵機制、團隊溝通加強工作氛圍，以及引入先進管理系統、質量檢測設備和數據分析技術，可以降低粒子缺陷（Particle Defect）風險，提高產品質量。

八、粒子缺陷（Particle Defect）對半導體性能的影響

1、電氣性能影響

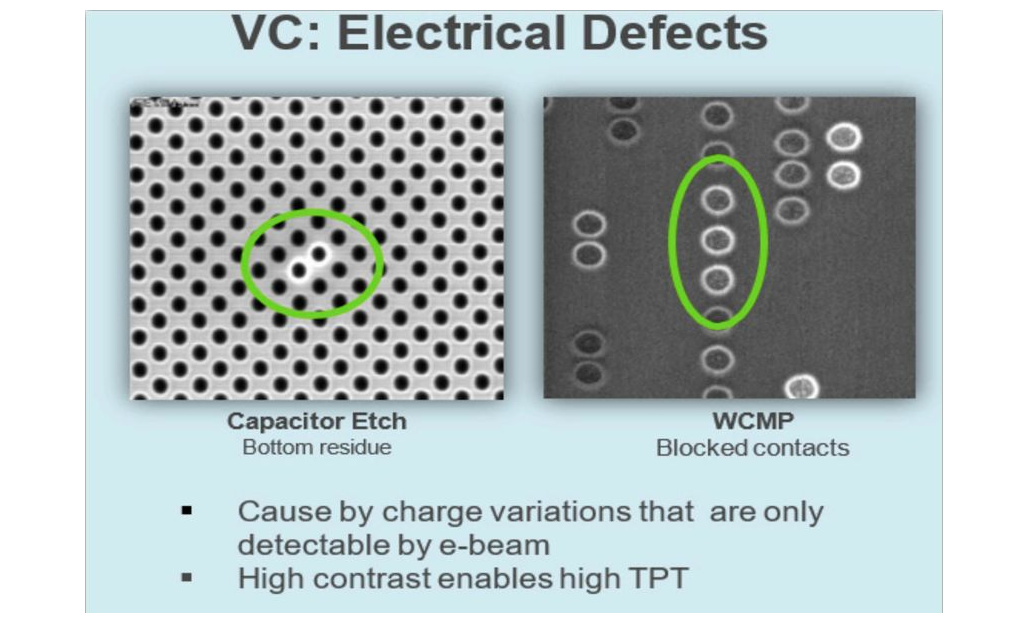

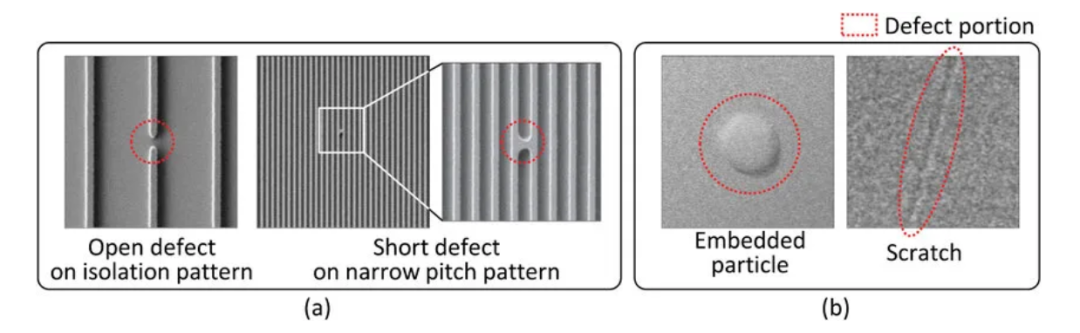

在半導體制造中，粒子缺陷（Particle Defect）會對器件的電氣性能產生負面影響。塵埃顆?；蚪饘贇埩艨赡軐?dǎo)致半導體內部形成非預期的導電通道，引起電流異常流動，從而導致電路短路或開路。在高度微型化和集成的現代半導體器件中，這一問題尤為嚴重，因為電路元素間距縮小，粒子缺陷（Particle Defect）引起短路的風險顯著增加。

光刻膠殘留也是一個關鍵問題。在光刻步驟中，光刻膠用于保護特定區域，但如果殘留，可能會阻礙電流流動，影響電路圖形精度，甚至破壞電路完整性，降低性能并引發可靠性問題。

更嚴重的是，粒子缺陷（Particle Defect）可能導致器件工作故障或完全失效，這在航空航天、醫療設備和汽車電子等關鍵應用領域尤為危險，因為這些領域的半導體器件可靠性至關重要。

為確保半導體器件的電氣性能和可靠性，制造過程中必須嚴格控制粒子缺陷（Particle Defect）。措施包括使用高質量原材料、優化工藝參數、保持設備環境潔凈以及提升操作人員技能。通過這些方法，可以最大限度地降低粒子缺陷（Particle Defect）對電氣性能的負面影響，提高產品的整體質量和可靠性。

2、可靠性影響

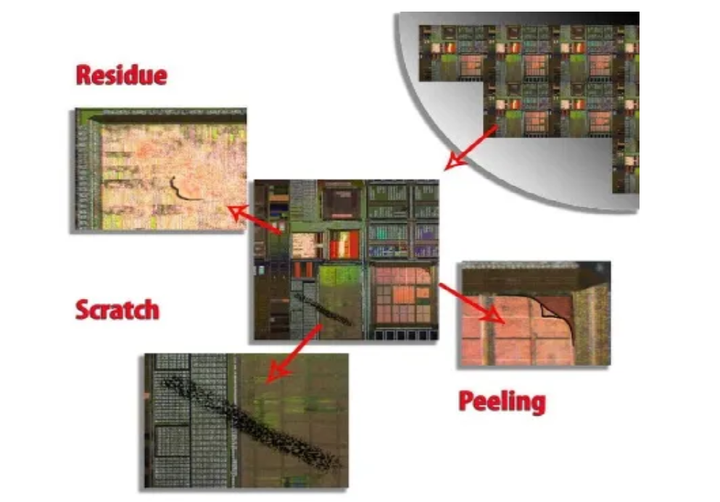

粒子缺陷（Particle Defect）的存在對半導體器件的可靠性具有顯著影響。在制造過程中，顆粒污染、裂紋、脫落等缺陷都可能成為可靠性的潛在威脅。這些缺陷不僅會導致器件性能退化，還可能導致器件完全失效。

顆粒污染是常見的可靠性問題，可能源自原材料雜質、設備磨損或環境污染。一旦顆粒附著于電路節點或晶體管門極等關鍵部位，它們可能引起短路、開路或性能不穩定，隨著使用時間的延長，這些問題可能加劇，降低器件可靠性。

裂紋和脫落同樣是影響可靠性的關鍵因素，通常與材料內應力不均、溫度變化或機械沖擊相關。裂紋的擴散可能導致電路斷裂，而材料脫落則可能導致開路，這些結構性缺陷對器件可靠性構成嚴重挑戰。

為提升半導體器件的可靠性，制造商必須嚴格控制制造過程中的粒子缺陷（Particle Defect）。措施包括優化原材料選擇、改進工藝參數、加強設備維護和校準、提升環境潔凈度以及加強人員培訓。綜合應用這些措施可有效減少粒子缺陷（Particle Defect）的影響，提升產品整體質量和性能。此外，制造商需持續在研發和創新上投入，以適應市場需求和技術進步。

3、良率影響

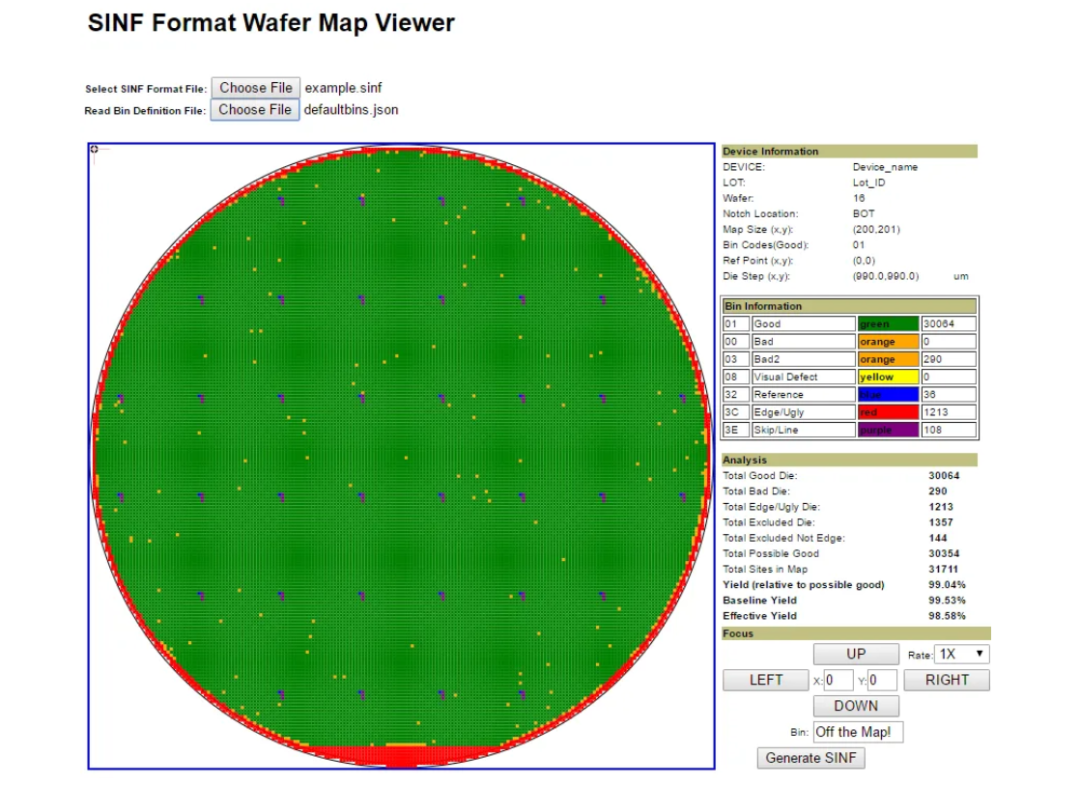

在半導體制造中，良率是衡量生產效率和質量的關鍵指標，而粒子缺陷（Particle Defect）對良率的負面影響不容小覷。粒子缺陷（Particle Defect）會導致晶圓和芯片出現缺陷，進而降低整體良率，增加成本，并可能削弱產品的市場競爭力。

對于晶圓良率，粒子缺陷（Particle Defect）主要表現為表面污染和損傷。這些微小顆?；螂s質可能在晶圓表面形成不規則形態，影響后續工藝，如光刻對準失誤或刻蝕不均。嚴重時，這些缺陷可能導致晶圓報廢，顯著降低良率。此外，粒子缺陷（Particle Defect）還可能引起內部應力集中，增加晶圓在后續加工中的破裂風險。

在芯片層面，粒子缺陷（Particle Defect）的影響同樣顯著。它可能導致電路元件間的短路或開路，破壞電路功能。即使是微小顆粒，也可能引起電學性能不穩定，導致芯片性能下降或失效。粒子缺陷（Particle Defect）還可能影響芯片封裝和測試，增加廢品率，降低良率。

為提升半導體制造良率，必須嚴格控制粒子缺陷（Particle Defect）。這涉及原材料選擇、工藝參數優化、設備環境維護和操作人員培訓等多方面措施，以降低粒子缺陷（Particle Defect）發生率。同時，加強缺陷檢測和分析能力，及時處理粒子缺陷（Particle Defect），是確保產品質量和良率穩定提升的關鍵。

九、總結一下

晶圓粒子缺陷（Particle Defect）是半導體制造的“隱形殺手”，其控制依賴環境管控、機臺維護與工藝優化的協同。隨著制程向3nm及以下推進，粒子缺陷（Particle Defect）容忍度極低（10nm顆粒即可導致失效），因此精準檢測與快速根因分析成為提升良率的核心競爭力。

參考資料：

1.Detecting and Classifying Defects in Semiconductor Manufacturing via Atomic Force Microscopy - News (siliconsemiconductor.net)

2.Investigation of surface defects – Part 1 – Growth defects, surface characterization, experimental setup - Leuze Verlag

3.Finding Purpose: A Graduate School Story - The Engineers' Daughter

4.Wafer Macro Defects Detection and Classification with Deep Learning

5.How Silicon Wafer Defects Impact Device Performance | WaferPro
