作者： Mustahsin Zarif

之前我們在《信號處理簡介》一文中已經見過了兩類濾波器：有限脈沖響應 (FIR) 濾波器和無限脈沖響應 (IIR) 濾波器。我們看到了移動平均濾波器如何同時以 FIR 和 IIR 形式表示，但如果它們相互比較又各具哪些優勢呢？

回顧我之前博客中的例子，我們可以將 FIR 濾波器展開為如下形式：

y[5] = (x[5]+x[4]+x[3]+x[2]+x[1]+x[0])/5,

在這里，我們看到我們需要：

1. 5 次乘法和
2. 4 次求和運算。

乘法運算的計算成本特別高。因此，如果我們再次查看 IIR 形式，我們會發現它只需要：

1. 3 次乘法和
2. 2 次求和運算

y[6]=(x[6]+y[5]-x[1])/5

這大大降低了計算成本！這對于單片機等嵌入式設備來說非常好，因?yàn)樗鼈冊诿總€離散時間步驟上執行計算所消耗的資源更少。

例如，當我對采用 FIR 和 IIR 形式的 11 點移動平均濾波器使用 Python 函數 ‘time.time’ 時，所有參數（窗口大小、采樣率、樣本大小等）相同，我分別得到以下運行時間結果：51 ms、27 ms。

離散時間IIR 濾波器示例

現在我們已經了解了為什么 IIR 濾波器在單片機上表現更好了，讓我們看一個使用 Arduino UNO 和 DFRobot MPU6050 慣性測量單元 (IMU) 的示例項目（圖 1）。我們將對 IMU 數據應用指數移動平均 (EMA) 濾波器，以查看原始數據和平滑數據之間的差異。

圖 1：MPU6050 與 Arduino Uno 之間的連接框圖。（圖片來源：Mustahsin Zarif）

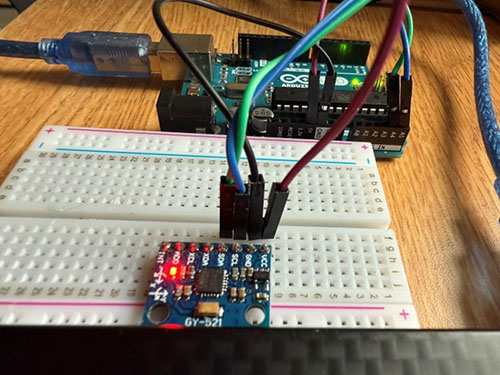

圖 2：MPU6050 與 Arduino Uno 之間的連接。（圖片來源：Mustahsin Zarif）

指數移動平均濾波器具有遞歸形式：

y[n] = α*x[n] + (1- α)*y[n-1]

它之所以是遞歸，是因?yàn)槲覀儨y量的任何當前輸出也取決于先前的輸出；即系統具有記憶。

常數 alpha () 決定了我們想要賦予當前輸入相對于先前輸出多大的權重。為了清楚起見，讓我們展開方程得到：

y[n] = α x[n] + (1- α ) (α*x[n?1]+(1?α)*y[n?2])

y[n] = αx[n] + (1- α ) x[n?1]+α (1?α)2x[n?2])+ ...

y[n] = k=0nα*(1?α)k*x[n?k]

我們看到，alpha 越大，當前輸入對當前輸出的影響就越大。這是好事，因?yàn)槿绻到y(tǒng)在不斷演進，過去的值不能代表當前的系統。另一方面，如果系統突然發生瞬間異常變化，情況就會變得很糟糕；在這種情況下，我們希望我們的輸出能夠遵循之前輸出所遵循的趨勢。

事不宜遲，現在讓我們看看 EMA 濾波器的代碼是如何用于 MPU6050 的。

EMA 濾波器代碼：

副本#include < wire.h >
#include < mpu6050.h >

MPU6050 mpu;

#define BUFFER_SIZE 11  // Window size

float accelXBuffer[BUFFER_SIZE];
float accelYBuffer[BUFFER_SIZE];
float accelZBuffer[BUFFER_SIZE];
int bufferCount = 0;

void setup() {
  Serial.begin(115200);
  Wire.begin();

  mpu.initialize();

  if (!mpu.testConnection()) {
    Serial.println("MPU6050 connection failed!");
    while (1);
  }

  int16_t ax, ay, az;
  for (int i = 0; i < BUFFER_SIZE; i++) {
    mpu.getMotion6(&ax, &ay, &az, NULL, NULL, NULL);
    accelXBuffer[i] = ax / 16384.0;
    accelYBuffer[i] = ay / 16384.0;
    accelZBuffer[i] = az / 16384.0;
  }
  bufferCount = BUFFER_SIZE;
}

void loop() {
  int16_t accelX, accelY, accelZ;

  mpu.getMotion6(&accelX, &accelY, &accelZ, NULL, NULL, NULL);

  float accelX_float = accelX / 16384.0;
  float accelY_float = accelY / 16384.0;
  float accelZ_float = accelZ / 16384.0;

  if (bufferCount < BUFFER_SIZE) {
    accelXBuffer[bufferCount] = accelX_float;
    accelYBuffer[bufferCount] = accelY_float;
    accelZBuffer[bufferCount] = accelZ_float;
    bufferCount++;
  } else {
    for (int i = 1; i < BUFFER_SIZE; i++) {
      accelXBuffer[i - 1] = accelXBuffer[i];
      accelYBuffer[i - 1] = accelYBuffer[i];
      accelZBuffer[i - 1] = accelZBuffer[i];
    }
    accelXBuffer[BUFFER_SIZE - 1] = accelX_float;
    accelYBuffer[BUFFER_SIZE - 1] = accelY_float;
    accelZBuffer[BUFFER_SIZE - 1] = accelZ_float;
  }

//calculate EMA using acceleration values stored in buffer
  float emaAccelX = accelXBuffer[0];
  float emaAccelY = accelYBuffer[0];
  float emaAccelZ = accelZBuffer[0];
  float alpha = 0.2;

  for (int i = 1; i < bufferCount; i++) {
    emaAccelX = alpha * accelXBuffer[i] + (1 - alpha) * emaAccelX;
    emaAccelY = alpha * accelYBuffer[i] + (1 - alpha) * emaAccelY;
    emaAccelZ = alpha * accelZBuffer[i] + (1 - alpha) * emaAccelZ;
  }

  Serial.print(accelX_float); Serial.print(",");
  Serial.print(accelY_float); Serial.print(",");
  Serial.print(accelZ_float); Serial.print(",");
  Serial.print(emaAccelX); Serial.print(",");
  Serial.print(emaAccelY); Serial.print(",");
  Serial.println(emaAccelZ);

  delay(100);
}
< /mpu6050.h >< /wire.h >

當我們運行此代碼并檢查串口繪圖儀時，我們可以看到 x、y 和 z 軸方向加速度的成對粗糙和平滑線條，其中窗口大小為 11 和 alpha 值為 0.2（圖 3 至 5）。

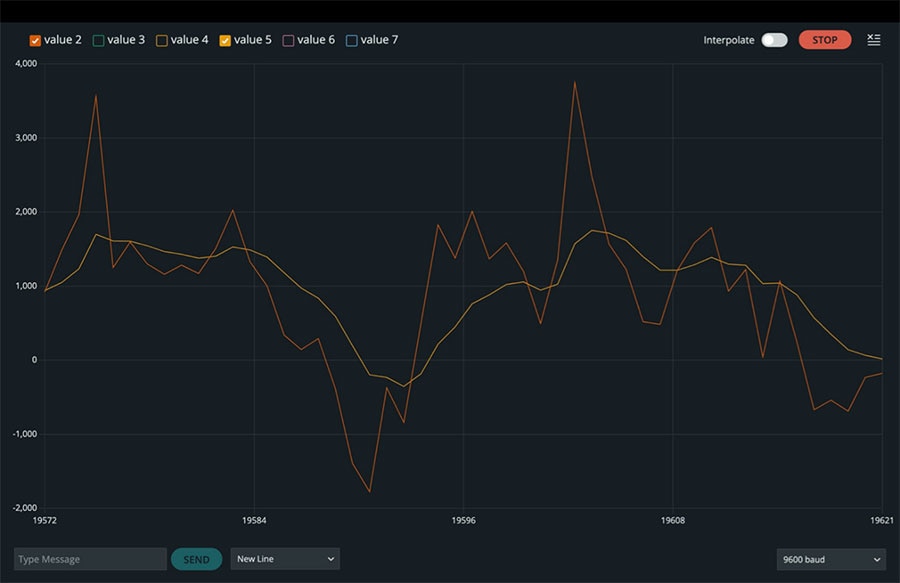

圖 3：x 方向的原始加速度值和濾波后的加速度值。（圖片來源：Mustahsin Zarif）

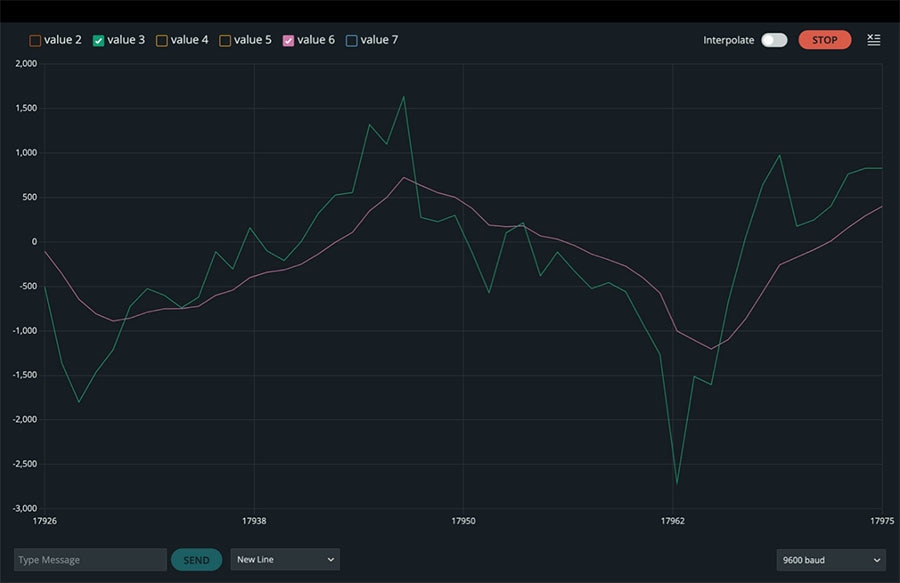

圖 4：y 方向的原始加速度值和濾波后的加速度值。（圖片來源：Mustahsin Zarif）

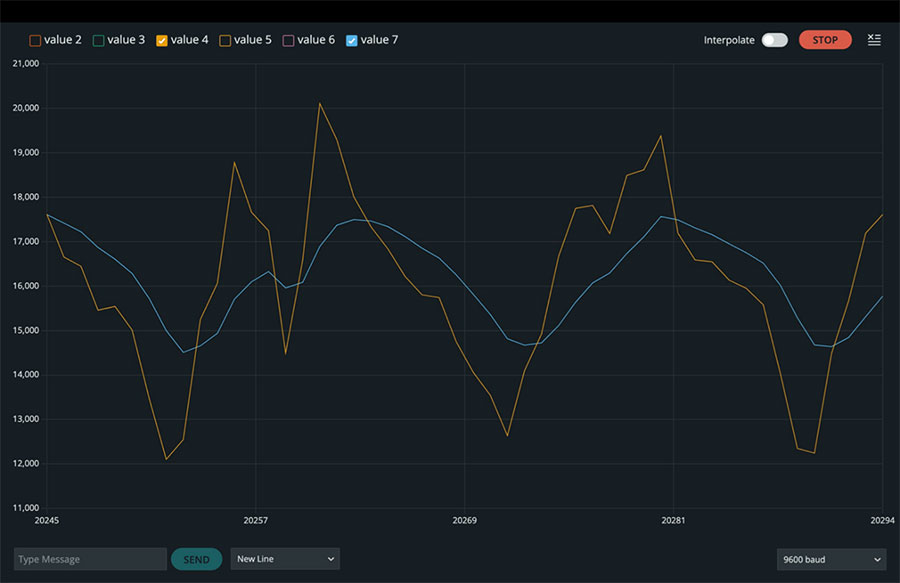

圖 5：z 方向的原始加速度值和濾波后的加速度值。（圖片來源：Mustahsin Zarif）

讓代碼的智能化更進一步

我們現在知道，與 FIR 濾波器相比，IIR 濾波器更適合用作控制器，因?yàn)樗璧那蠛秃统朔ㄓ嬎忝黠@較少。然而，當我們實現這段代碼時，執行的計算并不只有求和和乘法：每當有新的時間樣本進入時，我們都必須移動樣本，而這個過程在后臺需要計算能力。因此，我們可以借助循環緩沖區，而不是在每個采樣時間間隔移動所有樣本。

我們的做法是：用一個指針來記住傳入的數據樣本的索引。然后，每次指針指向緩沖區中的最后一個元素時，它接下來都會指向緩沖區的第一個元素，新數據將替換之前存儲在這里的數據，因?yàn)檫@是現在我們不再需要的最舊數據（圖 6）。因此，這種方法允許我們跟蹤緩沖區中最舊的樣本并替換該樣本，而不必每次都移動樣本以將新數據放入數組的最后一個元素中。

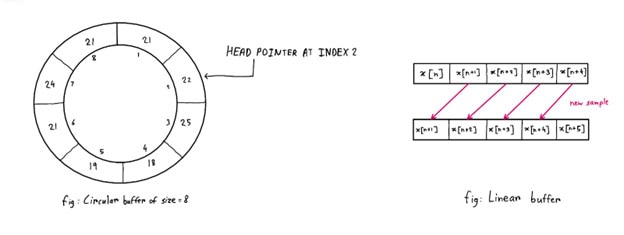

圖 6：循環緩沖區示例圖。（圖片來源：Mustasin Zafir）

這是使用循環緩沖區的 EMA 濾波器實現的代碼。您能嘗試對陀螺儀而不是對加速計運行這段代碼嗎？也可以嘗試使用不同的系數！

使用循環緩沖區代碼的 EMA 濾波器：

副本#include < wire.h >

#include < mpu6050.h >

MPU6050 mpu;

#define BUFFER_SIZE 11  // Window size

float accelXBuffer[BUFFER_SIZE];

float accelYBuffer[BUFFER_SIZE];

float accelZBuffer[BUFFER_SIZE];

int bufferIndex = 0;

void setup() {

  Serial.begin(115200);

  Wire.begin();


  mpu.initialize();


  if (!mpu.testConnection()) {

    Serial.println("MPU6050 connection failed!");

    while (1);

  }

  int16_t ax, ay, az;

  for (int i = 0; i < BUFFER_SIZE; i++) {

    mpu.getMotion6(&ax, &ay, &az, NULL, NULL, NULL);

    accelXBuffer[i] = ax / 16384.0;

    accelYBuffer[i] = ay / 16384.0;

    accelZBuffer[i] = az / 16384.0;

  }

}

void loop() {

  int16_t accelX, accelY, accelZ;

  mpu.getMotion6(&accelX, &accelY, &accelZ, NULL, NULL, NULL);

  float accelX_float = accelX / 16384.0;

  float accelY_float = accelY / 16384.0;

  float accelZ_float = accelZ / 16384.0;

  accelXBuffer[bufferIndex] = accelX_float;

  accelYBuffer[bufferIndex] = accelY_float;

  accelZBuffer[bufferIndex] = accelZ_float;

  bufferIndex = (bufferIndex + 1) % BUFFER_SIZE; //circular buffer implementation

  float emaAccelX = accelXBuffer[bufferIndex];

  float emaAccelY = accelYBuffer[bufferIndex];

  float emaAccelZ = accelZBuffer[bufferIndex];

  float alpha = 0.2;

  for (int i = 1; i < BUFFER_SIZE; i++) {

    int index = (bufferIndex + i) % BUFFER_SIZE;

    emaAccelX = alpha  accelXBuffer[index] + (1 - alpha)  emaAccelX;

    emaAccelY = alpha  accelYBuffer[index] + (1 - alpha)  emaAccelY;

    emaAccelZ = alpha  accelZBuffer[index] + (1 - alpha)  emaAccelZ;

  }

  Serial.print(accelX_float); Serial.print(",");

  Serial.print(emaAccelX); Serial.print(",");

  Serial.print(accelY_float); Serial.print(",");

  Serial.print(emaAccelY); Serial.print(",");

  Serial.print(accelZ_float); Serial.print(",");

  Serial.println(emaAccelZ);

  delay(100);

}
< /mpu6050.h >< /wire.h >

結語

在這篇博客中，我們討論了 IIR 和 FIR 濾波器之間的區別，重點討論了它們的計算效率。通過從 FIR 到 IIR 所需運算次數減少這一小例子，我們可以想象當應用規?；瘯r IIR 濾波器的效率會有多高，這對于硬件能力有限的實時應用非常重要。

我們還研究了一個使用 Arduino Uno 和 MPU6050 IMU 的示例項目，其中我們部署了一個指數移動平均濾波器來降低傳感器數據中的噪聲，同時仍然捕捉底層信號行為。最后，為了提高效率，我們提供了一個更智能的示例代碼，即采用循環緩沖區而不是在每個時間間隔移動數據。

在下一篇博客中，我們將利用 [Red Pitaya] 的 FPGA 功能來實現一個 4 抽頭 FIR 濾波器數字電路！
