一、前言

碳化硅(SiC)作為第三代寬禁帶半導體，SiC MOSFET因其高耐壓、高頻開關、耐高溫、低通態電阻、低開關損耗和內阻隨溫度漂移小等特點，已廣泛應用于高頻、高壓功率系統，如新能源汽車與充電樁、光伏與儲能、航天、航空、通信等領域。目前，碳化硅(SiC)已經得到大批量驗證，其可靠性遠優于傳統硅(Si)器件。

在傳統工業級電源中，面對高母線電壓下功率器件耐壓不足的問題往往需要雙管反激拓?fù)鋪?lái)解決，從而導致成本升高。市面上的方案通常為固定頻率、無谷底導通，隨著母線電壓越高開關損耗越大，即使使用了SiC方案，通常也需要額外的SiC專用驅動芯片，還需要考慮上電時序等諸多問題，難以在小體積系統中集成。

在消費領域中，隨著碳化硅產能的擴張和良率提升，成本正在快速下降，SiC功率器件也已經逐步滲透到消費級產品中，尤其是PD快充一直追求小體積、高集成度、高效率和低成本的應用場景。

隨著第三代半導體發展，國內已有直驅GaN方案，但面向消費級市場直驅SiC的專用PWM控制器，國內仍處于空白，針對上述這些問題，茂睿芯推出了國內首款小6 pin直驅SiC MOSFET的flyback AC/DC產品-MK2606S。

二、MK2606S引腳圖

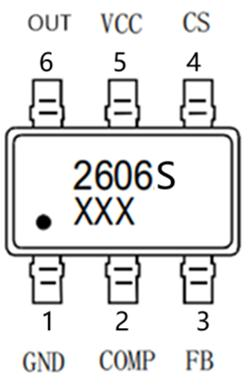

MK2606S引腳圖

三、MK2606S典型應用場景

AC/DC適配器

PD充電器

組串逆變器輔源

工業輔助電源

儲能系統輔源

汽車直流充電樁輔源

四、MK2606S關鍵產品特征

支持16~30V寬VCC供電

驅動電壓16V，可以直驅SiC MOSFET

支持135kHz開關頻率

專有的軟起機方案，在開機時可以降低次級同步整流尖峰

抖頻功能，優化系統EMI

恒功率、Line OVP功能可開放

SOT23-6封裝

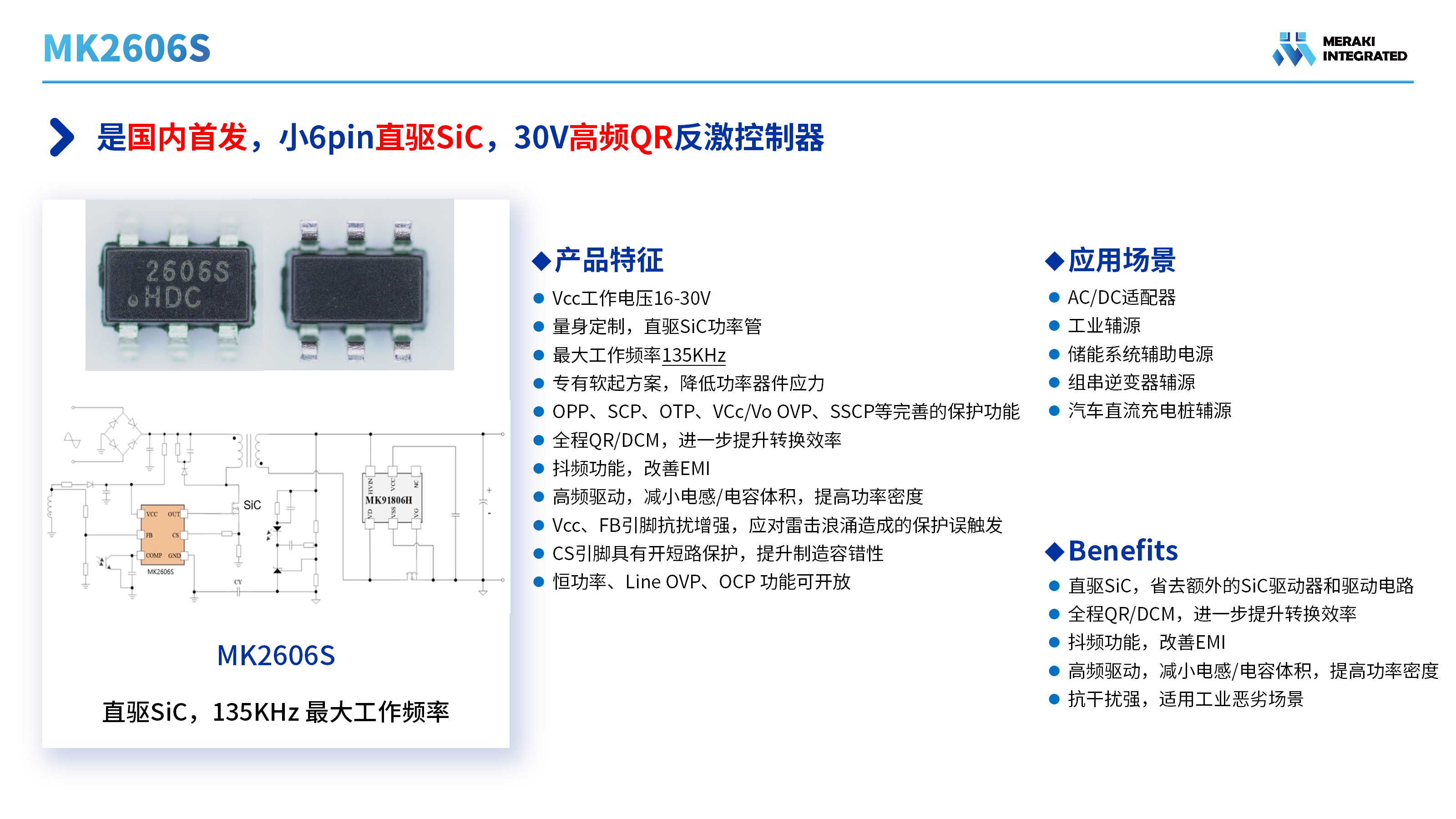

MK2606S一圖了解

五、MK2606S直驅SiC方案在工業輔源上的優勢

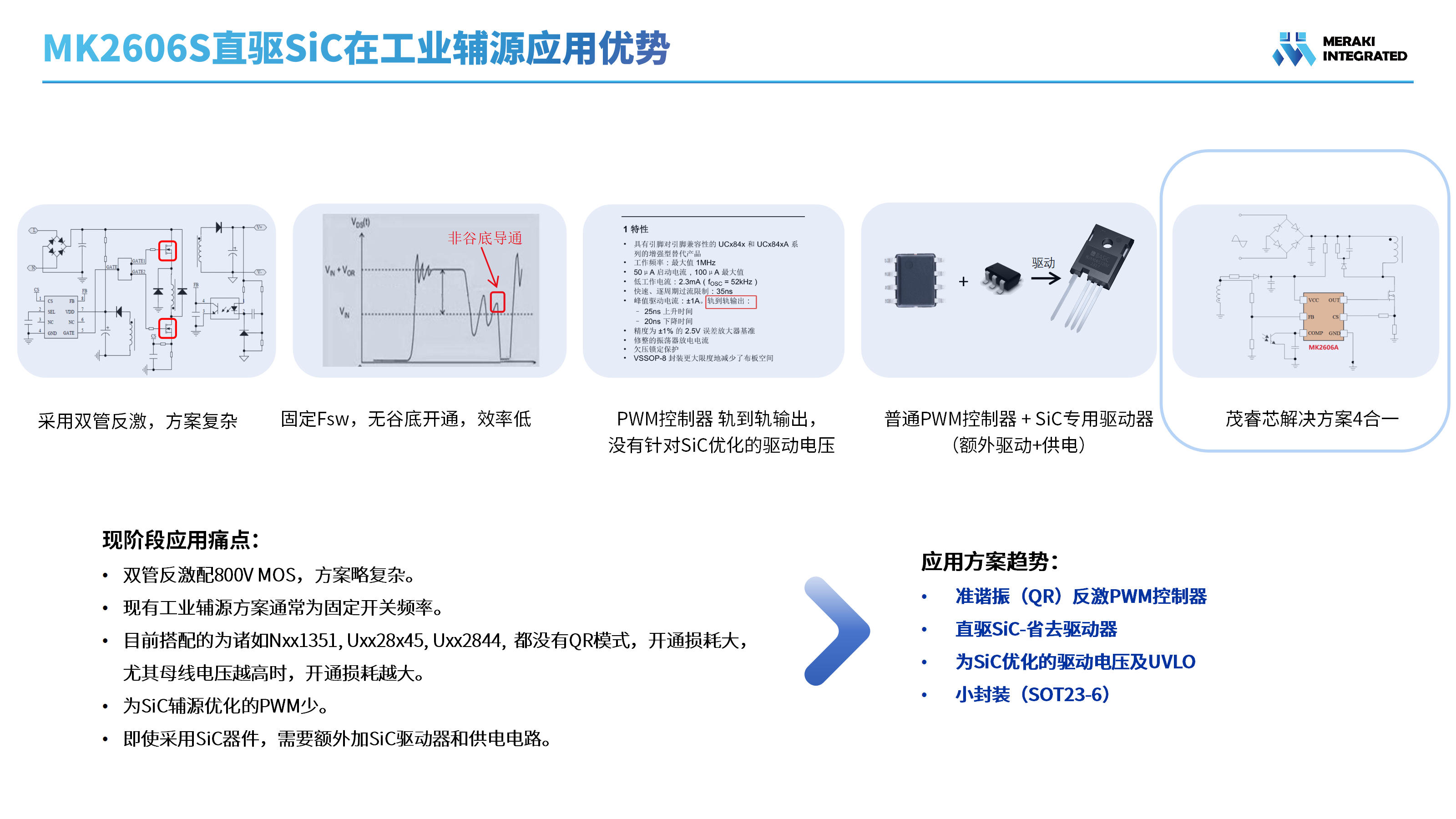

1、工業輔源現階段應用痛點

由于母線電壓高，1200V耐壓的Si MOSFET難以選擇，且價格高，通常需采用雙管反激配800V Si MOSFET，方案略復雜;

現有工業輔源方案通常為固定開關頻率，各負載段效率難以優化;

目前搭配的為諸如Nxx1351, Uxx28x45, Uxx2844, 都沒有QR模式，開通損耗大，尤其母線電壓越高時，開通損耗越大;

為SiC輔源優化的PWM少;

即使采用SiC MOSFET，仍需要額外加SiC驅動器和供電電路，還需要考慮上電時序等諸多問題;

2、MK2606S 應用優勢

MK2606S可以直驅SiC，省去驅動器和供電電路，其SiC耐壓做得更高，選型更容易，同時采用QR模式，降低了開關損耗等等。

六、MK2606S直驅SiC方案在適配器上的優勢

1、MK2606S直驅SiC方案大內阻可替小內阻Si方案

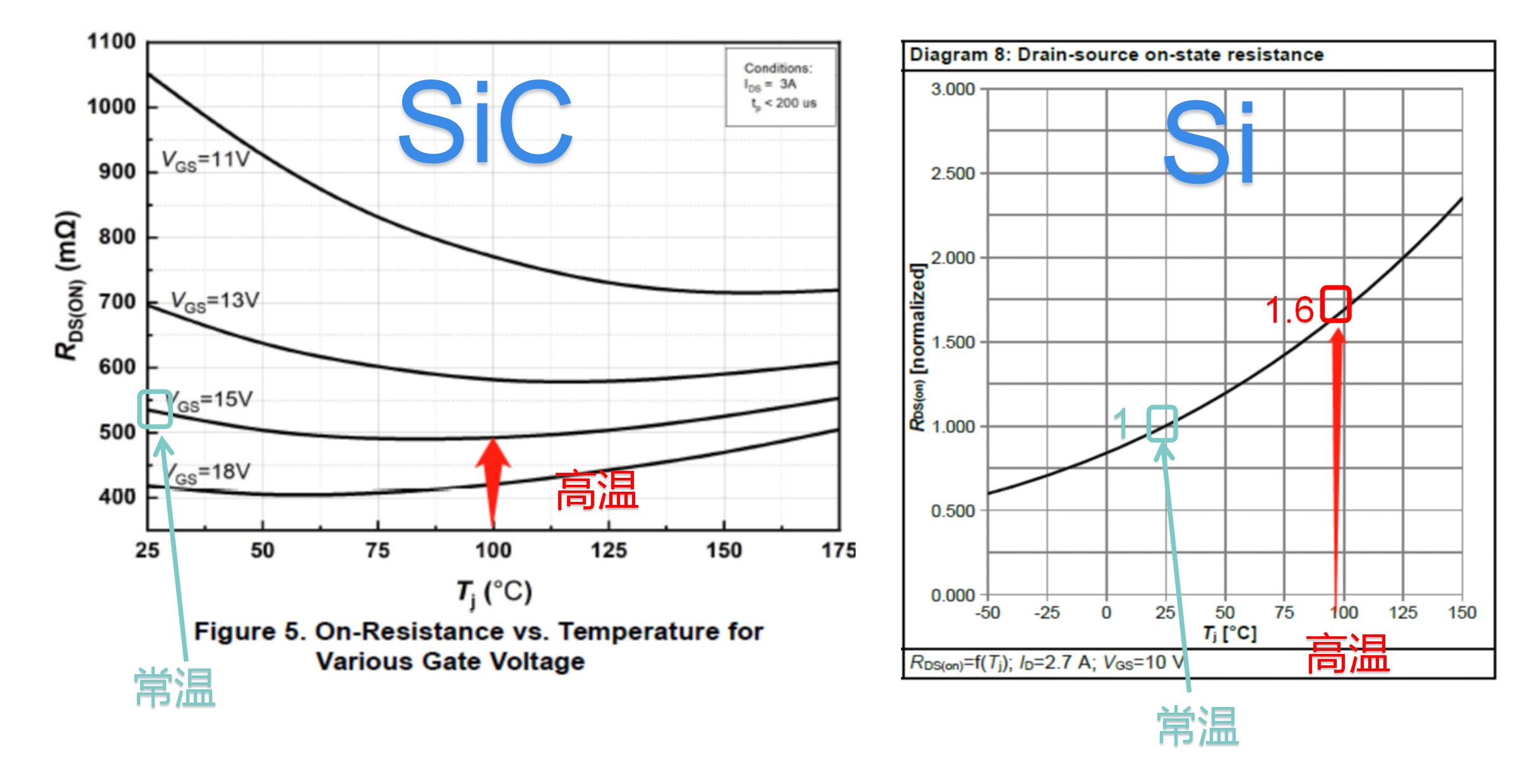

眾所周知，碳化硅(SiC)的內阻隨溫度變化小，由下圖可見，對比常溫25℃和高溫100℃的SiC和Si內阻曲線，Si的Rdson上漲了1.6倍，而SiC Rdson無明顯上漲。

注：通過采用48W 12V/4A適配器評估，工作頻率均為135kHz，功率管封裝均為T(mén)O252，且在同一塊PCB上進行對比。

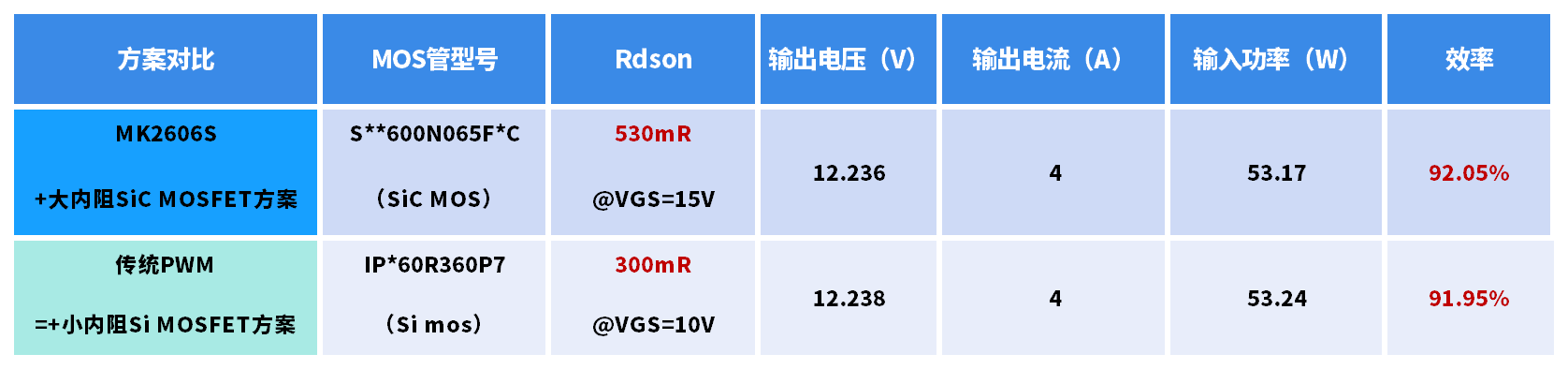

上表可見，在輸入90Vac滿載12V/4A老化30min，雖采用了MK2606S+大內阻的SiC方案，但效率比小內阻的Si方案仍要優秀，高出0.1%。

2、MK2606S 直驅SiC方案比Si方案溫度更低

工作頻率均為135kHz，功率管封裝均為T(mén)O252，且在同一塊PCB上進行對比。

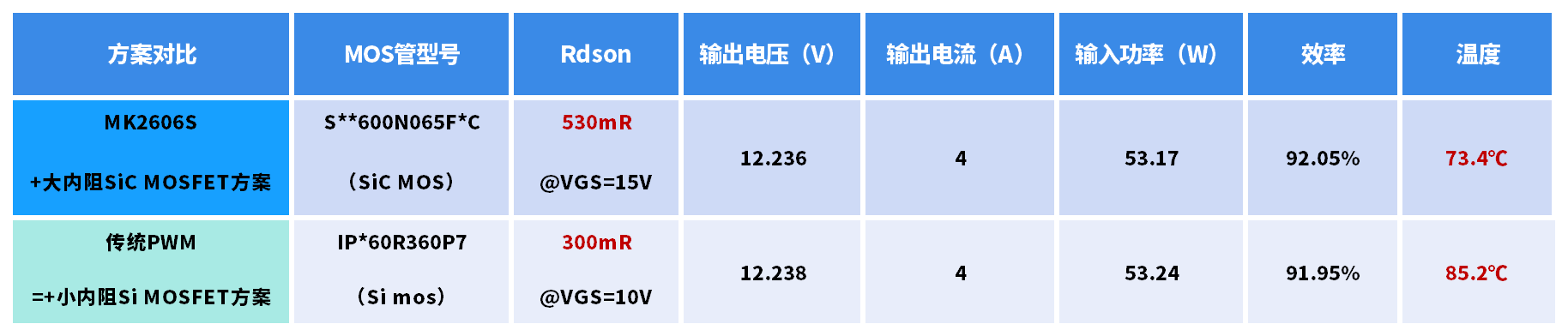

實驗可見，在效率相差很小的前提下，MK2606S +SiC方案比傳統PWM +Si方案MOS表面溫度低11.8℃，這也是得益于SiC比傳統Si具有更優異的導熱率。

SiC的熱導率尤為突出，比Si和GaN都要好，所以在效率相當?shù)臈l件下，SiC的溫度要低于Si，這一特性在實際的產品應用中，能大大降低散熱材料帶來的額外成本上升，譬如在適配器產品中甚至可以去掉散熱器，進一步提高產線生產效率和降低人工組裝成本。

MK2606S+大內阻SiC方案可替小內阻Si方案，且效率更高、導熱更好、溫度更低!

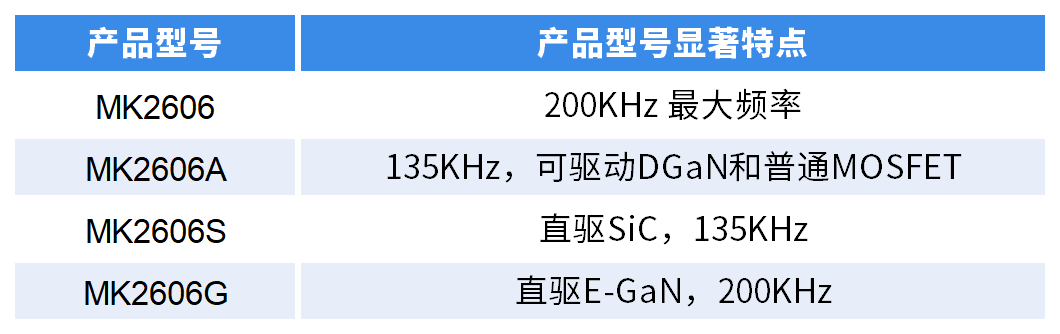

七、MK2606系列選型表

八、結語

茂睿芯作為國內一站式解決方案的集成電路廠商，始終走在行業前沿。早在氮化鎵(GaN)技術興起之初，茂睿芯便率先推出直驅式GaN控制芯片，并針對PD快充市場優化推出多功能集成芯片MK2697G，該產品至今仍是廣受市場歡迎的主流方案之一。當前，隨著碳化硅(SiC)技術廣泛應用，茂睿芯再次把握產業趨勢，推出面向工業與消費類電子領域的直驅SiC專用PWM控制器MK2606S。目前，該產品性能已通過大量客戶應用驗證，穩定可靠，歡迎體驗使用，期待您的反饋與合作!
