Microchip Technology MTCH9010評估套件是一款完整系統，旨在輕松展示MTCH9010液體檢測器的功能和多功能性。該套件配備兩塊傳感器板，一塊是電容式傳感器板，另一塊是電導式傳感器板。

數據手冊：*附件：Microchip Technology MTCH9010 評估套件數據手冊.pdf

Microchip MTCH9010套件利用MCP2221A USB至UART橋進行通信，通過MTCH9010的增強配置模式實現傳感器數據流和設備配置。評估套件使用戶能夠輕松地將自定義傳感器與MTCH9010進行接口連接和測試，為快速開發和實驗提供了一個多功能平臺。

特性

• 液體檢測和指示
  • 包括兩塊傳感器板：一塊是電容式，另一塊是導電式
  • 檢測led指示液體檢測
  • Heartbeat LED提供系統狀態更新
• 使用滑動開關或UART配置MTCH9010
  • 使用滑動開關進行簡單配置：
    • 選擇容性或?qū)щ娦愿袘?yīng)模式
    • 通過板載電位計調整液體檢測閾值
    • 可選擇睡眠周期（四個選項），以優化功耗
    • 通過UART啟用傳感器數據流
    • 啟用增強配置模式
  • 使用UART接口進行高級配置：
    • 訪問增強設置以實現更精確的控制和定制
• USB與UART通信
  • MCP2221A USB轉UART橋接器，方便數據記錄和通信
  • 板載狀態led指示與主機計算機成功枚舉
• 多種電源選項
  • 通過USB直接為電路板供電，方便使用
  • 板載LDO確保低功耗應用的穩定3.3V運行
  • 允許與外部電源集成，進行系統評估
• 可靠的板載電源管理

布局

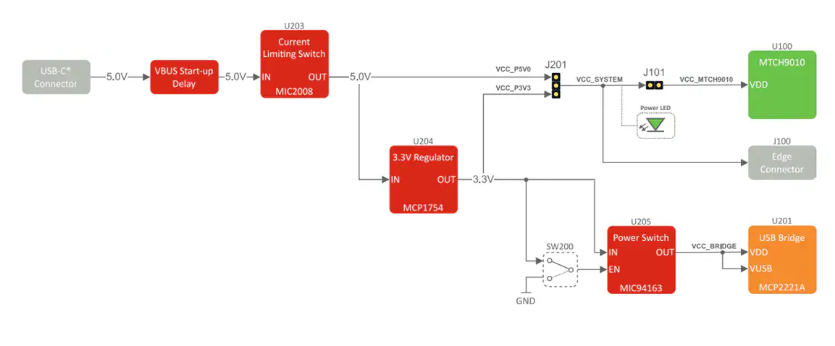

電源概述

MTCH9010液體檢測評估套件：快速上手指南與應用解析

概述

Microchip推出的MTCH9010評估套件是一款專為液體檢測應用設計的完整開發平臺。該套件基于MTCH9010液體檢測芯片，支持電容式和導電式兩種傳感模式，為用戶提供了快速驗證、定制開發和系統集成的理想環境。

核心功能亮點

1. 雙模式液體檢測

• 電容式傳感 ：適用于非接觸式液體檢測，如液位監測、泄漏檢測
• 導電式傳感 ：直接接觸液體，適用于導電性液體的檢測
• 可通過板載撥碼開關快速切換傳感模式

2. 靈活的配置方式

• 撥碼開關配置 ：無需編程即可設置基本工作參數
• UART增強配置 ：通過MCP2221A USB轉UART橋接器進行高級參數調整
• 可調檢測閾值 ：100 kΩ電位器實現靈敏度精確調節

3. 完善的電源管理

• 多電源輸入 ：支持USB-C供電或外部電源（3.3V/5V可選）
• 智能保護 ：MIC2008限流開關提供軟啟動和過流保護（500 mA限流）
• 精確功耗測量 ：專用測量接口(J101)用于MTCH9010功耗分析

快速上手步驟

1. 硬件連接

1. 選擇電容式或?qū)щ娛絺鞲衅鞑⑦B接到對應接口(J103/J102)
2. 通過USB-C線纜連接電腦與評估板
3. 設置電源跳線(J201)選擇供電電壓(3.3V或5V)

2. 基礎配置

1. 設置操作模式開關(SW101)：CAP(電容)或CON(導電)
2. 調節閾值電位器：順時針旋轉提高檢測靈敏度
3. 選擇睡眠周期(SW104)：2s/16s/128s或外部喚醒

3. 狀態監控

• 檢測指示燈 ：液體檢測時點亮
• 心跳指示燈 ：系統正常運行指示（頻率與睡眠周期相關）
• 錯誤指示 ：雙燈閃爍表示系統異常

高級功能應用

增強配置模式

通過UART接口啟用增強配置模式(SW102=ON)，可訪問MTCH9010全部寄存器，實現：

• 傳感器參數精細調整
• 檢測算法優化
• 功耗模式定制

外部控制接口

J100接口提供完整的系統擴展能力：

• VDD/GND：電源輸入/輸出
• Detect/Hbeat：檢測狀態和心跳信號輸出
• Wake：外部喚醒輸入
• UART TX/RX：串行通信接口

傳感器設計建議

電容式傳感器

• 串聯10 kΩ電阻(R113)用于高頻噪聲濾波
• 根據傳感器電容值調整串聯電阻大小
• 保持傳感器與地之間的適當間距

導電式傳感器

• 使用10 kΩ上拉電阻(R111, R112)保持信號穩定性
• 考慮電極材料和液體化學兼容性
• 優化電極間距和形狀以提高檢測一致性

功耗優化策略

MTCH9010支持多種低功耗模式：

• 睡眠周期可調 ：2s/16s/128s或外部喚醒
• 自動喚醒檢測 ：定期檢測液體狀態
• 動態功耗管理 ：根據檢測結果調整工作模式

實際應用場景

工業領域

• 冷卻液液位監測
• 化學液體泄漏檢測
• 設備潤滑系統監控

消費電子

• 智能家電液體檢測
• 醫療設備液體監控
• 環境監測系統

物聯網應用

• 遠程液體監測節點
• 電池供電的長期監測設備
• 智能農業灌溉系統
