SN54SC1G125-SEP 是一款具有 3 態輸出的單線驅動器。當輸出使能（OE）輸入引腳處于邏輯高電平時，輸出被禁用。當 （OE） 處于邏輯低電平時，真實數據從 A 輸入傳遞到 Y 輸出。
*附件：sn54sc1g125-sep.pdf

特性

• 視頻 TBD-01XE
• 輻射 - 總電離劑量 （TID）：
  • TID 表征高達 50 krad（Si）
  • TID 性能保證高達 30 krad（Si）
  • 每個晶圓批次的輻射批次驗收測試 （RLAT），最高可達 30 krad（Si）
• 輻射 - 單事件效應 （SEE）：
  • 單事件閂鎖 （SEL） 免疫性在 125°C 時高達 50 MeV-cm2/mg
  • 單事件瞬態 （SET） 表征高達 LET = 50 MeV-cm2/mg
• 1.2V 至 5.5V 的寬工作范圍
• 5.5V 容差輸入引腳
• 支持標準引腳排列
• 高達 150Mbps（5V 或 3.3V VCC）
• 閂鎖性能超過 100mA（符合 JESD 78 標準）
• 空間增強型塑料：
  • 支持國防和航空航天應用
  • 受控基線
  • Au鍵合線和NiPdAu鉛表面處理
  • 符合 NASA ASTM E595 釋氣規范
  • 一個制造、組裝和測試站點
  • 延長產品生命周期
  • 產品可追溯性

參數

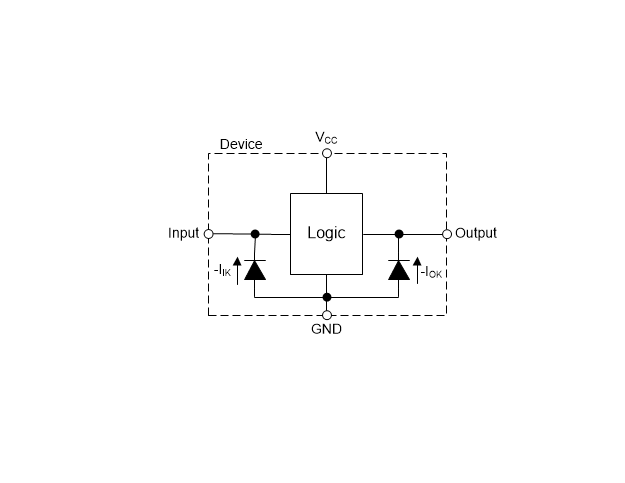

方框圖

?1. 產品概述?
SN54SC1G125-SEP 是一款輻射耐受的單總線緩沖門，具有三態輸出，適用于航空航天和國防應用。其主要特點包括：

• ?輻射耐受性?：總電離劑量（TID）達50 krad(Si)，單事件鎖定（SEL）免疫至50 MeV-cm2/mg（125°C）。
• ?寬工作電壓范圍?：1.2V 至 5.5V，支持5.5V容限輸入引腳。
• ?高性能?：傳輸速率達150Mbps（5V或3.3V供電），符合JESD78標準。
• ?封裝?：采用SOT-23（5引腳）封裝，尺寸為2.9mm × 2.8mm。

?2. 功能描述?

• ?三態輸出控制?：當輸出使能（OE）為低電平時，輸入A的數據直接傳遞至輸出Y；OE為高電平時，輸出為高阻態。
• ?應用場景?：用于數字信號使能/禁用、LED控制等。

?3. 關鍵參數?

• ?電氣特性?：
  • 輸入電壓范圍：0V 至 VCC。
  • 輸出驅動能力：高電平輸出電流（IOH）達-32mA，低電平輸出電流（IOL）達32mA。
• ?開關特性?：
  • 傳輸延遲低至2ns（5V供電，CL=15pF）。
  • 輸出使能/禁用時間（ten/tdis）優化為1.5ns至44ns（取決于供電電壓）。

?4. 設計注意事項?

• ?電源管理?：需在VCC引腳附近放置0.1μF去耦電容。
• ?布局建議?：信號走線寬度8-12mil，避免90°拐角，優先使用阻抗控制走線。
• ?未使用引腳處理?：輸入引腳需上拉/下拉，輸出引腳可懸空。

?5. 文檔支持?

• 包含詳細引腳配置、絕對最大額定值、熱性能參數及典型應用電路圖。
• 提供輻射性能測試數據、封裝機械尺寸及訂購信息。
