本文導讀

電磁兼容（EMC）測試，是確保各類電子產品穩定安全工作的重要測試環節。測試電源在其中不僅要提供“穩定純凈”的基準電源，更要具備復雜的干擾模擬功能。PSA6000電源如何滿足這些嚴苛要求？本文詳細解析。

“穩定”且“純凈”的基準電源

這是測試電源最根本作用。EMC測試的目的是測量設備自身產生的電磁騷擾，及評估其抗外界干擾能力。這就要求測試開始時，設備接收到的電源本身必須是“干凈”的，沒有額外的噪聲和干擾。低噪聲輸出在輻射發射（RE）和傳導發射（CE）測試中，電源噪聲過大會抬高測試背景噪聲，甚至直接導致被測設備測試失敗。高質量的測試電源必須具有極低的輸出噪聲和紋波，確保測量到的騷擾信號真正來自被測設備，而非電源干擾。

電壓穩定性

測試全程需要穩定、精確的電壓和頻率，確保被測設備始終工作在額定狀態。電源的任何漂移或波動都會改變被測設備的工作狀態，直接影響發射和抗擾度測試結果的準確性和重復性。

PSA6000電源的技術優勢

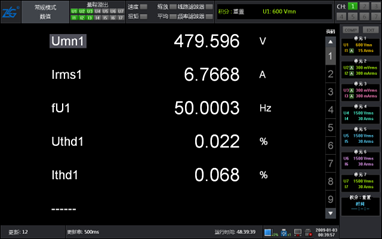

致遠儀器PSA6000電源擁有最高0.05%總諧波失真度、0.1%高精度電壓控制，400Vac輸出時紋波低至250mVrms，為EMC測試提供穩定可靠的電源基礎。

thd低至0.2%

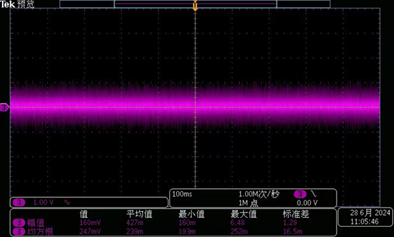

400Vac紋波

低至250mVrms

“復雜”且“多變”的干擾模擬

抗擾度測試要求測試電源能夠精確模擬各種復雜的電網環境，包括電壓暫降、諧波干擾、閃爍等多種干擾場景，對電源的動態響應和功能多樣性提出嚴苛要求。電壓暫降、短時中斷和電壓變化

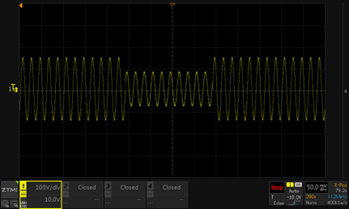

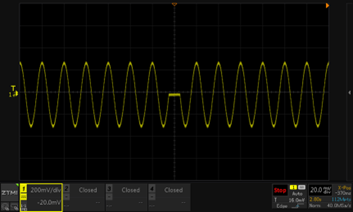

測試要求：按照IEC 61000-4-11/34等標準要求，電源需模擬電網電壓突然下降（如從220V降至70V）、完全中斷（0V）或緩慢變化等復雜波形。

PSA6000電源應用特點：內置常用測試標準，支持最高9999步波形編程，步進時間精度低至1ms，能夠精確復現各種電壓變化場景。

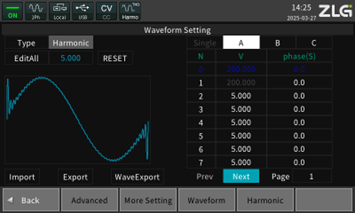

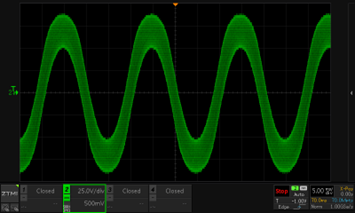

諧波、間諧波抗擾度測試要求：模擬電網中含有諧波失真（如來自其他非線性設備）的供電環境；PSA6000電源應用特點：可輸出特定次數和幅度的諧波電壓，提供工頻100次諧波注入測試能力，全面驗證設備的諧波抗擾度。

閃爍（Flicker）測試測試要求：模擬由于負載變化（如大電機啟動）引起的電網電壓波動，這種波動會導致燈光閃爍；PSA6000電源應用特點：配合PA8000H高精度功率分析儀及TDS智能控制軟件，能夠根據標準要求模擬不同幅度和頻率的電壓波動。

總 結

測試電源在EMC測試中遠不止一個“供電插座”那么簡單，它承擔著三個關鍵角色：

測試的“基準源”：提供純凈、穩定的電源，確保測試起點準確無誤；

測試的“環境模擬器” ：精確生成各種電網失真和故障，測試設備的抗干擾能力；

測試的“可靠保障” ：隔離外界電網干擾，保障測量結果的真實有效。
