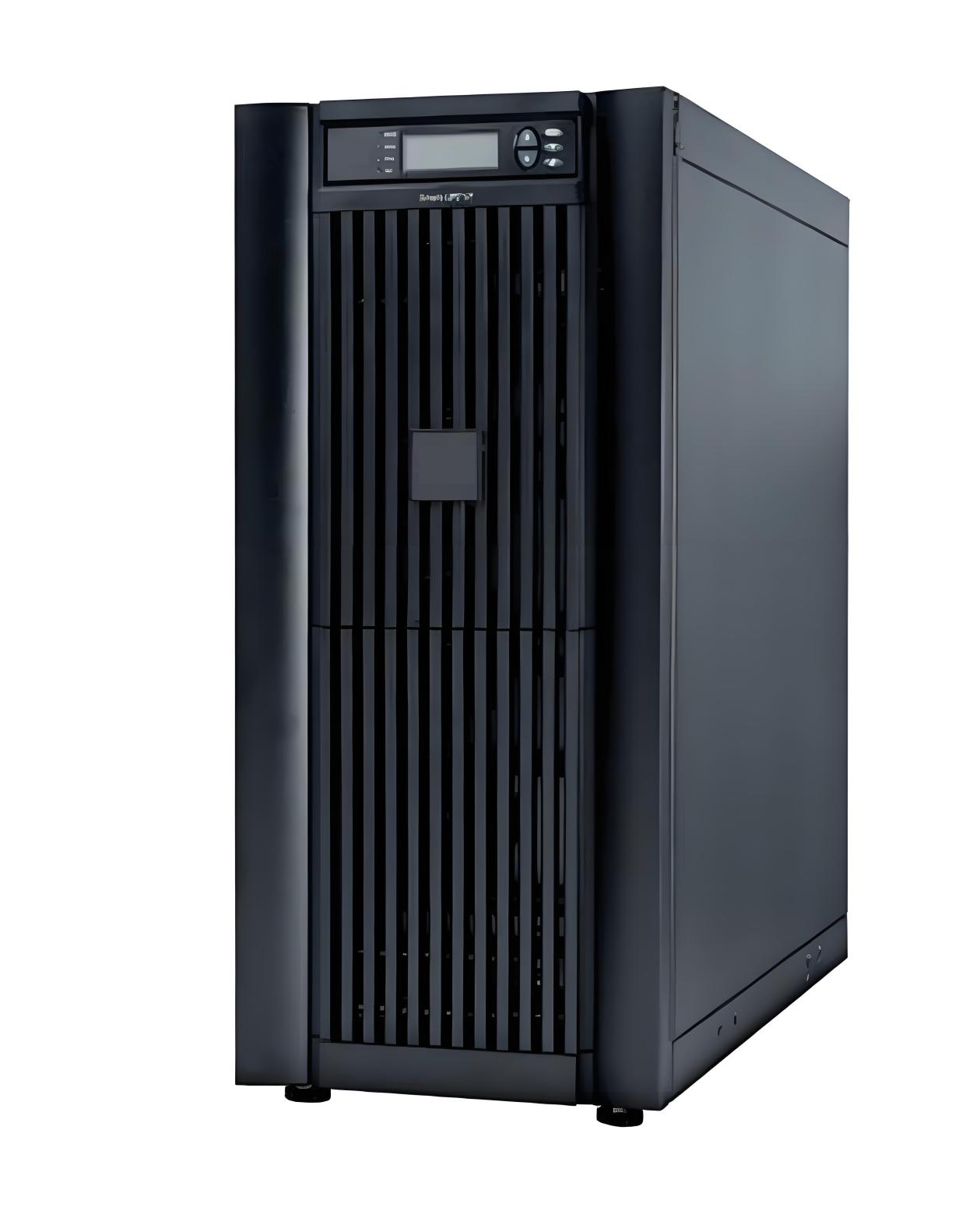

??UPS為Uninterruptible Power Supply首字母縮寫。中文全稱為不間斷電源，它是一種內部含有儲能裝置（通常是蓄電池），以逆變器為主要組成部分，能為負載提供持續、穩定、不受任何外部電源的中斷干擾的電力電子設備。一般分在線式和后備式，在銀行、數據中心，電信、國防等領域有重要的應用價值。

UPS的核心價值在于預防和解決電網中存在的各種顯性、隱性電力問題，確保連接到其上的關鍵設備（如服務器、網絡設備、醫療儀器、工業控制系統等）永不掉電，并能獲得高質量的電能。

主要預防、解決的電力問題包括：??

完全斷電：各種原因的電網徹底中斷，失去了電力來源；

1. 電壓驟降/驟升：電壓瞬間大幅降低或升高，這很可能導致設備重啟或損壞；
2. 電壓浪涌：電壓瞬間且短時高峰，這可能損壞設備，或者導致設備異常動作；
3. 頻率波動：電網頻率不穩定；
4. 諧波失真：電流/電壓波形畸變，這些畸變的諧波會引起設備溫升異常，從而進一步影響設備效率和使用壽命；
5. 電噪聲：架空輸電線路上因?yàn)榉N種原因帶來的電噪聲會迭加到電源上，引發高頻干擾，最后傳導到后端電子設備的CPU /GPU/DSP/FPGA等邏輯器件，這些器件對噪音很敏感，容忍度低，干擾會引發程序混亂，數據錯誤，使得所有的計算結果都不可信。

UPS電源的主要類型：

??

根據工作原理和性能，UPS主要分為以下三類：

后備式UPS：??

• 工作原理：正常情況下，市電直接通過旁路為設備供電，同時為電池浮充。當市電異常時，切換為電池逆變供電。這種拓譜存在數毫秒的切換時間，優秀的電路，可以保證到2ms的切換時間；
• 特點：結構簡單、成本低、效率高，但輸出電源質量一般。適用于個人電腦、普通外設等對電力要求不高的場景.

在線互動式UPS：??

• 工作原理：比后備式多了一個自動穩壓器（AVR），能自動調節輸入電壓，減少電池使用次數。切換時間比后備式更短。
• 特點：具備一定的穩壓功能，保護能力更強。常用于網絡設備、小型服務器等。

雙變換在線式UPS：

• 工作原理：市電進入設備后，先被整流濾波電路轉換為直流電，這個直流電同時用于給電池充電和傳送給逆變器，逆變器再將直流電轉換為純凈、穩定的交流電輸出。雙變換在線式UPS的優點是，無論市電是否正常，負載始終由自身的逆變器供電，實現了“零切換時間”。
• 特點：提供最高級別的保護，能獲得很穩定輸出電源，是數據中心、關鍵醫療和工業設備等的主流選擇。

UPS電源中電流電壓傳感器的應用??

電流與電壓傳感器是系統的“感官神經”??

在現代化的UPS電源系統中，電流和電壓傳感器扮演著至關重要的角色，是系統的“感官神經”。它們?nèi)缤祟惖摹把劬Α焙汀岸洹?，?shí)時、準確地監測著電壓波動、電流流動的每一個細節，是保障UPS高效、安全、可靠運行的核心元件。

一、 應用位置與核心功能??

根據產品的定位和設計者的需求，電流和電壓傳感器被布置在UPS的如下幾個關鍵節點上：

1.?總電源輸入端監測：??

功能：實時監測市電電源輸入的電壓和電流值。

??

作用：

• 判斷市電狀態：檢測市電是否存在、電壓的波動是否在允許范圍內，這是決定后備式UPS是否需要進行電池逆變供電的首要依據；
• 浪涌與故障保護：檢測到輸入浪涌或過大電流時，觸發保護電路，防止損壞內部元件；
• 計算輸入功率：為系統效率計算和負載管理提供數據。

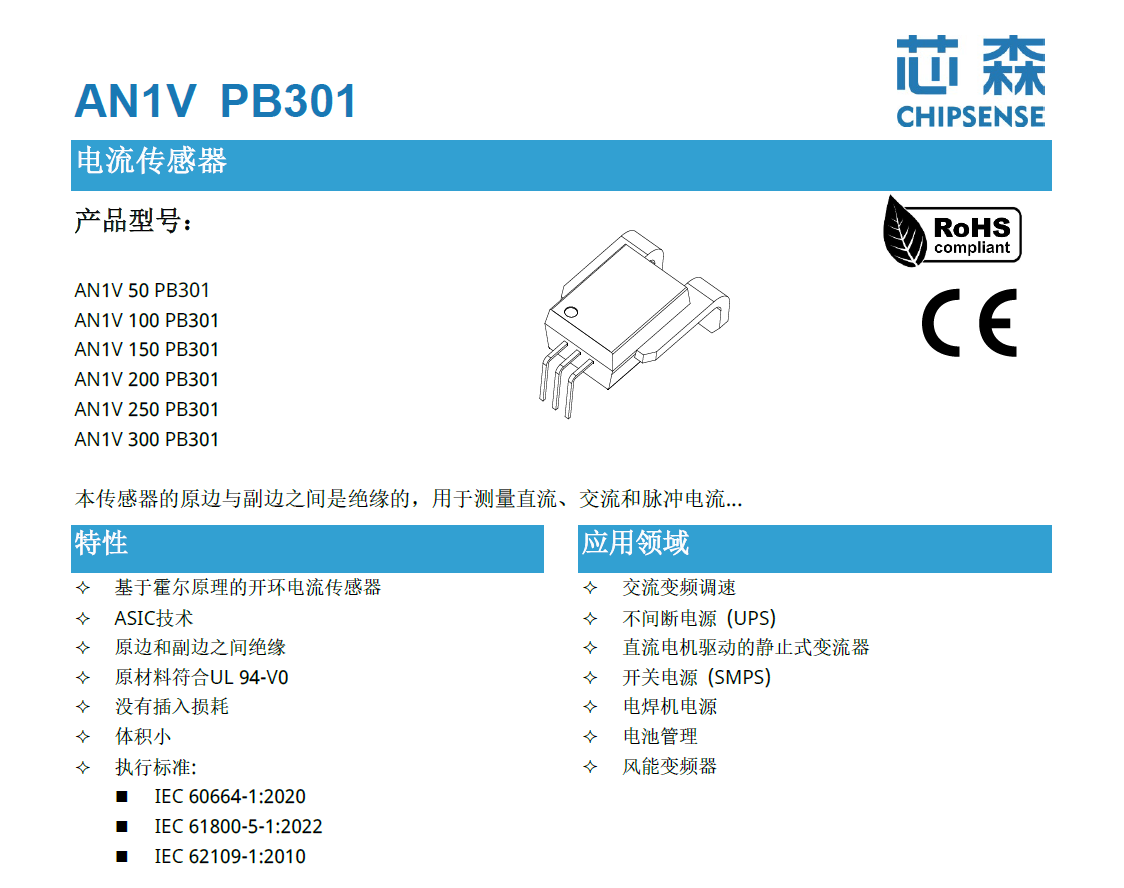

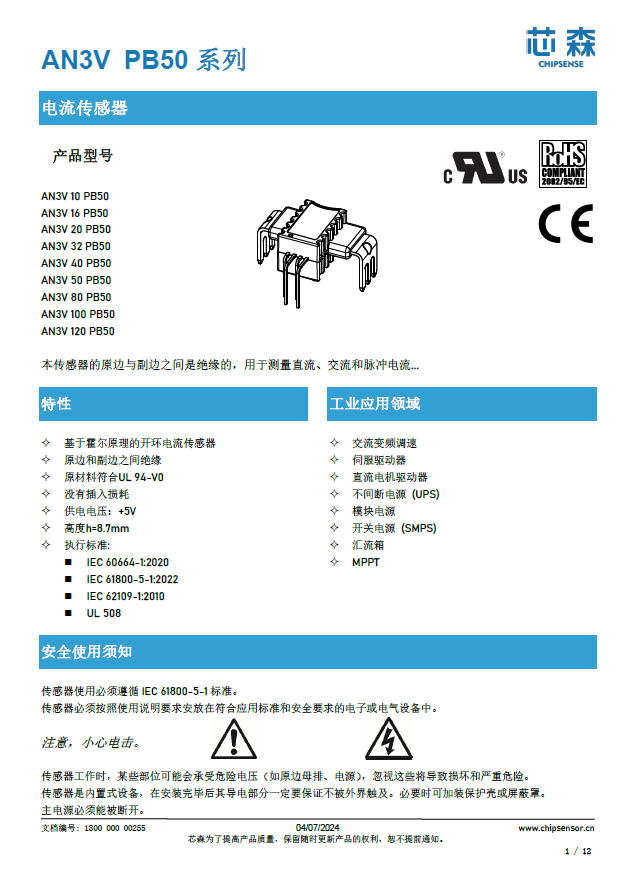

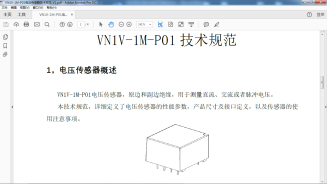

在輸入端，通常可以選擇VN1V-1M系列的電壓傳感器用于檢測市電電壓輸入，該器件放置在電源濾波器(如果有的話)的后端。緊跟著電壓傳感器VN1V-1M器件的后面，通常可以選擇AN1V或者AN3V的電流傳感器，用于檢測總輸入電流。這兩個器件的輸出信號，直接連到MCU/CPU/GPU/DSP/FPGA…，用于進行A/D轉換。最后計算出總輸入功率。

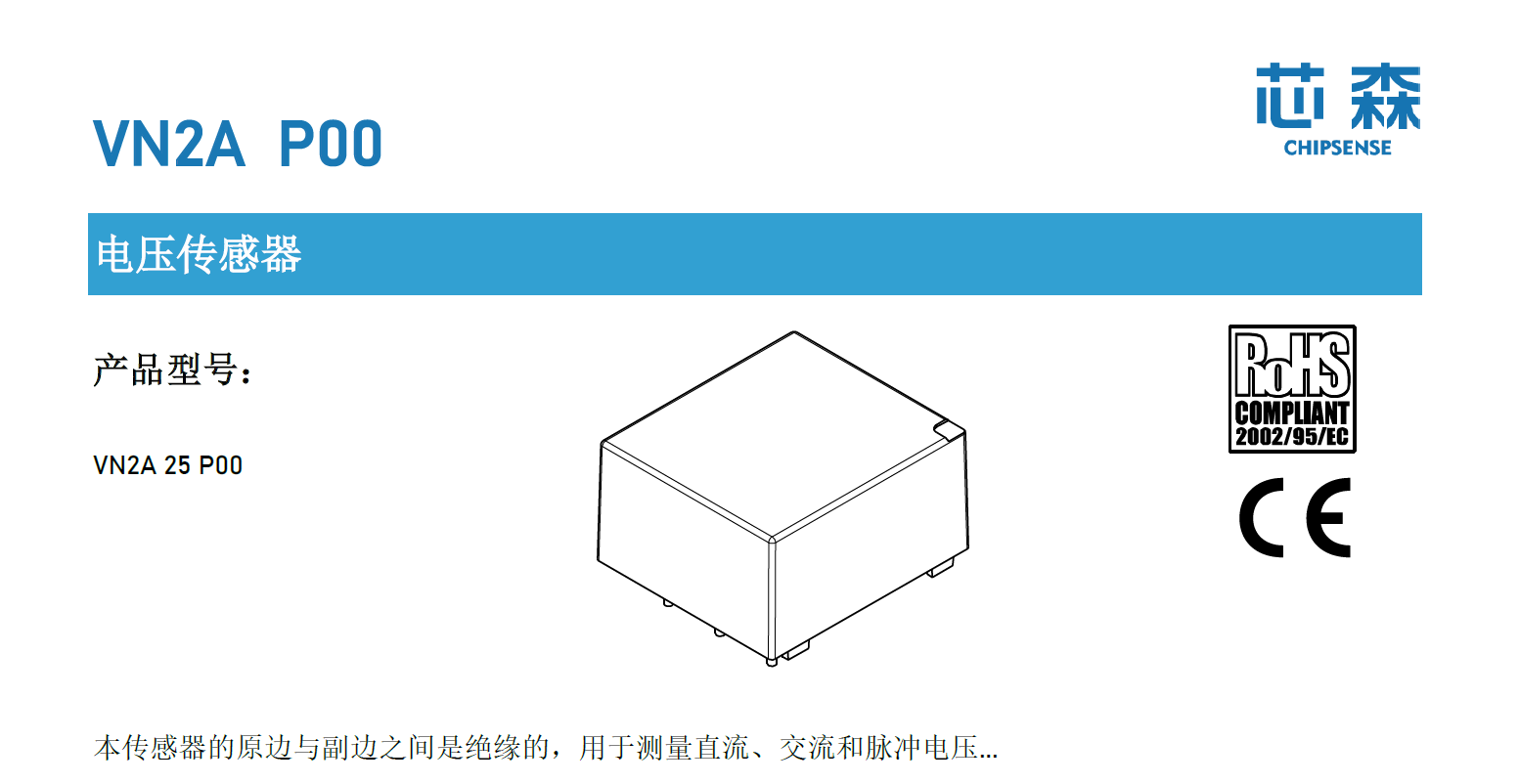

當然，出于采購便利的考慮，電壓傳感器也可以選用VN2A 25 P00。該款器件，兼容很多其它廠家的產品，例如LV25-P等等；

相比較于VN1V-1M，VN2A系列的器件，器件自身及其外圍的檢測電阻，功耗要高出數倍，帶來了更高的發熱量。

2.設備輸出端監測：??

??功能：實時監測逆變器輸出給負載的電壓和電流；

??作用：??

??穩壓控制：將輸出電壓反饋給控制芯片，通過閉環控制算法（如PID），實時調整逆變器的PWM控制，確保輸出電壓穩定在220V/50Hz，無論負載如何變化。這是保證??輸出電源質量??的關鍵。

??過載與短路保護：持續監測輸出電流，一旦超過設定閾值，立即觸發告警或切換至旁路，保護逆變器的功率器件不被燒毀。

??負載率計算：實時顯示當前負載占UPS容量的百分比，為用戶擴容和維護提供數據依據。

此處，同與電源輸入一樣，選用VN1V-1M/AN1V/AN3V這幾種器件即可。另外，因工頻50Hz的一個周期是20ms，屬于慢速器件，所以，對于器件的響應時間，沒有嚴格的限制，響應時間是1μs還是5μs，對于后端的數據處理影響甚微；

3.?電池監測：??

??功能：監測電池組的充、放電電流與電壓。

??作用：??

??智能充放電管理：精確控制充電電流（恒流/恒壓充電），避免過充而縮短電池壽命。放電時，根據電流和電壓精確計算剩余電量（SOC）和后備時間。

??電池健康診斷：通過監測充放電過程中的電壓電流變化，可以判斷電池老化程度和內阻變化，提前預警電池故障。

UPS電源里通常是12/24V或者是48V的電池組，對電池電壓的精確管控，專用IC會更合適，例如G3JY專用IC等。這里不可不提的是如何對電池電流的檢測。此處，建議是選擇從電池引一個合適尺寸的電纜線，穿過霍爾電流傳感器的方式，而不要是焊接在PCB板上的方式。甚至是電池的輸出電流只有20A也可以考慮此方法。長時間的大電流走PCB的銅箔，不是一個好的方法。

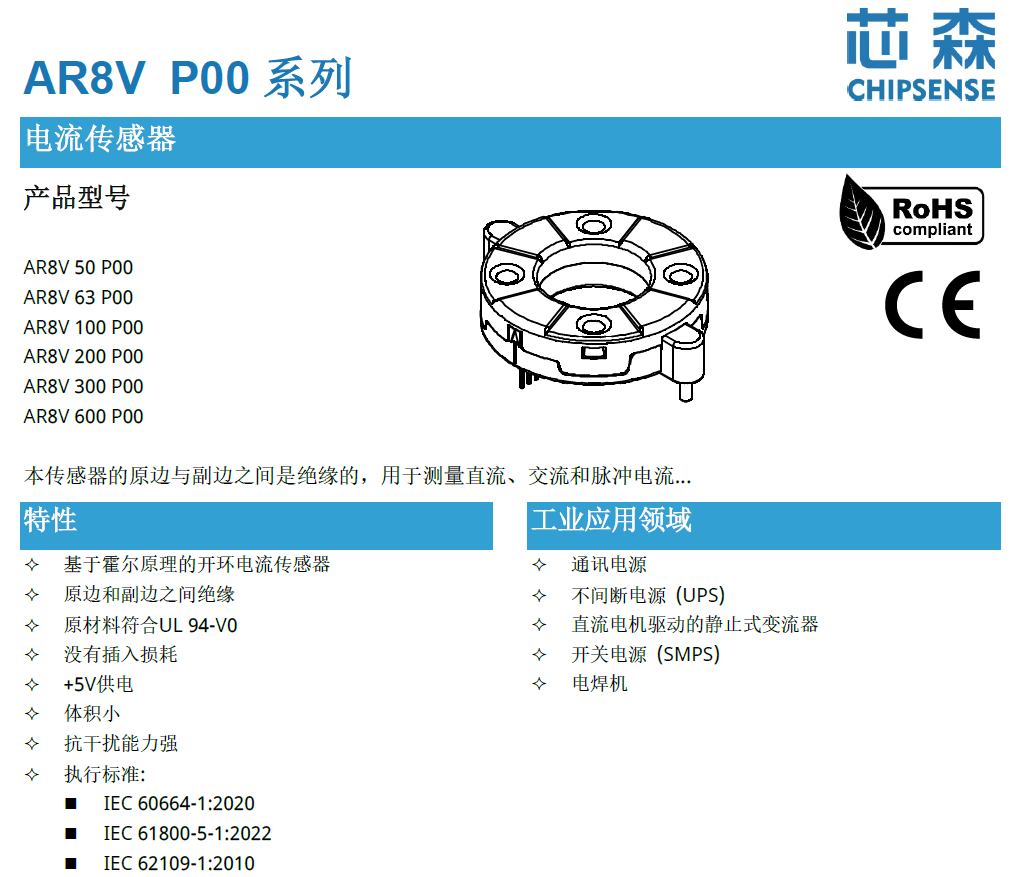

此處可以考慮AR8V 63A/100A檔的器件，該器件，焊接PCB板固定，中心的穿孔用于原邊電流輸入。該器件在做了校零處理后，器件的精度，相對誤差可以到0.3%左右；

??

二、 電壓電流傳感器對系統性能的提升??

1.?高精度與高可靠性：??

霍爾電流、電壓傳感器具有線性度高、低溫漂和快速響應時間（<1μs），確保了監測數據的準確性，使得UPS的控制和保護動作更加及時和精確。

2.?電氣隔離：??

傳感器實現了主回路（強電）與控制回路（弱電）之間的電氣隔離，保證了控制系統的安全，抗干擾能力強。

3.?智能化與數字化：??

傳感器輸出的模擬或數字信號實時的直接送入微處理器（MCU/DSP），使得UPS的主控芯片能夠?qū)崿F(xiàn)復雜的算法控制，這就實現了故障預測、數據記錄和網絡通信等智能化功能。

??

結論??

可以認為，沒有電流和電壓傳感器，UPS就只是一個“盲目的”電源轉換設備。正是通過這些無處不在的傳感器，UPS系統才能實時感知內外部電能的細微變化，并做出智能決策，從而忠實地履行其“不間斷供電”和“電源凈化”的使命，成為關鍵設備賴以信任的電力守護神。隨著物聯網和人工智能技術的發展，這些傳感器數據將進一步賦能UPS，使其向著提高預測性維護、更高效節能的智慧能源管理系統演進。
