一、項目背景

在新能源鋰電池電芯裝配車間，某企業引入發那科M-10iA系列機器人負責極片搬運與堆疊工序，該機器人采用EtherNet/IP協議作為從站設備，需接收核心控制系統的實時指令。車間主控制系統采用基于EtherCAT協議的運動控制卡（倍福CX5140）作為主站，承擔全產線的同步協調任務。由于兩種設備分屬不同協議體系（EtherNet/IP側重設備級通訊，EtherCAT專注高精度運動控制），存在天然的協議壁壘，導致機器人動作指令響應延遲、位置控制精度不足等問題，嚴重影響電芯堆疊的一致性（要求±0.02mm誤差）。經技術選型，最終采用遠創智控YC-EIPM-ECT智能網關構建跨協議通訊鏈路，實現運動卡對機器人的精準控制與數據采集。

二、項目痛點

1.協議體系：EtherCAT運動卡的實時控制幀（周期≤1ms）無法直接被EtherNet/IP機器人識別，傳統通過PLC中轉的方案導致指令延遲達80-120ms，造成極片堆疊錯位率超過3%。

2.同步精度不足：缺乏分布式時鐘同步機制，機器人抓取與傳送帶定位的時間偏差超過5ms，引發極片碰撞損耗，日均材料浪費成本超2000元。

3.惡劣環境干擾：車間存在高頻焊接設備產生的電磁干擾，普通轉換設備通訊丟包率達2.3%，導致機器人偶發停機，月均影響生產工時超16小時。

4.運維效率低下：設備故障需技術人員現場排查，平均響應時間超4小時，且缺乏數據追溯能力，無法快速定位是控制指令錯誤還是執行機構問題。

5.系統擴展受限：原有架構難以接入新增的質檢傳感器，需重新部署獨立通訊鏈路，增加了系統復雜度與成本。

三、遠創智控YC-EIPM-ECT協議網關功能簡介

作為整合工業網關核心特性與物聯網網關擴展能力的專業設備，YC-EIPM-ECT具備以下關鍵功能：

1.雙協議轉換核心：作為EtherNet/IP主站可掃描并管理發那科機器人從站設備（支持125-1000Mbps自適應），同時作為EtherCAT從站接入運動卡主站系統，實現雙向數據實時轉換（輸入輸出各支持256字節），轉換延遲≤50μs。

2.邊緣計算能力：內置邊緣計算網關模塊，支持本地數據預處理，可實現：

機器人位置指令的平滑濾波（消除高頻抖動）

異常值剔除（如極片抓取壓力異常值）

本地報警邏輯（關節溫度超閾值時觸發急停）

3.智能運維管理：作為智能網關提供豐富的診斷功能，包括：

通訊狀態實時監控（丟包率、延遲時間）

設備在線狀態指示與歷史記錄

支持通過以太網遠程配置參數與固件升級

4.工業級可靠性：符合數據采集器的嚴苛要求，采用：

寬溫設計（-40~85℃）與24VDC冗余供電

雙以太網端口支持鏈路冗余

抗電磁干擾認證（EN61000-6-2）

5.時鐘同步機制：支持EtherCAT分布式時鐘（DC），與運動卡的同步誤差≤1μs，確保多設備協同精度。

四、系統結構拓撲圖

五、解決方案描述

1.協議無縫橋接：網關作為EtherCAT從站接入運動卡主站，通過ESI文件配置實現PDO映射（將機器人控制字映射至EtherCAT輸出區0x0000-0x001F）；同時作為EtherNet/IP主站，采用顯式報文配置機器人輸入輸出Assembly對象（實例100/150），實現控制指令與狀態數據的雙向傳輸。

2.實時同步優化：啟用網關的分布式時鐘功能，將EtherCAT主站時鐘同步至機器人控制系統，使運動卡的位置指令與機器人執行機構的時間偏差控制在±1ms內，滿足極片堆疊的高精度要求。

3.邊緣智能處理：利用邊緣計算網關功能在本地實現：

指令插值運算（將運動卡的粗粒度指令轉換為機器人可執行的精細路徑）

數據壓縮傳輸（僅上傳關鍵生產數據至MES，減少帶寬占用30%）

異常工況判斷（當抓取力＜5N時自動觸發重試機制）

4.抗干擾部署：采用物聯網網關的布線規范，EtherCAT總線使用雙絞屏蔽線（阻抗100Ω），兩端配置75Ω終端電阻；網關安裝于遠離焊接設備的獨立控制柜，通過光纖收發器延長通訊距離至50米。

六、實施過程

1.前期準備

設備參數確認：獲取發那科機器人EtherNet/IP從站地址（192.168.1.10）、輸入輸出Assembly映射表；確認運動卡的EtherCAT周期（1ms）與PDO分配策略。

配置文件準備：導入網關GSDML文件至TwinCAT工程，加載機器人EtherNet/IP設備描述文件。

2.硬件部署

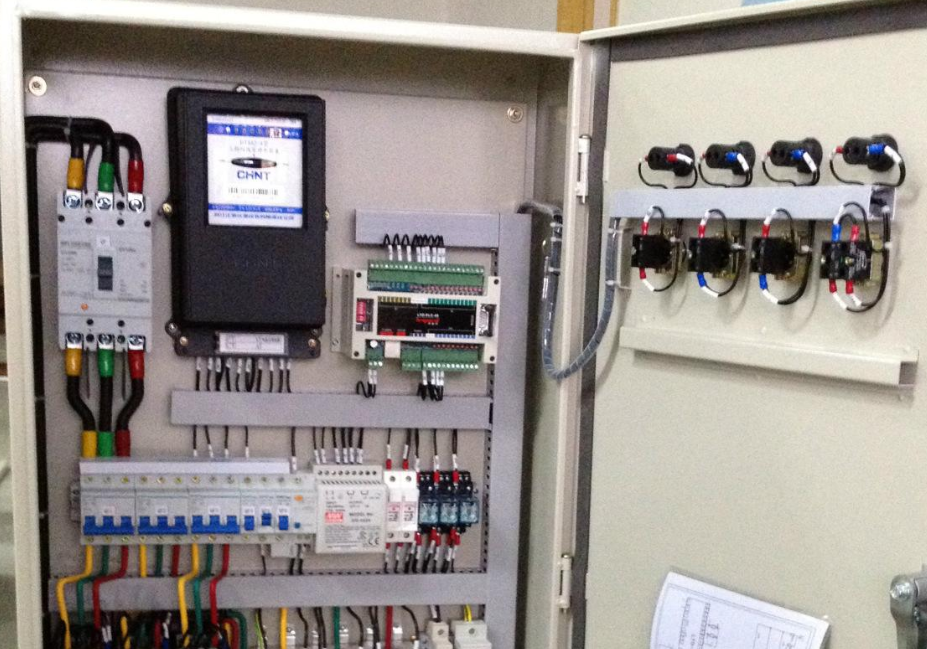

網關安裝：采用35mm導軌固定于運動卡控制柜內，連接PE保護地。

布線實施：

EtherCAT鏈路：運動卡X6端口→網關ECTIN端口（屏蔽層單端接地）

EtherNet/IP鏈路：網關EIPOUT端口→機器人控制箱X4端口（CAT6A屏蔽網線）

供電配置：接入24VDC冗余電源（18-30V），確保與PLC共地。

3.參數配置

網關配置：通過YC-Tool軟件設置：

EtherCAT側：從站地址0x0A，PDO輸入32字節（機器人狀態），輸出32字節（控制指令）

EIP側：掃描機器人設備，設置輸入輸出長度各32字節，通訊周期20ms

邊緣規則：關節位置偏差＞0.1mm時觸發報警

運動卡編程：在TwinCAT中編寫映射程序，將機器人控制指令關聯至%Q1000.0-%Q1007.7寄存器。

9.聯調測試

功能測試：驗證啟動/停止、位置指令、速度調節等基礎控制功能

性能測試：連續1000次循環測試，記錄指令響應延遲≤300μs

壓力測試：模擬電磁干擾環境，監測72小時通訊丟包率＜0.01%

七、應用效果

1.控制精度提升：機器人位置控制誤差從±0.15mm降至±0.02mm，極片堆疊合格率從97%提升至99.8%，日均減少材料浪費成本1800元。

2.響應速度優化：指令傳輸延遲從80ms壓縮至≤1ms，滿足電芯裝配的高速節拍需求（產線速度提升20%）。

3.運維效率改善：通過智能網關的遠程診斷功能，故障排查時間從4小時縮短至30分鐘，月減少停機工時14小時。

4.數據價值挖掘：數據采集器功能實現機器人運行參數（如關節溫度、負載電流）的實時上傳，為predictivemaintenance提供數據支撐，設備平均無故障時間（MTBF）延長30%。

5.擴展能力增強：網關支持最多8個EtherNet/IP從站設備，后續新增的視覺檢測傳感器可直接接入，無需額外配置。

八、項目實施前后效果對比

九、主流前景行業推薦

1.新能源電池制造：在疊片機、封裝機等設備中，工業網關可實現Profinet控制系統與EtherCAT伺服的實時協同，提升電池一致性。

2.生物醫藥制劑：在無菌灌裝生產線中，智能網關可保障PLC與EtherCAT灌裝設備的穩定通訊，符合GMP對數據追溯的嚴苛要求。

十、總結

本方案通過遠創智控YC-EIPM-ECT協議網關的多重核心能力——工業網關的協議轉換、邊緣計算網關的本地智能、物聯網網關的互聯擴展、智能網關的運維優化以及數據采集器的信息挖掘，成功破解了新能源制造中EtherNet/IP與EtherCAT的協議壁壘。實施后不僅帶來了顯著的生產效率提升和成本降低，更構建了基于數據驅動的設備管理新模式。隨著工業4.0的深入推進，此類多協議融合技術將成為智能制造的核心基礎設施，在新能源、半導體等高端制造領域發揮關鍵作用，推動工業通訊從"兼容互通"向"智能協同"的跨越式發展。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
