EsteemPCB Academy 是一個專注于 FPGA、嵌入式系統與硬件開發的技術學習平臺，致力于通過通俗易懂的課程內容，幫助工程師和學習者快速掌握前沿技術。

在他們的一支教學視頻中，使用了ALINX AX7020 FPGA 開發板，演示了如何在 Vivado 中調用 PLL（Phase-Locked Loop，相位鎖定環）IP 核，實現不同頻率的時鐘信號生成。本圖文教程基于該視頻的完整過程整理而來，將介紹如何在 Verilog 代碼中例化 PLL IP 核，編寫 Verilog 仿真測試平臺（Testbench），最后通過 JTAG 將設計燒錄到實際的開發板。

原視頻鏈接：

https://www.youtube.com/watch?v=B1T0t3xpvxM

ALINX AX7020 開發板:

https://alinx.com/en/detail/273

Zynq 7000 資料詳情:

https://www.amd.com/en/products/adaptive-socs-and-fpgas/soc/zynq-7000.html#documentation

Vivado 下載安裝:

https://www.xilinx.com/support/download/index.html/content/xilinx/en/downloadNav/vivado-design-tools/archive.html

在開始今天的主題之前，我先拋出一個問題。我們知道，目前使用的 AX7020 開發板自帶一顆 50 MHz 的 PLSysRef 時鐘。

那么，如果某個應用需要 100 MHz、250 MHz 甚至更高頻率的時鐘，該怎么實現呢？這時就需要用到 PLL（鎖相環）。今天的視頻主要講解：

1. 什么是 PLL；

2. 如何在 Vivado 中使用 PLL IP 核。

接下來，我們會通過仿真展示如何利用 PLL IP 核實現時鐘倍頻，然后把程序燒錄到實際的 AX7020 開發板，并觀察輸出波形。

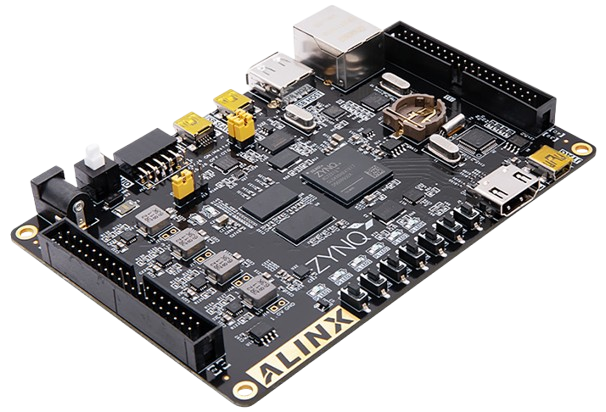

（ALINX 基于 AMD Zynq 7000 SoC 開發板 AX7020）

Part 1：理解 FPGA 內部的 PLL

如果只想了解如何使用請直接滑到Part2~

首先我們來看看 PLL 在 FPGA 內部是如何集成的。除了 PLL，F(xiàn)PGA 里還有其他的時鐘管理資源，比如MMCM（混合模式時鐘管理器），它可以實現更高性能的相位同步和時鐘合成。

PLL 在 FPGA 中是非常重要的資源。因?yàn)橐粋€(gè)復雜的 FPGA 系統通常需要多個不同頻率、不同相位的時鐘信號，而這些功能都必須依靠 PLL 來實現。因此，一個 FPGA SoC 中 PLL 的數量，往往可以作為衡量其能力的一個重要指標。

回到 AX7020 開發板

在 AX7020 Zynq 7000 開發板上，有一個引腳與 PLL 相連。你可以在屏幕上的示意圖看到，我標注的部分是J11 接口的第 3 腳，它直接輸出來自 PLL 的時鐘信號。這個引腳可以被用作外部應用的時鐘源。除此之外，PLL 還有多個輸出通道，可以在 Verilog 代碼中調用。

在正式使用 PLL IP 核之前，我們先要理解它在 FPGA 內部的結構。

時鐘管理單元

（Clock Management Tile, CMT）

在 Xilinx 7 系列 FPGA 中，芯片內部設計了專用的全局（Global）和區域（Regional）時鐘資源，用來處理各種時鐘需求。這些資源被稱為時鐘管理單元（Clock Management Tile, CMT），它們提供：

時鐘頻率合成（frequency synthesis）

時鐘偏移校正（de-skew）

抖動抑制（jitter removal）

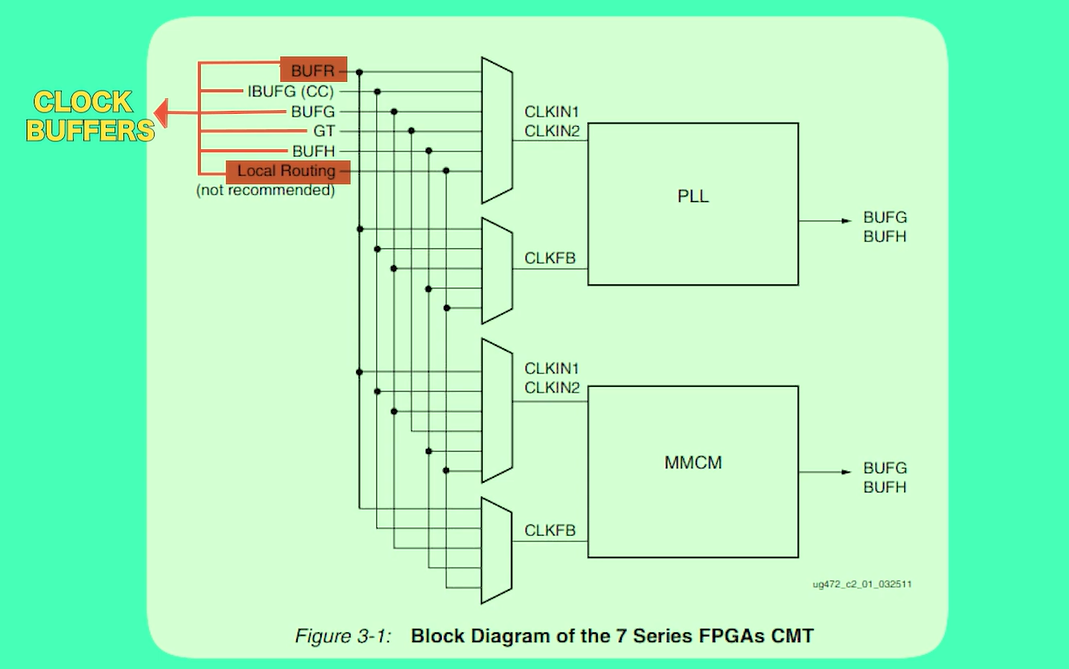

從下面的模塊框圖中可以看到：

從區域緩沖器（Buffer R）到本地布線的部分，都是時鐘緩沖器；

這些緩沖器通過 FPGA 內部的時鐘專用引腳相互連接；

PLL 和 MMCM 共用這些緩沖資源。

此外，從框圖還能看到，如果要使用 PLL 的輸出引腳，必須接入 Buffer G（全局時鐘緩沖器） 或 Buffer H（水平時鐘緩沖器），否則時鐘信號無法被正確分發。

還記得我剛才提到的 J11 接口的第 3 腳嗎？這個引腳實際上就是 Buffer G 或 Buffer H 的輸出引腳之一，我們稍后會在實測中看到它的作用。

接下來，我們會先配置 PLL IP 核。通過它，我們可以對參考時鐘（在本例中是 50 MHz）進行倍頻或分頻。隨后，我們會在 J11 接口的第 3 腳上探測到對應的輸出時鐘。

簡單來說，這里需要強調的一點是：

你可以根據應用對頻率和相位的需求選擇 MMCM 或 PLL。

在我們的案例中，輸入時鐘就是 50 MHz。

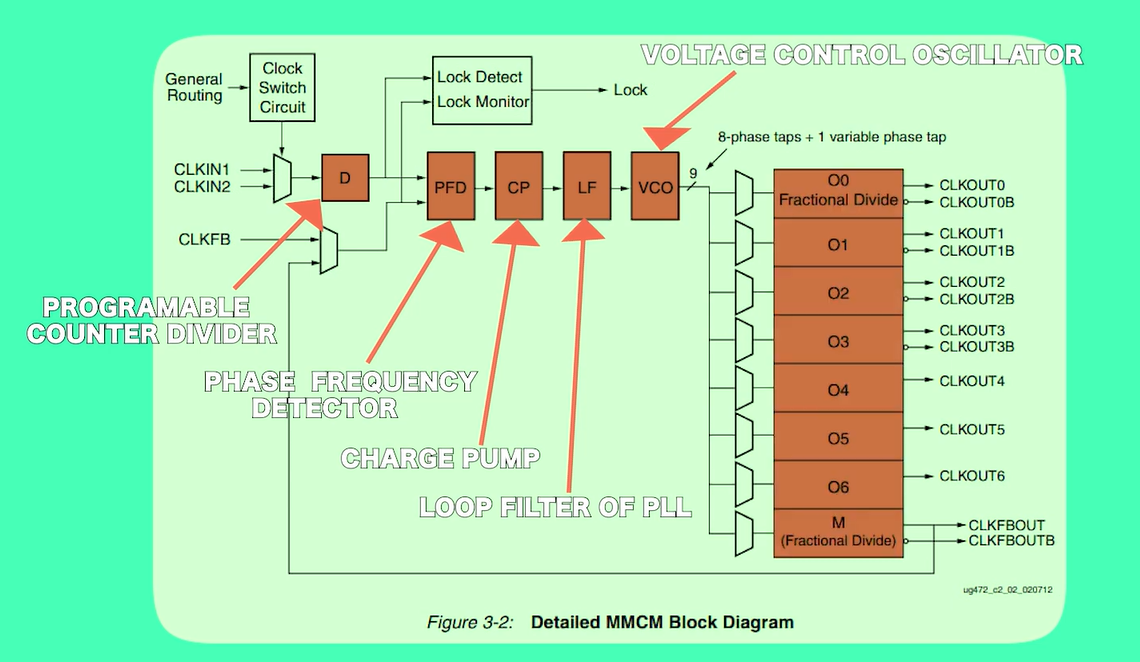

如果你使用 MMCM 來生成不同的時鐘頻率和相位，MMCM 提供了非常強大的時鐘管理功能。下圖所示的模塊框圖中：

D表示可編程分頻計數器（programmable counter divider）；

PFD表示鑒頻鑒相器（phase frequency detector）；

CP表示電荷泵（charge pump）；

LF表示環路濾波器（loop filter）；

VCO表示壓控振蕩器（voltage control oscillator）；

最終可以得到 8 路 MMCM 時鐘輸出，用于頻率合成。

至于 PLL，它實際上是 MMCM 的一個子集。從 PLL 的框圖可以看到，它也包含了上述主要模塊。不過，如果你問我 PLL 和 MMCM 的區別，答案是：

MMCM 具備分?jǐn)?shù)倍頻/分頻功能，可以靈活生成輸入時鐘與輸出時鐘之間的分?jǐn)?shù)關系；

而 PLL 更適合用于頻率合成，主要用來生成多路整數倍頻的時鐘信號。

因此，如果你需要精確的分?jǐn)?shù)倍頻，推薦使用MMCM；如果只是做常規倍頻或分頻，PLL就足夠了。

Part 2：在 Vivado 中調用 PLL IP 核

接下來，我會演示如何在 Vivado 中調用Xilinx提供的 PLL IP 核，來生成不同的時鐘頻率。隨后我們會把 FPGA 的某個外部引腳配置為時鐘輸出。

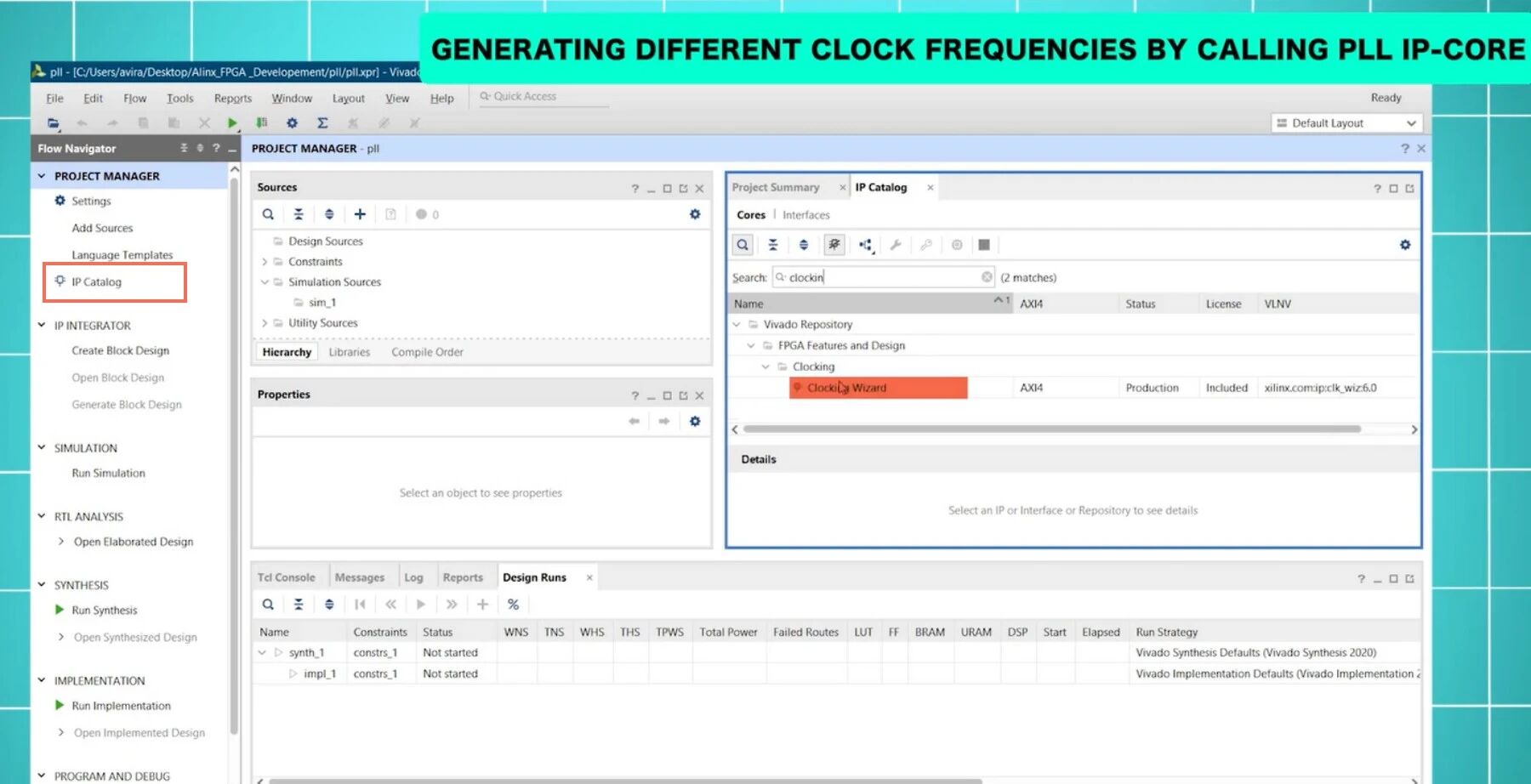

先創建一個 Vivado 工程，然后從 IP Catalog（IP 庫） 中搜索并添加 PLL IP 核，這里IP核的名稱是Clocking Wizard。雙擊它，就會打開 IP 自定義窗口，進入?yún)?shù)配置環節。

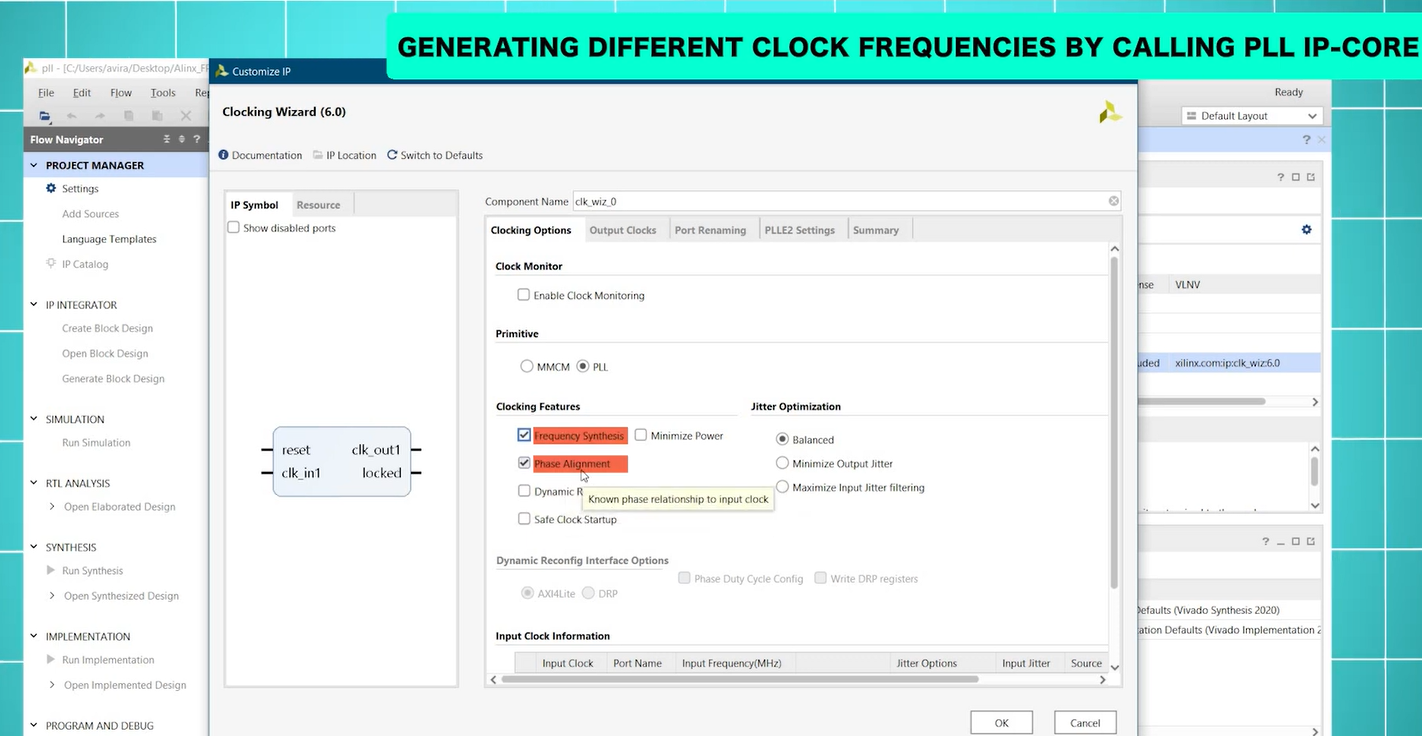

在 Clocking Wizard 配置界面中，選擇 PLL 作為時鐘生成方式。

勾選頻率合成（frequency synthesis）和相位對齊（phase alignment）。

將抖動優化（jitter optimization）設置為Balanced（平衡模式）。

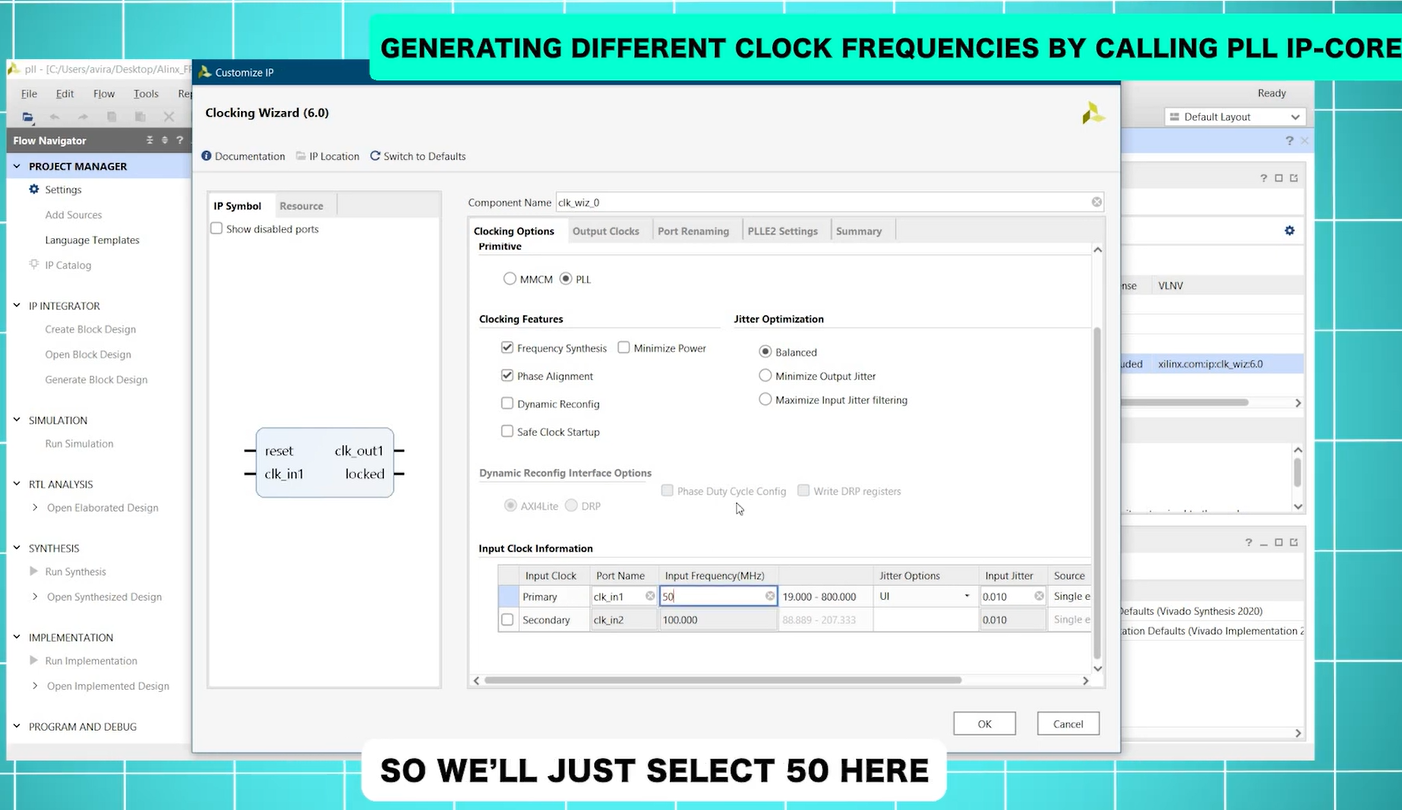

往下拉，可以看到主時鐘輸入（Primary Clock Input）和輔助時鐘輸入（Secondary Clock Input）的選項。本例中只有一個輸入時鐘，也就是 50 MHz，沒有輔助時鐘，所以直接選擇 50 MHz 即可。

接下來設置輸出時鐘

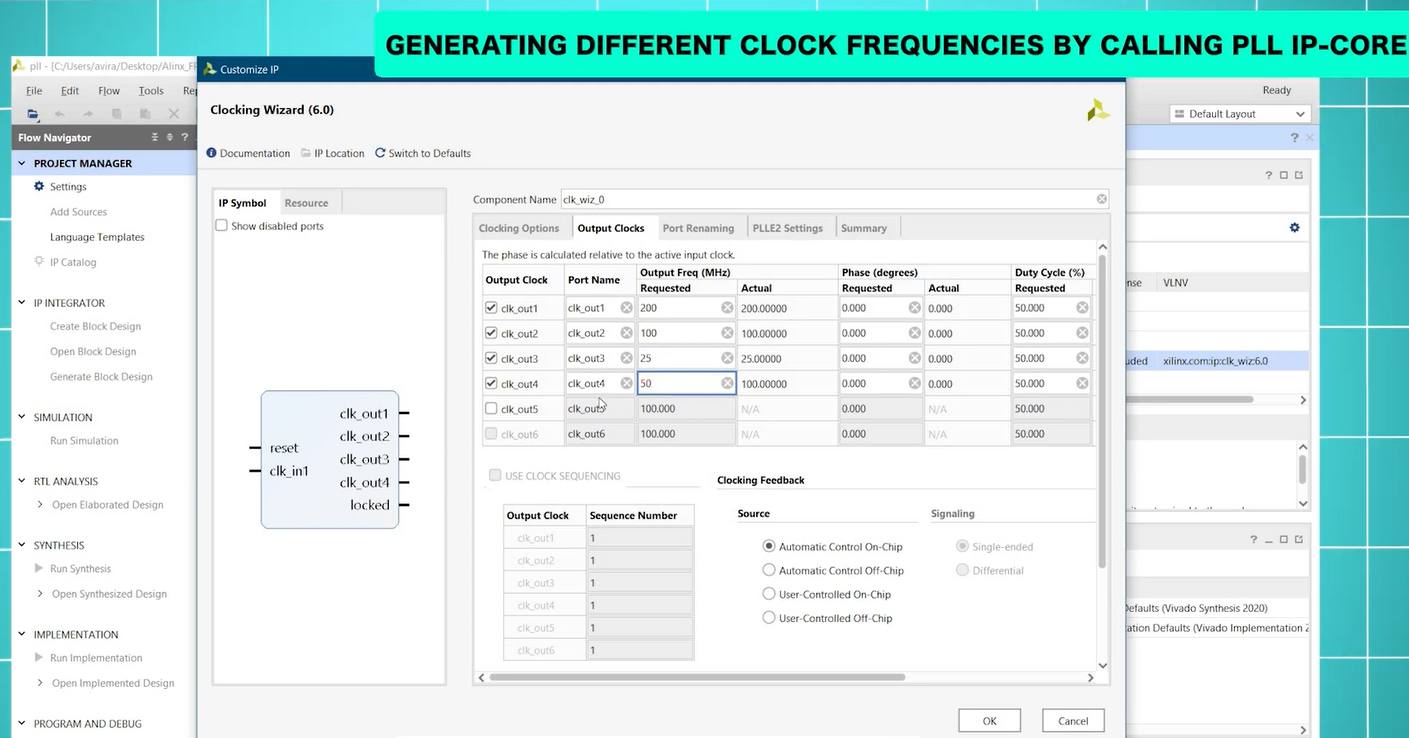

進入輸出時鐘（Output Clocks）標簽頁，生成四路輸出，設定為：

輸出1：200 MHz（輸入的 4 倍）

輸出2：100 MHz（輸入的 2 倍）

輸出3：25 MHz（輸入的 1/2）

輸出4：50 MHz（與輸入相同，用于驗證）

設置好后點擊 OK，在框圖中會看到locked 信號，它表示PLL 是否已經鎖定。如果該信號為高電平，則說明 PLL 鎖定成功。PLL 的輸入包括一個 50 MHz 時鐘輸入和一個復位信號，這里的復位（rst_n）就是常用的低電平有效復位。

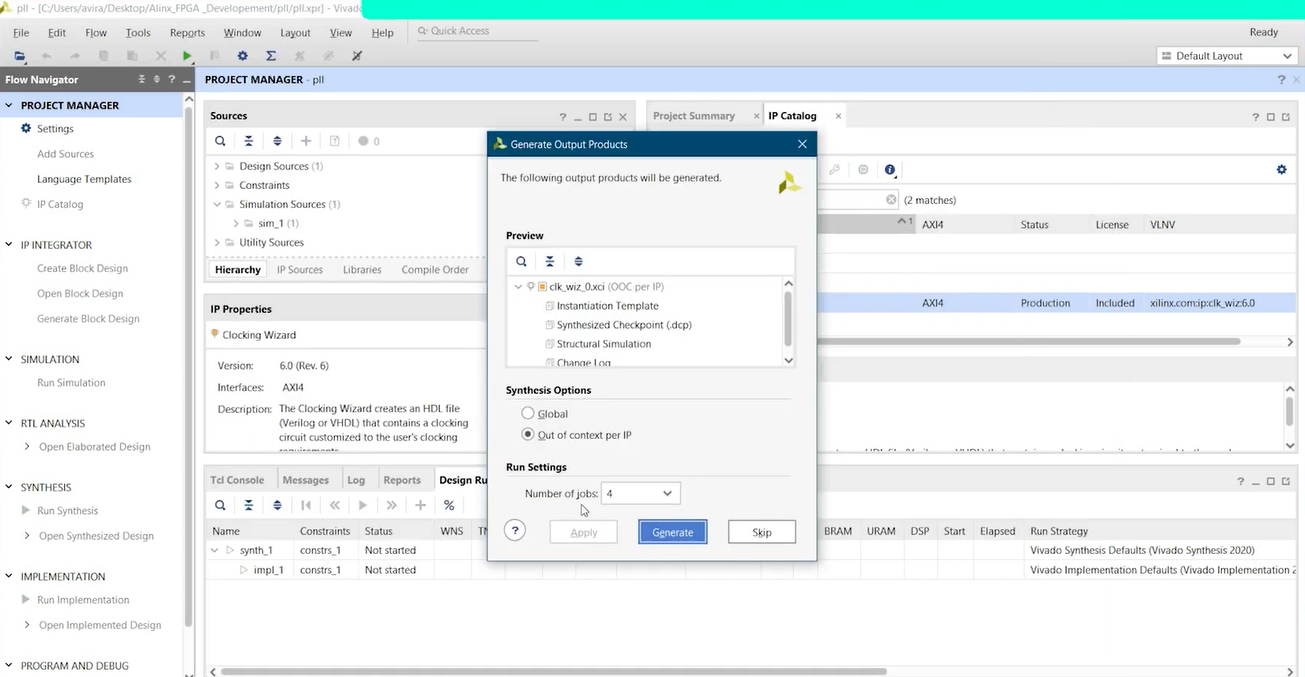

點擊 OK 后，會提示選擇生成任務數，選擇 4 個，然后點擊生成。這樣，PLL IP 核就會自動加入工程，接下來我們就能在設計中調用它。

Part 3：在 Verilog 中實例化 PLL IP 核

下一步，我們需要編寫一個頂層設計文件來實例化 PLL IP 核，并進行仿真。

1. Project Manager → Add Sources → Add or Create Design Sources → Next。

2. 點擊 Create File，新建一個名為 PLL 的源文件（pll.v）。

3. 新建完成后，點擊 Finish 即可，當前階段暫不添加任何 IOPorts，直接點擊 OK。

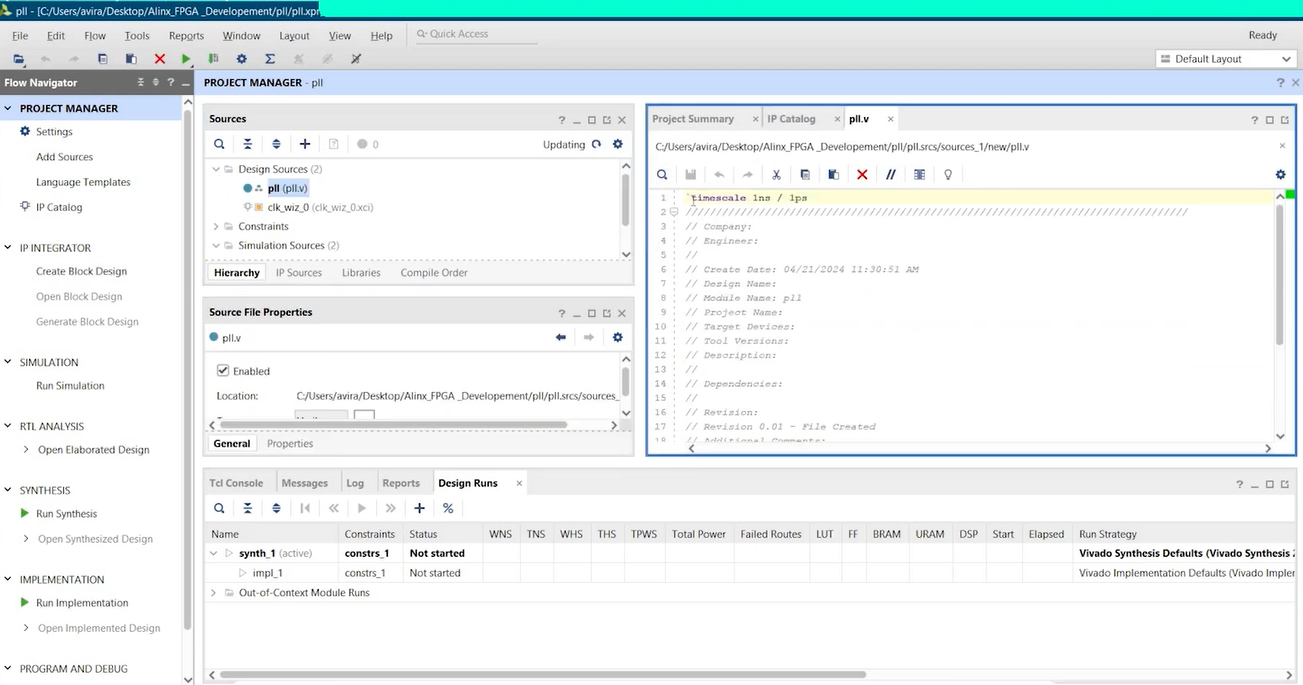

雙擊打開該文件，會看到文件中自動生成了時間精度指令（timescale 1ns/1ps）和一個空模塊（module pll）。

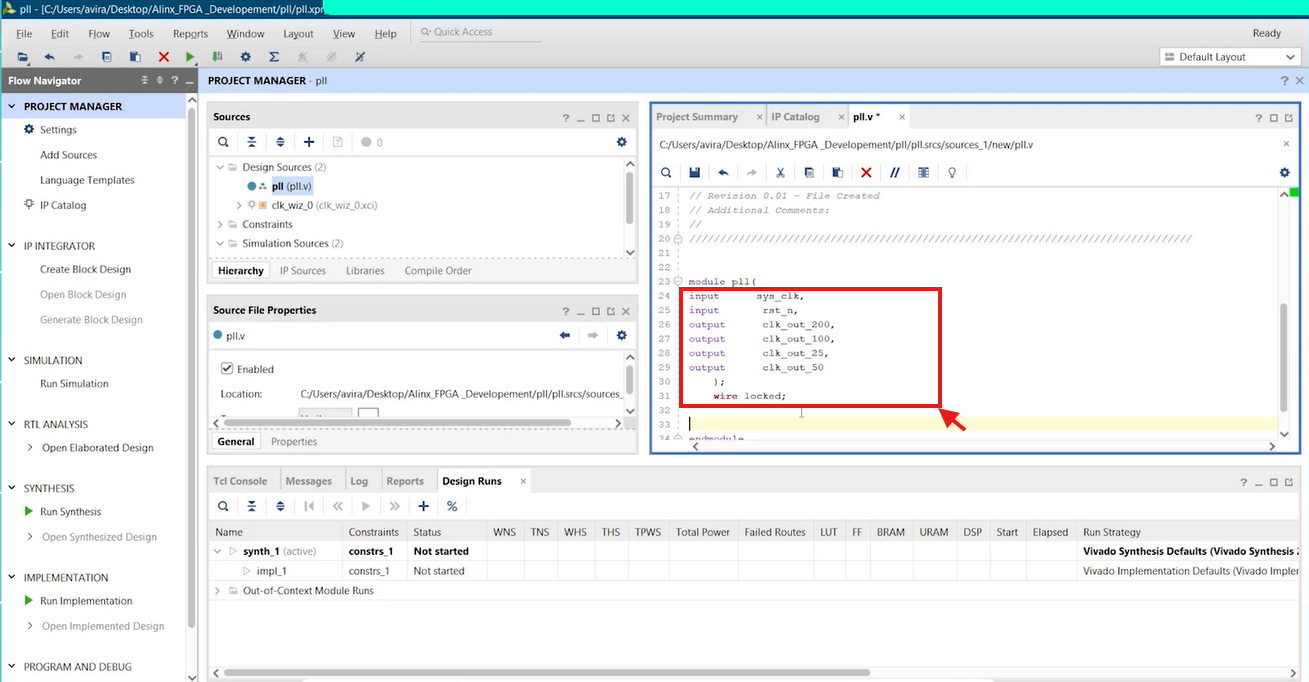

在這個空模塊中，我們需要先定義輸入輸出：

輸入：

系統時鐘（sys_clk）

復位信號（rst_n），低電平有效，當 rst_n 引腳變?yōu)榈碗娖綍r(shí)，開發板就會進入復位狀態。

輸出：

四路時鐘輸出（clk_out_200、clk_out_100、clk_out_25、clk_out_50）：分別代表200 MHz、100 MHz、25 MHz、50 MHz

鎖定信號：定義一個額外的輸出線網（wire），用于表示 PLL 模塊是否已完成 “鎖相”（locked）

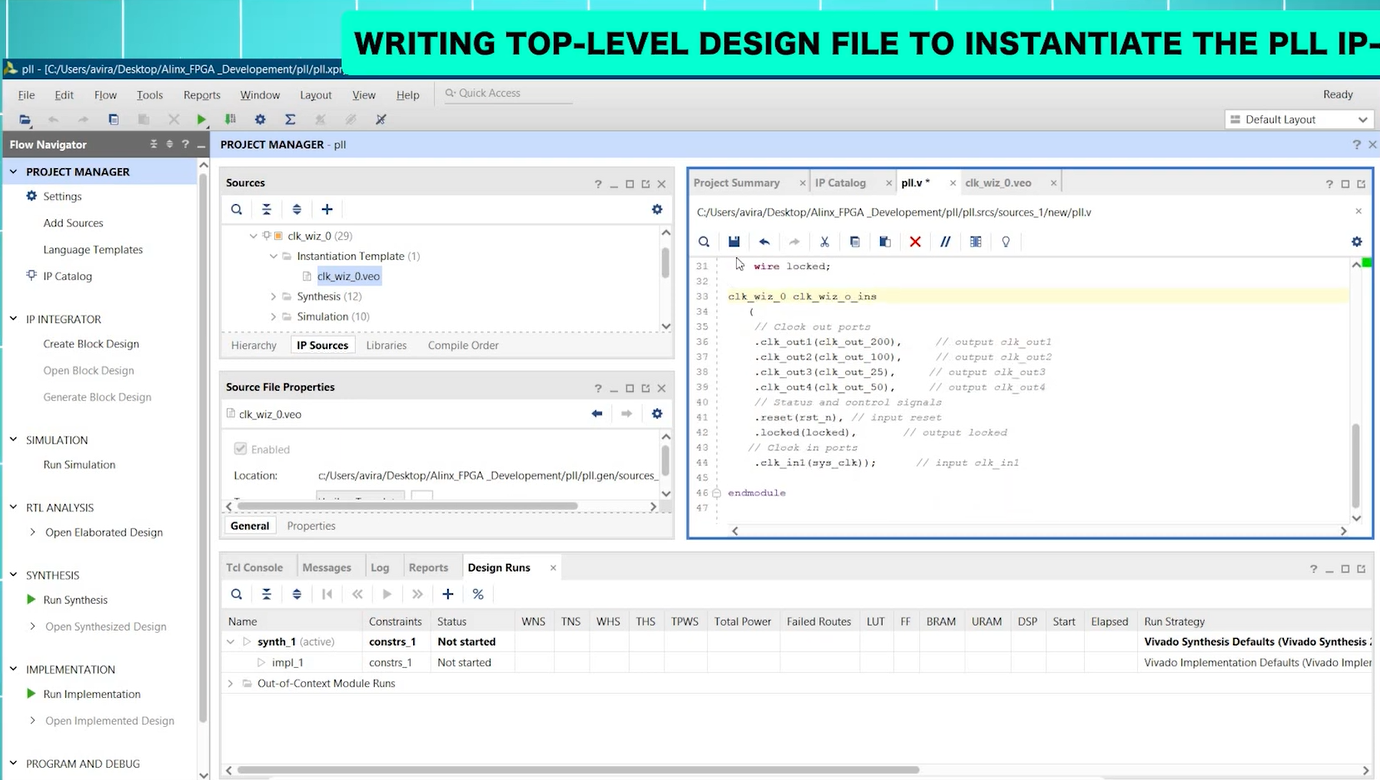

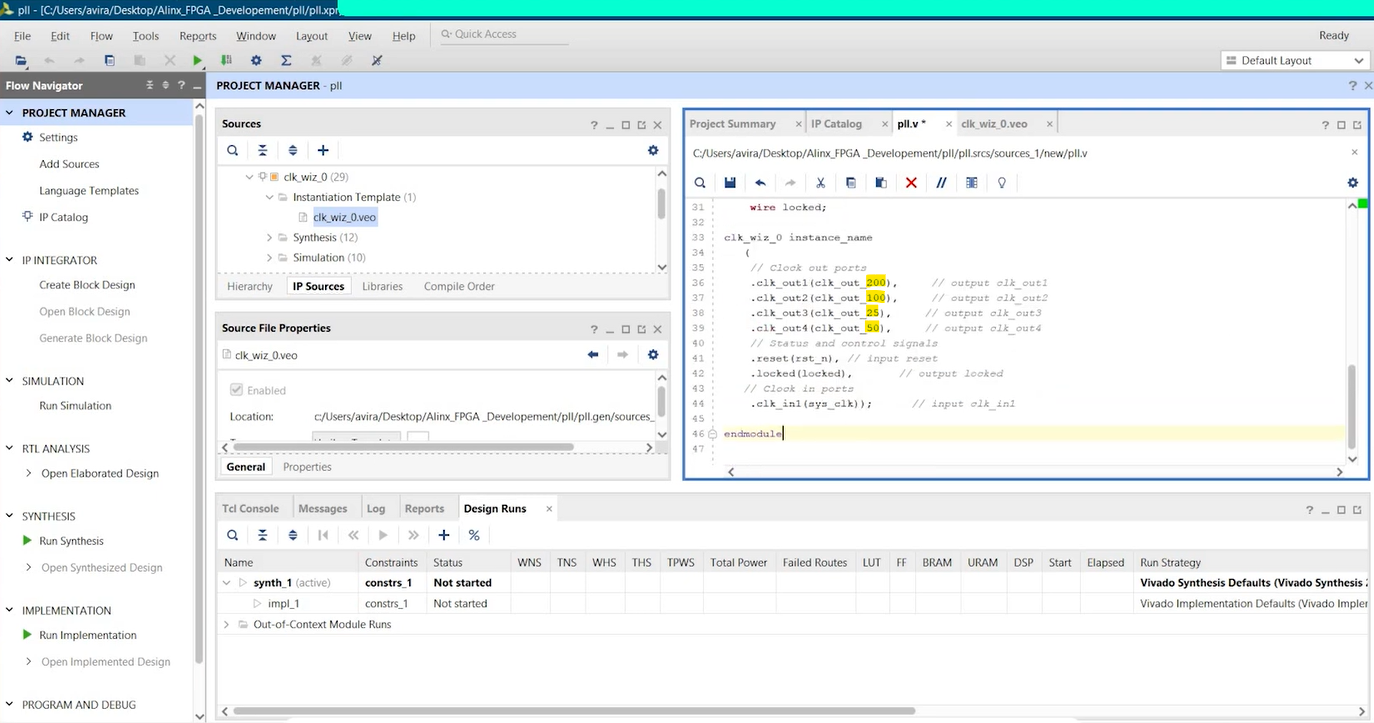

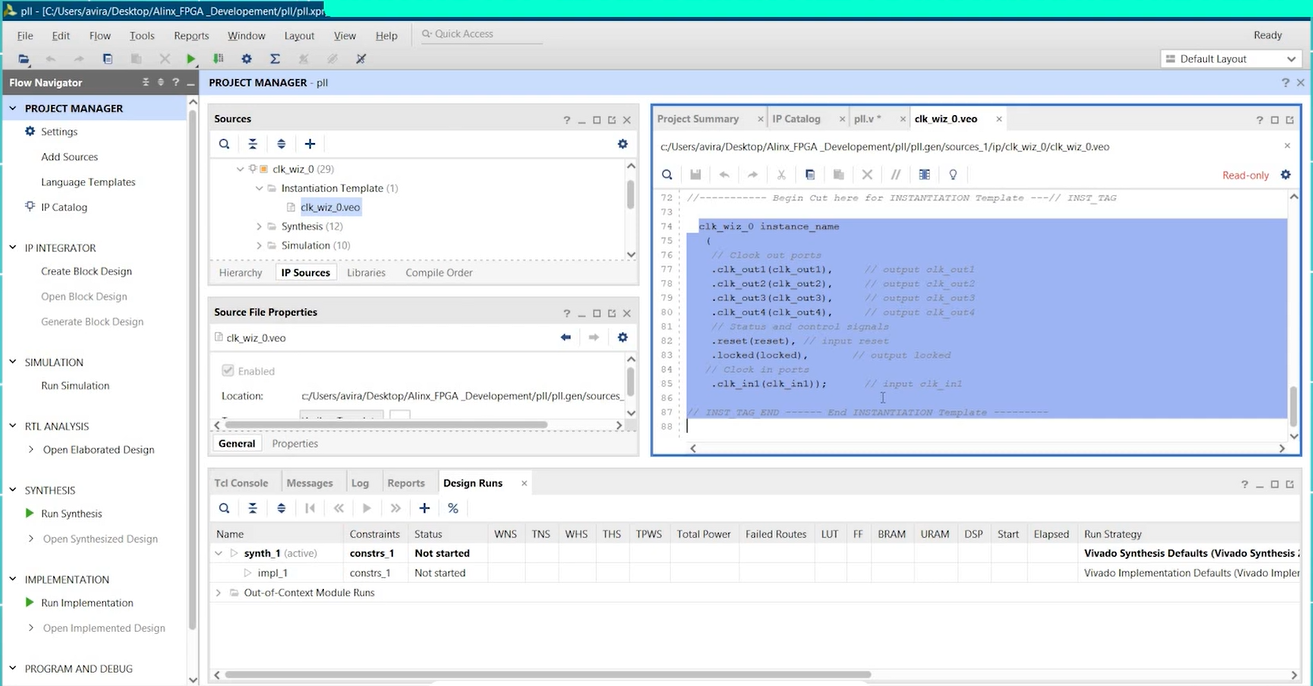

接下來去 IP Sources，打開 PLL IP 核的實例化模板（Instantiation Template），復制模板代碼粘貼到頂層文件 ppl.v 中，并把前面定義好的輸入輸出信號映射進去。

映射完成后，可以將該例程命名為 clk_0_ins，點擊保存。

保存后，就能在工程層次結構（Hierarchy）中看到 PLL IP 已成為設計的一部分。

Part 4：約束文件（XDC）配置

接下來要添加輸入輸出約束：

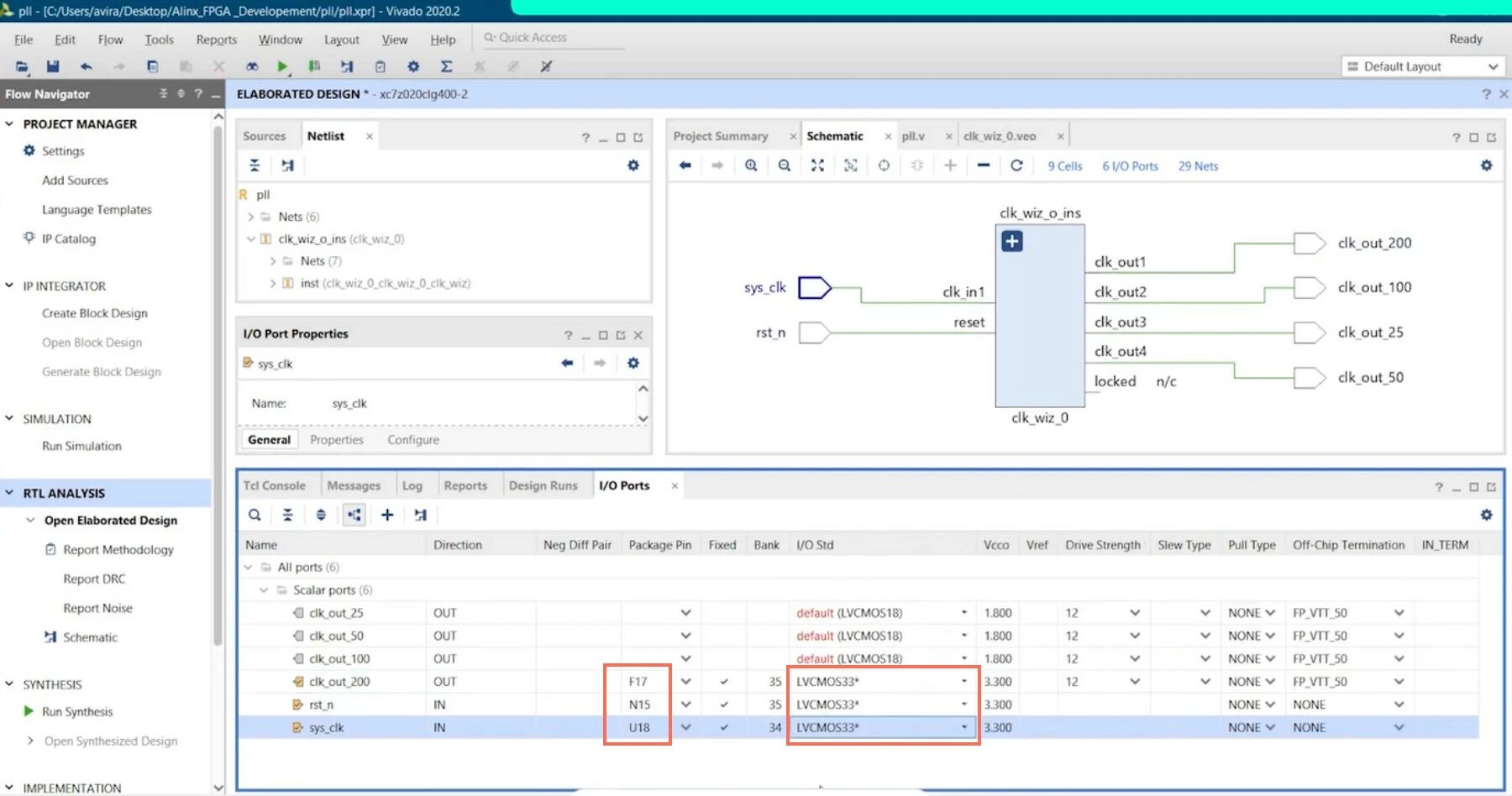

1. 打開 Window → 點擊 I/O Ports 窗口，展開所有輸入輸出端口。

2. 分配引腳：

rst_n → N15

sys_clk → U18

clk_out_200 → J11 接口的第 3 腳（對應 FPGA 引腳 F17）

3. 設置電壓標準：原本默認 1.8V，查閱開發板原理圖后可知實際應使用 3.3V LVCMOS，所以改為 LVCMOS33。

保存為 pll.xdc 文件

此時回到 Sources 界面，就能看到新創建的約束文件，雙擊打開，里面能看到所有引腳分配及對應的 IO 電壓標準都已正確配置。

然后我們還需要添加時序約束：使用 create_clock 語句創建系統時鐘。

create_clock-period20[get_portssys_clk]

這里 20ns 對應 50 MHz 輸入時鐘。

Part 5：仿真驗證

在燒錄硬件之前，先通過仿真驗證功能，步驟如下：

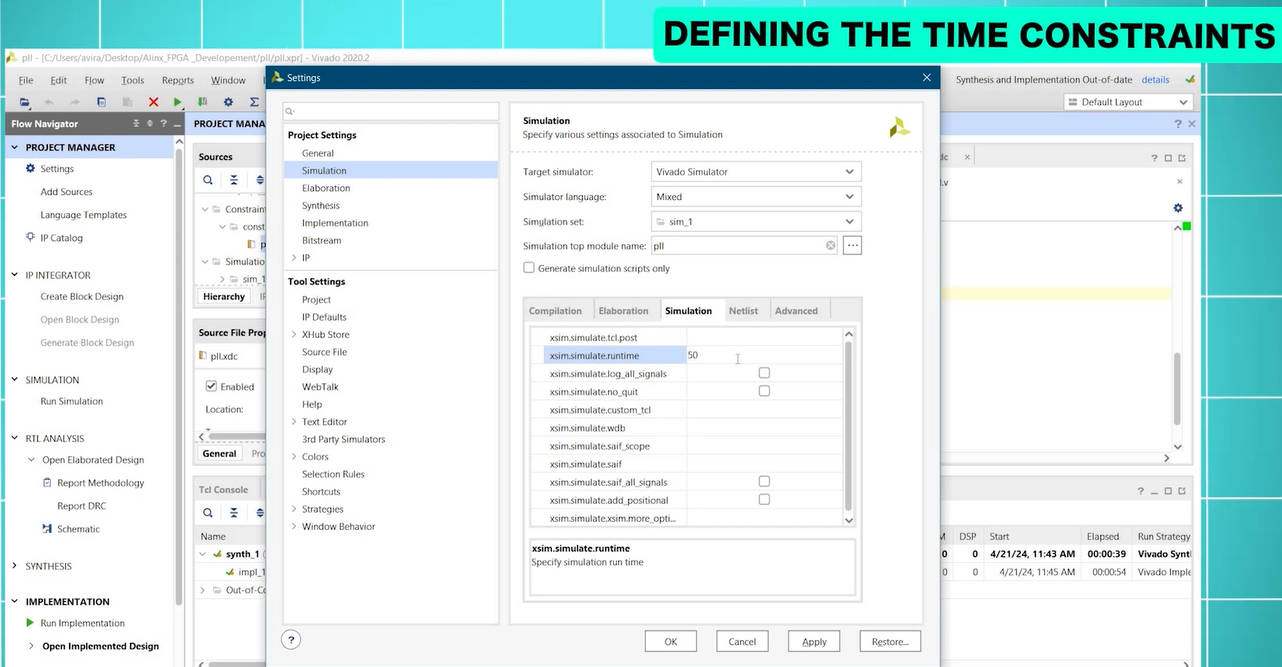

打開 Simulation Settings，將仿真時間設置為 50 ms。

2. 創建仿真文件：Add Sources → Add or create simulation sources → Create，將仿真文件命名為“pll_test_bench”，確認后點擊“完成”。當前無需添加 IO 端口，直接點擊“確定”。

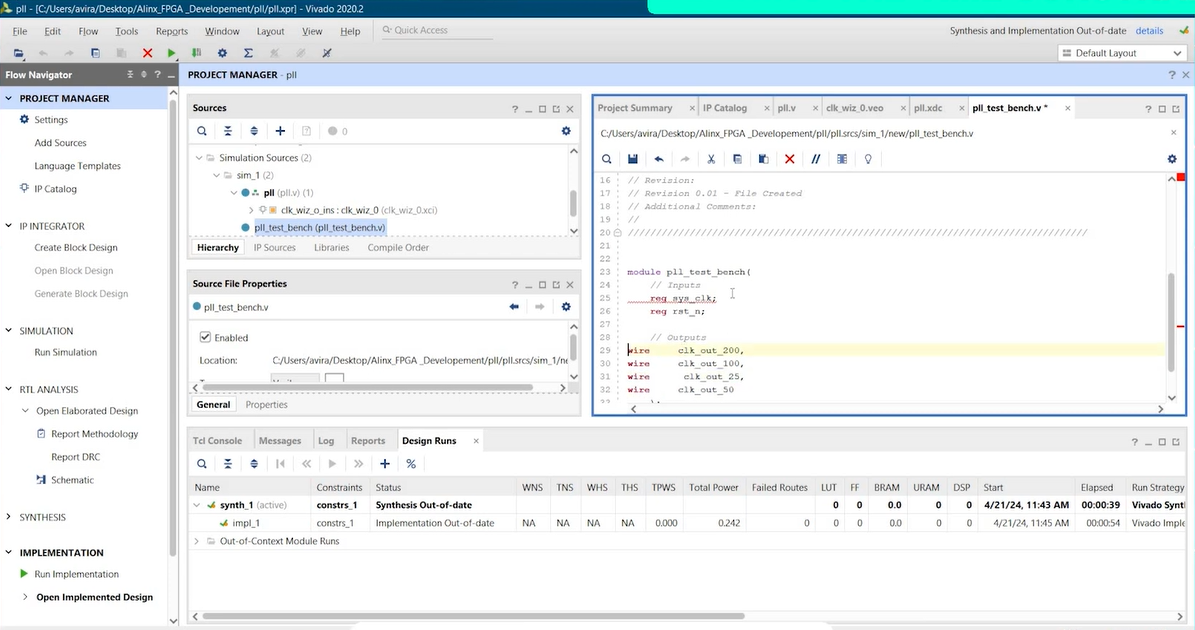

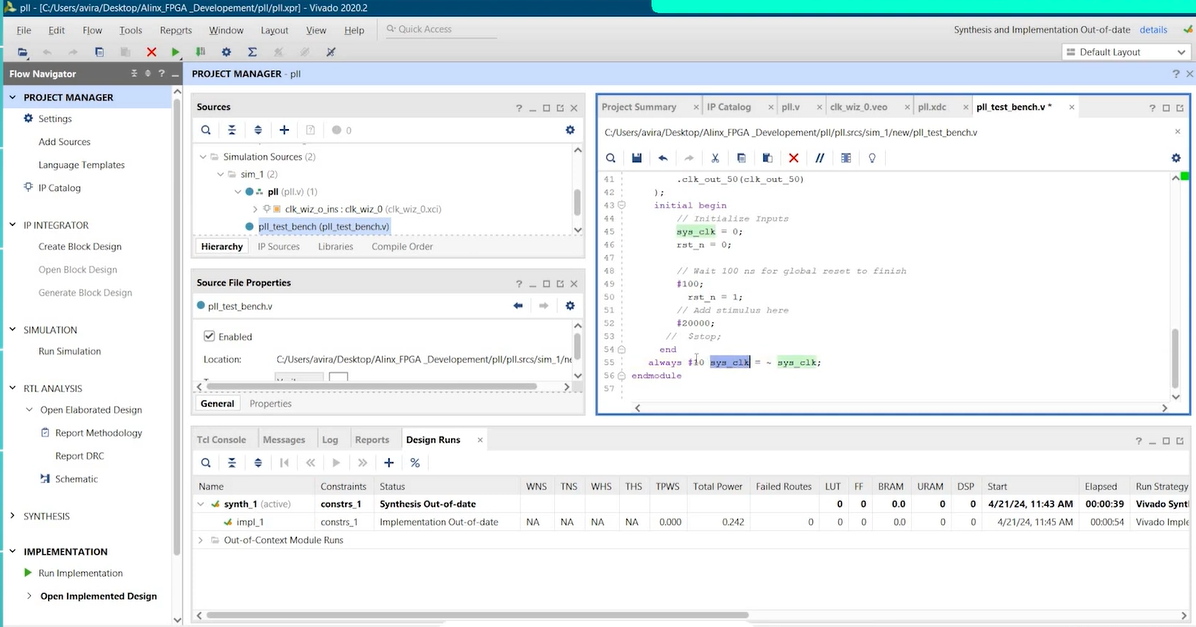

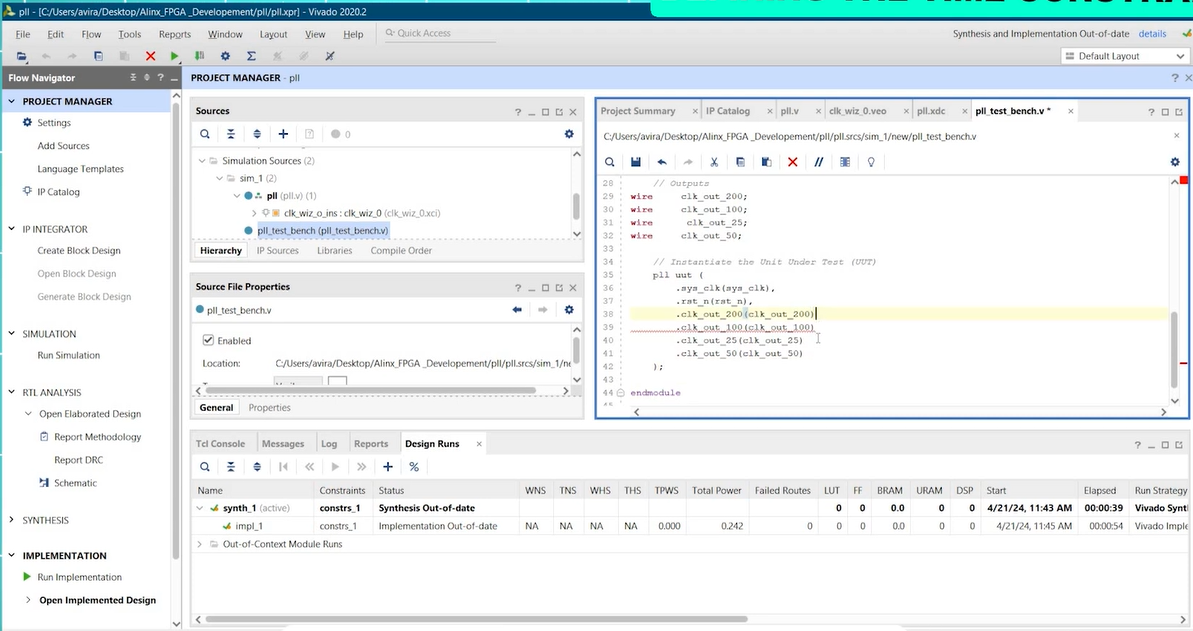

3. 雙擊打開“pll_test_bench”文件，編寫測試代碼：

定義輸入：sys_clk、rst_n

定義輸出：四路時鐘clock_out_200、clock_out_100、clock_out_25、clock_out_50

在 testbench 中例化 pll.v，并將輸入輸出正確連接。

信號初始化：初始時保持復位，rst=0，clk=0。100ns 后釋放復位，rst=1。

用 always 語句生成 50 MHz 的輸入時鐘，即讓時鐘每 10 納秒翻轉一次，得到周期 20ns 的輸入時鐘，即 50 MHz。

保存后運行行為仿真（Run Behavioral Simulation）。

在波形窗口中，可觀察到四路時鐘輸出：

200 MHz

100 MHz

25 MHz

50 MHz（與輸入同步）

通過波形周期測量，可驗證頻率正確性。

Part 6：硬件驗證

點擊 Generate Bitstream，生成 Bitstream 文件，然后點擊 Program Device，選擇剛才生成的 Bitstream 文件，點擊 Program，現在 FPGA 已經燒錄完成，PLL IP 核也在 FPGA 上運行了。

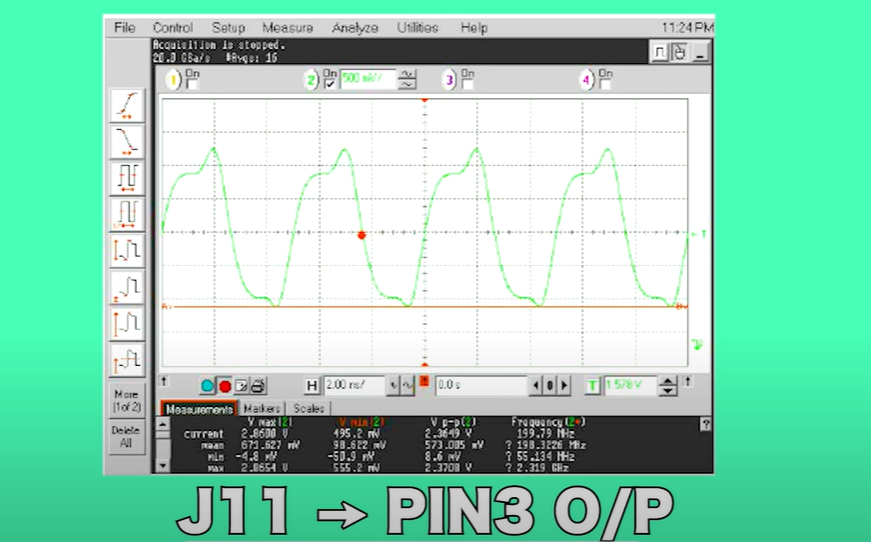

用示波器探測 J11 接口第 3 腳，就可觀察到對應的 200 MHz 輸出波形，和仿真結果一致，說明 PLL IP 正確配置，功能正常。
