隨著全球人口增長與經濟發展，能源需求持續攀升，石化行業作為能源供應的核心領域，其產品廣泛應用于制造、能源、交通、醫藥等關鍵產業，對全球經濟格局具有重要影響。當前，石化行業正通過技術創新推動能源利用效率提升、環境污染降低，以實現可持續發展，在此過程中，行業面臨四大核心需求：

一、石化行業核心需求

1、高負荷穩定性與連續性需求

石化項目涵蓋煉油、石化原料加工、化學品生產等環節，項目規模普遍較大，配套供電系統不僅容量大、結構復雜，還包含大量泵類、空氣壓縮機、電機等設備，如何保障這些設備持續穩定運轉，成為行業核心訴求。

2、高電力設施安全性能需求

石化生產過程中常涉及易燃易爆物質，因此對電氣設備的選型與使用提出嚴苛安全標準。供電系統保護裝置需滿足高反應精度要求，能快速、準確檢測并處理各類故障，避免安全風險。

3、高消防電氣安全需求

石化行業的特殊性決定了火災易引發爆炸、有毒有害介質泄漏等連鎖事故，進而造成人員傷亡、經濟損失與環境破壞。因此，企業對消防電氣安全的標準遠高于普通行業，需建立更完善的防護體系。

4、管理與維護挑戰

石化企業車間數量多且分布分散，導致人工巡檢難度大、設備維修效率低，故障定位難、定性不準，檢修耗時過長易引發較大經濟損失，亟需智能化管理手段破解困境。

二、安科瑞化工行業電氣智能化管理系統解決方案

1. 中高壓開關設備智能化子系統

作為石化企業供電的核心保障，該子系統可實現變電所完整變配電監控，具體功能包括：

實時監測 35kV 至 0.4kV 配電環節中，變壓器、開關、無功補償柜、直流屏、母排及電纜等設備的電氣參數、運行狀態與溫度，異常時及時觸發故障報警；

實時監控開關柜內斷路器、手車、隔離開關、負荷開關、地刀開關的分合狀態，以及斷路器彈簧儲能狀態、遠方 / 就地控制狀態；

對變電所溫濕度、水浸、煙感、門磁、空調等環境參數進行監視與控制，確保變配電環境符合設備運行要求；

故障響應：電力故障發生時，自動發出報警信號，快速、有選擇地將故障元件從電力系統中切除，保護一次設備并防止事故擴散，同時記錄故障波形，為后續故障分析提供數據支持。

配套設備：變電站綜合自動化系統、電力監控系統、微機綜合保護裝置、無線測溫設備、開關柜綜合測控裝置、弧光保護裝置、局放監測裝置、多功能電力儀表。

2. 低壓配電智能化子系統

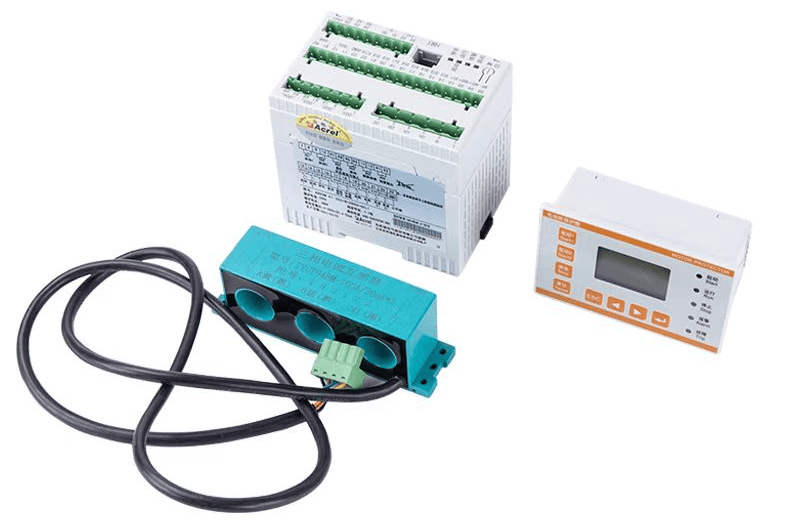

2.1 ARD 系列電動機保護器

保護功能：覆蓋過載反時限 / 定時限、接地、漏電、欠載、斷相、過壓、欠壓、堵轉、阻塞、電壓 / 電流不平衡、溫度、外部故障、起動超時、過功率 / 欠功率、相序、短路、溢出、起動次數限制、運行時間報警、故障次數報警等；支持脫扣閾值、報警閾值、返回系數、脫扣延時、報警延時自定義設置；多種保護功能可設置起動屏蔽時間與作用階段，現場整定靈活性高。

控制功能：包含保護模式、手動模式、兩步模式、星三角、自藕降壓三繼電器模式、雙速模式，支持自啟動、失壓重起，且 DI、DO 接口與邏輯可編程。

測量功能：

基波 / 全波參數：3 路電壓（3U）、3 路電流（3I）、有功功率（P）、無功功率（Q）、視在功率（S）；

諧波分析：2-63 次諧波；

電能計量：基波 / 全波有功電能（EP）、無功電能（EQ）；

其他參數：電壓 / 電流不平衡度、正序 / 負序 / 零序分量、漏電電流、頻率、PTC 溫度、相角等。

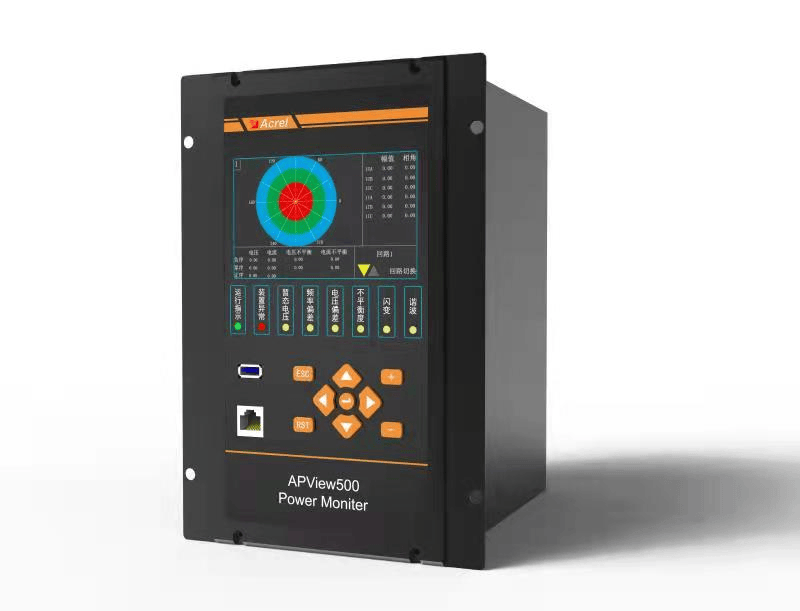

2.2 APView500 電能質量在線監測裝置

遵循新的電能質量國家標準，實時監測電壓偏差、頻率偏差、三相電壓不平衡、電壓波動與閃變、諧波等參數，自動記錄各類電能質量事件及事件前后波形，輔助用戶分析問題成因，為后續電能質量治理方案提供數據支撐。

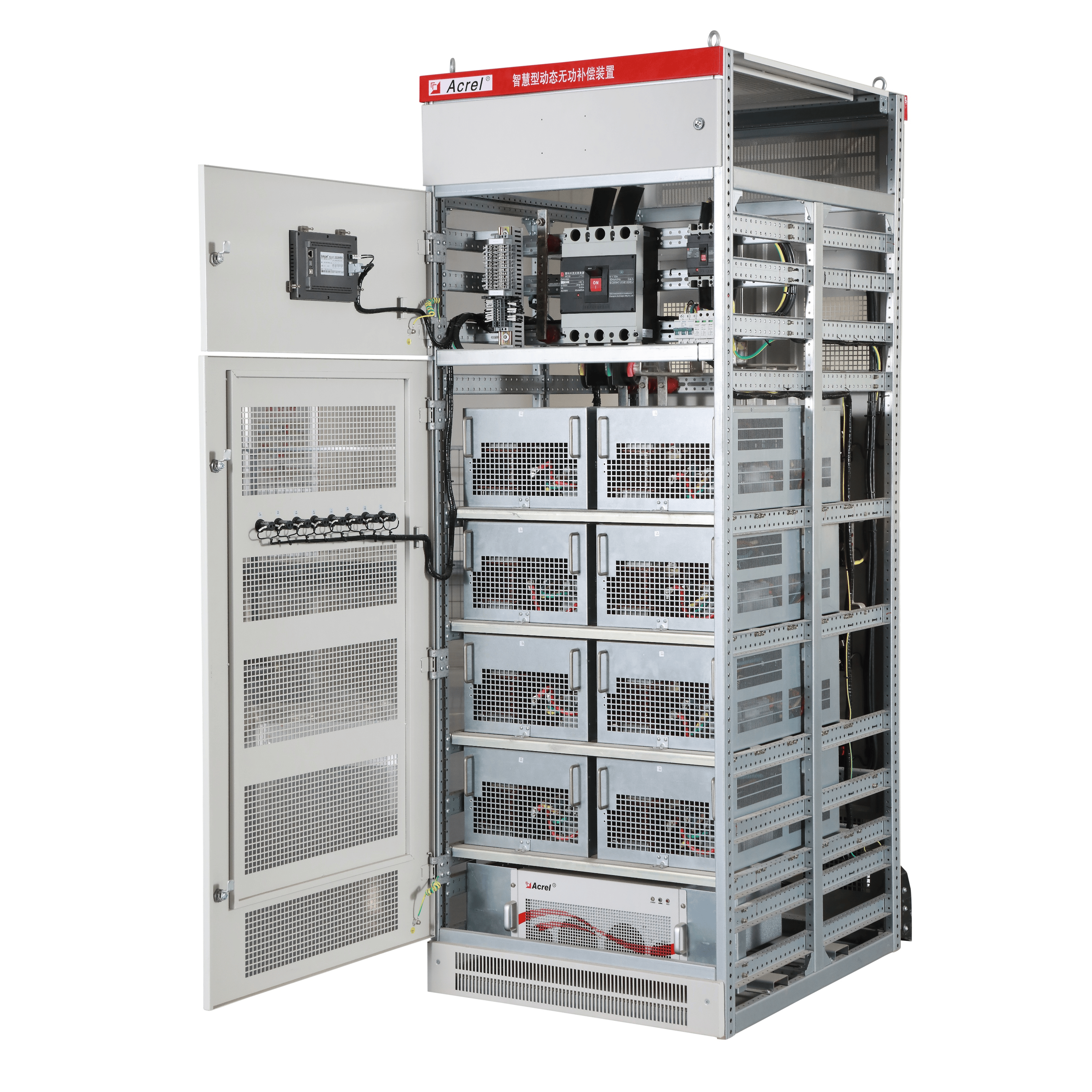

2.3 電能質量治理設備（APF+SVG）

通過有源無功補償裝置（SVG）緩解電壓波動與閃變；

借助有源濾波裝置（APF）對負荷側設備進行諧波治理，避免負荷側諧波與并網諧波疊加或某頻段震蕩；

解決傳統無功補償柜在新能源應用場景中的適配不足問題。

3. 電氣火災監控子系統

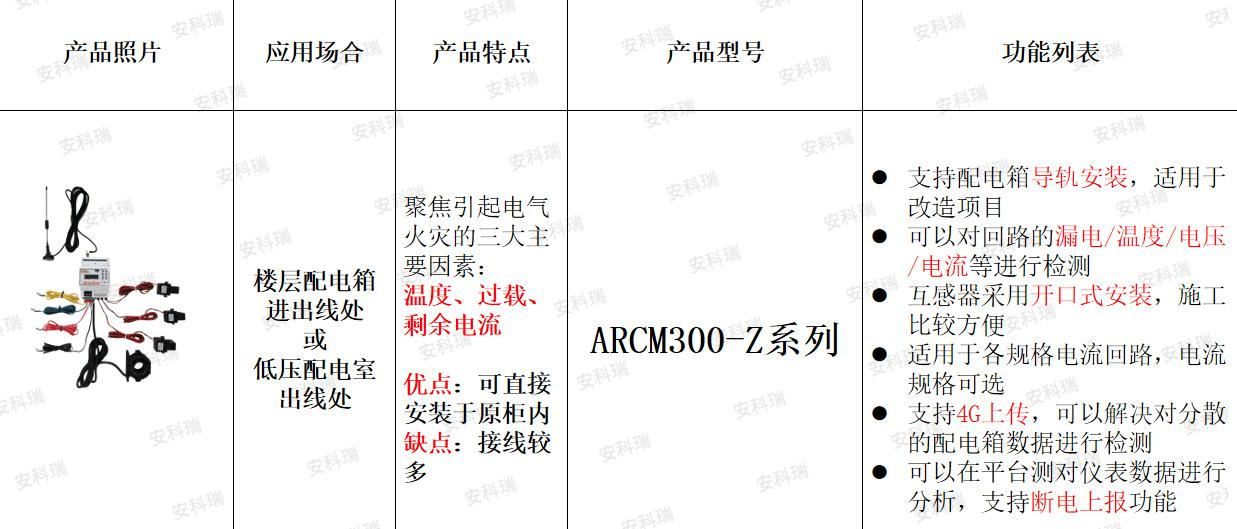

核心設備為電氣火災探測器，針對低壓用電環節各回路的剩余電流、溫度、故障電弧等參數進行實時監測，保障低壓用電安全。當剩余電流超出閾值時，立即觸發報警輸出，提醒維護人員開展安全檢查，從源頭預防漏電引發的火災。

4. 智能疏散子系統

4.1 公用與輔助生產設施

涵蓋變配電所、消防泵房、冷凍站等，其中消防泵房因環境潮濕，需關注：

燈具選型：選用防護等級 IP65 及以上的燈具，抵御潮濕環境引發的氧化腐蝕，延長使用壽命；

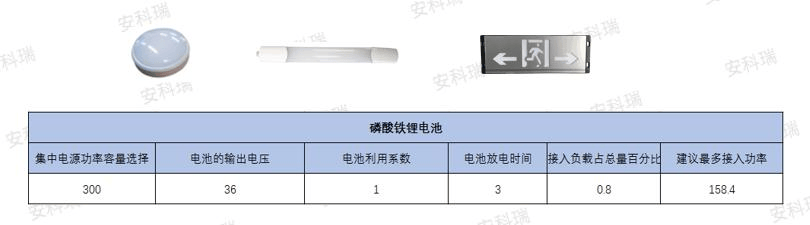

集中電源配置：按標準要求，消防泵房應急時間需延長至 3 小時，因此需單獨配置集中電源，并通過負載計算確定接入容量（如選用 300W 容量集中電源，建議接入 150W 負載，即可滿足 3 小時應急放電需求）。

4.2 工藝裝置生產區

包括封閉式廠房、敞開式 / 半敞開式 / 露天生產設施（如塔區、管線區人行通道），大部分區域?qū)儆?1 區防爆環境，要求如下：

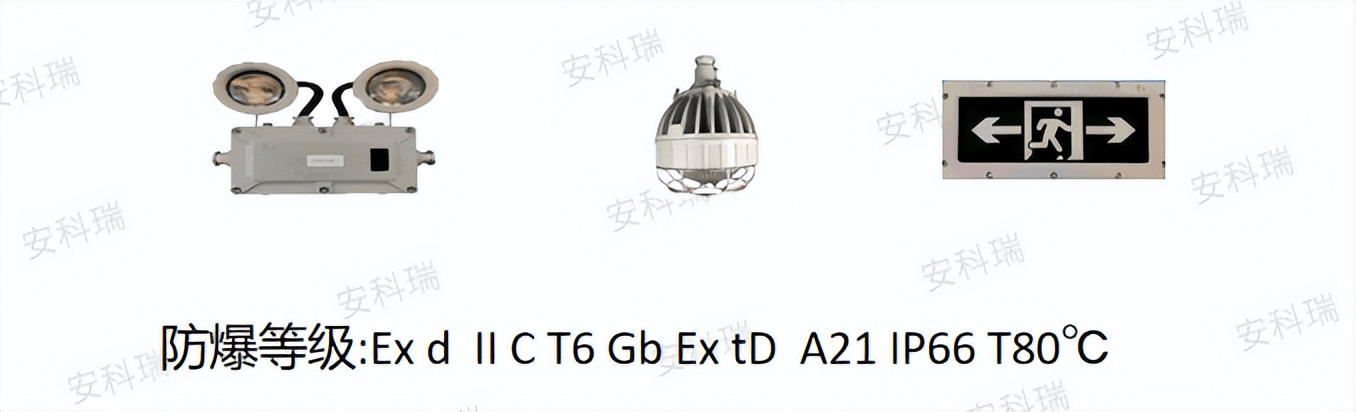

燈具防爆等級：需根據區域防爆等級匹配相應防爆設備，部分場景還需滿足防腐蝕要求；

安裝標準：因生產工藝需求，部分廠房高度超過 4.5m，依據 GB51309 標準，疏散走道、通道上方需使用大型防爆標志燈具。

4.3 物品材料倉庫

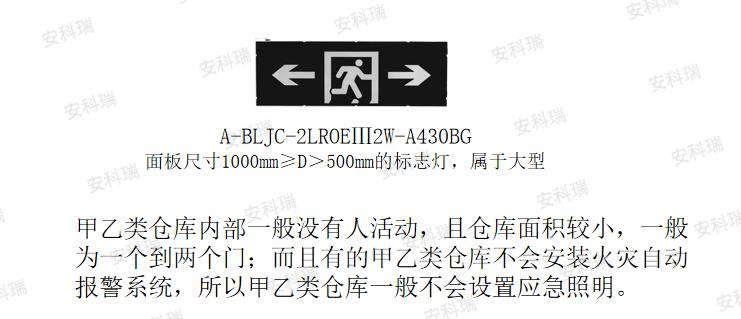

以丙類倉庫為主，建筑多為單層或多層，部分倉庫高度超過 4.5m，依據 GB51309 標準，疏散走道、通道上方需配置大型標志燈具。

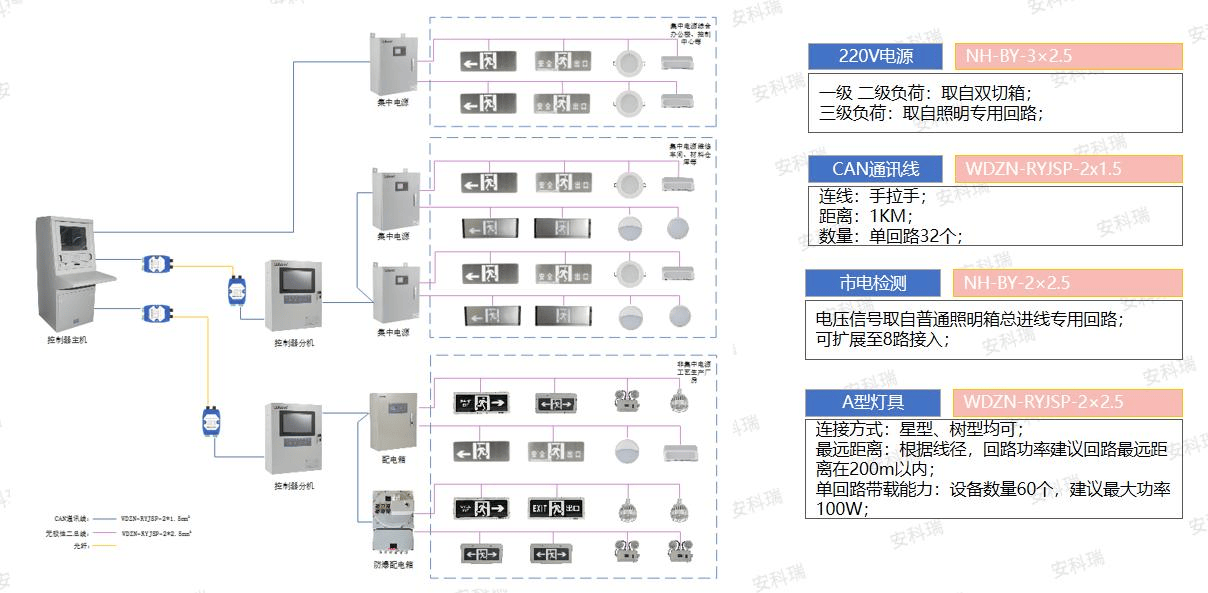

拓?fù)浣M網圖

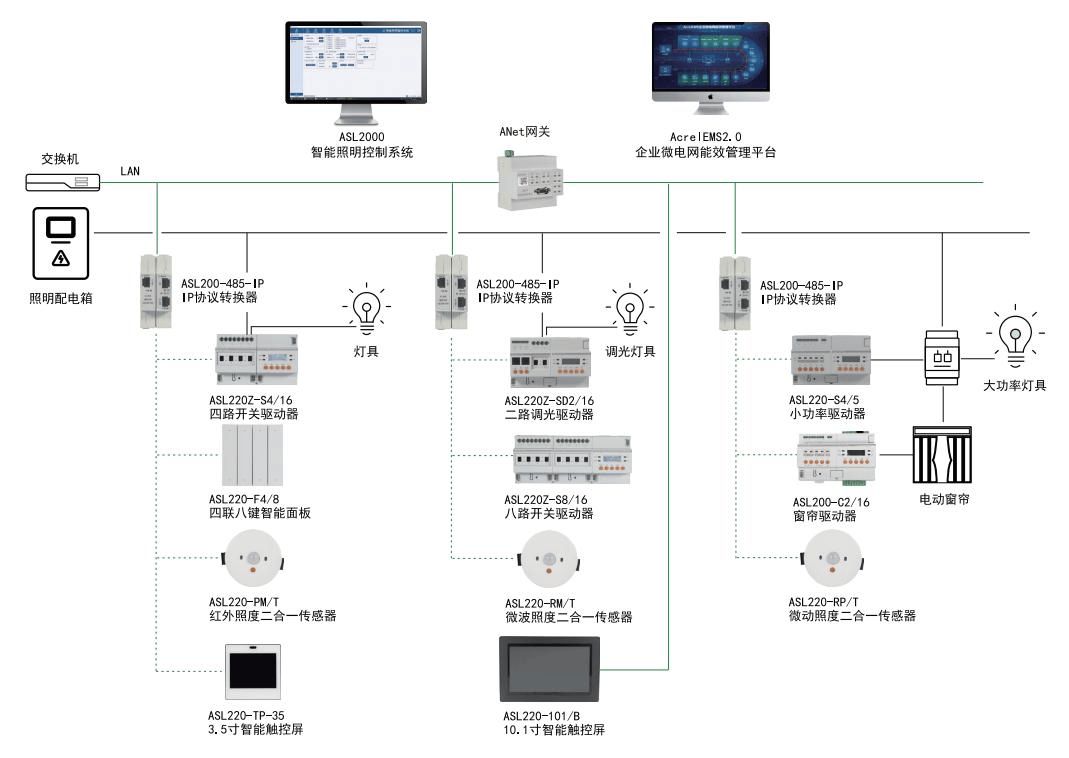

5. 智能照明子系統（ASL2000 解決方案）

基于成熟總線通訊控制技術，實現照明系統的集中控制、區域控制、定時控制、感應控制等功能，集成舒適、靈活、安全、節能、經濟、易維護等優勢，特點包括：

（1）引入載波偵聽與沖突檢測機制，支持多主機間實時雙向通訊；

（2）借鑒 POE 供電技術，實現系統供電與通訊通過同一條線纜完成，降低施工成本；

（3）采用分布式總線結構，各模塊獨立工作、互不依賴，提升系統穩定性；

（4）總線元件與現場控制面板采用 DC24V 安全低電壓供電，手動操作較安全；

（5）多點控制無需額外增加連接線，僅需修改設備參數即可實現，操作簡便；

（6）支持本地控制、自動感應控制、定時控制、場景控制、集中控制等多種方式，靈活性高；

（7）可與消防系統聯動，消防報警時強制開啟應急回路，保障人員疏散安全；

（8）系統可獨立運行，也可通過OPC方式與BA系統互聯。
