電磁頻譜監測系統

北京華盛恒輝電磁頻譜監測系統基于軟件無線電技術，可實時監測、分析和管理電磁環境，廣泛應用于無線電管理、通信、軍事、科研等領域，其核心信息如下：

應用案例

目前，已有多個電磁頻譜監測系統在實際應用中取得了顯著成效。例如，北京華盛恒輝和北京五木恒潤電磁頻譜監測系統。這些成功案例為電磁頻譜監測系統的推廣和應用提供了有力支持。

一、系統組成

天線模塊

覆蓋 HF、VHF 等多頻段，含寬頻 / 定向天線、多頻段陣列、極化切換天線；

支持分布式 Mesh 組網（100kHz-8GHz），節點可自動重組；搭配極化自適應天線，結合 SDR 優化信號接收。

信號預處理模塊

低噪聲放大器（LNA）：靈敏度達 - 120dBm，適配復雜電磁環境；

濾波器：含預選、可調諧類型，支持毫米波 / 太赫茲信號處理，滿足 5G、衛星通信需求；

含混頻器、本地振蕩器（LO）、衰減器，實現頻率變頻與信號過載防護。

模數轉換模塊

寬帶 A/D-D/A 轉換器：需符合奈奎斯特準則，分辨率多為 12/14 位；

超高速 ADC：采樣率達 GHz 級，支持實時頻譜分析（RTSA）捕捉瞬態信號（如脈沖雷達）。

數字信號處理模塊

依托 DSP/FPGA 實現 FFT、解調、調制識別，支持 RTSA 與信號參數（頻率、功率等）測量；

含協作頻譜感知算法、AI 調制識別技術，搭配雙次采集驗證機制減少誤判。

數據分析與存儲模塊

存儲歷史數據與信號特征庫，結合 GIS 展示頻譜分布，支持云平臺處理海量數據；

提供頻譜熱力圖可視化，通過 AI 識別非法信號或干擾源。

人機交互與監控模塊

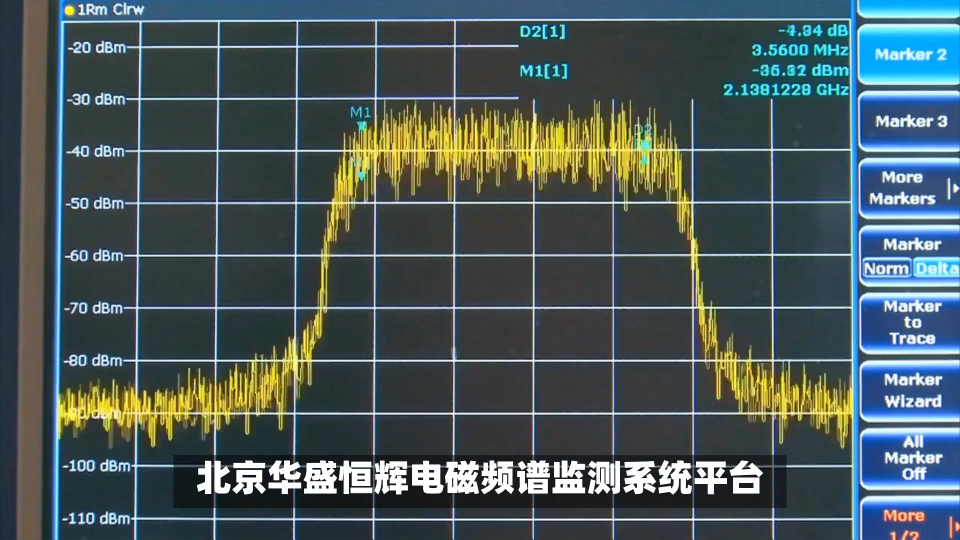

顯示瀑布圖、頻譜圖等，支持實時告警、遠程控制；

可通過 AR 設備疊加頻譜數據，或用移動端遠程訪問，輔助應急指揮。

定位模塊

多站協同定位（TDOA/FDOA）：精度達米級；

單站測向（DOA）：用多天線陣列（如 Adcock）與 MUSIC 算法，實現同頻信號分離與高精度測向。

同步與校準模塊

含參考信號源，通過 GPS / 銣鐘同步時鐘，多站點時間誤差低于納秒級。

數據傳輸與系統互聯模塊

支持 TCP/IP、5G、衛星通信，含 Ad-hoc 自組織網絡（適配應急場景）；

具備數據加密功能，保障傳輸安全。

電源與環境管理模塊

含 UPS 電源、溫濕度監測、雷電防護；

支持移動式 / 固定式部署，集成太陽能供電，適應極端氣候。

二、系統特點

環境適應性強：防塵、防撞、防水，適配惡劣場景；

遠程化操作：支持遠程實時控制、頻譜顯示與數據保存；

高效監測：多點協同工作，多天線實現全頻段無縫監測，信號靈敏度高（可捕捉微弱信號）；

功能全面：覆蓋通信 / 電子情報監測、重大事件移動監測，可識別機場、邊境等重點區域的無線電干擾。
