小小網關本領大,PROFIBUS DP驅動齊步走,Modbus數據向上報

jf_38620952 ? 來源:jf_38620952 ? 作者:jf_38620952 ? 2025-09-29 10:06 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

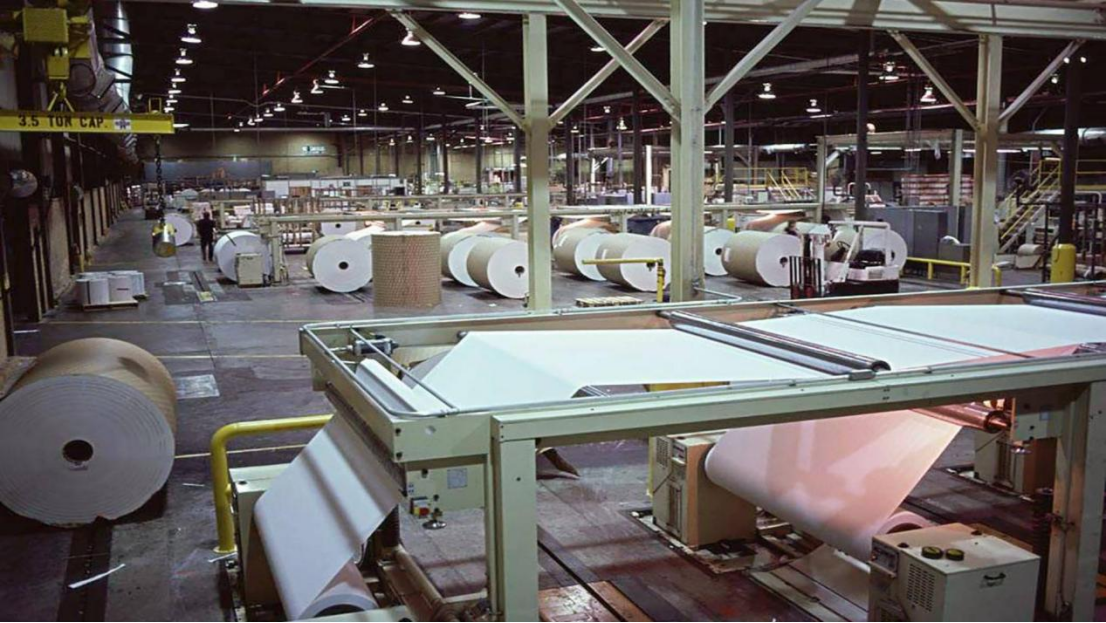

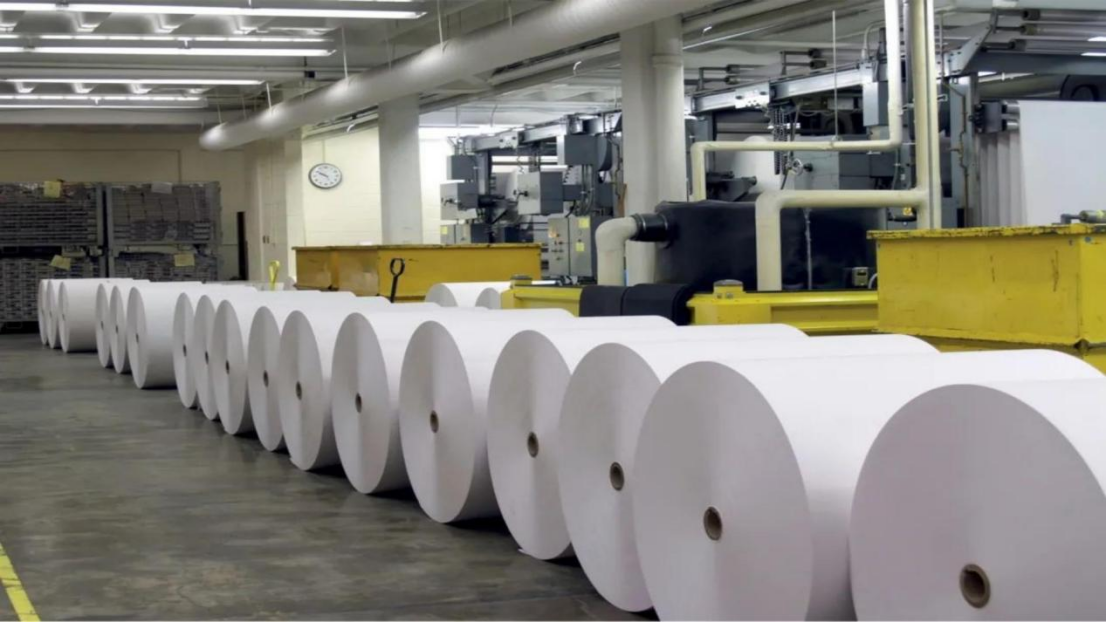

在印刷造紙行業中,多色印刷機、涂布機、分切機等卷材處理設備對控制系統的實時性、同步精度和穩定性有著極高的要求。這類設備通常涉及多個伺服軸的精密協同運動,以實現精準的套色、恒定的張力控制以及高速的卷材傳送。在這一復雜控制架構中,不同工業通信協議的融合互通成為實現高效集成的關鍵。其中,PROFIBUS-DP主站轉Modbus-RTU網關技術的應用,為解決上層監控與底層驅動間的通信問題提供了簡潔而可靠的方案。


一、系統架構與通信角色解析

典型的設備控制架構分為三層:上位監控層、主控制器層和現場執行層。

  1. PROFIBUS-DP連接伺服驅動器(現場執行層):PROFIBUS-DP以其高速、可靠的特性,廣泛應用于設備層的實時控制。在該系統中,PLC或?qū)S眠\(yùn)動控制器作為PROFIBUS-DP主站,通過一根總線電纜連接多個伺服驅動器。這些伺服驅動器作為DP從站,負責驅動各單元的印刷輥、牽引輥、收放卷軸等。主站以循環同步的方式與從站交換數據,實現對伺服電機位置、速度、轉矩的毫秒級精確控制,為多軸同步和張力控制奠定堅實基礎。
  2. Modbus RTU連接上位機(上位監控層):Modbus RTU作為一種應用廣泛的串行通信協議,常被各類人機界面、組態軟件及上位機管理系統所支持。上位機通過Modbus RTU協議,主要承擔工藝參數設置(如張力設定值、套色參數)、設備運行狀態監控(如當前速度、張力反饋、故障信息)、生產數據記錄與分析等非實時性任務。


二、通信網關的核心作用與價值

“PROFIBUS-DP主站轉Modbus-RTU”網關在這一架構中扮演著“翻譯官”和“數據橋梁”的角色。它本身作為一個特殊的PROFIBUS-DP從站接入DP網絡,同時內部集成Modbus RTU主站或從站功能。

數據轉換與映射:網關內部建立了DP數據與Modbus寄存器地址的映射關系。例如,PLC中用于存儲當前張力的DP輸入數據,會被網關自動映射到某個Modbus保持寄存器中。上位機只需通過Modbus RTU協議讀取該寄存器地址,即可獲得實時的張力數據。反之,上位機下發的速度設定值,也通過網關轉換后寫入PLC的相應DP輸出區域。

系統集成簡化:該方案的優勢在于,無需主控制器(PLC)具備額外的串口通信模塊或復雜的協議處理程序。對于許多以邏輯和運動控制見長的PLC而言,通過標準的PROFIBUS-DP接口與網關通信是最為高效穩定的方式。網關獨立完成了協議轉換工作,降低了對主控制器編程的復雜性,使系統架構更加清晰。

三、在具體工藝中的應用體現

多色印刷機的套準同步:各印刷單元的伺服軸通過PROFIBUS-DP實現高精度同步。而上位機通過Modbus RTU經網關讀取各色組的套色偏差數據,供操作員監控,并可遠程微調相位補償參數,確保印刷圖案的精準對位。

卷材設備的張力控制:放卷、牽引、收卷的伺服電機在DP網絡下構成一個閉環張力控制系統。上位機通過網關設定總張力值,并實時采集張力傳感器的反饋信號、當前卷徑等數據,實現集中監控和優化控制,保證卷材在加速、勻速、減速過程中張力恒定,避免材料拉伸或褶皺。


總結

在追求高效、高質生產的印刷造紙行業,采用疆鴻智能PROFIBUS-DP主站轉Modbus-RTU網關的集成方案,巧妙地兼顧了底層驅動控制的實時性要求與上層信息管理的便捷性需求。它既發揮了PROFIBUS-DP在高速多軸同步控制上的優勢,又利用了Modbus RTU在 supervisory control 層面的普適性,為復雜工業設備的穩定運行和智能化管理提供了可靠保障。
