本文介紹了系統級立體封裝技術的技術發展與應用。

系統級立體封裝技術作為后摩爾時代集成電路產業的核心突破方向，正以三維集成理念重構電子系統的構建邏輯。

該技術通過垂直堆疊與異構集成，在有限物理空間內實現多芯片、無源器件及MEMS/光電器件的高度協同，突破傳統單片集成制程瓶頸。

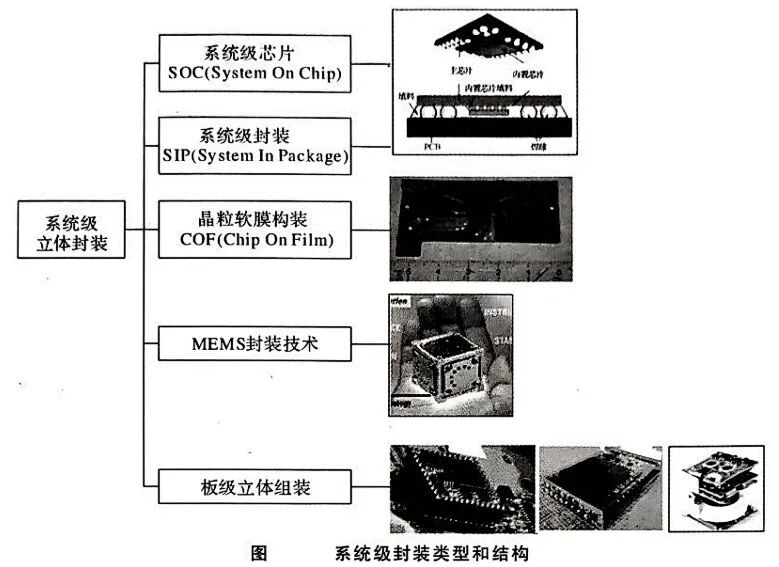

本文分述如下：

系統級封裝進展簡述

系統級芯片SOC

系統級封裝SiP

晶粒軟膜構裝COF

MEMS封裝

板級立體組裝

系統級封裝進展簡述

2025年數據顯示，中國先進封裝市場規模已突破1100億元，占全球比例超25%，其中系統級封裝（SiP）與2.5D/3D封裝增速分別達23%與20.9%，成為驅動增長的雙引擎。

技術演進呈現三大特征：空間維度上，3D TSV技術實現芯片間微米級垂直互連，如華為海思通過多層堆疊使芯片體積縮小40%而性能提升30%；效率維度上，倒裝芯片與混合鍵合技術將信號傳輸延遲降低60%，能效比提升35%；系統維度上，Chiplet標準化推動異構集成成本下降30%，長電科技XDFOI平臺實現20μm間距微縮，通富微電VISionS技術攻克2.5D中介層量產難題。

產業生態呈現“設計-制造-封裝”三角重構特征，臺積電CoWoS平臺占據AI芯片封裝超60%市場份額，而中國產業鏈通過“長三角200公里封裝產業帶”形成材料-設備-制造的完整配套，封裝基板國產化率突破40%，關鍵材料如ABF載板本地供應比例達55%。

未來趨勢聚焦三大方向：智能封裝通過集成傳感器與自適應算法實現實時熱管理與性能調節，如英特爾Foveros Direct技術實現10μm凸點間距；標準化進程加速，UCIe規范推動Chiplet全球互連，長電科技XDFOI方案已支持國產CPU芯粒集成；環保維度則聚焦玻璃基板替代，其10層RDL布線與80%熱膨脹系數匹配度提升，為3D封裝提供可持續解決方案。

此等技術革新不僅重塑半導體產業格局，更在6G通信、工業互聯網、可植入醫療設備等新興領域開辟萬億級市場空間，成為數字經濟時代硬件創新的基石。

系統級芯片SOC

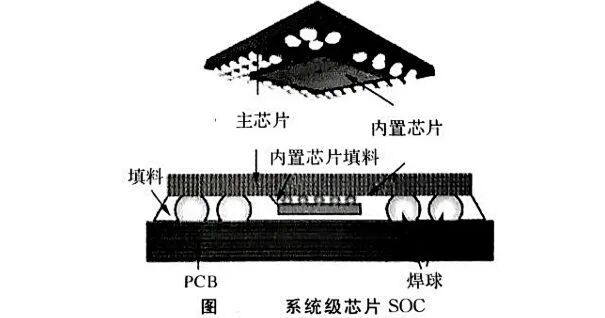

系統級芯片（SOC）作為集成電路領域的技術巔峰，正以“單芯多能”的特性重塑電子系統架構。其核心價值在于將中央處理器（CPU）、數字信號處理器（DSP）、圖形處理器（GPU）、存儲控制器、高速接口及專用邏輯單元等核心功能模塊集成于單一硅片，通過片上系統（On-Chip）互連實現高帶寬、低延遲的協同運算，滿足網絡服務器千兆級數據處理、電信基站多模態信號轉換、5G/6G基站毫米波通信及高性能計算（HPC）的嚴苛需求。

技術實現層面，先進制程節點（如5nm及以下）與三維堆疊技術的融合，使SoC在10mm×10mm級晶圓上集成超200億晶體管，配合倒裝芯片（Flip Chip）BGA封裝及700+焊球陣列，實現信號傳輸密度提升40%而功耗降低30%。然而，工藝兼容性瓶頸仍存——SiGe、GaAs與CMOS工藝的互斥性，限制了異構射頻前端與數字基帶的單片集成，促使業界探索硅基異構集成方案。

未來趨勢聚焦三大方向：一是工藝協同創新，如三星2nm GAA工藝與背面供電（BSPD）技術結合，提升SOC能效比；二是標準化推進，UCIe 2.0規范支持Chiplet級SoC互連，實現跨工藝、跨節點的模塊化設計；三是可持續封裝，玻璃基板替代有機基板，其100μm級通孔與低熱膨脹系數（CTE）匹配，為高密度SoC提供更優散熱與可靠性保障。此等技術演進不僅推動半導體產業向“更小、更快、更智能”方向發展，更在邊緣計算、工業物聯網、可穿戴醫療設備等新興領域催生萬億級市場機遇，成為數字經濟時代硬件創新的戰略支點。

系統級封裝SiP

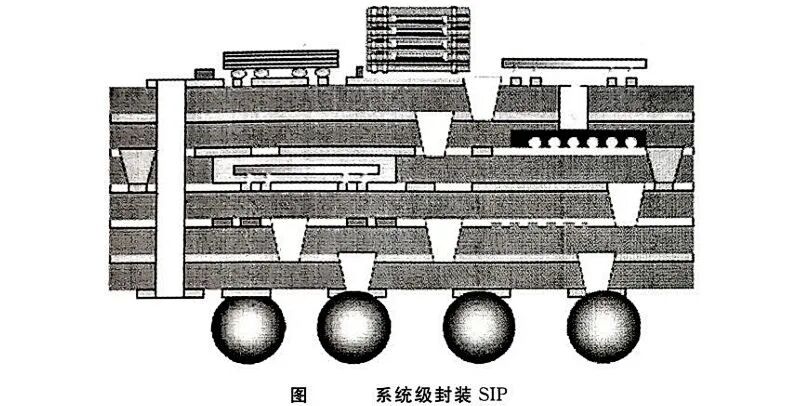

系統級封裝（SiP）作為三維集成技術的核心載體，正以“異構協同”理念重構電子系統的構建范式，在無線通信、消費電子及新興智能終端領域展現出不可替代的戰略價值。其本質是通過晶圓級堆疊、基板嵌入式集成及混合互連技術，將CPU、DSP、存儲器、射頻前端、MEMS傳感器及無源器件等模塊整合于單一封裝體內，突破單片集成工藝壁壘，實現高頻高速、低功耗與高密度的系統級功能集成。

技術實現層面，SiP的靈活性體現在多維異構集成能力——通過晶片堆疊（如TSV垂直互連）可實現10μm級芯片間距，配合倒裝芯片（Flip Chip）與引線鍵合（Wire Bonding）的混合互連，既滿足GHz級高頻RF模塊（如GaAs功率放大器與CMOS基帶芯片的集成）的信號完整性要求，又適配低頻數字模塊的成本敏感需求；基板選擇則涵蓋高性能ABF載板（支持20μm線寬/間距）與常規CSP基片，前者在AI計算模塊中實現HBM內存與GPU的2.5D互連，后者則在消費級TWS耳機中完成藍牙SoC與電源管理芯片的緊湊集成。

在5G通信領域，村田制作所采用嵌入式基板技術的SiP模組，將PA、LNA、濾波器及雙工器集成于3.5mm×3.5mm封裝內，滿足Sub-6GHz頻段毫米波前端的小型化需求；在AIoT邊緣端，聯發科Filogic系列SiP通過異構集成CPU、NPU、Wi-Fi 6/6E基帶及電源管理單元，實現單芯片支持智能家居網關的復雜計算任務；醫療可穿戴設備中，美敦力采用生物兼容封裝與低功耗設計的SiP傳感器，集成ECG、PPG及溫度監測功能，體積縮減至傳統方案60%而續航提升40%。

未來趨勢聚焦三大創新方向：一是工藝標準化，UCIe 2.0規范推動Chiplet級SiP互連，實現跨工藝、跨節點的模塊化設計；二是材料革新，玻璃基板替代有機基板，其100μm級通孔與低熱膨脹系數（CTE）匹配，為高密度SiP提供更優散熱與可靠性保障；三是智能封裝，集成溫度傳感器與自適應算法，實現實時熱管理與性能調節，如英特爾Foveros Direct技術在SiP中嵌入熱敏電阻，動態調整工作頻率以優化能效比。此等技術演進不僅推動半導體產業向“更小、更快、更智能”方向發展，更在6G原型驗證、工業物聯網節點及植入式醫療設備等前沿領域開辟萬億級市場空間，成為數字經濟時代硬件創新的戰略支點。

晶粒軟膜構裝COF

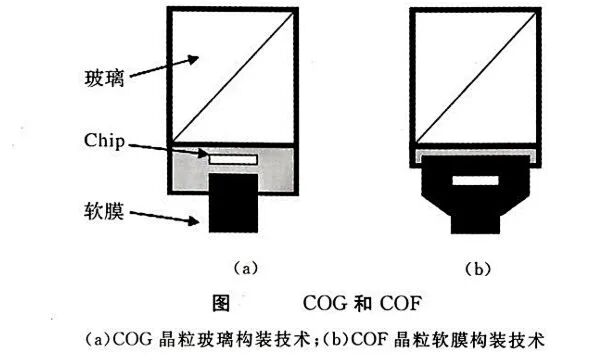

晶粒軟膜構裝（COF）作為柔性電子封裝的標桿技術，正以“剛柔并濟”的集成理念重塑顯示與智能終端的物理邊界。該技術通過將芯片直接貼裝于柔性聚酰亞胺（PI）基材，實現高密度互連與三維立體布線，突破傳統玻璃基板（CoG）在面板邊緣走線密度與分辨率的限制——相同尺寸面板下，COF方案可擴展超30%的像素密度，支撐4K/8K超高清顯示及窄邊框設計，成為LED/OLED顯示模組、可折疊手機及車載HUD的核心封裝方案。

技術演進呈現三大創新維度：材料層面，新型低溫固化膠粘劑與高延伸率PI薄膜的應用，使COF在-40℃至125℃寬溫域下保持99.9%的連接可靠性，滿足汽車級AEC-Q100認證；工藝層面，激光微孔成型與電鍍銅柱技術實現15μm級線寬/間距，配合倒裝芯片（Flip Chip）鍵合，使單顆芯片引腳密度提升40%而厚度縮減至0.3mm以下；系統集成層面，COF與嵌入式無源器件（如薄膜電容、電阻）的一體化封裝，在TWS耳機、智能手表等緊湊空間內實現電源管理、觸控傳感及射頻前端的協同集成，如蘋果AirPods Pro 2即采用COF-SIP混合封裝，體積縮減20%而功能密度提升35%。

在顯示領域，京東方8.5代COF生產線支持Mini LED背光模組量產，實現2000分區局部調光；在車載電子中，天馬微電子采用COF封裝的曲面屏HUD，在150℃高溫環境下保持85%透光率與170°廣視角；醫療可穿戴方面，華米科技基于COF的ECG貼片，集成生物電極與信號處理芯片，實現心電信號采集精度達醫療級ECG-12標準。

未來趨勢聚焦三大方向：一是超薄化，通過玻璃基轉印技術與納米壓印工藝，實現50μm級超薄COF制造；二是智能化，集成溫度/壓力傳感器與自適應算法，動態調整封裝應力與信號傳輸；三是可持續化，采用可回收PI基材與無鉛焊料，滿足歐盟RoHS 3.0及REACH法規要求。此等技術革新不僅推動顯示產業向“更薄、更柔、更智能”演進，更在元宇宙終端、柔性機器人皮膚及生物醫療植入等前沿領域開辟增量市場，成為柔性電子時代硬件創新的基石。

MEMS封裝

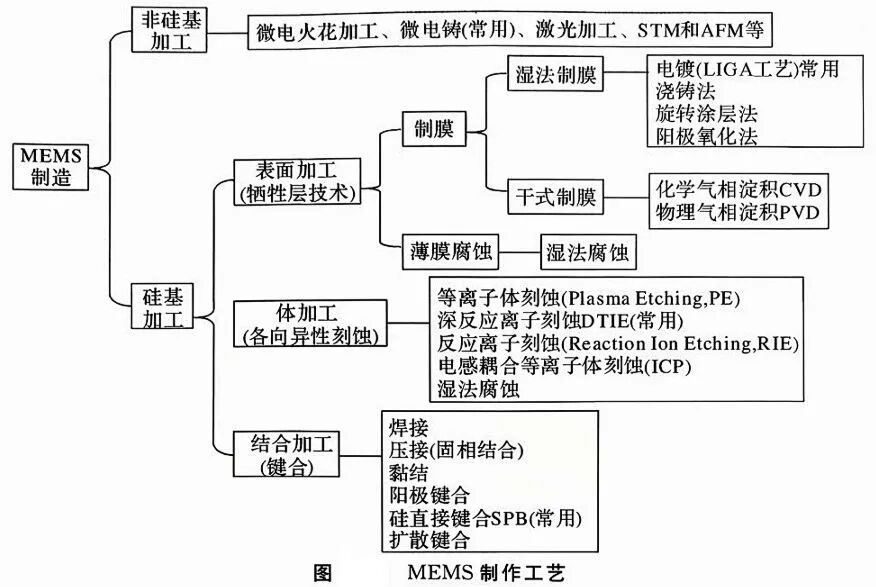

微機電系統（MEMS）封裝技術作為連接微納器件與系統應用的橋梁，正以“高精度、高可靠、高集成”為核心演進方向，在醫療、汽車、工業等領域的精密感知需求驅動下實現多維突破。

技術革新層面，三維集成與材料創新成為雙引擎。多光子光刻技術實現納米級分辨率三維微結構直寫，如壓阻式加速度計通過飛秒激光三維直寫完成從設計到制造的2.5小時全流程，性能媲美傳統數月迭代方案；晶圓級真空鍵合技術通過低溫陽極鍵合（350℃/600V）與鈦吸氣劑活性保持，實現硅-玻璃鍵合腔體壓力穩定在5mTorr以下，配合梯度退火工藝通過3000次，-40℃~125℃熱循環測試，解決傳統環氧樹脂封裝的氣密性瓶頸。鍵合工藝方面，Au-Sn共晶鍵合通過瞬態液相擴散技術填補0.5μm級表面粗糙度，鍵合強度達50MPa以上，配合0.8mm鍵合環寬度實現10??atm·cc/s級漏率標準，適配陀螺儀、壓力傳感器等對真空環境的嚴苛需求；而引線鍵合通過反向拱絲工藝壓縮線弧高度至50μm，結合動態壓力反饋系統將鍵合定位誤差控制在±1μm，良率提升至99.2%，滿足5G通信器件0.5mm超薄封裝要求。

產業生態呈現“設計-制造-封裝”垂直整合趨勢。中國長三角地區形成完整產業鏈集群，封裝基板國產化率突破40%，關鍵材料如ABF載板本地供應比例達55%；行業聯盟推動MIPI傳感器接口規范統一，UCIe 2.0標準支持Chiplet級MEMS互連，實現跨工藝、跨節點模塊化設計；智能化封裝方面，集成溫度/壓力傳感器與自適應算法，動態調節封裝應力與信號傳輸，如英特爾Foveros Direct技術實現10μm凸點間距，配合嵌入式無源器件實現電源管理、觸控傳感一體化集成。未來，隨著玻璃基板替代有機基材（100μm級通孔與低熱膨脹系數匹配）、納米銀焊膏低溫鍵合（150℃以下避免生物蛋白損傷）等技術的突破，MEMS封裝將從“保護性封裝”向“功能增強型封裝”躍遷，在元宇宙光波導掃描、人形機器人柔性感知、綠色能源微流控等新興領域開辟萬億級增量市場，成為數字經濟時代精密感知的核心基礎設施。

板級立體組裝

板級立體組裝作為三維電子系統構建的關鍵技術路徑，正以“空間重構”理念突破傳統二維PCB布線局限，在高鐵控制模塊、5G基站陣列、數據中心冷板系統等高密度、高性能場景中展現核心價值。其本質是通過垂直互連、凸點連接及側向鍵合技術，實現多塊PCB模塊在三維空間中的精準堆疊與電氣-機械協同，在有限物理空間內實現信號傳輸密度提升30%—50%，同時降低系統熱阻與信號延遲。

技術演進呈現三大創新維度：材料層面，納米銀漿低溫燒結技術實現150℃以下互連，避免傳統焊料導致的熱應力損傷，配合石墨烯散熱涂層使模塊熱阻降低40%，適配高鐵IGBT模塊的高溫運行需求；工藝層面，3D打印PCB技術通過光固化成型實現50μm級線寬/間距，配合激光微孔成型與電鍍銅柱技術，實現垂直互連層間通孔的100%良率，如中興通訊5G基站模塊通過該技術實現6層PCB堆疊，信號傳輸延遲降低至2ps/cm；系統集成層面，嵌入式無源器件（如薄膜電容、電阻）與有源芯片的一體化封裝，在單模塊內集成電源管理、射頻前端及數字處理功能，如華為數據中心硅光引擎通過板級立體組裝實現光模塊與CPU的垂直互連，帶寬密度提升50%而功耗降低30%。

未來趨勢聚焦三大方向：一是智能化制造，通過數字孿生技術實現板級立體組裝的虛擬仿真與實時優化，如西門子NX軟件支持3D PCB布線與熱管理協同設計；二是標準化推進，IPC-4101規范推動板級立體組裝材料與工藝的統一，UCIe 3.0標準支持跨模塊、跨節點的互連設計；三是可持續化，采用可回收PCB基材與無鉛焊料，滿足歐盟RoHS 3.0及REACH法規要求。此等技術革新不僅推動電子制造產業向“更密、更快、更綠”方向發展，更在6G原型驗證、工業物聯網節點及綠色能源微電網等前沿領域開辟萬億級增量市場，成為數字經濟時代硬件創新的戰略支點。
