Link-Sea-H6A圖像處理套件是中科億海微基于自研芯片EQ6HL130開發的適用于圖像處理應用的開發套件。該套件主要由圖像接口板、HL130核心板、攝像頭模組、電源適配器、數據線等組成。套件可實現攝像頭接入、圖像處理算法、顯示輸出等功能。開發套件集成板上FLASH、EEPROM、SDRAM、按鍵、LED燈等外設，其中SDRAM板載兩片，每片容量為16M*16bit。板上集成USB-JTAG，可直接通過TYPE-C數據線對開發套件進行調試。

圖Link-Sea-H6A圖像處理套件實物圖

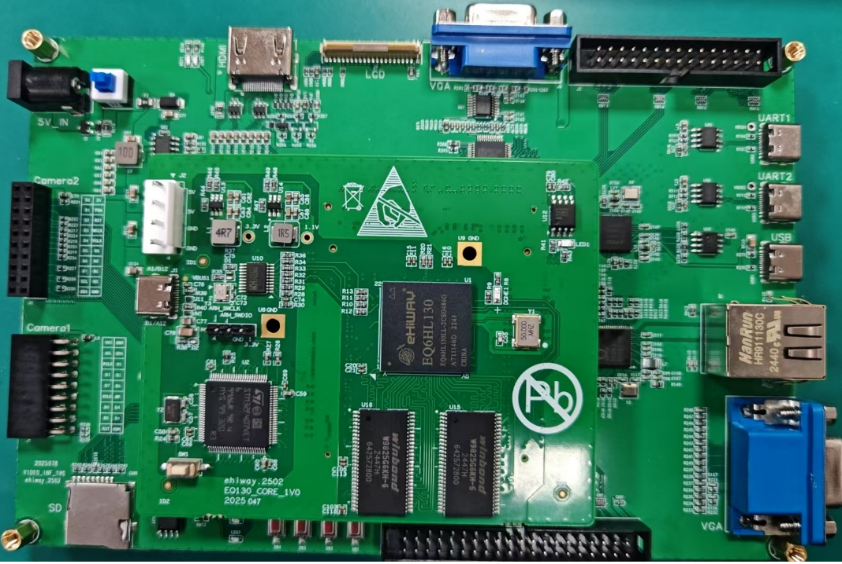

圖 Link-Sea-H6A圖像處理套件板卡實物圖

方案特點

l 具有1路以太網接口；

l 具有2路基于USB的UART串口；

l 具有2路camera接口；

l 具有2路VGA輸出接口；

l 具有1路LCD輸出接口；

l 具有1路HDMI輸出接口；

l 擴展IO不少于40pin。

典型應用

Link-Sea-H6A圖像處理套件可作為圖像處理領域應用開發板、高校電子相關專業教學、集成電路相關比賽等應用場景的使用。
