Air780EPM開發板具備強大的多網絡接口能力，通過合理配置，可將4G網絡作為主鏈路，為WiFi和以太網設備提供統一、穩定的網絡出口。

一、多網融合概述

Air780EPM 開發板通過多網融合技術將不同類型的通信網絡（4G、以太網）整合在一起，從而形成統一、高效、互操作性強的網絡系統。

本文基于 Air780EPM 模塊，通過 4G 移動網絡為 以太網設備提供統一的上網接入服務。

二、準備硬件環境

2.1 780EPM 硬件環境

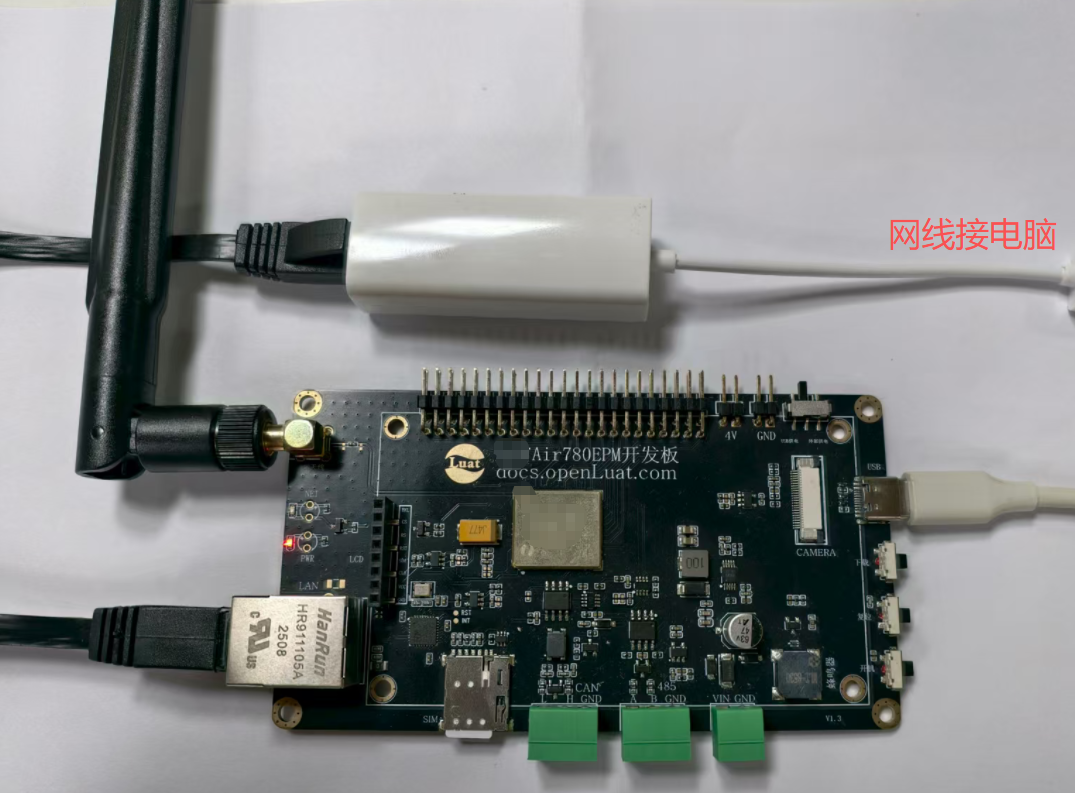

2.1.1 Air780EPM 1.3 版本開發板一塊 + 可上網的 sim 卡一張 +4g 天線一根 + 網線一根：

sim 卡插入開發板的 sim 卡槽

天線裝到開發板上

網線一端插入開發板網口，另外一端可以連接電腦

2.1.2 TYPE-C USB 數據線一根 + USB 轉串口數據線一根，Air780EPM 開發板和數據線的硬件接線方式為：

Air780EPM 開發板通過 TYPE-C USB 口供電；（外部供電/USB 供電 撥動開關 撥到 USB 供電一端）

TYPE-C USB 數據線直接插到開發板的 TYPE-C USB 座子，另外一端連接電腦 USB 口；

2.2 780EHM 硬件環境

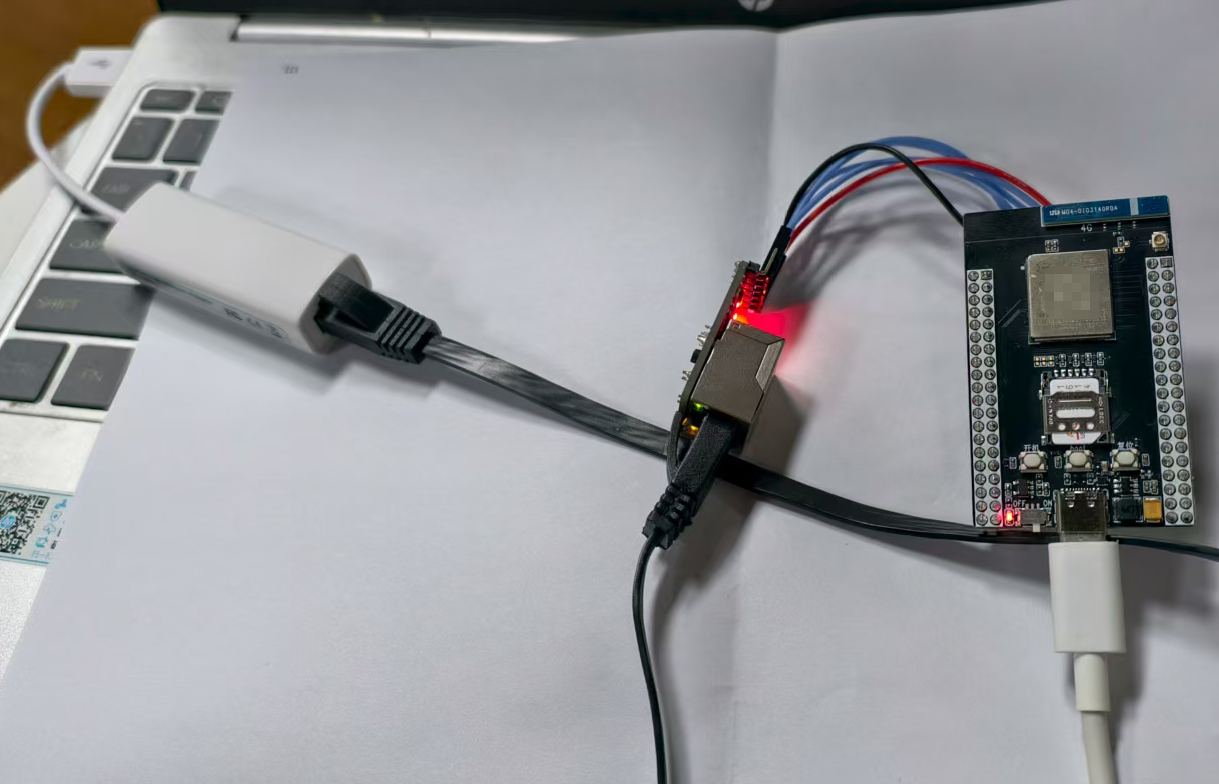

2.2.1 Air780EHM 核心板一塊 + 可上網的 sim 卡一張 +4g 天線一根 + 網線一根：

sim 卡插入開發板的 sim 卡槽

天線裝到開發板上

網線一端插入AirETH_1000配件板網口，另外一端可以連接電腦

2.2.2 TYPE-C USB 數據線一根 + USB 轉串口數據線一根，Air780EHM 核心板和數據線的硬件接線方式為：

Air780EHM 核心板通過 TYPE-C USB 口供電；（外部供電/USB 供電 撥動開關 撥到 USB 供電一端）

TYPE-C USB 數據線直接插到核心板的 TYPE-C USB 座子，另外一端連接電腦 USB 口；

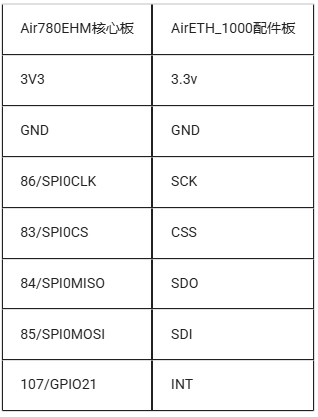

2.2.3 必選 AirPHY_1000 配件板一塊，Air780EHM 核心板和 AirPHY_1000 配件板的硬件接線方式為:

三、準備軟件環境

3.1 780EPM 軟件環境

在開始實踐本示例之前，先準備一下軟件環境：

3.1.1Luatools 工具，如果是第一次使用 Luatools 工具，請仔細閱讀此鏈接教程。

3.1.2 內核固件文件（底層 core 固件文件）：LuatOS-SoC_V2014_Air780EPM_1.soc；參考項目使用的內核固件；如有更新可以使用最新固件。

3.1.3 luatos 需要的腳本和資源文件：https://gitee.com/openLuat/LuatOS/tree/master/module/Air780EPM/demo/network_routing/4g_out_ethernet_in

3.1.4 lib 腳本文件：使用 Luatools 燒錄時，勾選 添加默認 lib 選項，使用默認 lib 腳本文件；

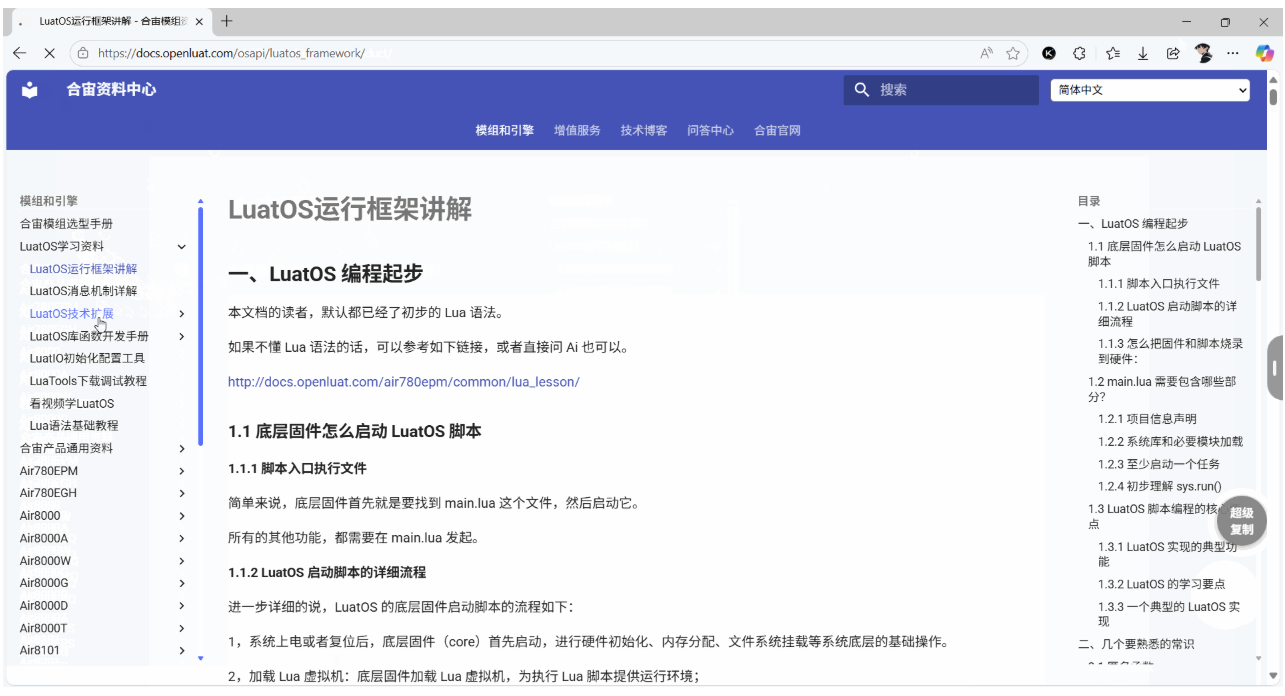

準備好軟件環境之后，接下來查看如何燒錄項目文件到 Air780EPM 開發板，將本篇文章中演示使用的項目文件燒錄到 Air780EPM 開發板中。

3.2 780EHM 軟件環境

在開始實踐本示例之前，先準備一下軟件環境：

3.2.1Luatools 工具，如果是第一次使用 Luatools 工具，請仔細閱讀此鏈接教程。

3.2.2 內核固件文件（底層 core 固件文件）：LuatOS-SoC_V2014_Air780EHM_1.soc；參考項目使用的內核固件；如有更新可以使用最新固件。

3.2.3 luatos 需要的腳本和資源文件：https://gitee.com/openLuat/LuatOS/tree/master/module/Air780EHM_Air780EHV_Air780EGH/demo/network_routing/4g_out_ethernet_in

3.2.4 lib 腳本文件：使用 Luatools 燒錄時，勾選 添加默認 lib 選項，使用默認 lib 腳本文件； 準備好軟件環境之后，接下來查看780EHM核心板使用說明，將本篇文章中演示使用的項目文件燒錄到 Air780EHM 核心板中。

四、軟硬件資料

4.1 API 介紹

本文僅介紹程序中使用到的 API 接口，詳細接口說明請查看：https://docs.openluat.com/osapi/ext/exnetif/

exnetif.setproxy(adapter, main_adapter, other_configs)

配置網絡代理實現多網融合；

4.2 以太網電路介紹

以太網電路介紹請查看：https://docs.openluat.com/air780epm/luatos/hardware/design/netdrv/

五、整體功能概述

5.1 功能概述

以 4G 為供網數據出口，通過 Air780EPM 模組實現以下功能：

1. 有線連接，以太網設備通過網線連接實現 4G 上網。

5.2 源碼展示

程序中已詳細注釋代碼用處，如有不懂可咨詢技術人員。

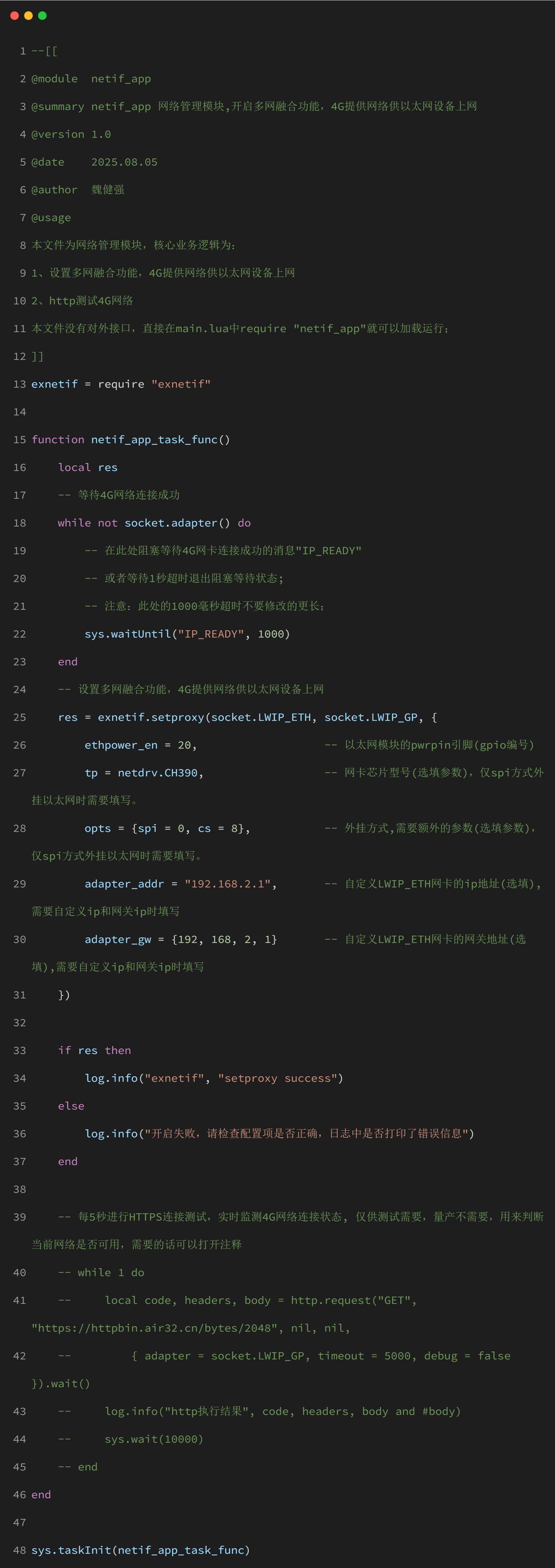

netif_app.lua

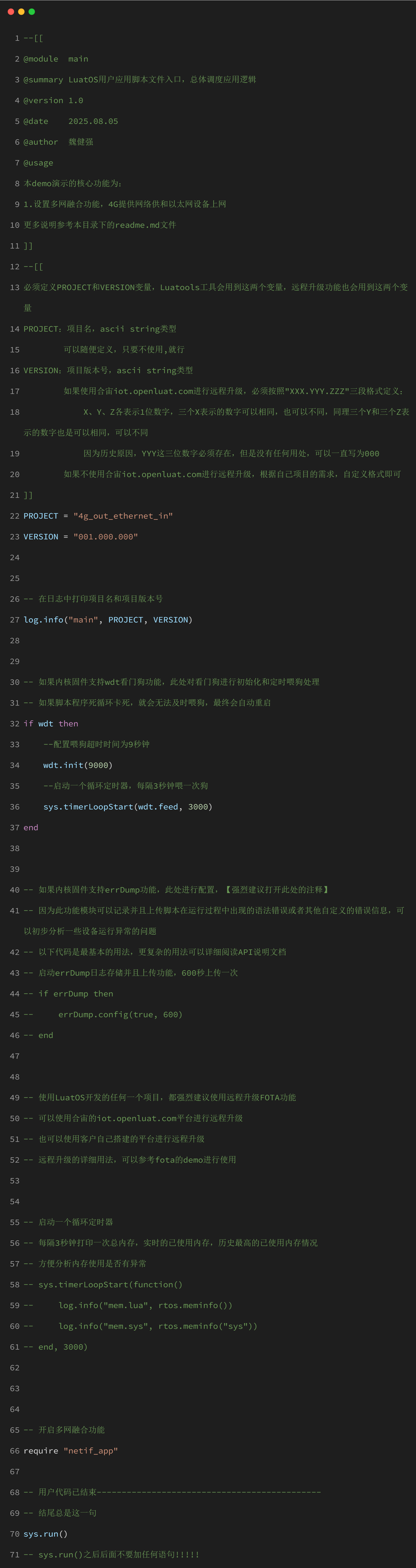

main.lua

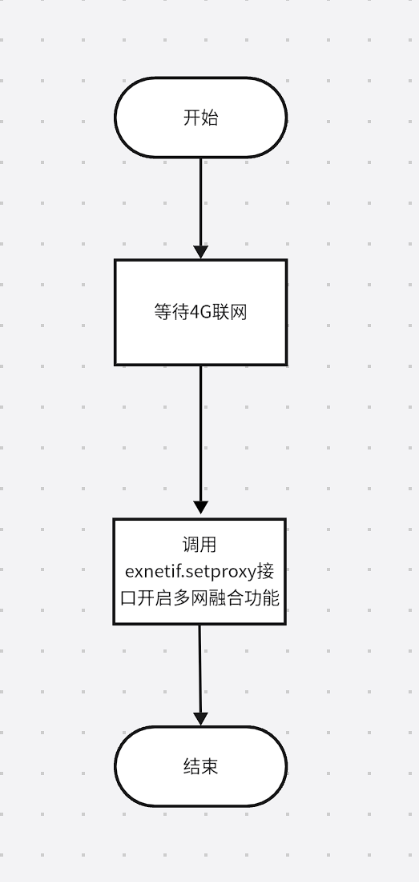

5.3 程序流程圖展示

六、功能演示

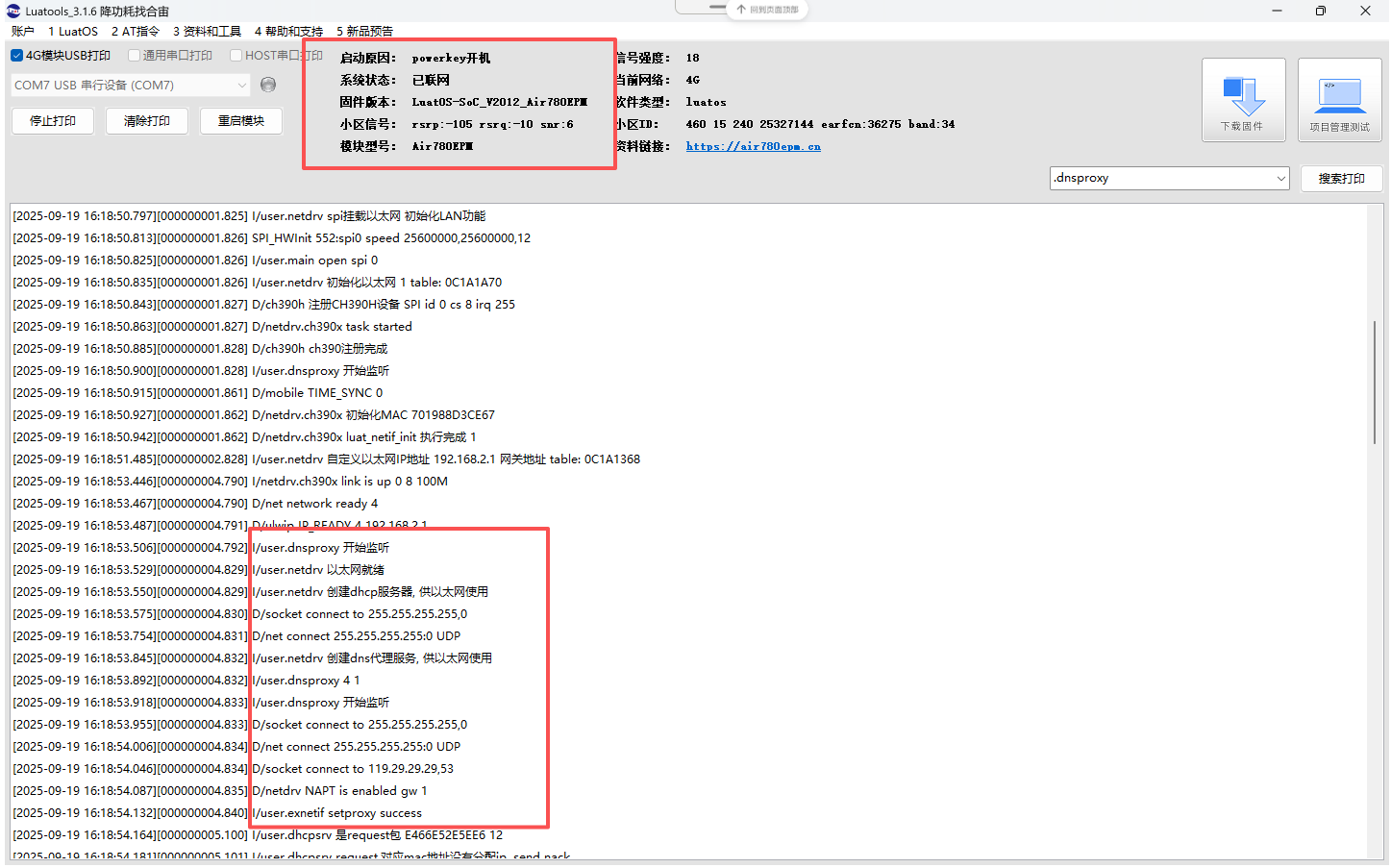

6.1 4G 作為數據出口給以太網設備上網

測試環境：Air780EPM 整機開發板、Windows10 以上系統版本電腦。

測試結果：電腦能正常識別到以太網網絡適配器，也可以正常上網。

七、總結

至此，Air780EPM 多網融合系列中以 4G 作為數據出口，為以太網設備供網的功能已經結束。如果大家在實際操作中遇到技術難題，歡迎聯系技術人員。

今天的內容就分享到這里了~
