1現場漏電過大排查方法

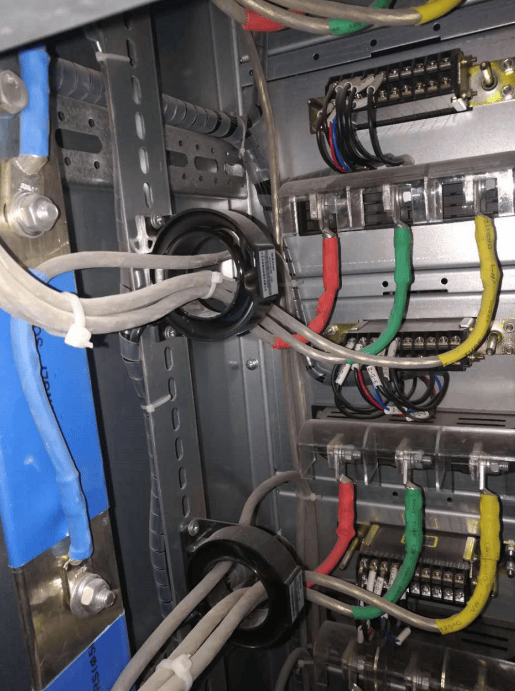

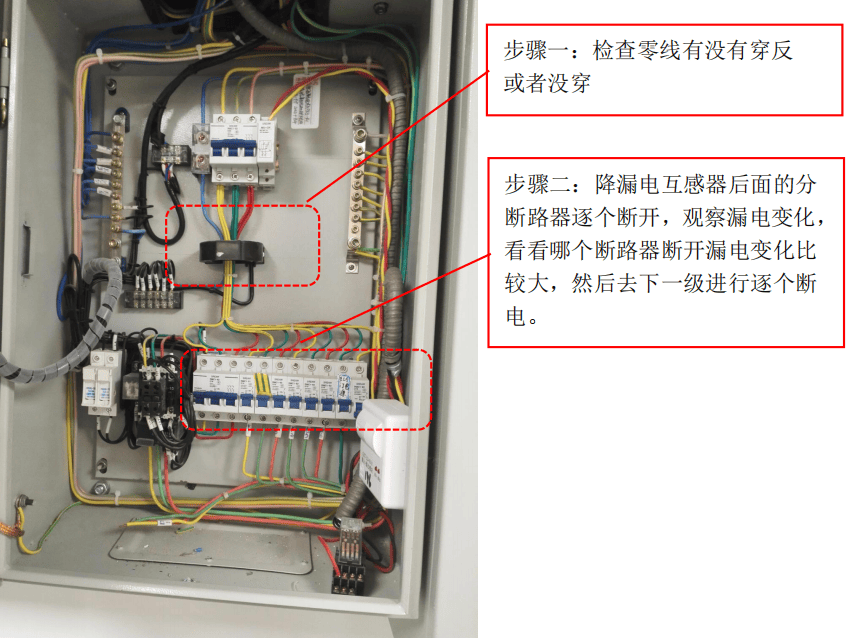

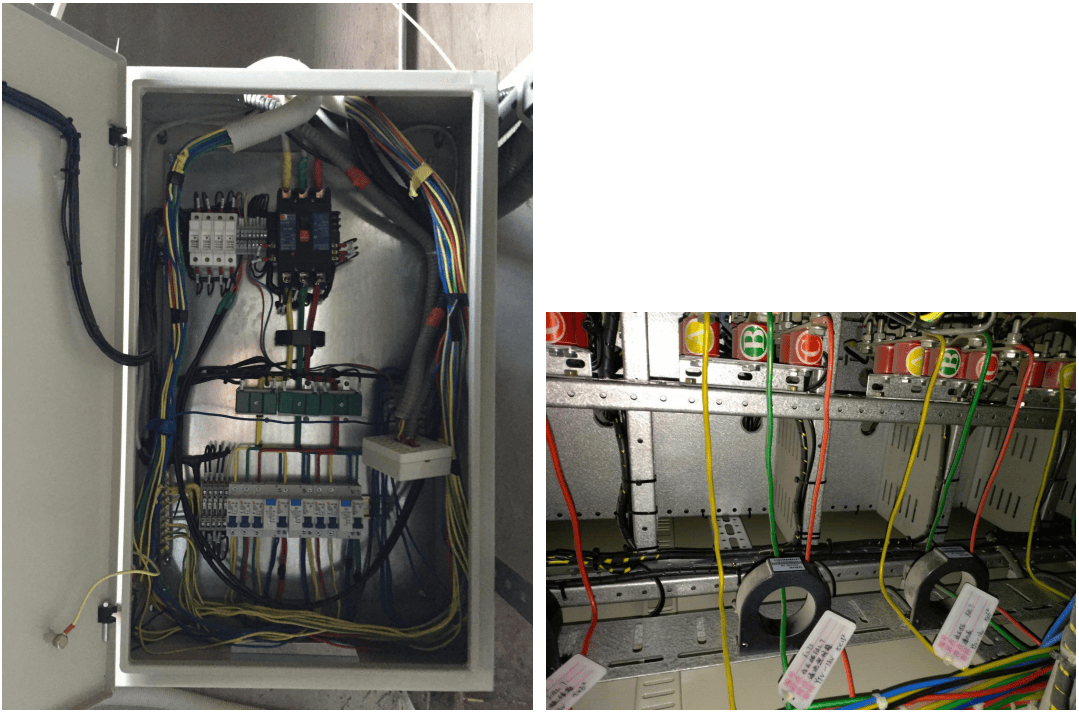

首先檢查零線的反向有沒有穿反？舉例：零線穿反

零線沒有穿反現場依然有漏電流，數值幾百到幾千毫安不等？需要斷后面負載進行檢測

若后面的斷路器都斷開了，漏電依然很大，這個時候零線可能被別的配電箱借用了，也就是共零，可以用鉗形電流表（如下圖）測一下零線電流，然后排查零線。

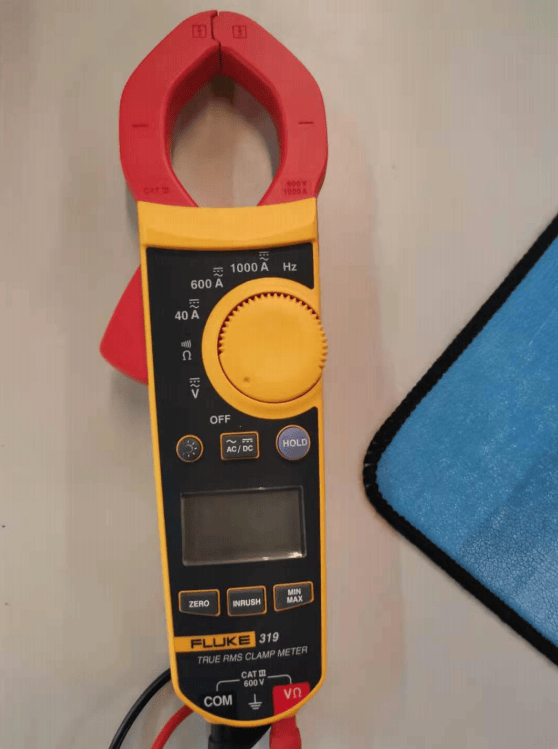

鉗形電流表

常見錯誤：

零線沒穿過互感器；

零線穿反；

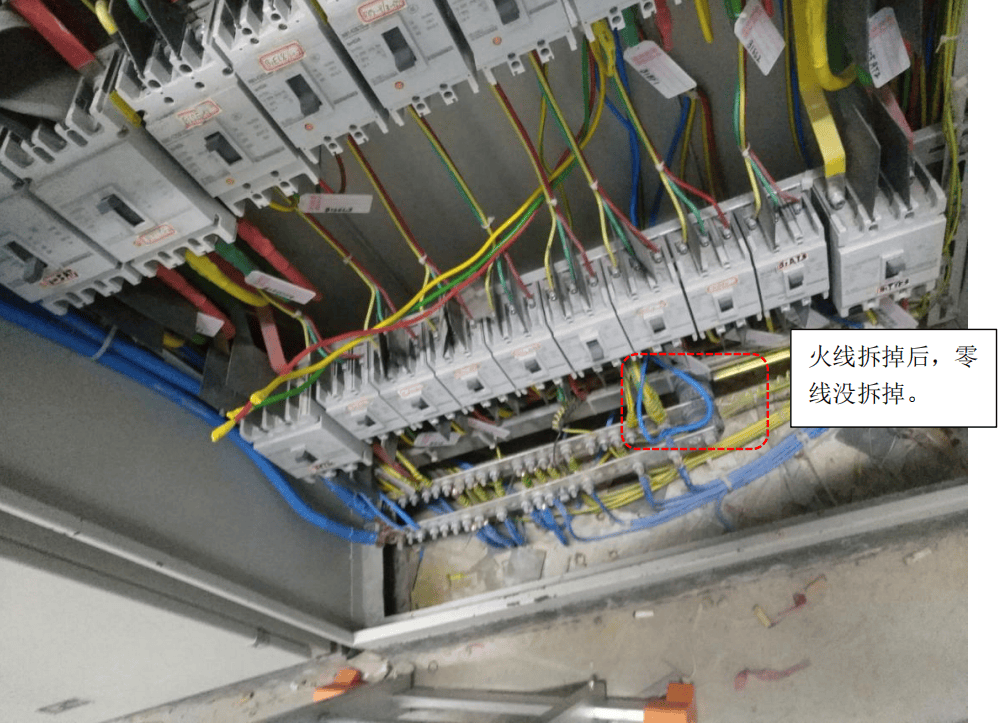

火線拆掉后零線依然使用，零線沒拆掉火線拆掉后，零線沒拆掉。

2安科瑞漏電監測產品解決方案

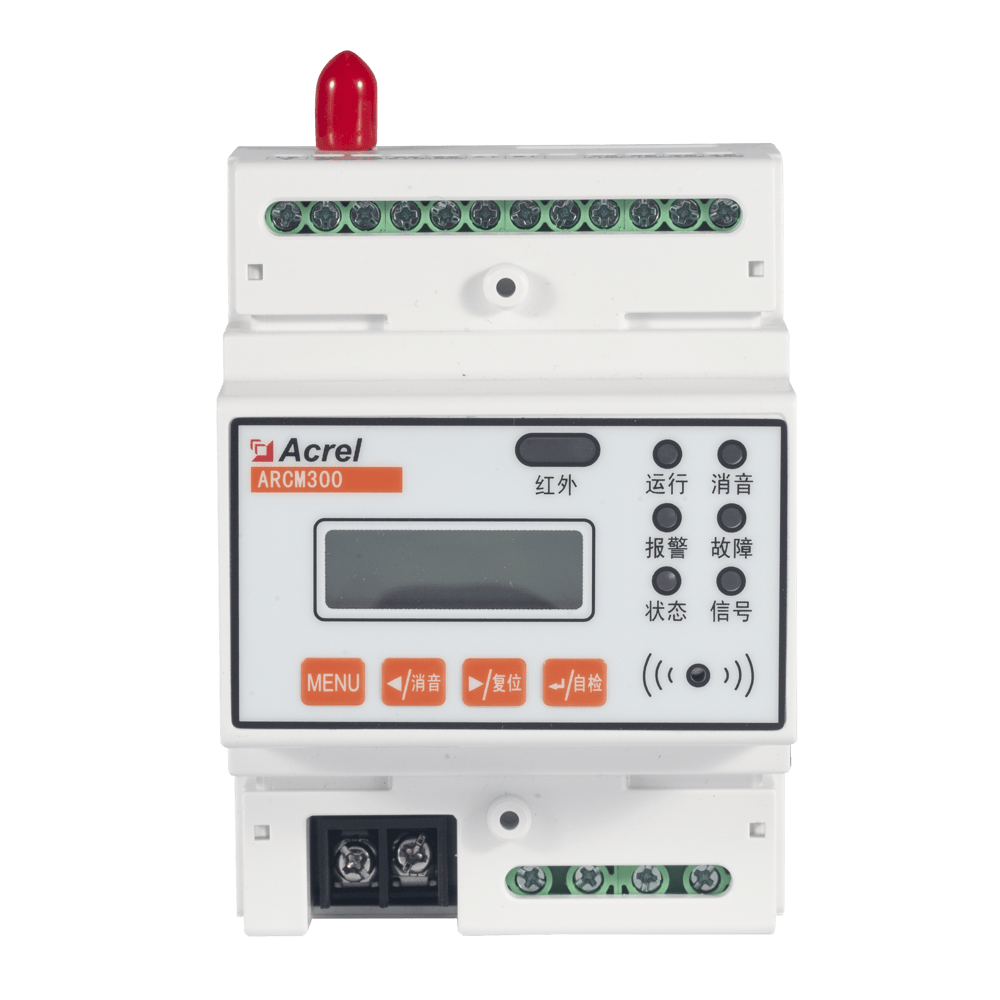

2.1 ARCM300系列多回路型電氣火災監控探測器

ARCM300系列多回路型電氣火災監控探測器（以下簡稱探測器），是針對0.4kV 以下的TT、TN系統設計的，通過對配電回路的剩余電流、導線溫度等火災危險參數實施監控和管理，從而預防電氣火災的發生，并實現了對多種電力參數的實時監測，為能耗管理提供數據。

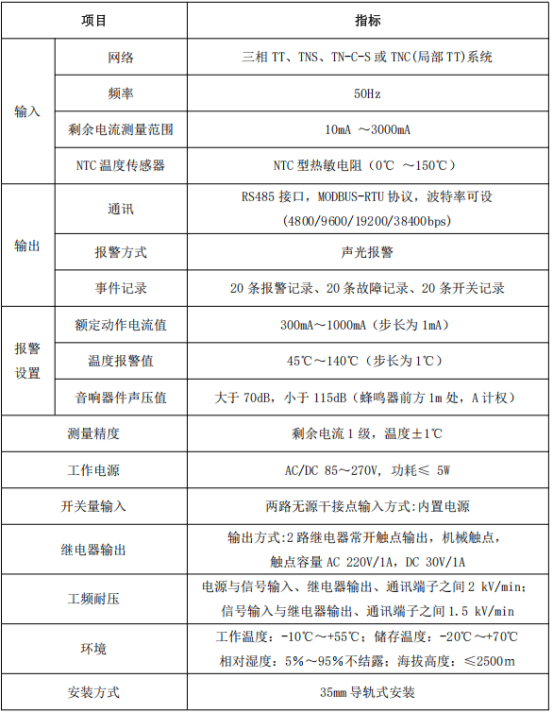

技術參數

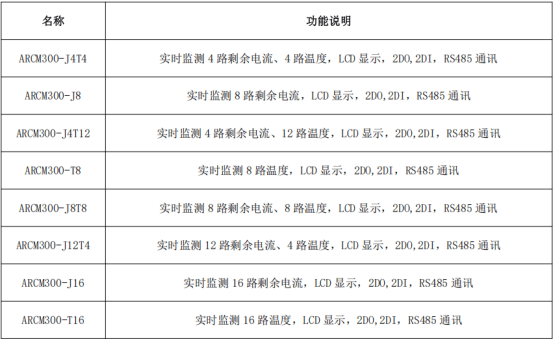

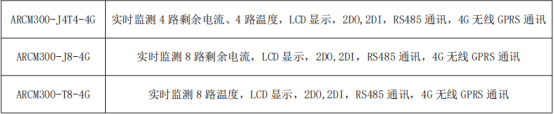

產品功能

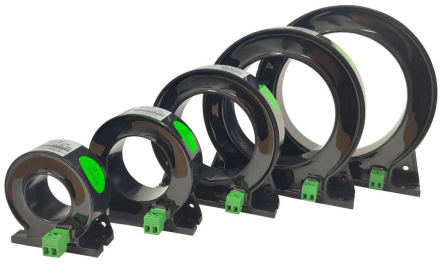

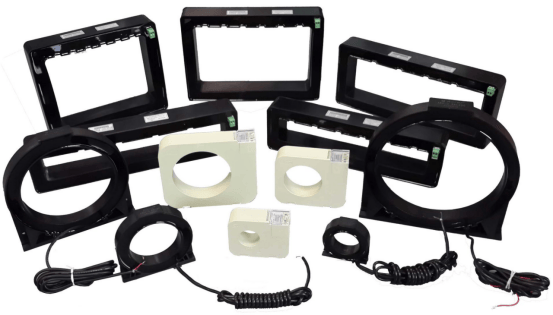

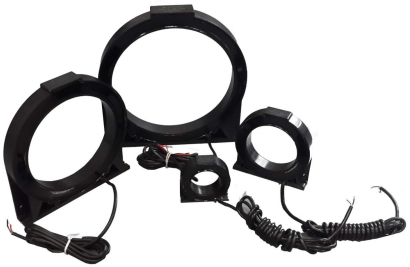

2.2 AKH-0.66/L 剩余電流互感器

AKH-0.66L型剩余電流互感器專用于對低壓剩余電流信號的采集，可與電氣火災監控裝置ARCM系列、電動機保護裝置 ARD 系列以及剩余電流繼電器ASJ系列配套使用。該產品二次可輸出0-5(2)mA，有圓孔型和方孔型供用戶根據需求選用。

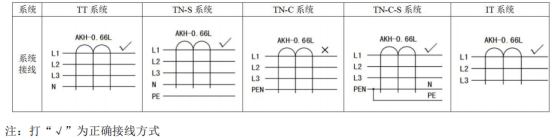

一次接線方式

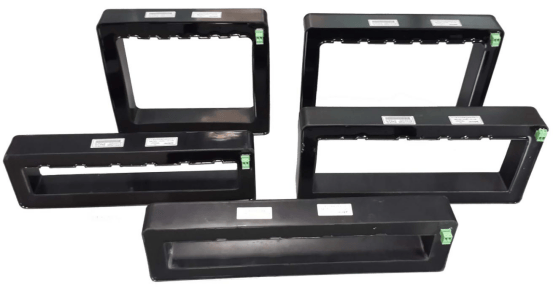

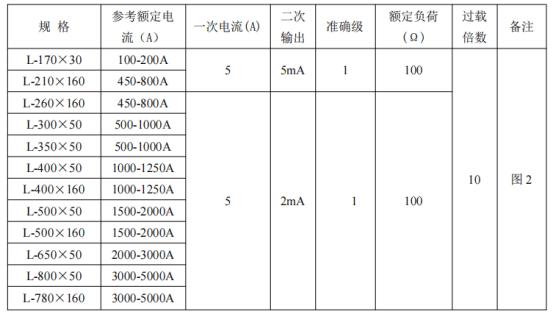

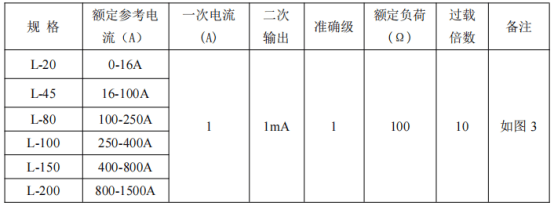

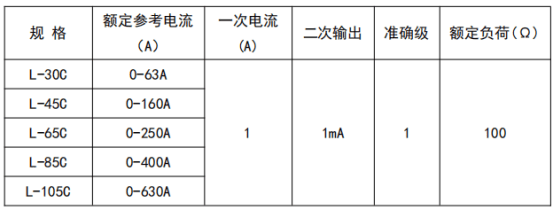

產品規格
