在各類電子設備中，電源管理的穩定性與效率直接影響整機性能與可靠性。無論是工業控制設備、網絡通信系統，還是消費類電子產品，對電源芯片的要求都日益提高：不僅需要高精度輸出、大電流驅動能力，還需具備低功耗、高可靠性及良好的溫度特性。芯伯樂（XBLW）的XBL1117系列低壓差線性穩壓器憑借1A輸出電流、±1.5%輸出電壓精度和低至1.26V的壓差特性，已成為眾多工程師在電源設計中的首選器件。

一、產品概述

XBL1117是一款高精度低壓差線性穩壓器，提供固定輸出

（1.2V/2.5V/3.3V/5.0V）與可調輸出（1.25V~13.8V）兩種版本，

輸出電壓精度±1.5%。具備過流與熱關斷（125°C）保護，

最高輸入電壓15V，工作溫度范圍-40°C 至 +125°C。

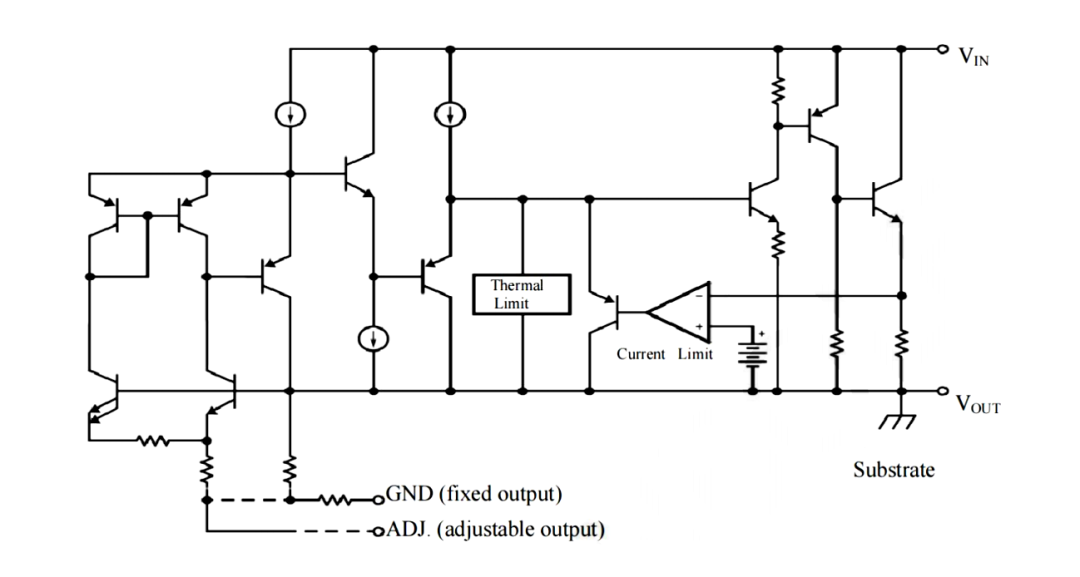

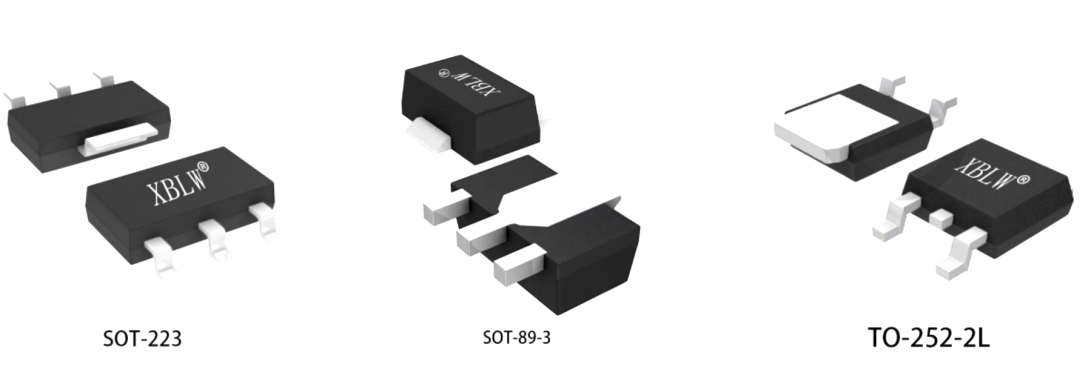

提供SOT-223、SOT-89-3L和TO-252-2L三種封裝，

分別針對中等功率、緊湊空間及大電流應用，適應多種場景需求。

二、核心特性詳解
01
高輸出電流能力
XBL1117能夠提供持續1A的輸出電流，峰值電流能力更可達1.4A。這一特性使其能夠?yàn)榇蠖鄶?shù)中功率負載提供穩定的電源。與市場上同類產品相比，XBL1117在滿負載條件下仍能保持良好的穩壓特性，不會因負載變化而產生較大的輸出電壓波動。
02
優異的低壓差性能
低壓差是評估線性穩壓器性能的關鍵參數。其值越低，意味著輸入/輸出電壓之間的壓降損耗也越低，這不僅優化了整體電源效率，也降低了對散熱方案的要求，有助于控制系統的散熱成本與體積。
02
高精度與穩定性
XBL1117的電壓精度高達±1.5%，溫度穩定性小于0.5%。其線性調整率在輸入電壓變化時小于0.2%。這些特性確保了在各種工作條件下，輸出電壓都能保持高度穩定，為精密模擬電路和數字系統提供可靠的電源。




三、典型應用場景

網絡通信設備

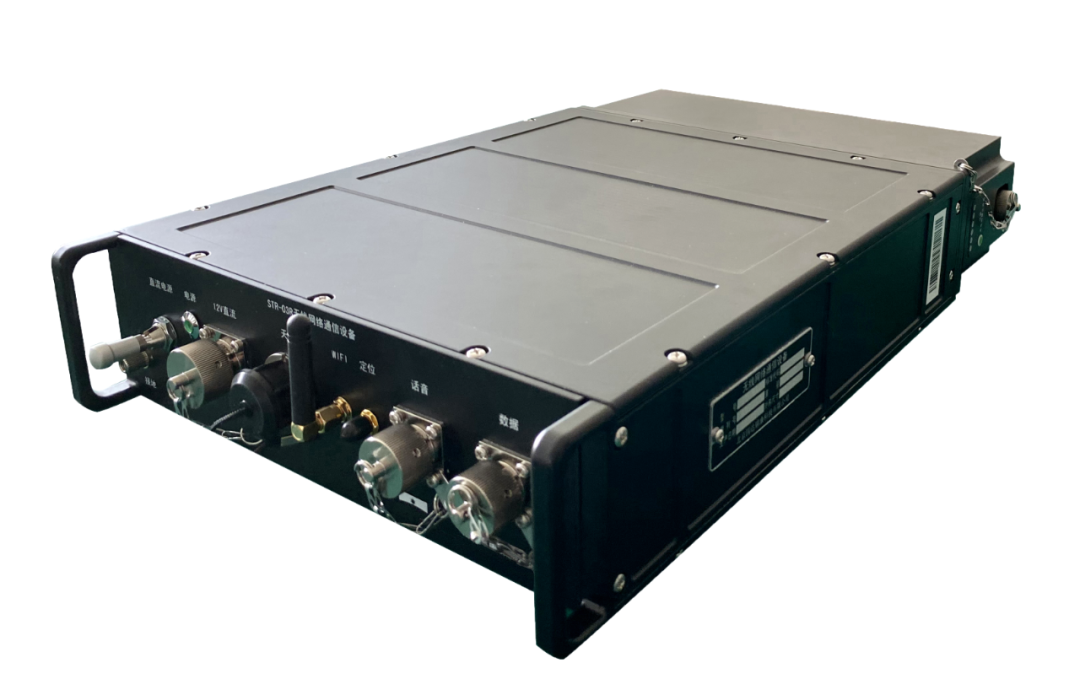

對于網絡交換機、服務器電源模塊等通信設備，XBL1117可用于二次穩壓，為各種接口芯片和處理器提供純凈的電源。其寬輸入電壓范圍（最高15V）使其能夠適應不同的電源適配器，而良好的紋波抑制特性則有助于減少數字噪聲對模擬電路的影響。

計算機及外圍設備

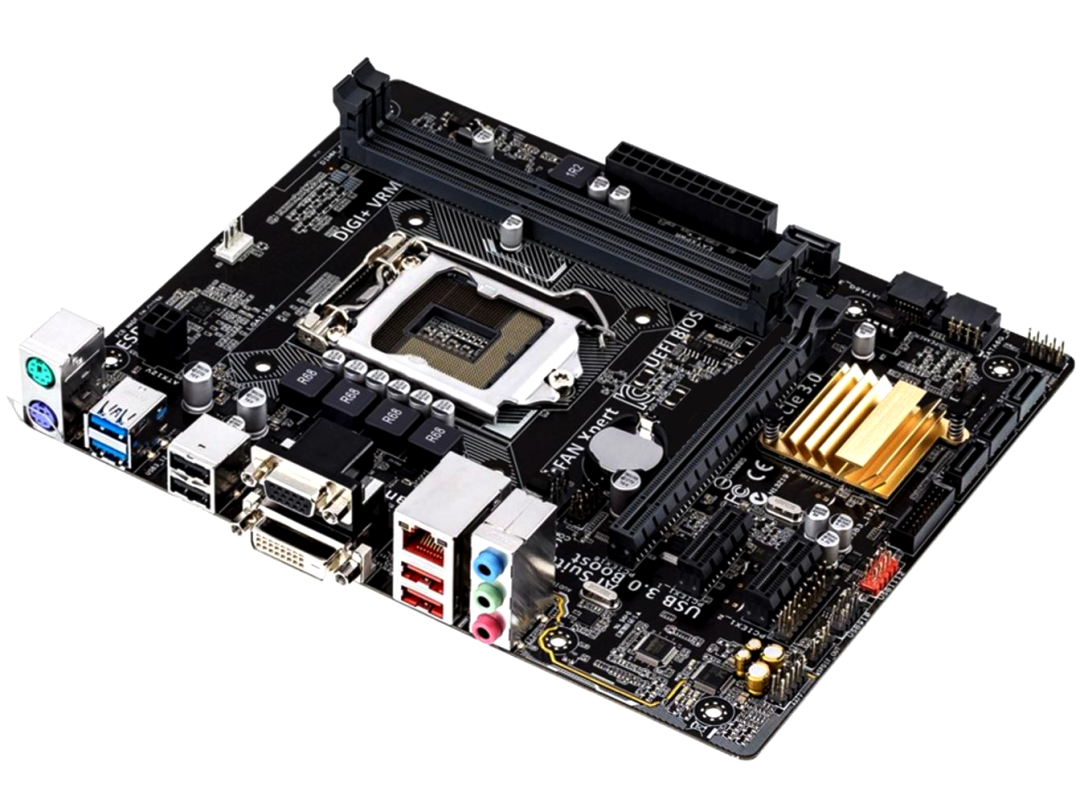

在計算機主板、顯卡等設備中，XBL1117可用于內存、芯片組等電路的供電。其快速響應特性能夠滿足處理器動態負載變化的需求，低壓差特性有助于降低整體功耗。

電池供電設備

在便攜式儀器、物聯網終端等電池供電設備中，XBL1117的低靜態電流和低壓差特性有助于延長電池使用壽命。當與DC-DC轉換器配合使用時，可構成高效、穩定的電源系統。

四、典型應用電路設計指南

01-固定輸出版本應用

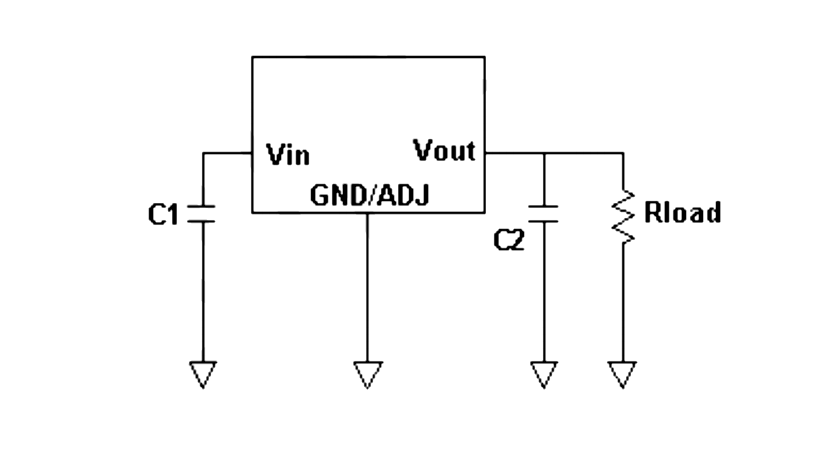

固定輸出版本的XBL1117應用電路極為簡潔，僅需在輸入端和輸出端各接一個電容即可正常工作。推薦在輸入端使用10μF鉭電容或電解電容作為旁路電容，在輸出端使用22μF鉭電容以確保穩定性。這種簡單的外圍電路設計大大降低了系統復雜度和BOM成本。

02-可調輸出版本應用

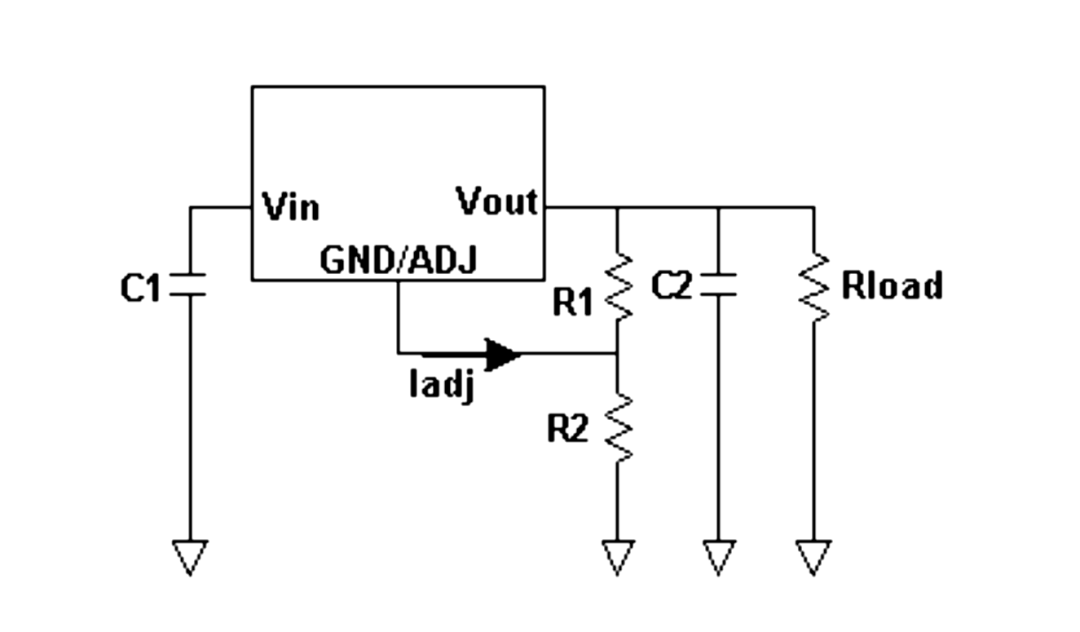

可調版本通過外部兩個電阻設置輸出電壓，其計算公式為：

Vout = Vref*(1 + R2 / R1) + Iadj*R2

其中，基準電壓Vref=1.25V，調整端電流Iadj約為50μA，通常可忽略不計。為獲得最佳性能，建議R1阻值選擇在200Ω至350Ω之間，此時流過R1的電流約為4-6mA，既能保證空載時的穩定性，又不會造成過多的功率損耗。

為提高紋波抑制比，可在調整端與地之間接入一個10μF的旁路電容Cadj。該電容的阻抗應小于R1的阻值，以確保在任何紋波頻率下都不會被放大。

五、與其他產品對比優勢

與國外同類產品相比，XBL1117在性能相當的前提下具有明顯的成本優勢。其±1.5%的輸出電壓精度與國際大廠產品處于同一水平，而價格通常更低。此外，芯伯樂提供完善的技術支持和樣品服務，縮短了客戶的開發周期。與傳統的三端穩壓器（如78系列）相比，XBL1117的壓差特性顯著優于后者。

六、 總 結

芯伯樂XBL1117系列低壓差線性穩壓器以高精度、大電流、低功耗和完善的保護功能，成為工業與消費類電源設計的理想選擇。其靈活的封裝與電壓配置，能夠滿足多樣化的電源管理需求。無論是用于網絡通信設備、工業控制系統，還是消費類電子產品，XBL1117都能提供穩定可靠的電源解決方案，幫助客戶提升系統性能并優化整體成本。
