在電站的復雜設備體系中，鍋爐作為核心動力設備，其運行狀態直接關系到電站的安全與效益。在鍋爐的運行過程中，由于受熱不均等因素，各部件會產生熱膨脹。若膨脹情況未得到有效監測和控制，可能引發一系列嚴重問題，如部件變形、密封失效，甚至導致爆管等重大安全事故，嚴重影響生產的連續性和安全性。對鍋爐膨脹的監測作為確保鍋爐安全穩定運行的關鍵環節，其重要性不言而喻。

傳統的鍋爐膨脹監測多依賴機械畫針式膨脹指示器。這種方式通過劃針與畫板配合，雖能直觀顯示部分膨脹量，但存在諸多弊端。例如，需人工現場手寫記錄數據，無法實時反映鍋爐運行中的實際膨脹情況，尤其在機組工況變化時，難以及時捕捉數據。而且，由于缺乏變工況運行過程數據，后續的深入分析難以開展，長期積累的膨脹偏差可能致使鍋爐受熱面永久變形，對機組安全運行構成潛在威脅。隨著安全生產管理要求的日益提高，傳統監測方式已難以滿足現代工業對鍋爐安全可靠運行的高標準需求。

在此背景下，傳感器技術發揮出越來越重要的作用，為電站設備維護帶來了新的解決方案。

以激光傳感器為核心，構建鍋爐膨脹在線檢測系統，采用先進的模塊化、組件化架構設計，具備高度的靈活性和可擴展性，各業務模塊可依據實際需求靈活配置，并提供豐富的數據接口與應用接口，以滿足不同場景下的監測需求。其由前端數據感知采集層、數據傳輸網絡層、中心應用層三部分協同構成，實現了對鍋爐膨脹的全方位、實時化監測與分析。

前端數據感知采集：

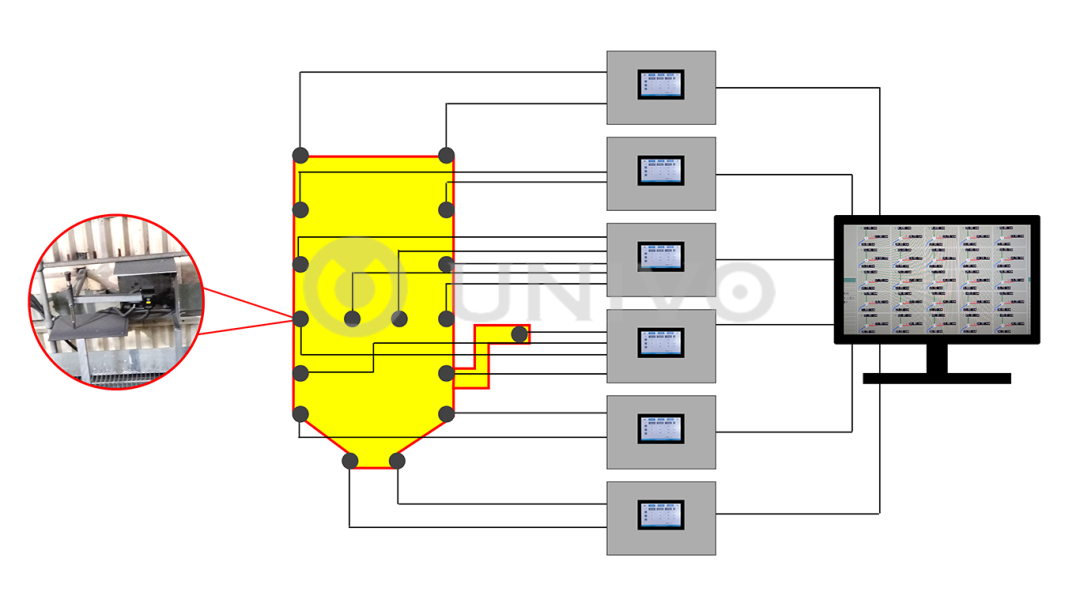

前端設置多組三維膨脹量檢測單元，每套三維膨脹量檢測單元由三個高精度激光傳感器與穩固的方體金屬面板構成，金屬面板直接固定于承壓部件表面，確保了測量的直接性和準確性。三個激光傳感器巧妙地安裝于鍋爐平臺，其感應端精確對準金屬面板上的三個正交平面，形成三維坐標系，實現全方位監測。激光傳感器采集到的膨脹數據通過專用通道傳輸至智能前端采集箱，采集箱內置高性能處理器，通過高效通信接口與計算機系統無縫對接，確保數據的實時處理與分析。

數據傳輸網絡：

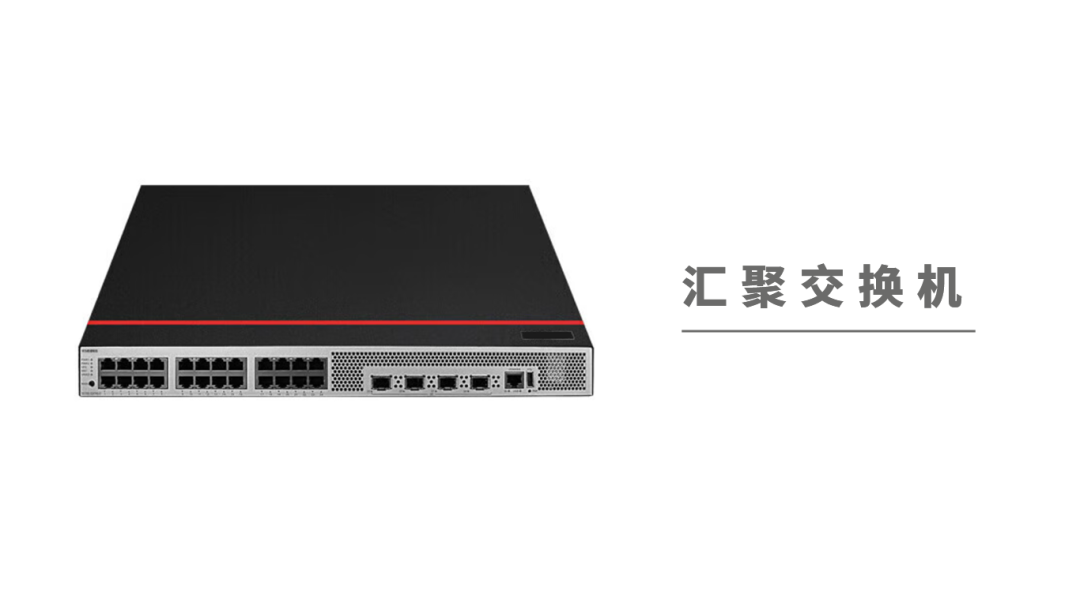

通過現場接入的交換機、光交換設備等，前端采集到的膨脹數據將上傳到中心上位機。系統采用有線傳輸?shù)?a target="_blank">以太網絡架構，摒棄了無線物聯網方式，有效避免了無線傳輸可能存在的信號干擾和不穩定問題，大幅提升了數據傳輸?shù)姆€(wěn)定性和效率，保障了數據能夠?qū)崟r(shí)、準確地傳輸?shù)胶罄m(xù)處理環節。

中心應用：

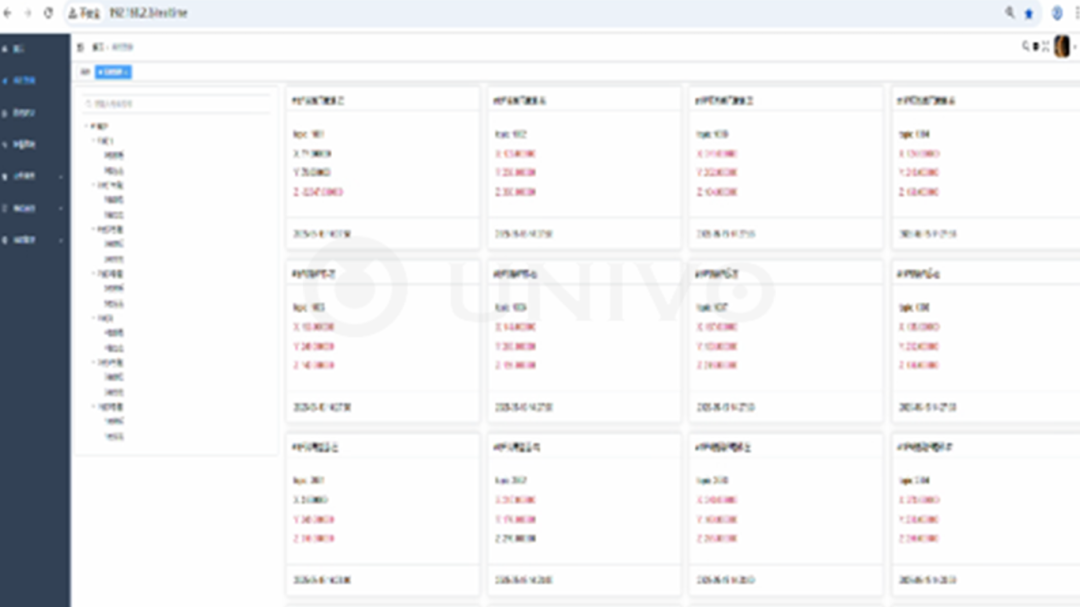

膨脹檢測數據的集中管理、智能分析及可視化展示。數據庫服務器（支持 GPU）具備強大的數據存儲和處理能力，可對大量的監測數據進行高效存儲和快速分析。管理工作站則為操作人員提供了便捷的操作界面，通過軟件系統，工作人員可輕松實現實時影像和檢測數據監測、設備控制、路徑規劃以及數據存儲、顯示、導出等功能。例如，在實時數據頁面，工作人員可直觀查看所有點位的實時膨脹數據，點擊鍋爐即可查詢對應鍋爐下的全部點位數據，還能通過樹結構篩選特定點位數據，紅色標記的報警數據能及時提醒工作人員關注異常情況。

傳感器在電站鍋爐維護中展現出了強大的優勢與潛力，鍋爐膨脹在線檢測系統是電站設備維護的一次技術革新。在安全性方面，鍋爐膨脹在線檢測系統通過實時精準的監測，有效預防了因膨脹異常導致的安全事故，降低了設備故障對人員和生產的威脅，為企業安全生產提供了堅實保障。在經濟效益方面，該系統能夠提前預測設備故障，減少非計劃停機時間，降低設備維修成本，同時提高了生產效率，為企業創造了顯著的經濟效益。

鍋爐膨脹在線檢測系統以先進的傳感器技術、完善的系統架構和強大的軟件功能，為電站鍋爐的安全穩定運行提供了全方位的保障，助力電站實現高效、可靠的生產目標，推動了電站行業向著智能化、安全化的方向發展。

鍋爐在線膨脹監測系統

概 況

采用激光測距原理，對鍋爐各承壓部件特定位置的三向熱膨脹量實時監測，承壓部件膨脹量偏離設計值時及時反饋信息，有效避免因膨脹不暢而造成的各種安全事故的發生。工作人員無需到溫度較高的環境中讀取監測數據，操作非常方便。

特 點

實時分析監測

監測結果準確

無磨損問題

數字化監測

參 數

工作電壓：220VAC~50HZ

通道數量：32

系統功率：≤30W

使用環境 ：-20℃-85℃

支持接口：2 路 RS485 接口

波特率：2400bps/4800bps/9600bps

檢測精度：±2mm

設備尺寸 ：349mm x 400mm x 150mm

重量：3.53kg

使用壽命：5年
