一、項目背景
“精益+柔性”是華東某上市電器制造集團2025年產線升級的核心訴求。企業3#裝配車間于年初新上一條24工位空調主板柔性線，關鍵設備包括：

1.發那科M-20iD/35六軸機器人6臺（帶R-30iBPlus控制柜）

2.西門子S7-1500 PLC主站1套（型號6ES7515-2AM03-0AB0）

3.歐姆龍NX1P2運動控制器2套

4.施耐德ATV340變頻器12臺

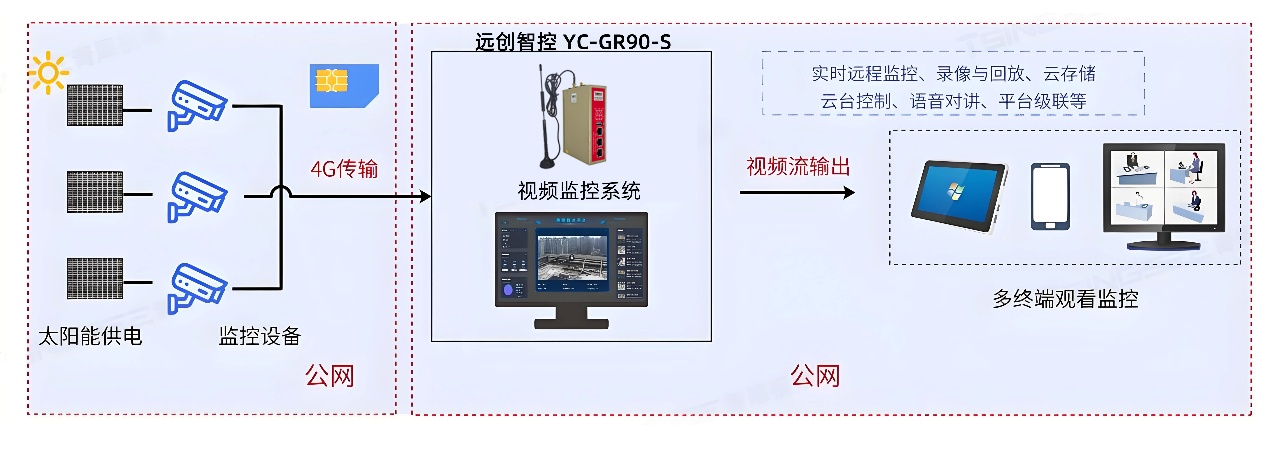

現場網絡已部署千兆環網，但機器人僅對外提供OPC UA Server接口（端口4840，安全策略Basic256Sha256），集團新搭建的“YunSight工業互聯網平臺”則要求所有終端通過MQTT(TLS)上云。為打通“OPC UA←→MQTT”雙向通道，最終選用遠創智控YC-GR90-S邊緣計算網關（以下簡稱GR90-S）作為協議翻譯與數據中樞。

二、需求拆解

1.實時性：機器人關節坐標、扭矩、報警號1s內需到達云端；

2.雙向控制：云平臺可下發工藝參數（如焊點位置補償值），網關負責寫回機器人；

3.斷網續傳：車間夜間可能斷網，數據零丟失；

4.高并發：6臺機器人共4000變量點同時讀寫；

5.安全合規：滿足集團IT安全審計，TLS雙向認證、證書有效期90天自動輪換。

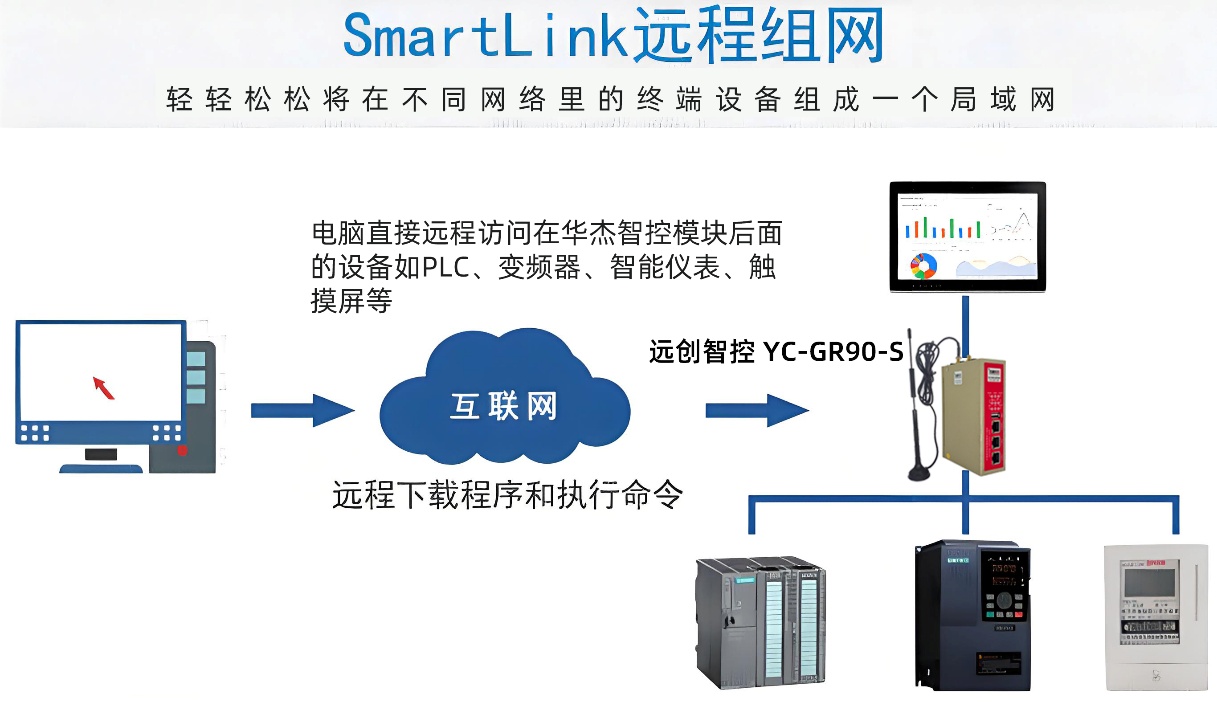

三、方案拓?fù)?br /> 設備層→發那科R-30iBPlus（OPC UA Server）
接入層→YC-GR90-S工業智能網關（3×千兆網口，1×4G插槽）
平臺層→YunSightMQTTBroker

應用層→集團大數據中臺、手機微信小程序、數字孿生看板

四、硬件安裝與接線
2025-07-15現場實施：

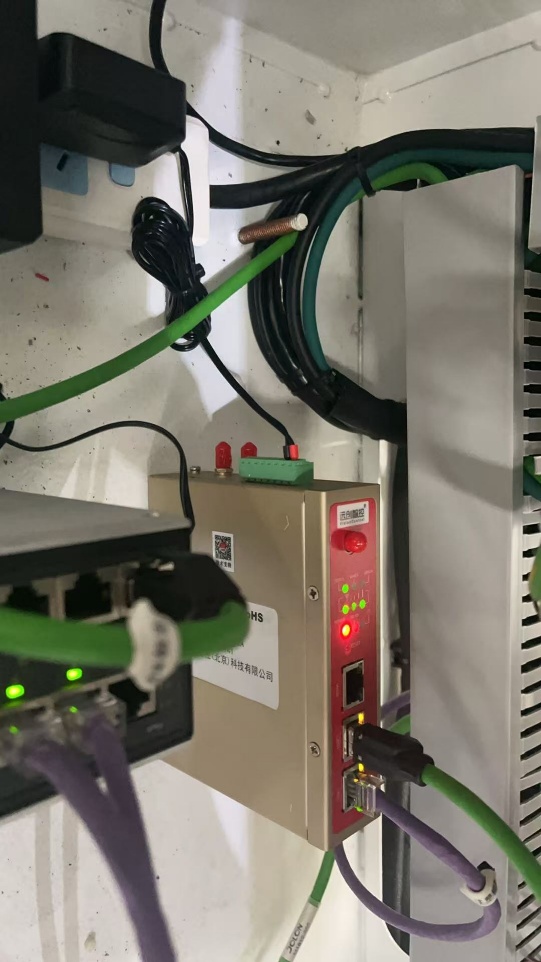

1.在3#電控柜頂部DIN導軌固定GR90-S，型號YC-GR90-S智能網關，配24VDC/2A獨立電源；

2.LAN1口接入環網交換機（H3CS5130-28SC-PWR），與機器人控制柜同一VLAN20；

3.4G天線饋線走橋架至立柱頂部，SIM卡選用聯通5G行業切片專網；

4.通過RS-485復用口旁路采集PLC電表數據，用于能效計算，本文略。

五、網關配置詳解

1.系統初始化

·登錄Web界面（默認192.168.1.1），建立“機器人”通道，選擇協議“OPC UAClient”，安全模式“Sign&Encrypt”，加載集團CA證書與私鑰（PEM格式）。

2.變量批量導入

·在發那科示教器側導出XML節點文件，包含NameSpace2的4000點；

·在YC-GR90-S邊緣計算網關“點表配置”頁面點擊“導入NodeSet”，自動解析出：
ns=2;s=Robot1.Joint.J1.Position→標簽名R1_J1_Pos
ns=2;s=Robot1.Alarm.CurrentAlarmNo→標簽名R1_Alarm
……

·采集周期分兩級：關鍵軸坐標500ms，溫度、電壓等5s；

·啟用“變化死區”過濾，關節角變化<0.01°不上傳，降低38%流量。

3.MQTT上云

·填寫B(tài)roker地址mqtt.yunsight.com:8883，開啟TLS，加載客戶端證書client-yc-gr90-s.pem；

·Topic模板：/yc/line03/{robot}/{tag}，QoS=1，Payload采用JSON壓縮格式；

·本地緩存8GBeMMC，斷網后自動溢出到/opt/cache，恢復后按FIFO續傳，實測4h斷網零丟包。

4.反向控制流程

·YunSight下發補償值Topic：/yc/line03/setpoint/{robot}，JSON格式{“Tag”:”R1_WeldOffsetX”,”Value”:1.23}；

·GR90-S訂閱后，調用OPC UAWriteService，對節點ns=2;s=Robot1.Parameters.WeldOffsetX寫入，寫后回讀校驗；

·若寫失?。ㄈ鐧C(jī)器人處于Auto模式拒絕外部寫），網關立即發布錯誤碼/yc/line03/ack/{robot}，云平臺彈窗提示操作員。

六、聯調與壓力測試

1.使用ProsysOPC UAClient模擬6臺機器人并發，YC-GR90-S邊緣計算網關占用最高38%，內存210MB/256MB；

2.4G上行帶寬峰值2.7Mbps，占套餐30%；

3.連續72h拔插網線測試，緩存續傳成功率100%，平臺側數據完整性校驗MD5一致。

七、應用效果

1.生產節拍提升：工藝參數遠程批量下發，換型時間從45min降至18min；

2.故障響應縮短：機器人報警2s內推送微信小程序，工程師5min內遠程VPN接入，停機時長同比下降26%；

3.能耗優化：通過網關側邊緣腳本，每10min統計一次機器人待機功率，自動關閉冗余軸伺服，月省電1.8萬kWh；

八、經驗總結

·發那科OPC UA的SessionTimeout默認30s，需同步改為60s，防止夜間4G抖動造成重連；

·YunSight平臺對JSONkey區分大小寫，務必與網關點表保持一致；

·GR90-S支持“變量分組”功能，可將4000點拆成6個Job，方便后期單臺機器人維護不影響整體；

·若未來要上5GLAN切片，只需更換GR90-S的5G模塊（型號YC-5G-M2-D），無需調整軟件配置，硬件完全前向兼容。

九、結語
本案例充分展示了遠創智控YC-GR90-S智能網關在復雜多品牌、高實時、高并發場景下的協議轉換與邊緣計算能力。通過一臺網關即完成OPC UA與MQTT的雙向無縫通道，為電器制造廠節省了大量授權、布線與開發成本，成為集團后續10條柔性線復制的“標準件”。

（具體內容配置過程及其他相關咨詢可聯系楊工。）
