摘要
本研究提出了一種高質量的光纖環形激光器，該激光器通過集成半導體光放大器SOA以及四個子環諧振器產生ASE，并利用非線性偏振旋轉器效應，當驅動電流為400mA時，激光器在一小時的測試期間表現出0.204 dB的最大功率偏差和0.012nm的波長偏差。此外，利用延遲自外差測量系統，我們測量了自制光纖激光器的線寬為23 kHz。

關鍵詞：
SOA，NPR效應，窄線寬光纖激光器，環形激光器

1.簡介
隨著激光技術的發展及其在各種高精度行業的應用，穩定的單縱模SLM窄線寬激光器變得至關重要。窄線寬1064nm激光器在各種應用中發揮著至關重要的作用，包括高分辨率光譜測量、原子和分子實驗、精密測量以及衛星和分子光通信 [1–5]，它的獨特特性使其成為一種強大的工具，為科技進步做出了重大貢獻 [6-7]。

近年來，研究人員采用了短線性腔和環形腔結構來抑制激光線寬和模式。目前，實現 單縱模光纖激光器的方法主要根據腔結構分為三類：線性腔、環形腔和復合腔。線性腔結構主要集中在兩種單頻短腔結構上：分布式布拉格反射器和分布式反饋[8]。短直腔結構的腔長較短，靈活性較低 [9-10]。另一方面，環形腔單頻光纖激光器為將濾波器件插入諧振器以獲得 單縱模振蕩提供了更大的靈活性和便利性。較長的腔長增強了光纖激光諧振器的 Q 因子，導致更窄的線寬輸出 [11， 12]，并且光纖散射已被用于抑制多縱模MLM現象 [13]。此外，馬赫-曾德爾干涉儀原理已被用于抑制模式[14]，非線性偏振旋轉NPR 效應已被用于穩定和平衡可調諧波長激光器的輸出，從而產生單模光纖激光器。在這些方法中，由于其簡單性和成本效益，采用復合環方案已成為抑制環形激光器中多縱模的一種特別有效的方法。多縱模 是指激光腔支持多縱?；虿ㄩL同時振蕩的情況。多縱模模式作可能由于腔體設計、激光介質的增益特性和外部影響 [15]等因素而產生，例如，溫度波動、機械振動或激光介質增益曲線的變化會導致多種模式共存 [16]。

本文介紹了一種1064nm窄線寬激光器，該激光器利用半導體光放大器SOA作為放大自發發射ASE源，并與四子環諧振器集成，這是一種用于窄線寬的高質量光纖環形激光器。因此，實驗評估了功率轉換效率、輸出功率穩定性和波長穩定性。使用延遲自外差測量系統 DSHMS，測得了23 kHz 的光纖激光器線寬。據我們所知，這是第一次使用平行子環腔方法研究窄線寬。

2. 實驗裝置和原理
所提出的光纖激光器實驗裝置由幾個關鍵部件組成，如圖 1 所示。其中包括一個的Q Photonics 的SOA（譯者注：天津見合八方已推出多款1060nm高增益SOA半導體光放大器），波長1063.92nm ，帶寬為 0.1nm，反射率為 99.13%的光纖光柵FBG。此外，該裝置還包括一個光環行器、兩個偏振控制器PC、一個1×2光耦合器OC1和三個2×2光耦合器（OC2、OC3和OC4），分光比分別為50/50。為了增強配置，還包括一個隔離器ISO和偏振相關隔離器PDI。

圖 1. 窄線寬光纖激光器系統。SOA半導體光放大器；FBG光纖布拉格光柵；OC光耦合器；PC偏振控制器；PDI，偏振相關隔離器。

為了構建窄線寬光纖激光器，我們選擇了1064nm的寬譜SOA（譯者注：天津見合八方提供多款1060nm SOA）。圖2顯示了偏置電流為100mA時半導體光放大器的ASE光譜圖，中心波長和3dB譜寬分別為 1053nm 和26nm（譯者注：天津見合八方1060nm SOA 的ASE 3dB譜寬可達50nm）。隨后，我們使用了光環行器，以讓光穿過FBG，同時，它將返回端口3以獲得某些特定的反射波長。因此，所需的信號將進入FBG，而不需要的信號（反射信號）將通過具有 90：10比率耦合器的光耦合器。此外，10%的光被設計為輸出，而剩余的90%被重定向回子環腔，繼續能量的振蕩和積累。

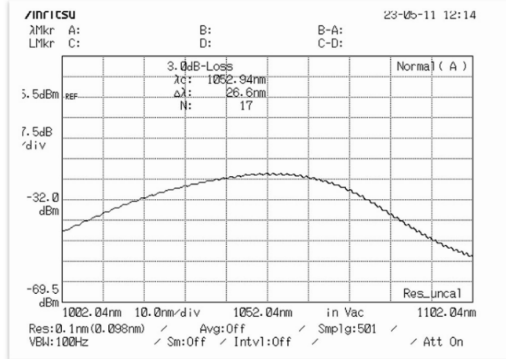

圖2. 偏置電流為100mA 時半導體光放大器的光譜圖

同時，四個子環諧振器插入在NPR和OC1之間。這些諧振器由三個2×2光耦合器（OC2、OC3和OC4）組成，每個光耦合器具有50：50的分光比。因此，這些光耦合器通過單模光纖SMF相互連接，每個環的SMF長度不同。事實上，環1、環2、環3 和環4分別設置為 2.49m、1.47m、1.49m 和 2.47 m。FBG帶寬和主腔的縱模間距會導致光纖長度的差異。然而，每個環對應不同的諧振模式，并以其獨特的顏色來區分，其中環1（紅線）、環2（綠線）、環3（藍線）和環4（灰線）。之后，來自O(shè)C1的90%信號進入OC2。隨后，50%的輸出光束被引導到NPR機構進行偏振調整，此外，剩余的50%的光能耦合到四個子環諧振器中，用作輸出。激光模式僅在同步滿足環1、環2、環3 和環4的諧振條件的頻率上振蕩。

另一方面，我們嘗試使用NPR結構來提高系統性能，它由兩臺PC和一個PDI組成，PC和PDI用于生成NPR效應 [17]。如圖 1 所示，綠色部分說明了利用 NPR 效應來減輕 SOA中均勻增益展寬引起的模式競爭，光纖激光器中的 NPR 可以減輕導致光纖激光器不穩定的光學非線性效應，此外，NPR用于控制偏振態以增強激光相干性。雖然穩定性和線寬在光通信中至關重要，但使用NPR可以實現更高精度和可靠性的數據傳輸任務。如果沒有NPR，則控制偏振態和減少非線性效應更具挑戰性，這可能會導致輸出功率不穩定。其中，游標效應通過PDI的作用，通過NPR結構的光變成線偏光。NPR效應是指光束的偏振方向在非線性光學系統內發生旋轉或改變的現象，這可以使用 PC 或其他可調諧的非線性偏振擾動組件進行控制和調整，在實踐中，NPR 的方向和大小會影響光束的強度、材料的非線性偏振系數和光束的傳播方向。通常，NPR效應的旋轉角度與光束的強度成正比，并且隨著光束強度的增加而增加。NPR效應在光學組件和光通信領域得到了廣泛的應用。

此外，我們實驗中的有效折射率為1.46，我們分別獲得了82.52MHz、139.79MHz、137.91MHz和83.19MHz的FSR值。如果要根據游標效應計算四子環諧振器的有效FSR可以使用公式（1）：

FSRe = m1FSR1+m2FSR2+m3FSR3+m4FSR4(1)

在這里，整數 m1、m2、m3 和 m4 表示對應于 FSR 值的系數。通過利用游標效應 [18]，我們可以為四個子環諧振器實現71GHz的寬有效自由光譜范圍（FSRe）。該值是通過分別計算 FSR1、FSR2、FSR3 和 FSR4 的最小公數來確定的，換句話說，激光模式被限制在由這四個環的同步諧振條件決定的特定頻率范圍內。其中光纖激光器中的游標效應是通過兩個或多個光纖腔的縱模干涉來實現窄線寬。對腔體長度進行精確調諧，確保通過相干增強特定頻率，從而產生穩定而窄的線寬激光發射。實驗裝置包括四個光腔，每個光纖腔都支持不同的縱模，在這種配置中，一個腔的縱模與其他腔部分重疊，導致建設性（增強特定頻率）或破壞性（抵消其他）干擾，因此，由來自每個腔的模式組合產生的干涉圖樣可以導致一組高度精細的光頻率。通過仔細調整游標效應，系統選擇性地增強和抑制頻率，從而在激光輸出中允許額外的窄線寬。這種精確的調諧可以提高激光輸出的穩定性和精度，使光纖激光器在單縱模中運行。

因此，四子環諧振器可以有效地充當高效的模式濾波器，以抑制密集的多縱模振蕩，與直接串聯三個OC相比，這種方法更節省空間，并有助于增加FSRe。這確保了只有一個通帶在FBG的3dB帶寬內，通過游標效應有效地減少了振蕩模式，并促進了單縱模的選擇。提出的四子環解析器允許激光輸出從多模過渡到單縱模，縱模間隔約為15MHz。FBG的3dB帶寬為～0.1nm，對應于1064nm處～26.5GHz的寬頻帶寬，由于使用了四個子環諧振器，可以顯著減少縱向模式的數量。

圖3提供了兩個圖：一個是延遲自外差線寬測量設置框圖，另一個是實驗設置環境。使用DSHMS延遲自外差測量裝置評估這激光器單縱模狀態和線寬 [19]，該裝置是光通信和光譜儀中常用的一種技術，用于分析光信號的頻率特性。在這種方法中，單個激光源產生連續波光信號，然后將該信號分成兩條路徑，一條作為參考，另一條作為原始信號的延遲版本。該系統由馬赫-曾德爾干涉儀、100 MHz的聲光調制器 AOM和 25km的SMF組成，使用光電探測器PD進行測量，并使用頻譜分析儀（ESA、RIGOL DSA3015）分析數據。

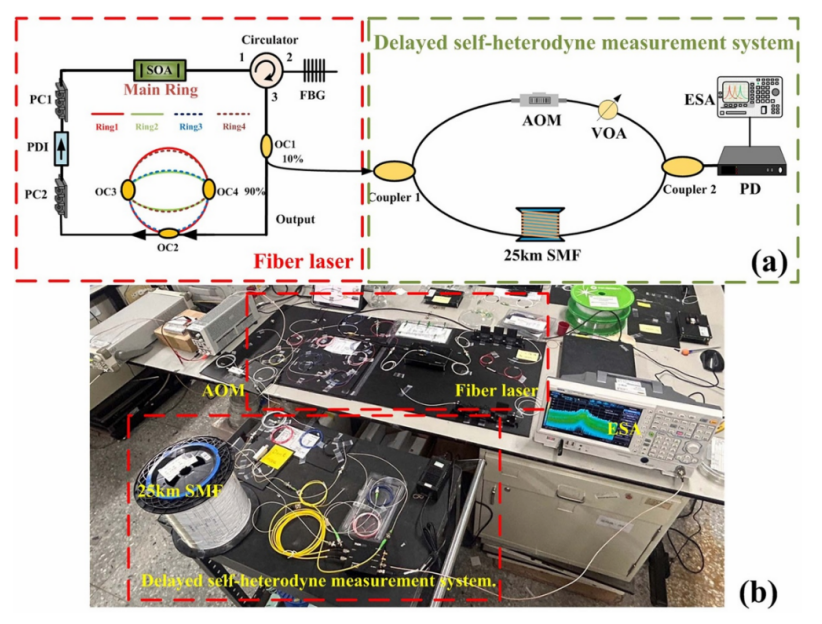

圖 3.（a）延遲自外差測量系統 （b）實驗設置環境：VOA可變光衰減器；AOM聲光調制器；PD光電探測器；ESA頻譜分析儀；SMF單模光纖

3. 實驗結果和討論
如圖4所示，激光輸出與驅動電流的關系圖：（a）說明泵浦功率、輸出功率和轉換效率，以及顯示輸出光信噪比OSNR。在圖4a中，當驅動電流范圍為200–400mA時，功率轉換效率基本保持在28.6%。同時，圖 4b顯示，當驅動電流達到 400 mA 時，輸出OSNR 穩定在60dB。在圖4b中，輸出光譜的穩定性測試在一小時內以5分鐘的間隔進行。據觀察，光譜的變化很小，波長保持在1064nm左右，OSN 保持在大約 60 dB。

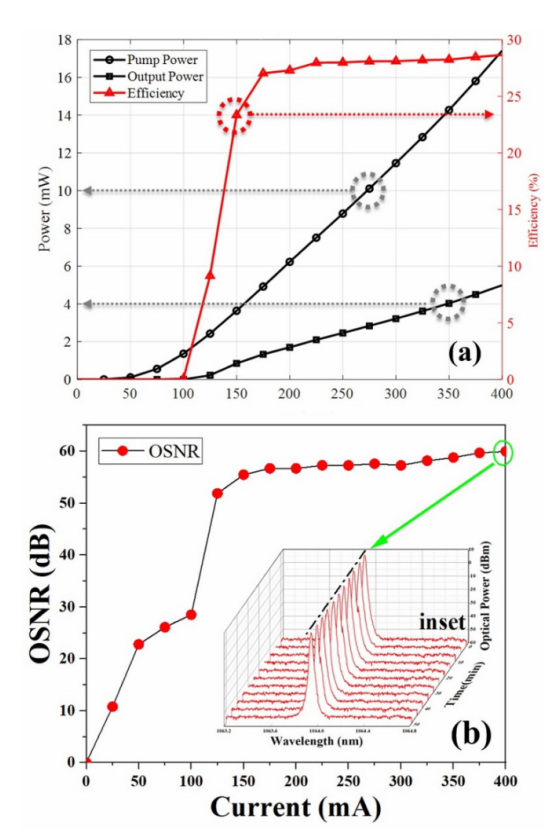

圖 4.激光輸出：（a） 功率和轉換效率OSNR

為了進一步驗證所提出的激光器的高穩定性，我們使用光功率計（分辨率為0.001 dBm）和光譜分析儀（分辨率為0.003 nm）進行了測量，以研究在400mA驅動電流下輸出功率和激光波長的變化。如圖5所示，當驅動電流設置為400mA時，在60分鐘的持續時間內每兩分鐘測得的輸出功率和波長波動分別為 0.204dB 和0.012nm。

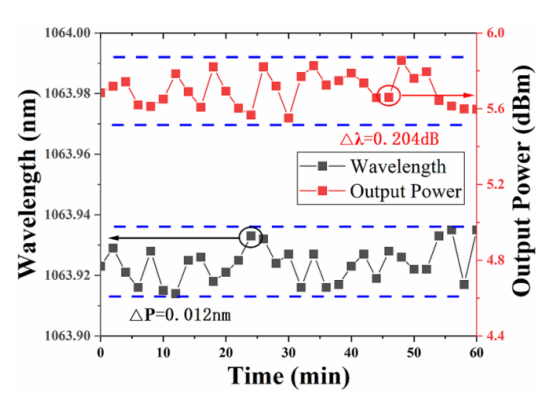

圖 5.輸出功率和波長在60分鐘內的穩定性，間隔為2分鐘。

在圖6a中，在沒有四個子環諧振器的延遲自外差測試裝置DSHMS測量中，0–200MHz 范圍內平均峰值之間的頻率間隔約為15MHz，這對應于中心腔中約13.69米的縱模間距長度。圖6b顯示了當驅動電流固定為400mA時，在1GHz范圍內以1MHz分辨率帶寬測得的射頻RF拍頻。除了來自AOM的固有100MHz移位信號外，觀察到無其他拍頻頻率，表明所建議的激光器在穩定的單縱模中運行。

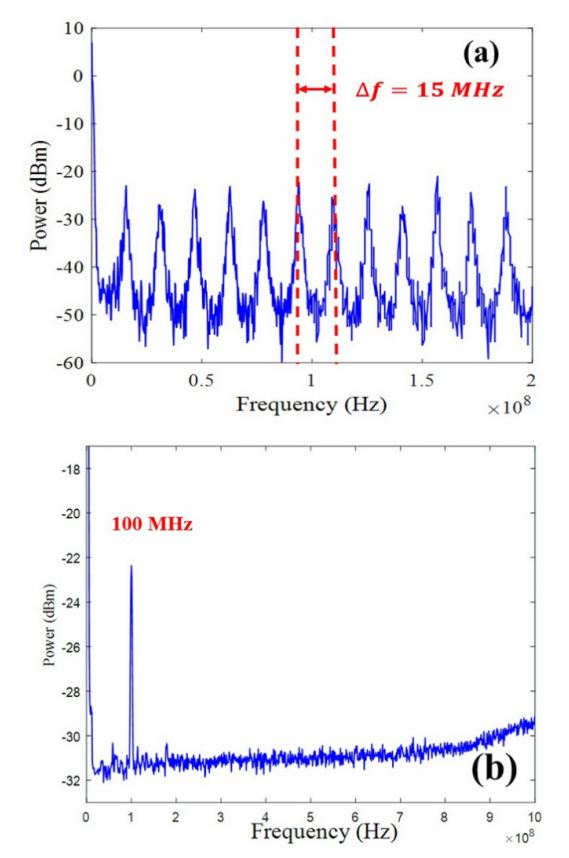

圖6（a）沒帶四子環諧振器的0–200MHz跨度帶四子環諧振器的0–1GHz跨度(譯者注：根據原文做了修改)

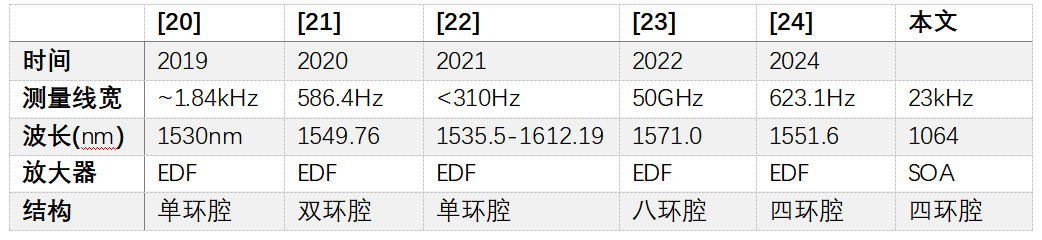

表1顯示了由環形腔構建的光纖激光器系統與現有模型的比較概述，與以前發表的期刊相比，之前的激光波長為C或L波段，本實驗在 1064nm處產生了窄線寬光源。與以前的出版物不同，本文展示了一種利用四環腔方案的基于SOA的光纖激光器，此外還使用NPR 增強了激光器的穩定性。

最后，圖7顯示了線寬測試結果。線寬是通過將測量數據擬合到在有限長度內的單縱模延遲線內的洛倫茲曲線來獲得的，并且光譜在95-105MHz 的范圍內測量。通過使用洛倫茲形狀來擬合測量數據，應將半峰處顯示的全寬除以2以獲得正確的激光線寬。如圖所示，帶寬為46kHz，對應于23kHz的激光線寬。

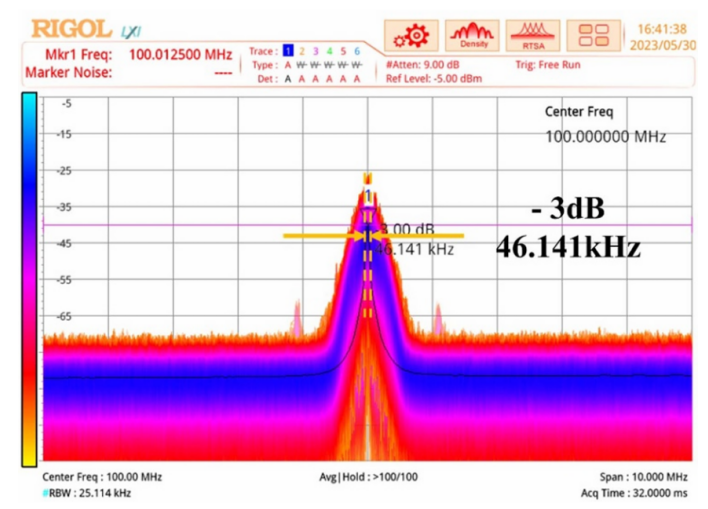

圖 7.激光器在 95至105 MHz頻率范圍內的線寬測量。

4. 結論
在本文中，我們介紹了一種高質量的光纖環形激光器，該激光器是通過將SOA與四子環諧振器組合，并利用了NPR效應構建的。為了實現單縱模作，我們通過布置四個不同長度的子環并利用游標效應來提高FSR。NPR用于減輕SOA中均勻增益展寬引起的模式競爭。通過偏振相關隔離器，光轉化為線性偏振光。隨后，我們測試了有和沒有子環的模態行為，我們觀察到添加子環會導致單縱模作。在驅動電流為400mA的一小時測試期間，激光器表現出0.204dB的最大功率偏差和0.012nm的波長偏差。此外，通過使用延遲自外差測試裝置DSHMS，我們測量了國產激光器的線寬為23 kHz。
