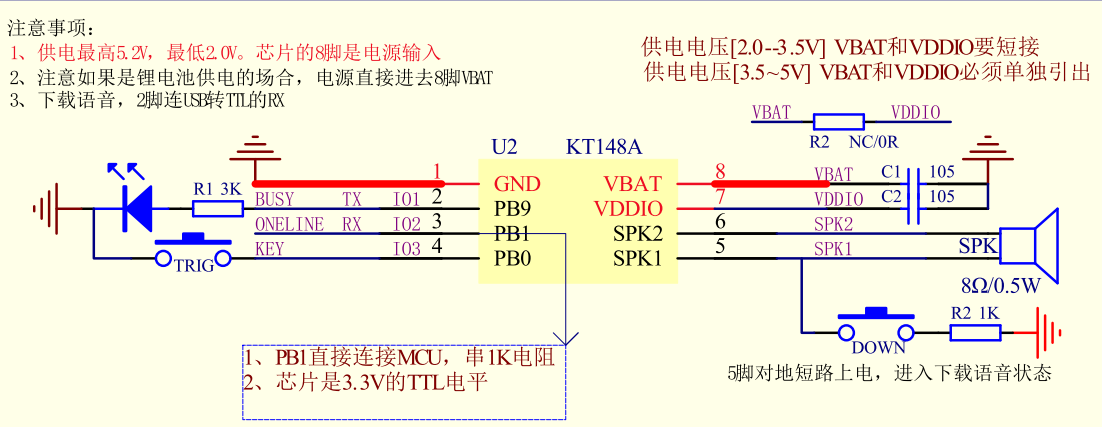

充電樁場景下KT148A語音芯片 7、8腳喇叭接口燒壞問題及防護方案
產品類型：大概是充電樁之類的
應用環境：還是相對比較復雜的，畢竟大電流的充電產生的浪涌、電磁干擾都存在
反饋問題：就是KT148A芯片7.8兩個腳直接燒壞了，可以明顯的看到燒壞的跡象
出現這個情況，大概率還是外部的浪涌導致的物理損壞。所以在設計階段，就需要注意防護細節

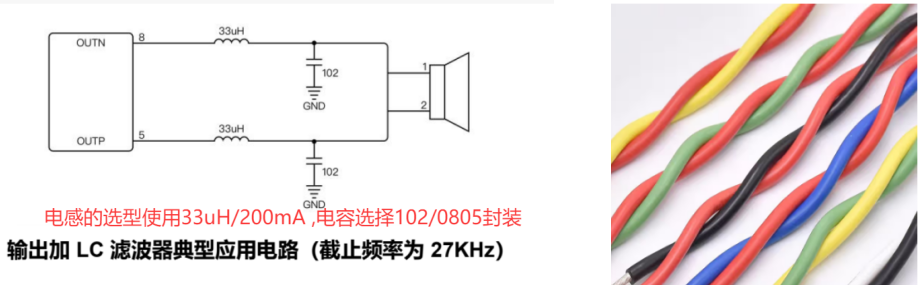

第一步：喇叭輸出增加保護，電感選33uH/200mA ,電容選102/0805封裝，如下左圖所示：
第二步：注意喇叭的線材，請使用雙絞線，參考如上右圖，可以屏蔽一些共模干擾
最后總結一下吧：
在充電樁這一存在大電流充電產生浪涌、電磁干擾的復雜應用環境中，KT148A 芯片的7、8 腳（喇叭接口） 因外部浪涌出現明顯燒壞的物理損壞問題，解決方案為在設計階段做好防護：一是給喇叭輸出增加 LC 濾波保護，選用33uH/200mA 的電感和102/0805 封裝的電容（截止頻率 27KHz）；二是喇叭線材采用雙絞線以屏蔽共模干擾。
審核編輯 黃宇
