在工業自動化中,模擬量信號極為關鍵。致遠電子的E系列高速IO模塊ZDM-E0800V支持EtherCAT協議,可采集工業現場的電壓模擬量信號。本文將詳細介紹其功能與使用方法,展示其如何實現電壓的精確采集。
?產品介紹

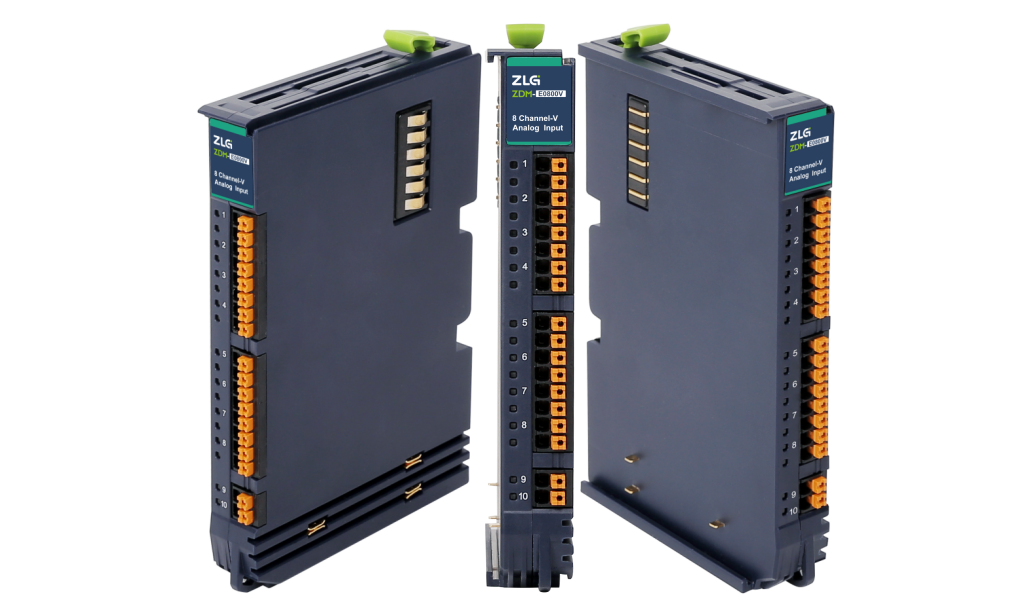

ZDM-E0800V是致遠電子推出的一款集中式遠程控制IO模塊,掛接在EtherCAT從站耦合器ZPT8080上使用。模塊采用8通道電壓模擬量輸入,主要用于采集現場工業設備輸出的電壓模擬量信號,通過EtherCAT工業網絡實現高速實時反饋狀態信息到主站控制系統。ZDM-E0800V產品示意圖如圖1所示。

圖1 ZDM-E0800V產品示意圖 ?產品性能
1. 測試范圍&精度
ZDM-E0800V的電壓采集范圍為±10V,是工業現場常見的標準電壓信號范圍之一,ZDM-E0800V憑借16位高分辨率,實際的測試誤差在±0.1%FS以內,完全滿足工業過程控制和高精度監測的需求。2. 數據可視性&易操作ZDM-E0800V可搭配我司推出的主站控制器ZMC900E、ZMC600E和TwinCAT 3上位機軟件實時采集與監控,用戶可借此實現多維度數據分析和展示。在系統搭建方面,用戶只需將被測設備電壓信號輸入ZDM-E0800V模塊,并將模塊掛接到ZPT-8080耦合器上,即可投入使用,操作便捷高效。模塊具有輸入狀態指示燈、電源指示燈和運行指示燈,幫助用戶快速確認系統狀態,提升部署與調試的可靠性。 ?使用介紹
1. 建立通訊,掃描設備
ZDM-E0800V接口如圖2所示,模塊共有8個電壓采集通道,每個通道都有對應的狀態指示燈。

圖2 ZDM-E0800V接口圖
圖3為ZDM-E0800V連接示意圖,將ZDM-E0800V掛接在耦合器ZPT-8080上,然后通過網線將耦合器ZPT8080和主站ZMC600E連接。

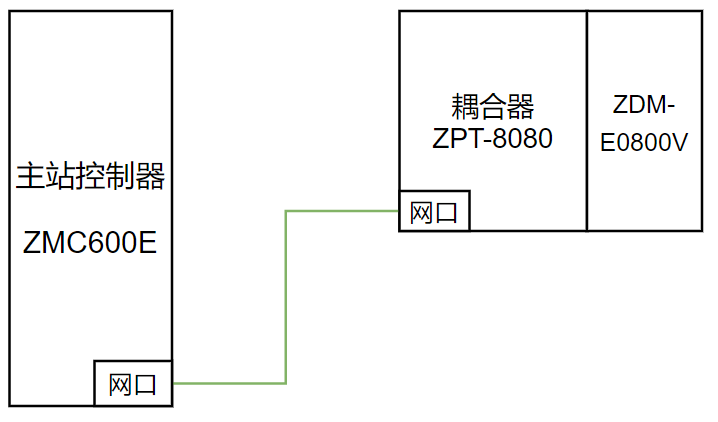

圖3 連接示意圖
用戶根據接口圖和連接示意圖完成連接后的示意圖如圖4所示,連接完成之后就可以在主站上查看模塊的電壓采集的情況。

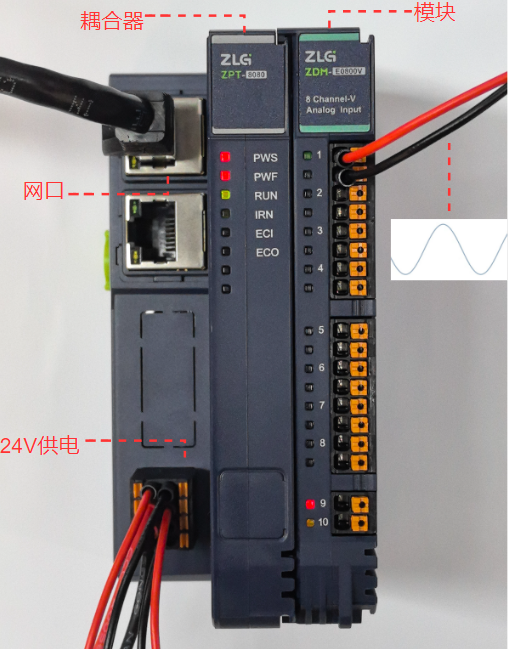

圖4 實物連接示意圖
如圖5所示,在掛載主站的PC上打開TwinCAT工程,選擇“Device”點擊鼠標右鍵選擇“Scan”掃描連接的集中式ZDM-E0800V從站設備。

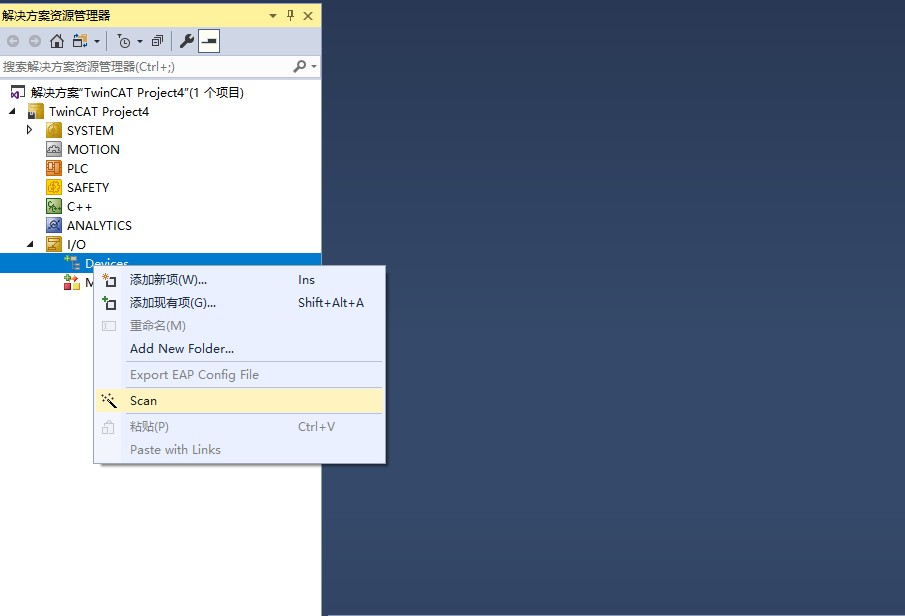

圖5 掃描設備
如圖6所示,掃描成功后,任務欄出現識別到的ZPT-8080耦合器和ZDM-E0800V從站設備,代表ZDM-E0800V電壓采集模塊已被主站識別成功。

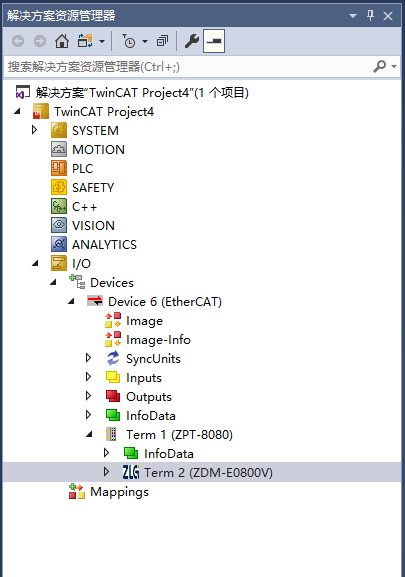

圖6 識別設備
2. 檢查設備
主站控制器與ZPT-8080耦合器和ZDM-E0800V建立通訊后,如圖7所示,可看到ZDM-E0800V已經進入“OP”狀態,如圖8所示,通道1的指示燈亮起,說明EtherCAT通信鏈路搭建成功,表示該模塊處于工作狀態。

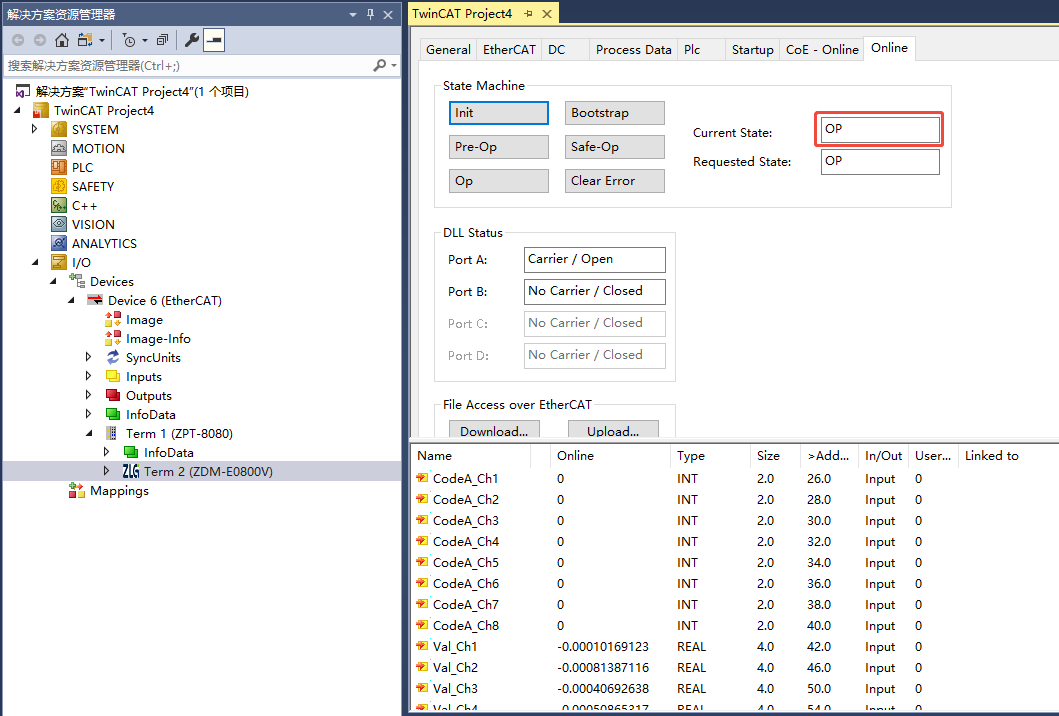

圖7 檢查設備

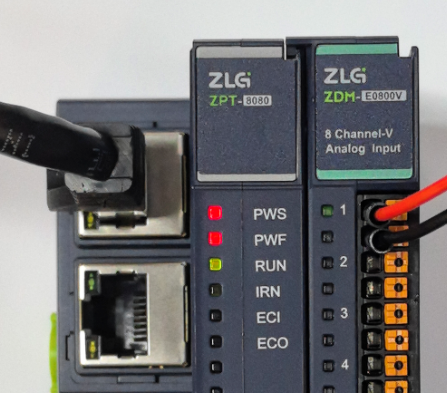

圖8 通道1指示燈亮起
3. 數據展示

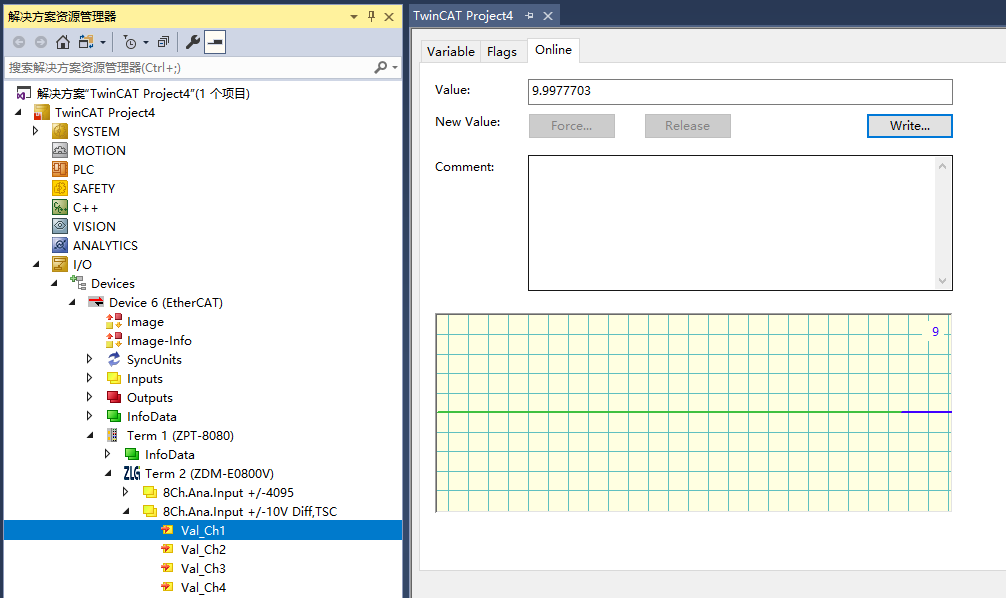

如圖9所示,選擇ZDM-E0800V模塊的Val_Ch 1,進入“Online”欄可查看通道1的輸入電壓數據。此時通道1連接到的外部電壓源是+10V(外部電壓源的實際值是9.9975V),模塊采集到的數據是9.9977V,測試誤差在0.1%以內。如圖10所示,當輸入電壓快速變化時,ZDM-E0800V模塊能夠及時地展示輸入電壓的變化過程。

圖9 數據顯示

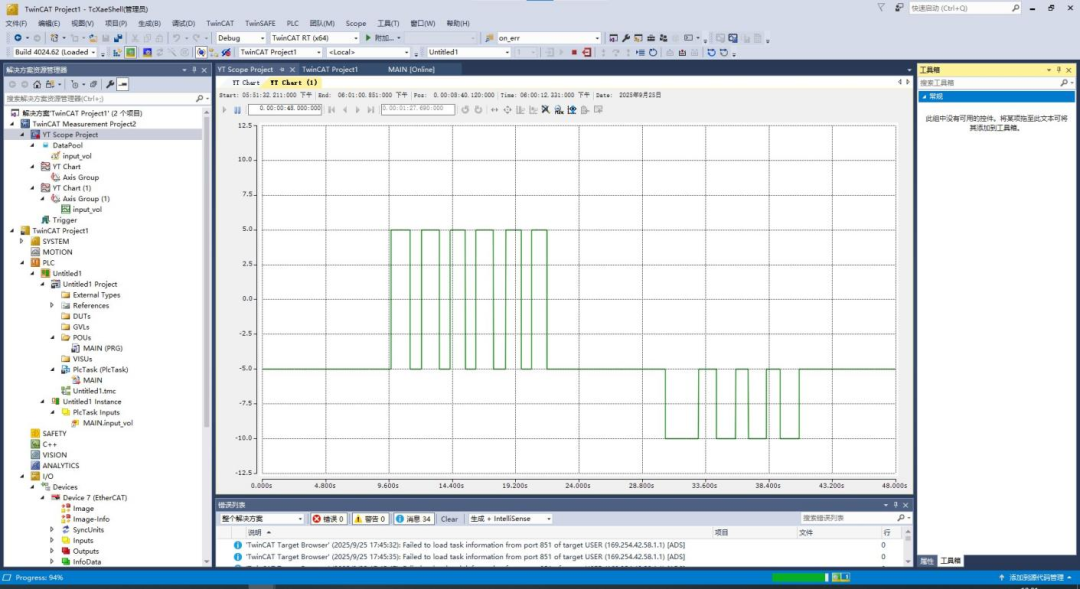

圖10 數據顯示
-
