前言

在工業自動化控制、智能制造設備及新能源等領域?qū)苓\(yùn)動控制需求激增的背景下——2025年中國伺服系統市場規模將突破300億元，2030年更有望達到500億元，年復合增長率超10%——傳統的伺服控制解決方案面對精準控制挑戰，往往需要復雜的軟硬件設計，使開發過程變得漫長而昂貴。面對這一痛點，Trinamic（現屬ADI）推出的TMC4671——完全集成伺服控制器，高動態響應、低功耗、高集成度，成為簡化伺服系統設計的核心器件，為市場提供更優的伺服控制解決方案。

一產品概述

TMC4671是一款專為多類型電機設計的全硬件集成伺服控制器，它將硬件級FOC（磁場定向控制）與靈活的接口集成于單一芯片，可實現對三相永磁同步電機（PMSM）/無刷直流電機（BLDC）、兩相步進電機、單相直流電機及音圈電機的磁場定向控制（FOC）。所有控制功能均通過硬件固化實現，無需依賴軟件計算，同時集成?Σ-ADC、多類型位置傳感器接口與位置插值器，是一款覆蓋從消費電子到工業自動化的全場景伺服核心器件。TMC4671采用76引腳QFN封裝（10.5mm×6.5mm），工作溫度范圍寬廣（-40℃至125℃），核心供電電壓為3.3V（范圍3.15V-3.45V），能夠適應各種嚴苛的工作環境。無論是需要精確位置控制的工業機器人，還是要求平滑速度調節、靜音運行的智能電子設備，TMC4671都能提供出色的性能表現。

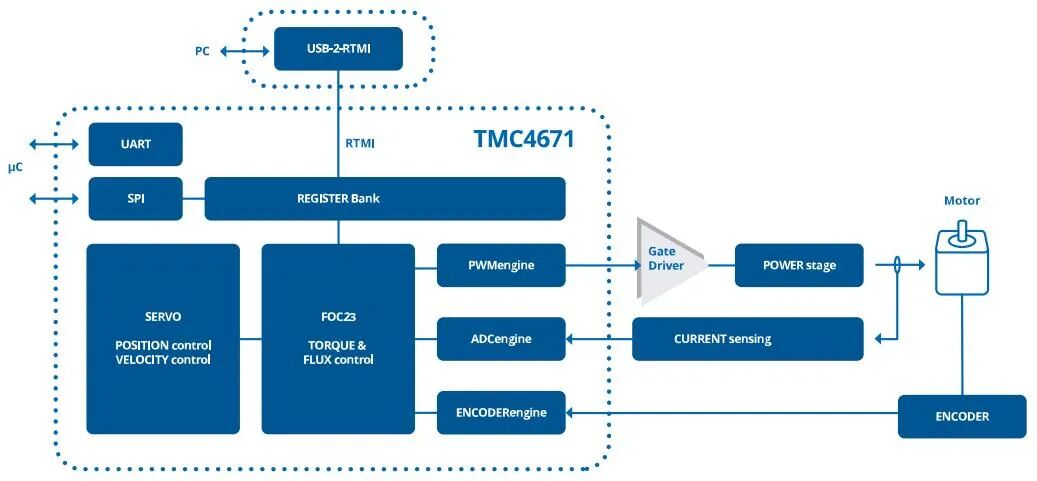

TMC4671簡化框圖

二全集成伺服控制：重新定義系統設計

TMC4671的核心競爭力在于其高度集成的硬件架構——純硬件實現FOC全鏈路，用硬件固化伺服控制全鏈路，替代傳統“MCU+分立器件”方案。它與傳統的基于軟件實現的伺服控制器不同，TMC4671將所有關鍵控制回路（包括扭矩、速度和位置控制）全部集成在芯片內部，以純硬件方式實時執行，而非依賴處理器的軟件計算。

這種高集成度帶來了多重優勢。首先是極低的響應延遲，硬件FOC算法能夠在微秒級別內完成復雜計算，確保系統對動態負載變化做出即時反應。其次是顯著的CPU負載降低，主處理器不再需要承擔繁重的實時控制任務，可以專注于更高層的應用邏輯處理和系統管理。

且TMC4671還提供了豐富的接口選項，使其能夠靈活地適應各種系統需求：主要通信接口包括SPI接口和S/D（步進/方向）接口，方便與外部處理器通信并接收控制指令；且集成UART接口（調試/配置），并行訪問寄存器，支持實時監控?cái)?shù)據輸出，和RTMI（實時監控）接口，支持高頻采樣（＞1MHz）與自動調參。



三技術優勢：性能、精度與能效的完美平衡

在性能和精度上，TMC4671其最高可達100kHz的高速PWM引擎頻率確保了即使在最苛刻的高動態應用中也能保持穩定控制，而256微步插值技術（MicroPlyer）則提供了極其平滑的運動軌跡，有效減少了振動和噪聲。TMC4671還集成了高分辨率ADC和多種編碼器接口，支持霍爾傳感器、模擬編碼器（如正弦/余弦）及數字編碼器（如ABN）。這種靈活性允許設計者根據具體應用的精度要求和成本目標選擇最適合的傳感器方案。

能效是TMC4671的一大亮點。首先是靜態待機功耗低——VCCIO無負載且時鐘關閉時≤3mA，V5電流≤25mA（25MHz時鐘下）；其次制動節能——Brake Chopper功能通過ADC_VM監測母線電壓，超過閾值（ADC_VM_LIMIT_HIGH）時激活外部制動電阻，避免能量回饋導致的電壓擊穿。再結合全面的過流、過溫保護等機制，TMC4671在提供卓越性能的同時也確保了系統的低功耗和高可靠性保障。

四

應用場景：從工業自動化到精密儀器

在工業自動化領域，TMC4671正重新定義機器人關節驅動的可能性。傳統的機器人伺服驅動通常需要多個芯片和復雜的軟件調試，而TMC4671通過硬件集成大幅簡化了這一過程。

對于電動交通應用，TMC4671-LEV-REF參考設計提供了完整的解決方案，滿足電動汽車泵控系統對可靠性和效率的嚴格要求。其硬件FOC架構確保了在惡劣溫度和振動環境下的穩定運行，這一點對汽車應用至關重要。

在消費電子應用方面，如智能窗簾電機，TMC4671能提供靜音平滑運行，解決日常窗簾電機運行存在的噪音痛點。

以及，在實驗室自動化和醫療設備等高精密度要求領域中，TMC4671的高精度和可靠性確保了實驗結果的準確性和醫療操作的安全性。如在輸液泵、胰島素泵等醫療設備中，TMC4671的嵌入式運動控制技術能夠提供更高的準確性、便利性和安全性。從自動取樣系統到精密輸液泵，TMC4671為這些關鍵應用提供了值得信賴的控制核心。

五

開發支持：加速?gòu)母拍畹疆a(chǎn)品的過程

域發揮價值

正所謂先進的芯片需要配置完善的開發工具，Trinamic也為T(mén)MC4671提供了全面的生態系統支持，幫助使用者快速開發。TMC4671-EVAL全功能評估板允許工程師快速驗證設計概念，實時監控和調整控制參數。對于高壓大電流應用，TMC4671+TMC6100-BOB原型設計套件提供了完整的解決方案，大幅縮短了開發周期。

軟件工具方面，圖形化的TMCL-IDE配置環境使工程師能夠通過簡單的點擊操作完成復雜參數調優，無需深入掌握底層算法的每個細節。同時，豐富的開源固件庫為有特殊需求的用戶提供了定制基礎，平衡了易用性和靈活性。

這種全方位的開發支持顯著降低了運動控制系統的設計門檻，幫助工程師在短時間內構建出高性能的解決方案，加速產品上市進程。

六結語

TMC4671通過“硬件FOC+高集成度”的設計，解決了傳統伺服方案“開發周期長、可靠性低、體積大”的痛點——相比傳統“MCU+分立FOC”方案，外部元件減少約30%，開發周期縮短約50%，同時實現≤0.1°的位置精度與＞98%的驅動效率。隨著各行各業對運動控制需求的增長，TMC4671這樣的集成化伺服控制器將成為推動技術創新和產品差異化的重要力量，它通過將復雜的控制算法硬件化，為工程師們提供了“設計簡單化、性能最大化”的解決方案。
