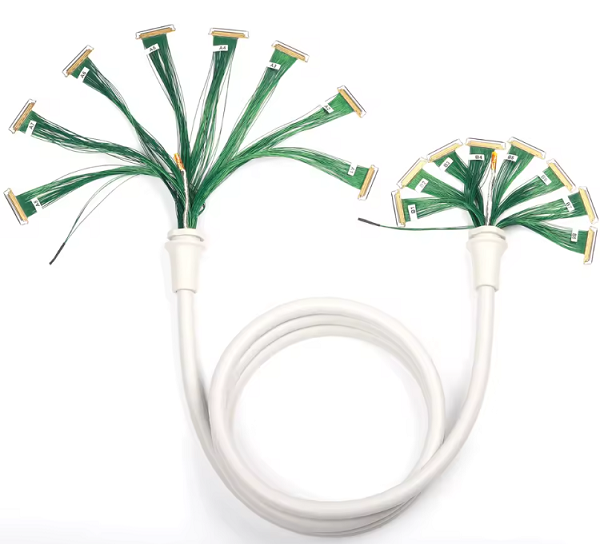

在高速信號與復雜電磁環境共存的系統中，線纜屏蔽結構的設計往往決定了信號質量與系統穩定性。尤其是由多根 極細同軸線（micro coaxial cable） 組成、再加上硅膠外被的 多芯復合同軸線，在某些關鍵場景下，必須采用多層屏蔽結構才能確保性能達標。那到底哪些工程情況下，這種多層屏蔽是“可選項”，而什么時候又變成“必須項”？

一、為什么要使用多層屏蔽？
1.1、 單根極細同軸線的屏蔽能力有限：
每根 micro coax 自身擁有中心導體、介質層、編織屏蔽層和絕緣外被，這種結構能有效限制信號輻射和外部干擾；但當多根同軸線密集并排組成一束后，情況就不同了；線與線之間的耦合效應、串?dāng)_、以及整體對外電磁泄漏，都可能超出單層屏蔽所能控制的范圍。

1.2、多芯線束的耦合與干擾問題：
在高密度線束中，高速信號線往往靠得非常近，信號間容易發生串?dāng)_（Crosstalk）；此外，當外部環境存在高頻干擾源（如電機、功率模塊、射頻發射器等）時，外部輻射也可能穿透到內部導體；如果僅靠每根線的獨立屏蔽層，整體屏蔽性能往往不足。

1.3、多層屏蔽的實際意義：
采用多層屏蔽結構時，通常會形成以下幾種保護層次：
內層屏蔽：每根極細同軸線自身的編織或箔狀屏蔽層。
中間層屏蔽：多芯線之間增加一層包覆金屬網、金屬化薄膜或?qū)щ妿?，用于抑制線間串?dāng)_。
外層屏蔽：整束線外再包覆編織網或金屬箔，以防外部干擾進入或內部信號泄露。
這種結構能顯著提升線束的EMI 抑制能力與串?dāng)_隔離度，也是高端高速互連中必不可少的設計手段。

二、哪些應用場景下必須使用多層屏蔽結構？
在工程實際中，是否“必須”使用多層屏蔽，通常取決于以下幾類典型情況：
2.1、高速高頻信號傳輸：
例如高速攝像模組、雷達系統、5G 射頻模塊、超聲波探測設備等。
此類應用中信號頻率高、速率快，波形極易受干擾，多層屏蔽可以確保信號完整性與低誤碼率。

2.2、微弱信號測量或醫療成像：
在醫療超聲探頭、精密測量儀器中，信號幅度極小、對噪聲極度敏感。
為了防止外界噪聲侵入或線間串?dāng)_破壞信號波形，通常必須采用雙層或三層屏蔽設計。

2.3、電磁干擾嚴重的工業與汽車環境：
如車載雷達、攝像頭、工業機器人、變頻器控制系統等，周圍存在大量高功率器件與噪聲源。
為了滿足 EMC 規范要求，多層屏蔽結構幾乎是標配。

2.4、布線密集或線束較長的系統：
當線束長度較長或走線路徑復雜時，外部輻射信號容易沿線感應，導致耦合噪聲。
此時，多層屏蔽可有效降低分布電容和互感帶來的串?dāng)_問題。

2.5、需符合嚴格 EMC / EMI 標準的產品：
航空、醫療、車規等領域都有嚴格的電磁兼容測試要求。
若產品需通過認證，多層屏蔽的設計往往是唯一可行的方案。

三、設計多層屏蔽結構的關鍵要點
3.1、屏蔽材料的組合：
常見組合包括“金屬箔 + 編織網”結構：
箔層提供高頻屏蔽效果；
編織層提供低頻屏蔽與機械柔性；
二者疊加能同時兼顧高頻與低頻的電磁抑制。

3.2、屏蔽層的接地設計：
多層屏蔽要避免形成地環路噪聲。
通常的做法是：
外層屏蔽雙端接地，提升整體屏蔽效率；
內層屏蔽視信號類型選擇單端或雙端接地，避免地電流回流干擾。

3.3、 機械柔性與可靠性：
多層屏蔽會讓線束更厚、更硬，因此要平衡屏蔽強度與柔性。
在動態應用（如機械臂、攝像模組移動線束）中，外層硅膠護套需提供足夠的耐彎折性與抗疲勞性。

3.4、成本與制造工藝：
多層屏蔽必然帶來制造復雜度上升。
在批量生產前，應結合項目的EMI 裕度和成本權衡進行驗證，確保結構合理、性能穩定。

四、判斷標準：何時“必須”采用多層屏蔽？
如果滿足以下三條中的任意兩條，就建議或必須采用多層屏蔽結構的多芯同軸線：
4.1、信號速率 ≥ 5Gbps 或頻率 ≥ 2GHz；
4.2、干擾環境強、線束靠近功率或射頻源；
4.3、EMC 測試要求嚴格或信號誤碼率要求極低。
4.4、多層屏蔽不僅是對性能的保障，也是對系統可靠性的投資。

多層屏蔽結構的多芯同軸線并非所有項目都需要，但在高速、弱信號、強干擾、布線密集等應用中，它往往是確保系統穩定運行的關鍵。通過合理的屏蔽結構設計與接地策略，工程師可以顯著提升線束的抗干擾能力和信號完整性，為后續的系統驗證與量產提供更大安全裕度。
我是【蘇州匯成元電子科技】，專注于極細同軸線束及多芯復合同軸線的高速互連設計，期待在電子發燒友平臺與更多工程師共同探討更高性能的屏蔽線束解決方案。
