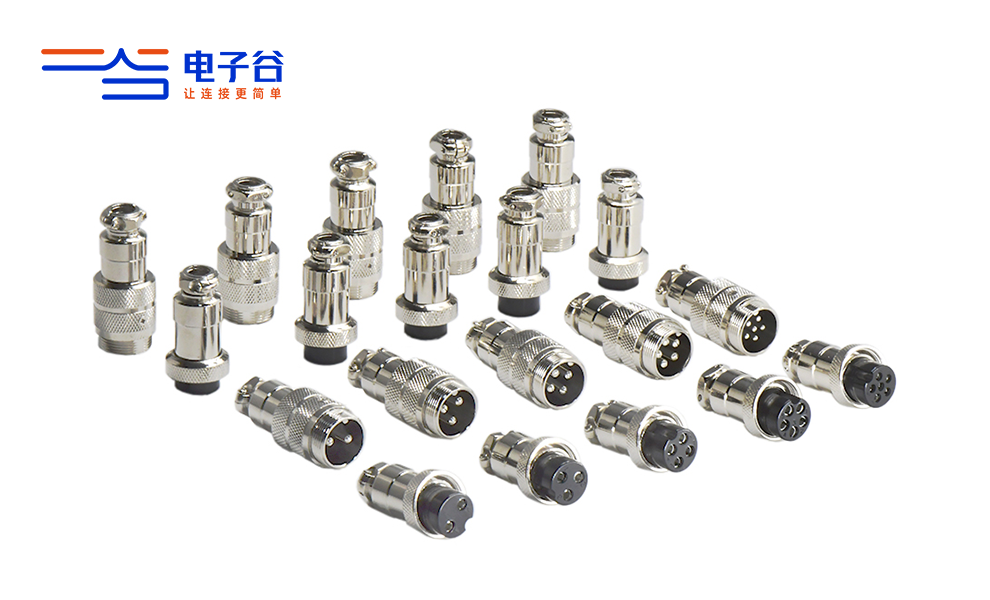

GX20系列金屬對插連接器是專為工業場景研發的連接核心部件，其核心作用是為中低功率設備提供「穩定、耐用、適配性強」的信號與電力傳輸鏈路，可廣泛應用于工業控制、儀器儀表、小型通信三大領域，有效解決工業場景中「移動設備布線難、惡劣環境易失效、高精度傳輸不穩定」的連接痛點。

連接方式

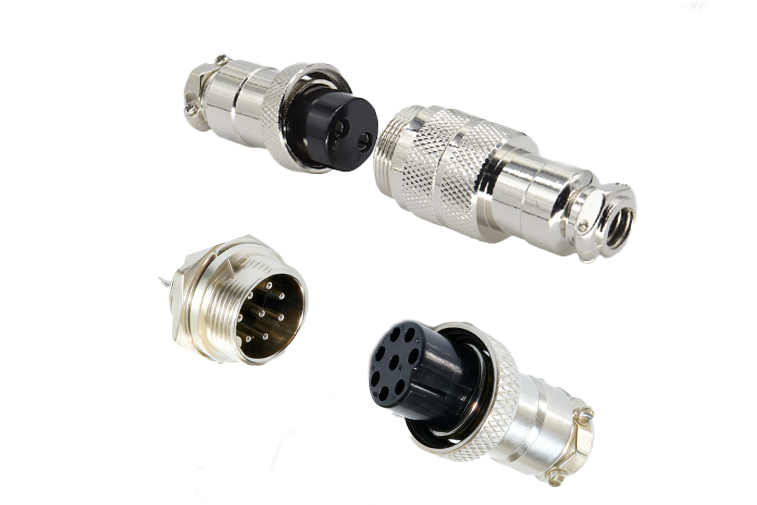

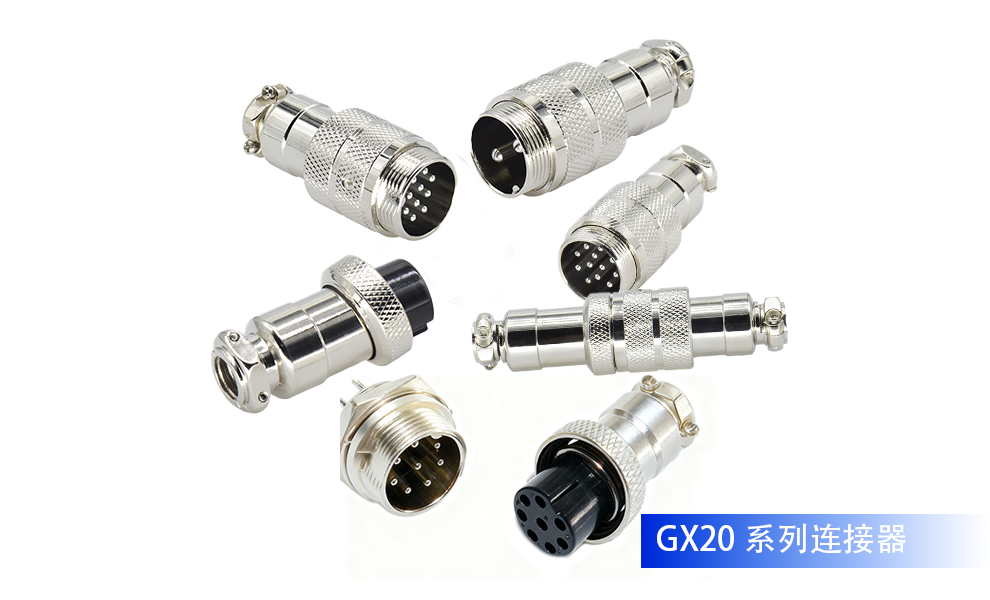

針對工業設備「固定安裝」與「移動布線」的差異化需求，電子谷GX20系列金屬對插連接器提供直式電纜母插頭以及雙切面定位公插座、對接式公插座配套，匹配不同應用場景。

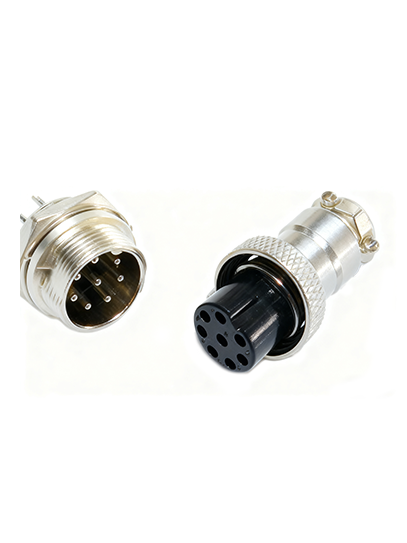

雙切面定位插座+電纜插頭

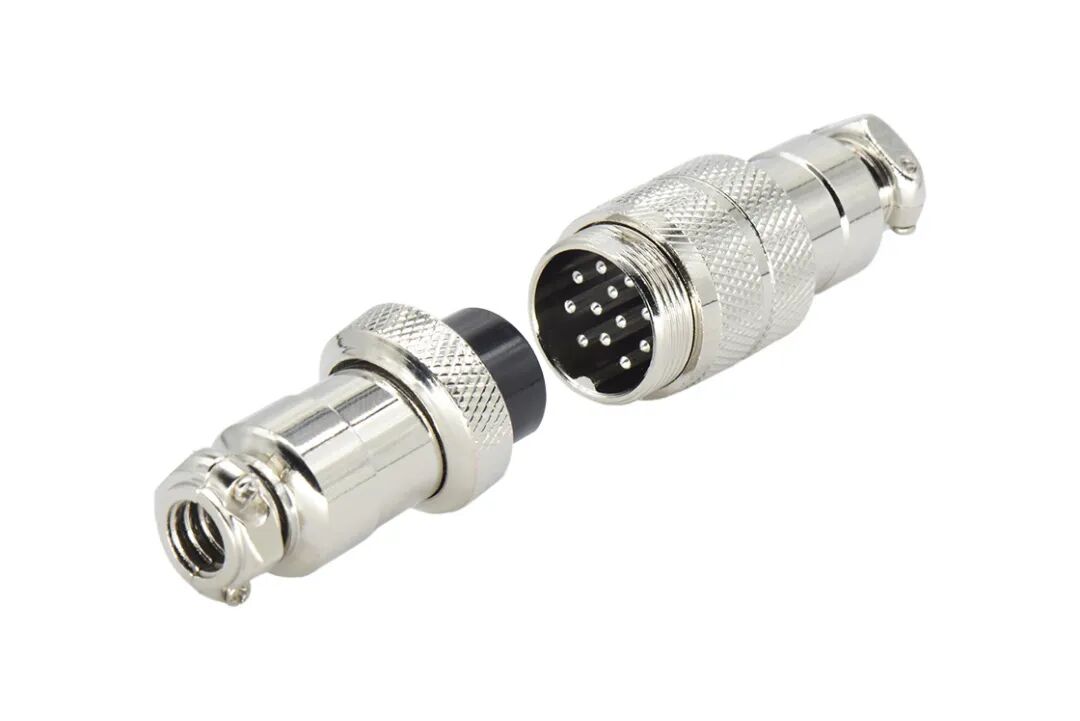

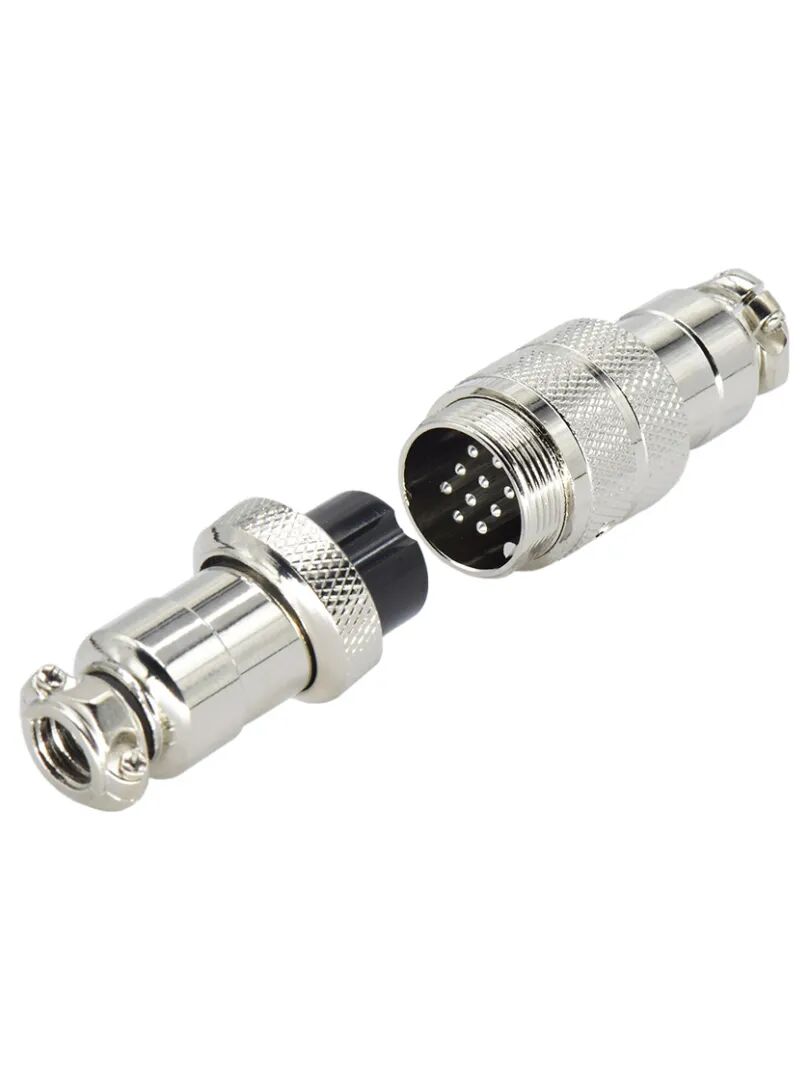

電纜插頭+對接式插座

電子谷的GX20電纜插頭插座采用「先固線、再對接」的邏輯，通過焊接將電纜芯線與內部接觸件固定，再與插座插拔對接。為適配移動場景，其結構自帶電纜固定裝置（夾緊套、鎖頭），可防止電纜拉扯導致的接觸松動。

雙切面定位插座最核心的特點則是雙平行切面的物理限位設計，雙切面結構形成 “雙向限位”，插頭插入后無法繞軸線旋轉，解決普通圓形插座 「易偏移、難對齊」的問題；針對工業設備中插座焊PCB 板端易受振動、溫度變化而脫落的問題，雙切面定位插座通過雙切面協同受力，難以松動。

GX系列金屬對插連接器適合「設備需移動、布線距離長」的場景，電纜與插頭連接處防護等級為IP55，能抵御油污、粉塵侵入，可實現10米以上電力與信號同步傳輸，日均50次以上頻繁插拔仍保持穩定；臨時測試設備用其布線，能快速完成設備拆卸與重組，大幅提升調試效率。

耐用結構與材料

電子谷GX20系列金屬對插連接器的結構與材料選擇，圍繞工業「耐用性」需求設計，從絕緣體、外殼到接觸件，全維度適配惡劣工況。

1

核心材料：平衡絕緣、防護與導電

絕緣體：采用膠木-熱固性塑料，區別于民用普通塑膠，絕緣電阻≥1000MΩ防引腳短路；機械強度達150N抗安裝擠壓；耐溫-40℃~125℃，1000次高低溫循環無開裂，適配冶金車間（高溫）、戶外設備（低溫）。

外殼：采用鋅合金鍍鎳，鋅合金基材抗沖擊強度≥10J，抵御設備搬運碰撞；表面鍍鎳（≥5μm）鹽霧耐受500小時，可防外殼銹蝕導致防護失效。

接觸件：為銅合金鍍銀材料，彈性穩定，鍍銀（≥0.76μm）使接觸電阻≤3mΩ，低于行業平均的5mΩ，減少信號損耗，適合溫度儀、壓力儀等高精度傳感器的微弱信號傳輸。

2

細節設計：適配導線與焊接工藝

針對工業導線規格多樣、焊接標準化需求，電子谷GX20系列金屬對插連接器在孔徑上精準優化。

接觸體孔徑（1.5-2.95mm）:

適配0.34mm2~2.5mm2導線（24AWG~14AWG），覆蓋工業常用電源導線（16AWG）與信號導線（22AWG），無需為不同規格單獨選型。

焊杯口孔徑（0.8-2mm）:

小孔徑（0.8mm）適配細導線（24AWG）防焊料短路，大孔徑（2mm）適配粗導線（14AWG）確保焊料包裹芯線，兼容波峰焊等自動化設備，滿足批量生產工藝要求。

精準電氣性能

電子谷的GX20系列金屬對插連接器的電氣參數，完全匹配中低功率設備傳輸需求，杜絕「信號失真」「電氣故障」。

Pin數：覆蓋2-15個引腳的設計，適合多路信號或電源傳輸。

接觸電阻≤3mΩ：低電阻減少電壓降（5A電流下≤0.015V），保障傳感器4-20mA模擬量信號精度，某化工企業用其連接反應釜壓力傳感器后，數據誤差從±0.5%降至±0.1%。

絕緣電阻1000-1500MΩMin：防引腳間或引腳與外殼漏電，醫療儀器、電力控制設備等對安全要求高的場景中，可避免設備故障或人員風險。

耐電壓1000-1500VAC：承受電網波動等瞬時高壓，能保護后端電路不受高壓損壞。

電子谷GX20系列金屬對插連接器，適配多元場景、耐用材料抵御惡劣工況、精準電氣性能保障傳輸為核心優勢。此外，電子谷還可提供GX12、GX16、GX25等系列金屬連接器，根據客戶需求定制。在工業控制、儀器儀表、小型通信領域方面，GX系列金屬連接器既滿足設備對可靠性的根本需求，又為集成提供靈活適配便利。
