01方案概述

陽臺光伏微型逆變器（以下簡稱“陽臺微逆”）是針對家庭陽臺分布式光伏系統設計的小型化、高可靠性電力轉換設備，可將光伏組件輸出的直流電高效轉換為符合電網標準的交流電，實現就近并網或本地負載供電。本方案采用GigaDevice GD32E513RET6作為主控芯片，充分利用其高性能、低功耗、豐富外設及寬溫工作特性，結合高效功率變換拓撲，打造適配500W級陽臺光伏系統的高性價比解決方案，具備MPPT（最大功率點跟蹤）精度高、并網電能質量優、保護功能完善、通信便捷等優勢。

02系統架構與使用示意圖

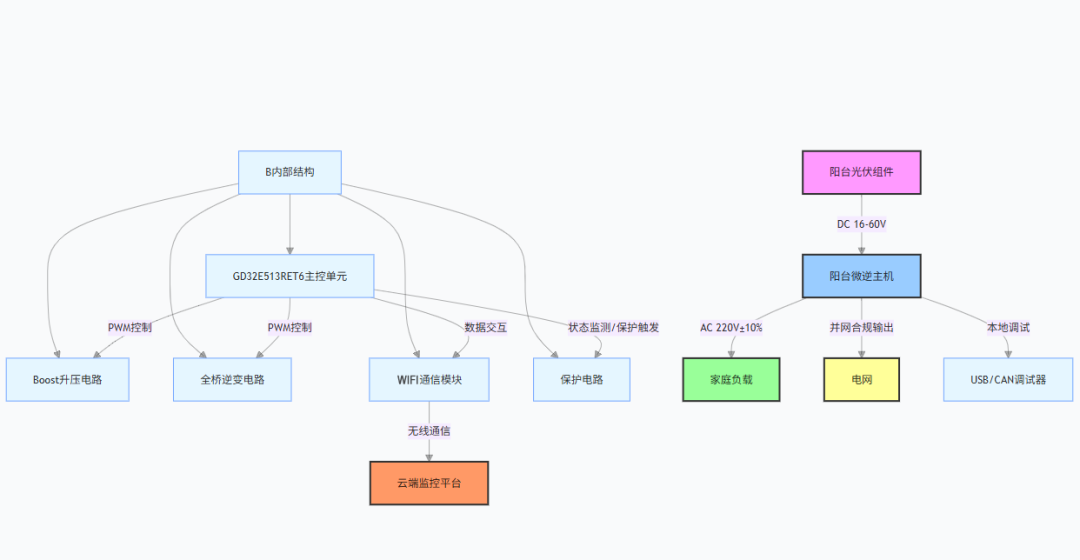

1系統架構原理

陽臺微逆系統以GD32E513RET6為主控核心，分為直流采樣與MPPT控制模塊、功率變換模塊、并網控制與電能質量調節模塊、通信與監控模塊及保護模塊五大核心部分，具體架構如下：

直流側：光伏組件輸出直流電，經防反接電路后，由GD32E513RET6的ADC外設采集電壓、電流信號，通過內置MPPT算法（如擾動觀察法或電導增量法）輸出PWM信號，控制Boost電路調節光伏輸出電壓，追蹤最大功率點。

功率變換：Boost電路輸出的高壓直流電，經全橋逆變器（由IGBT/MOSFET構成）轉換為交流電，GD32E513RET6通過高級定時器（TIMER0/TIMER7）輸出高精度PWM波，控制功率器件開關，實現直流-交流變換。

并網控制：通過GD32E513RET6的ADC采集電網電壓、頻率信號，結合鎖相環（PLL）算法實現與電網的同步，調節輸出交流電的幅值、頻率和相位，確保并網電能質量（THD<3%）。

通信與監控：通過GD32E513RET6的USART外設連接WiFi模塊，實現與云端監控平臺的數據交互，上傳發電功率、電壓、電流、故障狀態等信息；同時支持通過USB（USBD外設）或CAN接口進行本地調試與參數配置。

保護功能：GD32E513RET6通過ADC、比較器（CMP）及定時器實時監測系統狀態，實現過壓/欠壓、過流、過頻/欠頻、防孤島、過載、直流反接等多重保護，故障時快速切斷功率通路并上報告警。

2陽臺微逆使用示意圖

示意圖說明：

光伏組件：單塊或多塊串聯的陽臺光伏板（最大推薦功率600Wp，開路電壓≤60Vdc），安裝于陽臺欄桿或墻面。

微逆主機：體積小巧（建議尺寸：230x250x31mm），壁掛式安裝于陽臺角落，防護等級IP67，適應戶外潮濕、溫差變化環境。

負載與電網：微逆輸出優先供給家庭本地負載（如燈光、家電），多余電能并網；電網停電時可切換至“離網模式”（需選配儲能模塊）保障關鍵負載供電。

監控與調試：通過云端平臺遠程查看發電量、設備狀態；本地可通過USB或CAN接口調試參數（如并網電壓、頻率閾值）。

03核心硬件設計（基于GD32E513RET6）

GD32E513RET6作為主控芯片，其外設資源與陽臺微逆的功能需求高度匹配，核心硬件接口設計如下：

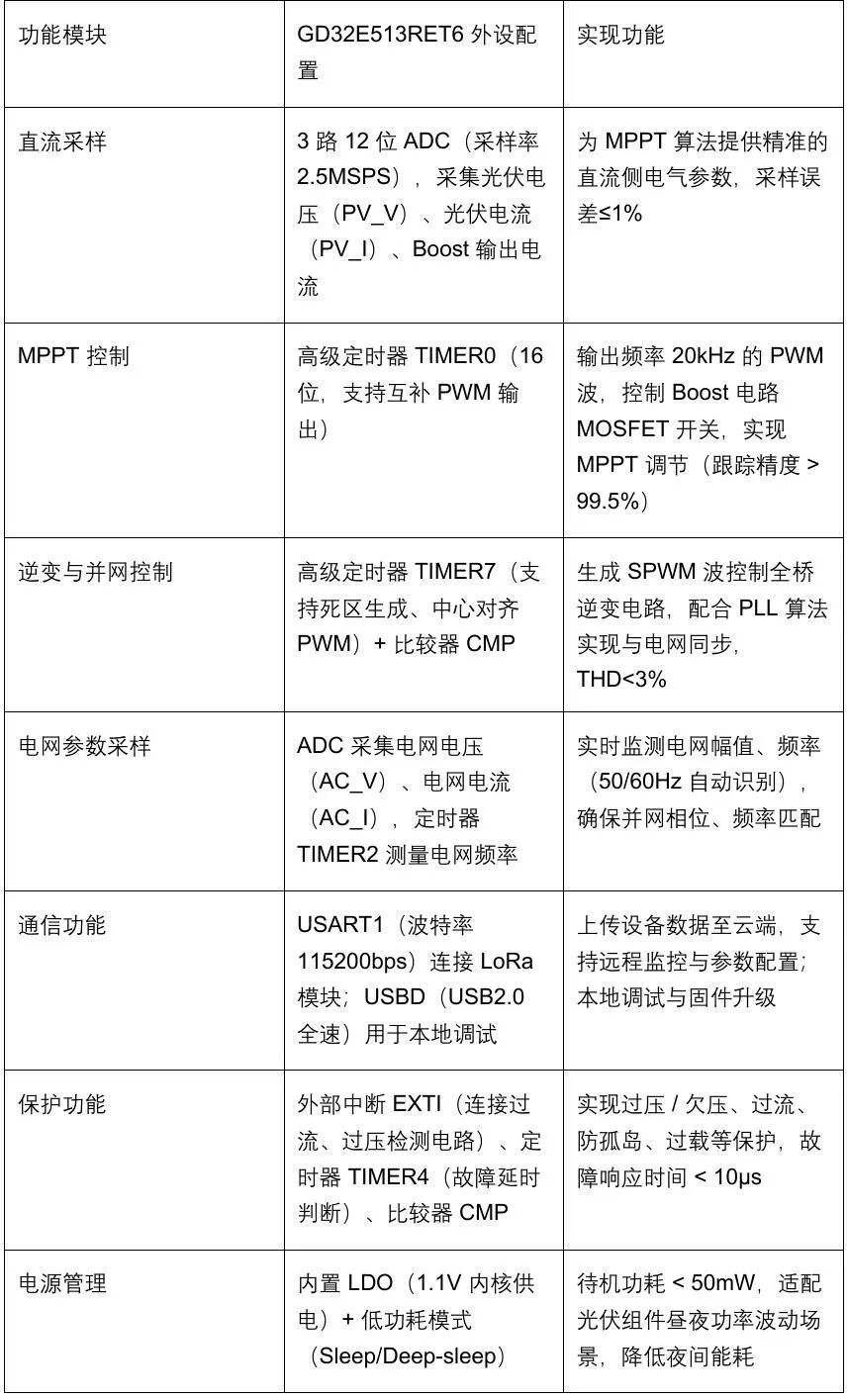

1核心外設應用方案

2關鍵硬件選型

功率器件：Boost電路選用650V N溝道MOSFET，全橋逆變電路選用650V/15A IGBT 模塊，適配500W功率等級與60Vdc輸入電壓。

采樣器件：電流采樣采用高精度分流電阻（0.01Ω/1W）+運算放大器，電壓采樣采用分壓電阻網絡（精度1%），確保采樣精度。

通信模塊：WiFi模塊選用GD32VW553模組（支持2.4GHz頻段），通過家庭WiFi接入互聯網，通過云端服務器支持手機端APP顯示設備狀態和發電量、電壓、電流等所有電性能數據。

濾波器件：輸入側采用電解電容（3300μF/63V*4）+陶瓷電容（100nF）組合濾波，輸出側采用LC濾波網絡，具有降低EMI諧波和防雷作用。

04軟件功能模塊設計

以GD32E513RET6為核心，軟件采用模塊化設計，基于RT-Thread實時操作系統（或裸機架構）開發，主要包含以下功能模塊：

1MPPT控制模塊

基于電導增量法實現MPPT算法，通過ADC周期性采集光伏電壓和電流（采樣周期10ms），計算功率變化率與電壓變化率的比值，判斷光伏組件工作點與最大功率點的偏差，通過TIMER0輸出PWM占空比調節指令，控制Boost電路輸出電壓，使光伏組件始終工作在最大功率點，跟蹤精度>99.5%，適應光照強度、溫度變化導致的功率波動。

2逆變與并網同步模塊

SPWM生成：通過SHRTIMER生成正弦脈沖寬度調制（SPWM）波，結合死區控制（死區時間可配置，典型值200nS），避免功率器件直通損壞。

電網鎖相：采用軟件實現三相鎖相環（PLL），通過ADC采集電網電壓過零點，調節SPWM波的相位與頻率，實現與電網的同步（同步誤差<0.5°），確保并網電流與電網電壓同頻同相，功率因數控制在0.85~0.85（滯后/超前）范圍內。

3數據采集與處理模塊

周期性采集直流側（光伏電壓、電流、Boost輸出電壓）、交流側（電網電壓、并網電流、輸出功率）及設備狀態（溫度、故障標志）數據，通過GD32E513RET6的DMA控制器實現ADC數據高速傳輸，降低CPU負載；數據經濾波（滑動平均濾波）、校準后，用于控制算法輸入、狀態顯示及上傳。

4通信與監控模塊

上行通信：通過USART1與WiFi模塊通信，實時上傳發電數據（實時功率、當日發電量、累計發電量）、設備狀態（正常/故障）及告警信息（過壓/過流等）至云端監控平臺，并通過APP實時觀察所有數據。

下行通信：通過云服務器，配置并網參數（如電網電壓范圍、頻率范圍）、MPPT啟動電壓閾值等；本地通過USB（USBD外設）連接電腦，支持調試指令交互與固件升級。

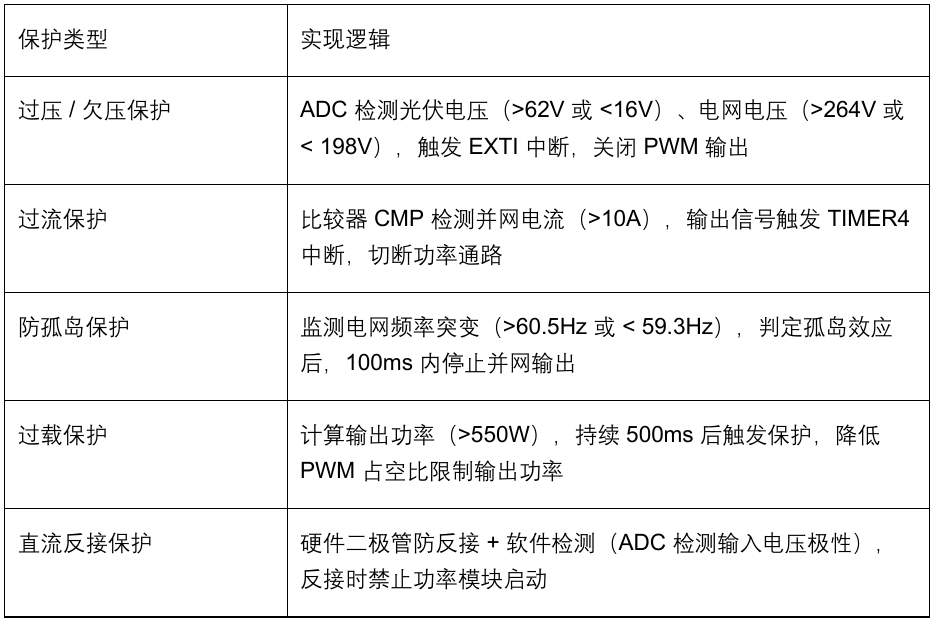

5保護與故障處理模塊

故障發生時，系統立即執行保護動作（關閉PWM輸出、切斷并網繼電器），并通過WiFi上傳故障代碼，同時點亮LED故障指示燈（不同故障對應不同閃爍頻率）。

05關鍵參數表

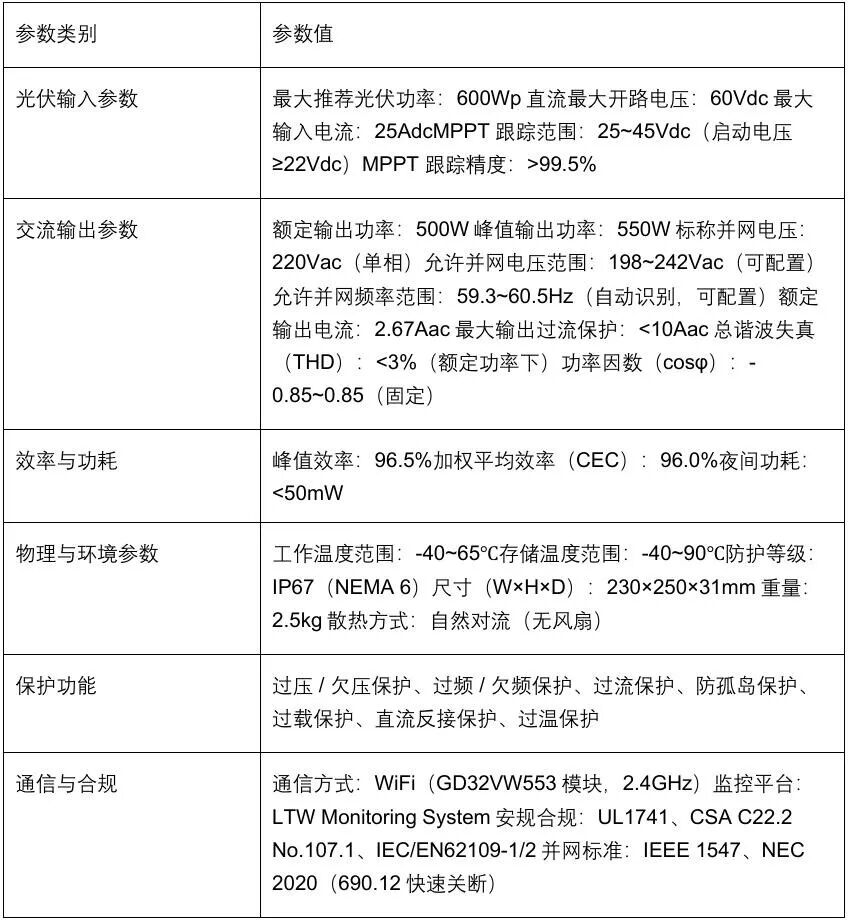

1陽臺微逆整機參數（500W級）

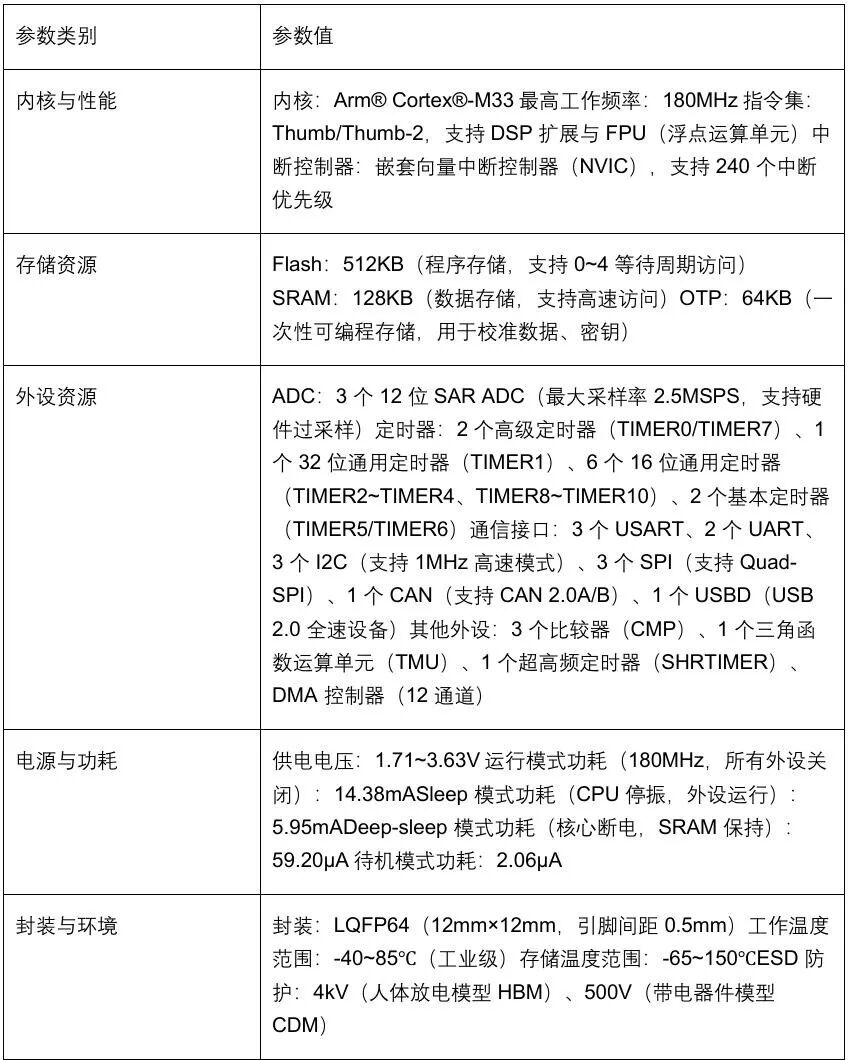

2GD32E513RET6主控芯片參數

06方案優勢

高性能主控適配性強：GD32E513RET6基于Cortex-M33內核，180MHz主頻與DSP/FPU擴展，可高效運行MPPT、PLL等復雜算法，12位ADC與豐富定時器確保精準控制，滿足微逆對實時性、控制精度的需求。

高可靠性與寬環境適應性：主控芯片工作溫度范圍-40~85℃，防護等級IP67的整機設計，適應陽臺戶外潮濕、溫差大的環境；完善的硬件保護與軟件故障處理機制，降低設備故障率。

高性價比與易集成：GD32E513RET6集成豐富外設（ADC、定時器、通信接口等），減少外部芯片數量（如無需額外配置PWM控制器、通信芯片），降低硬件成本與PCB面積，適配陽臺微逆小型化需求。

靈活的通信與監控：支持WiFi云端通信與USART本地調試，適配家庭用戶對設備狀態監控、發電量統計的需求，同時支持并網參數遠程配置，提升運維便捷性。

高效節能：MPPT跟蹤效率>99.5%，整機峰值效率96.5%，夜間待機功耗<50mW，兼顧發電效率與節能需求，提升用戶收益。

07應用場景與安裝建議

1典型應用場景

家庭陽臺分布式光伏系統（1~2塊300Wp光伏組件串聯），實現光伏發電就近并網，抵消家庭部分用電負荷，降低電費支出。

公寓、別墅陽臺小型光伏系統，適配城市住宅有限安裝空間，無需大規模施工，安裝便捷。

2安裝建議

微逆主機安裝于陽臺墻面（距離地面≥1.5m），避免陽光直射與雨水直接沖刷，確保通風良好以保障自然散熱效果。

光伏組件安裝于陽臺欄桿或朝南墻面，傾角建議30°~45°，最大化接收光照；組件輸出線纜采用PV1-F光伏專用線纜，接入微逆直流輸入端（注意正負極性）。

交流輸出端通過漏電保護開關接入家庭電網（需符合當?shù)仉娋W(wǎng)規范），并預留通信天線安裝位置（天線建議朝向開闊區域）。
