Microchip Technology ATECC608C CryptoAuthentication? IC是高安全性加密器件，它將世界一流的基于硬件的密鑰存儲器與硬件加密加速器相結合，以實現各種身份驗證和加密協議。ATECC608C在提供向后兼容性的同時，還提供了比ATECC608B更高的安全性能。ATECC608C的所有配置設置、命令、軟件包和功能與ATECC608B完全相同，因此，從ATECC608B遷移到ATECC608C的過程非常簡單。對于新設計，建議客戶直接使用ATECC608C 器件。對于正在升級且目前使用ATECC508A、ATECC608A或ATECC608B的設計，建議用戶遷移到Microchip Technology ATECC608C。對于不計劃升級的設計，建議客戶審查設計，看看用戶是否能從ATECC608C的增強安全功能中受益。

數據手冊：*附件：Microchip Technology ATECC608C CryptoAuthentication? IC數據手冊.pdf

特性

加密協處理器具有基于硬件的安全密鑰存儲器，可為最多16個密鑰、證書或數據提供受保護的存儲
ECDH：FIPS SP800-56A橢圓曲線Diffie-Hellman (ECDH) 協議
NIST標準P256橢圓曲線支持 (ECC)
對對稱算法的硬件支持
- SHA-256和HMAC哈希算法，包括片外上下文保存/恢復
- AES-128加密/解密，用于GCM的伽羅瓦域乘法
網絡密鑰管理支持
- 針對TLS 1.2和1.3的完整PRF/HKDF計算
- SRAM中的短暫密鑰生成和密鑰協議
- 小信息加密，密鑰完全受保護
安全引導支持
- 完整的ECDSA代碼簽名驗證、可選的存儲摘要/簽名
- 安全啟動前的可選通信密鑰禁用功能
- 信息加密/認證，可防止板載攻擊
內部高質量FIPS 800-90 A/B/C隨機數生成器 (RNG)
2個高耐用性單調計數器
保證唯一的72位序列號
2個接口選項
- 高速單針接口，帶1個GPIO引腳
- 1MHz標準I^2^C接口
工作溫度：高達+100 °C
休眠電流：<>
1.8V至5.5V IO電平和2.0V至5.5V電源電壓范圍
封裝選項
- 8焊盤UDFN封裝
- 8引線SOIC封裝
- 3引線觸點

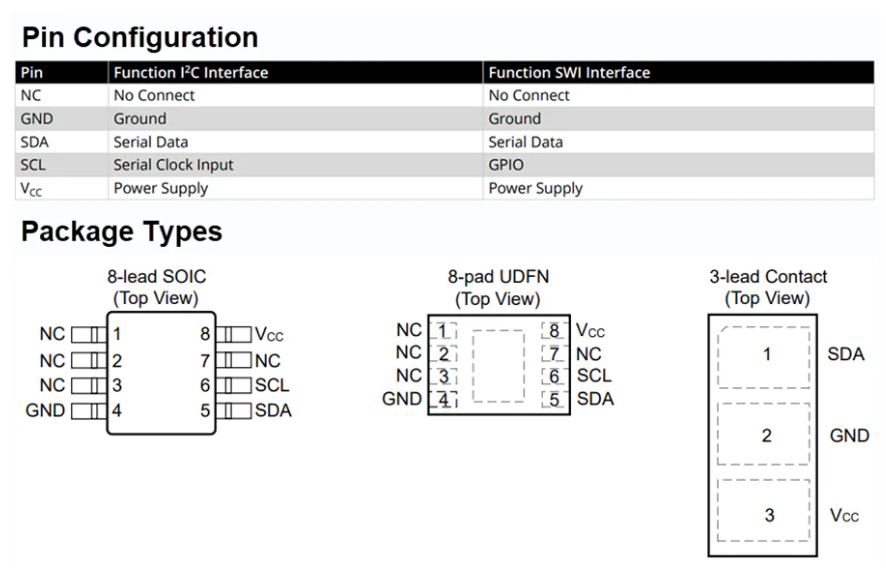

引腳配置和引腳排列

ATECC608C加密認證芯片技術解析與應用指南

一、芯片核心特性概述

Microchip ATECC608C是一款高安全性硬件加密協處理器，屬于CryptoAuthentication?產品家族，具有以下突出特性：

?硬件密鑰存儲?
- 安全存儲多達16個密鑰、證書或數據
- 支持ECDSA簽名驗證和ECDH密鑰協商
- 符合FIPS186-3和NIST SP800-56A標準
?加密算法加速?
- 完整支持NIST P256橢圓曲線(secp256r1)
- 硬件實現SHA-256/HMAC哈希運算
- AES-128加密/解密引擎，支持GCM模式
?安全增強功能?
- 符合JIL HIGH安全評級標準
- 內置NIST SP800-90A/B/C真隨機數生成器
- 兩個高耐久性單調計數器
- 唯一72位序列號防克隆

二、硬件接口設計要點

1. 引腳配置與接口選擇

ATECC608C提供兩種接口選項：

? 高速單線接口(SWI) ?：僅需1個GPIO引腳
?標準I2C接口?：1MHz通信速率

典型引腳配置如下表所示：

引腳	I2C功能	SWI功能
SDA	串行數據	串行數據/GPIO
SCL	串行時鐘	NC
VCC	電源(2.0-5.5V)	電源(2.0-5.5V)

2. 電氣特性參數

?工作電壓?：2.0V至5.5V
?工作溫度?：
- 標準工業級：-40℃至+85℃
- 擴展工業級：-40℃至+100℃
?功耗特性?：
- 活動模式：典型值2mA
- 睡眠模式：<150nA（VCC≤3.6V時）

三、典型應用場景

?物聯網節點安全?
- 管理節點身份認證和會話密鑰
- 支持TLS 1.2/1.3協議的臨時密鑰生成流程
- 實現HKDF密鑰派生功能
?安全啟動機制?
- 完整ECDSA代碼簽名驗證
- 可選存儲摘要/簽名配置
- 安全啟動前可禁用通信密鑰
?小型消息加密?
- 硬件AES引擎加密PII等敏感數據
- 支持AES-ECB直接模式
- 提供GFM計算功能支持AES-GCM
?生態系統控制?
- 驗證系統和組件的OEM真實性
- 防克隆和防偽功能實現

四、開發注意事項

1. 與前期型號兼容性

ATECC608C保持與ATECC608B的完全兼容性，主要改進包括：

解決低溫鎖定問題
增加tDVC_INIT初始化時間規范
Read命令執行時間從2.0ms增加到2.5ms

2. 信任平臺配置選項

Microchip提供三種預配置方案：

方案類型	特點	適用場景
Trust&GO	預配置預部署	固定功能用例
TrustFLEX	預配置+客戶唯一憑證	需要定制憑證
TrustCUSTOM	完全自定義配置	高度定制化需求

3. 安全認證情況

?算法認證?：通過NIST CAVP認證(A4280/A4285)
?隨機數認證?：符合SP800-90B標準(證書#E46)
?漏洞分析?：獲得JIL HIGH評級(v3.1)
