在現代工業生產中，電力系統的穩定運行是保障連續生產和設備安全的核心。尤其是在石化、冶金、建筑等關鍵行業，電壓波動、電機故障等問題可能導致整條生產線停機，造成巨大的經濟損失。低壓配電系統作為電力供應的最后環節，其保護與測控技術的重要性不言而喻。本文將圍繞低壓保護測控的背景、技術演變及解決方案，科普相關知識，幫助讀者理解如何通過先進技術提升電力系統的可靠性與智能化水平。13641854052

低壓電機回路是許多工業設備的核心驅動部分，但其運行中常面臨多種故障風險。根據相關標準，電網側故障包括相序異常、三相不平衡、缺相、欠電壓和過電壓等問題；電動機側故障則涉及過載、短路和過熱；負載側故障還可能引發堵轉或空載現象。

圖片1：低壓電機回路的故障分類及其現象和后果

這些故障不僅會導致電機發熱、絕緣擊穿甚至燒毀，還可能引發設備受損或人員傷害。例如，電機反轉在不能反轉的設備中可能造成機械損壞，而頻繁的過載會顯著縮短電機壽命。因此，對低壓電機回路進行精準保護和實時監控，是預防事故的第一道防線。

除了電機本身的問題，低壓配電系統中的“超級跳閘”現象也需引起重視。當某一單元發生故障時，如果斷路器拒動，會導致上一級斷路器跳閘，進而擴大停電范圍，甚至造成系統解列和大面積停電。

圖片2：超級跳閘的危害

這種連鎖反應在連續生產型企業中尤為危險，可能引發生產中斷和安全事故。相關國家標準，如GB 55024-2022《建筑電氣與智能化通用規范》，明確要求低壓配電回路設置短路保護和過負荷保護，并在特定情況下優先報警而非切斷電源，以最小化損失。

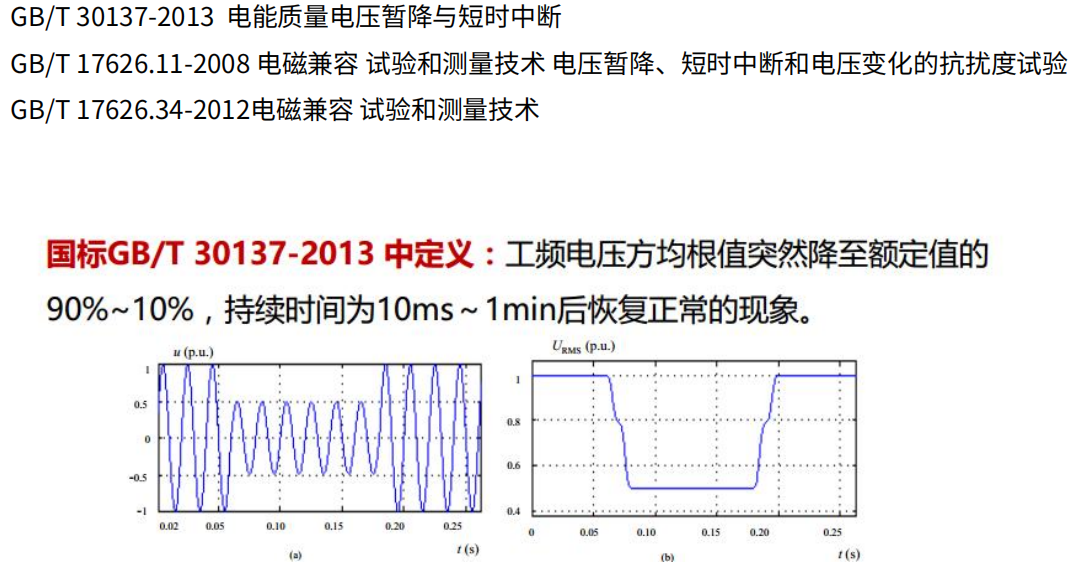

電壓暫降和短時中斷，俗稱“晃電”，是另一個常見卻容易被忽視的威脅。根據國家標準GB/T 30137-2013，晃電定義為工頻電壓方均根值突然降至額定值的90%~10%，持續10毫秒至1分鐘后恢復的現象。

圖片3：電壓暫降的特征

這種短暫的電壓波動可能導致接觸器跳開或變頻器失壓停機，在石化、冶金等行業中，會直接造成整條生產線停機?；坞姷恼T因多樣，包括短路故障、大功率電機啟動、雷擊浪涌等，其治理需從源頭到末端多層次進行。

為應對這些挑戰，低壓保護測控技術經歷了從簡單到智能的演變。早期的溫度繼電器和熱繼電器功能單一，僅能實現基本過載或斷相保護，且無法組網，有效性較低。隨著技術發展，數字式和集成型保護元件逐漸普及，集保護、控制、測量和通訊于一體，大大提升了系統的可靠性和智能化水平。

圖片4：電機保護元件的演變歷程

例如，電動機保護器不僅能實時監測電流、電壓等參數，還能通過組網接入上級系統，實現遠程監控和數據分析。

在元件層面，安科瑞電氣的電動機保護器系列產品，如ARD2M和ARD3M，體現了現代保護技術的優勢。這些設備集成了多種保護功能，包括過載、斷相、接地故障、堵轉等，并可設定動作閾值和延時，靈活適應不同工況。

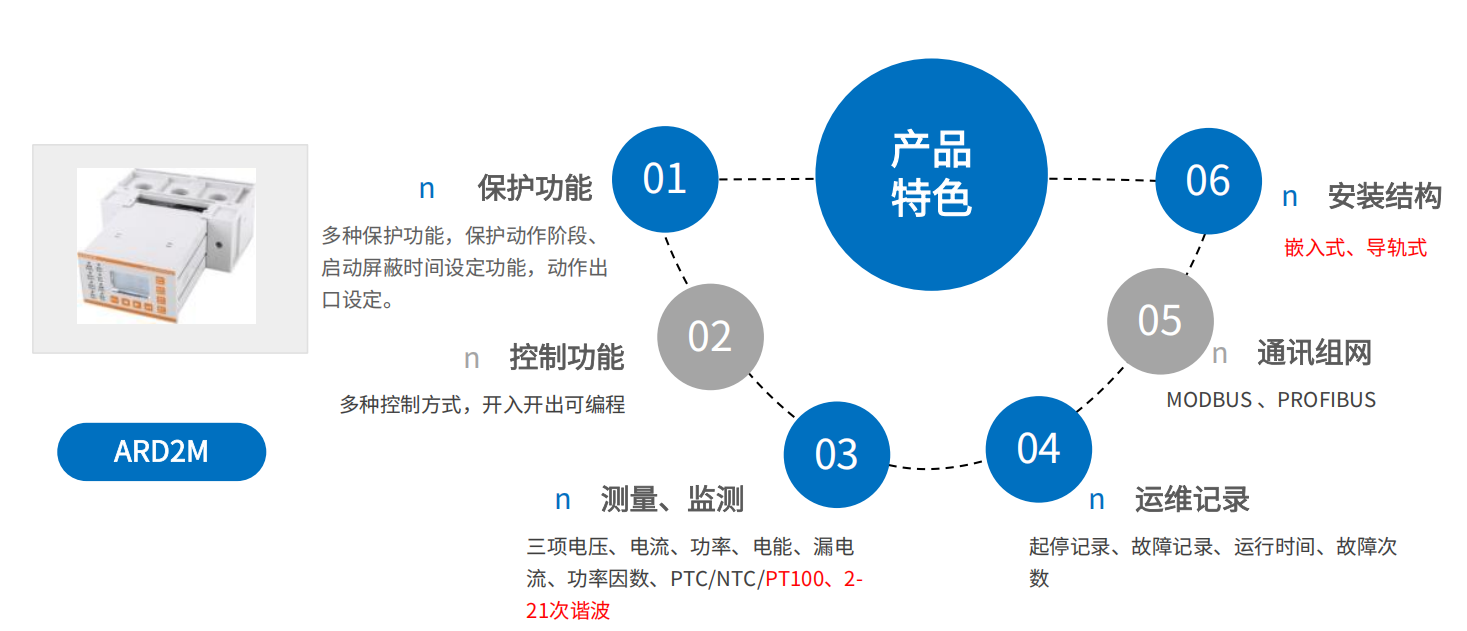

圖片5：ARD2M的產品結構和功能特點

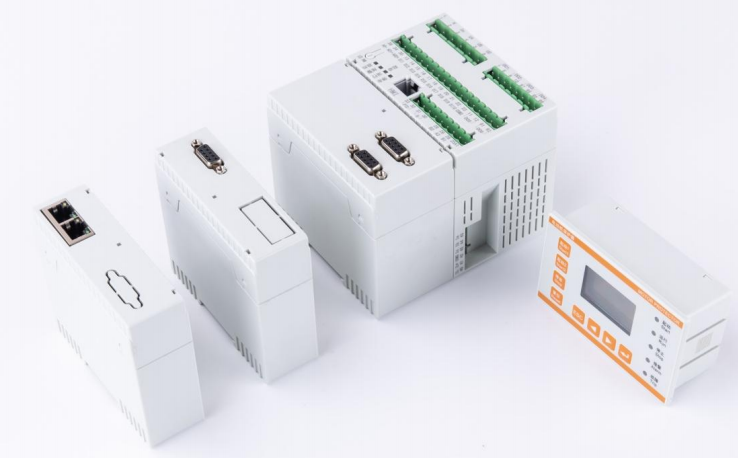

同時，它們具備測量和監測能力，能采集電壓、電流、功率、諧波等全電參量，并通過MODBUS、PROFIBUS等協議實現通訊組網。ARD3M型號還支持運維記錄功能，如故障記錄和波形記錄，幫助用戶追溯事件原因，提升維護效率。

圖片6：ARD3M的實物圖

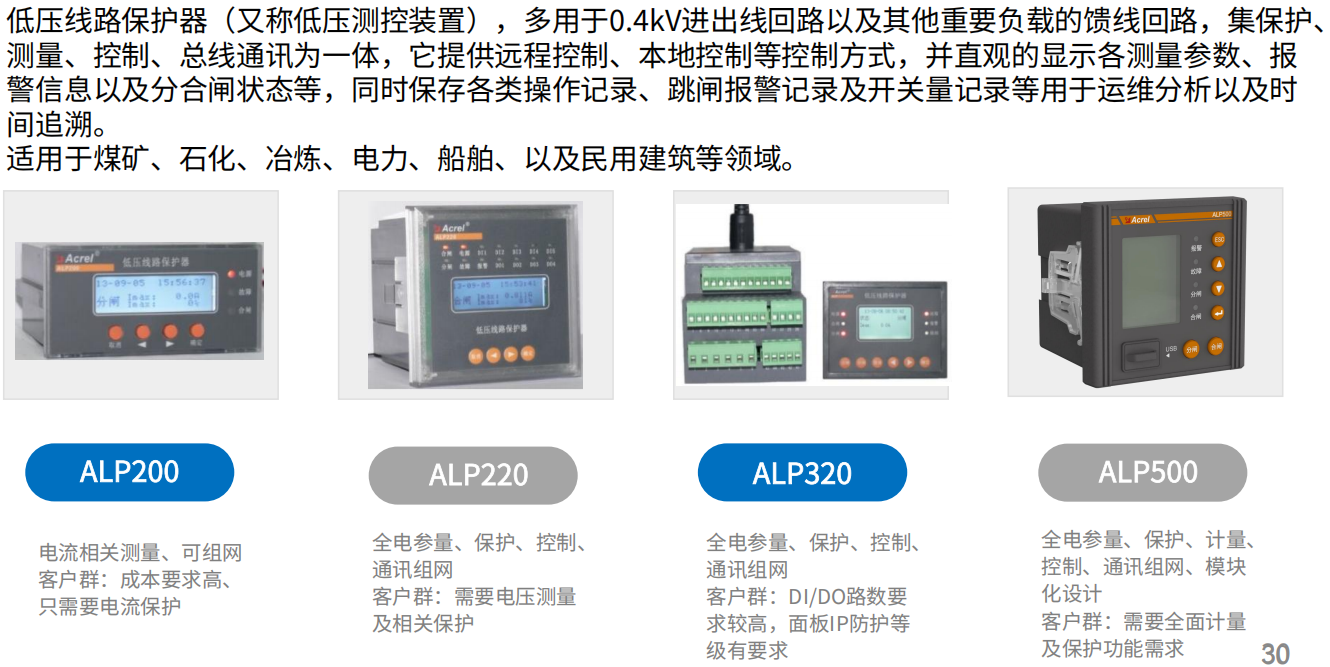

除了電機保護，低壓線路保護器也在配電系統中扮演重要角色。安科瑞的ALP系列產品專為0.4kV進出線回路設計，集保護、測量、控制和通訊于一體，能有效預防超級跳閘和級聯故障。

圖片7：ALP200、ALP220等型號的應用場景

例如，ALP500支持全電參量測量、諧波分析和多路測溫，適用于需要高精度計量和保護的場合。與傳統斷路器相比，這些專用保護裝置能提供更全面的故障隔離和數據分析，減少誤動和拒動風險。

針對晃電問題，專門的抗晃電裝置提供了經濟高效的治理方案?；坞娭卫砜蓮碾娏υ搭^到設備末端多層次進行，但越靠近末端，成本越低且效果顯著。

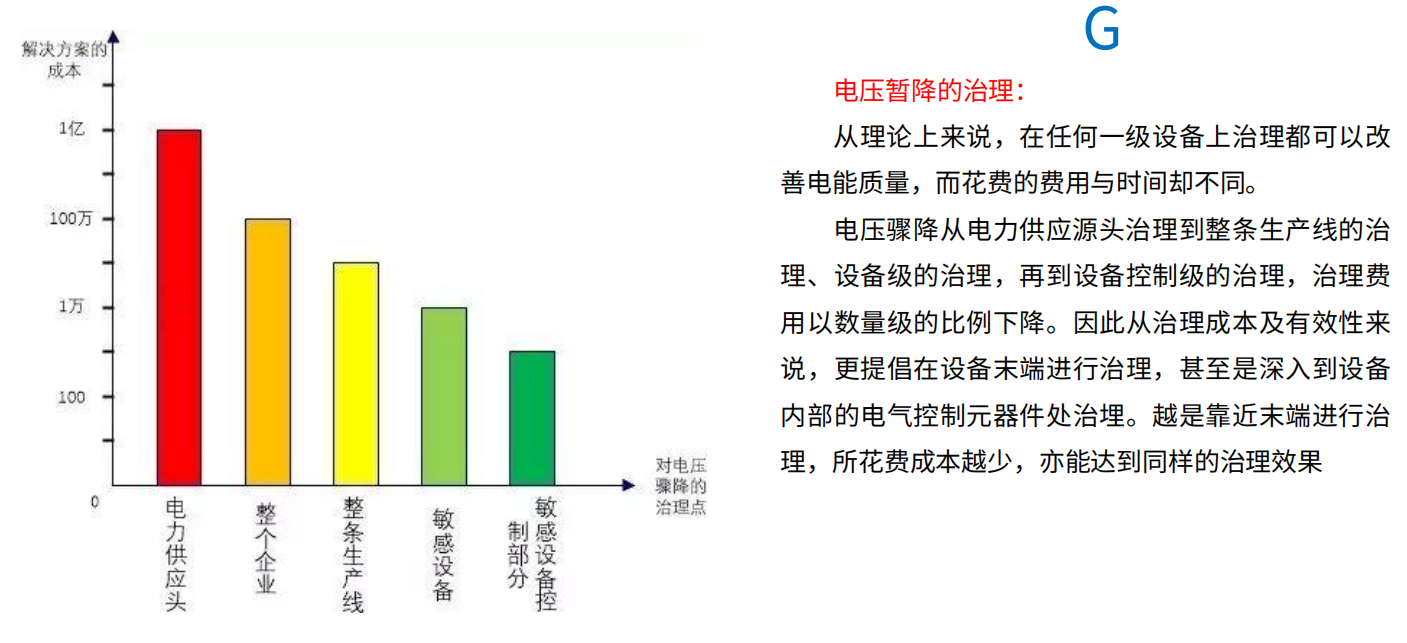

圖片8：不同治理層級的成本差異

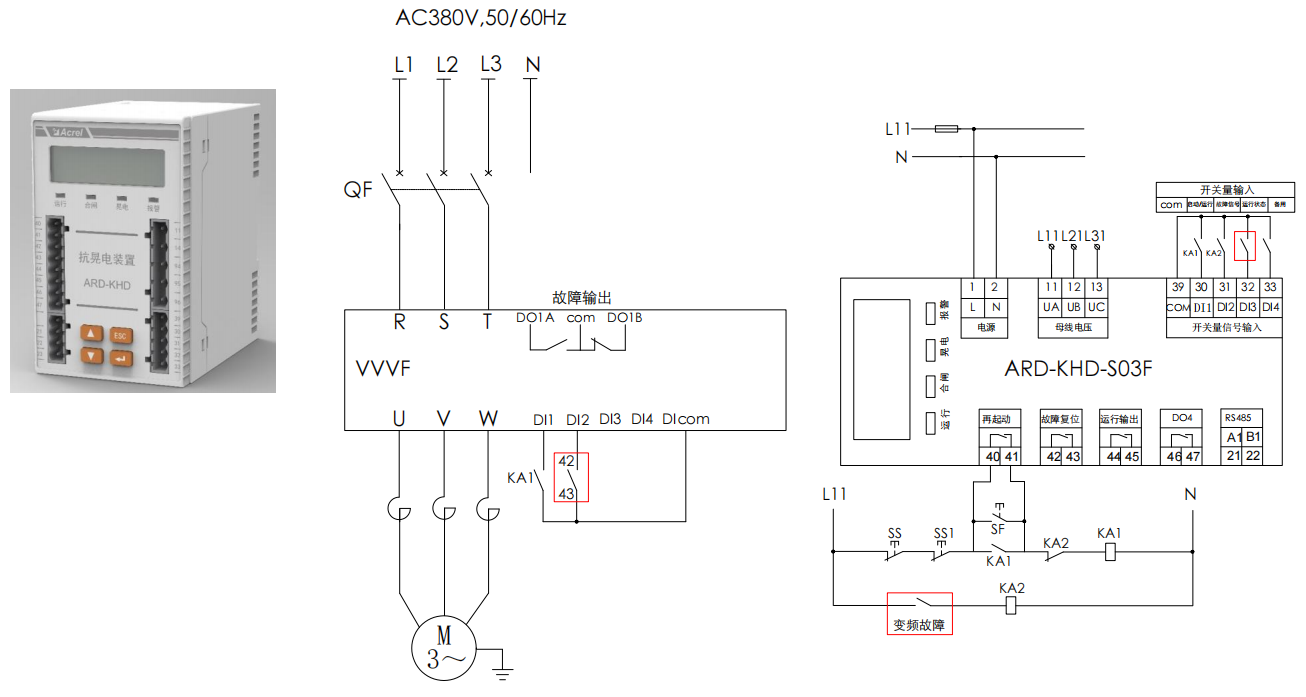

安科瑞的ARD-KHD系列產品針對接觸器和變頻器回路設計，能在電壓暫降時保持接觸器吸合或?qū)崿F(xiàn)自動再起動。例如，ARD-KHD-S03A/B適用于普通接觸器回路，通過電容儲能技術在晃電期間維持線圈供電；而ARD-KHD-S03F則針對變頻器回路，可與工藝系統聯鎖，防止停機。這些裝置切換速度快，能應對幾毫秒到幾秒的電壓波動，從本質上提升設備的抗干擾能力。

圖片9：ARD-KHD-S03F在變頻回路中的應用

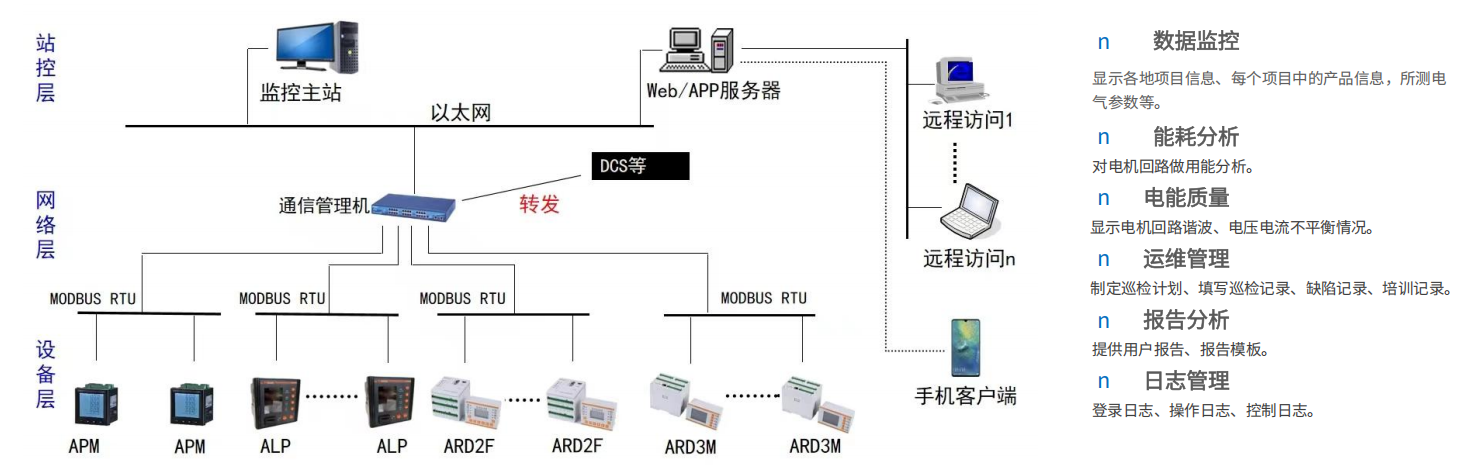

在系統層面，馬達監控系統如Acrel-2000M，將分散的保護元件整合為智能化管理平臺。該系統分為監控層、網絡層和設備層，通過以太網或現場總線連接保護器，實現數據集中監視和遠程控制。

圖片10：Acrel-2000M系統的組成和功能

用戶可通過系統實時查看電機運行狀態、電參量信息和故障記錄，并進行能耗分析和電能質量評估。例如，系統能統計電機運行時間、起動次數，并生成巡檢計劃和報告，幫助運維人員提前發現隱患，制定維護策略。這種集成化方案不僅減少了傳統DCS系統的硬接線復雜度，還提升了整個工廠的自動化水平。

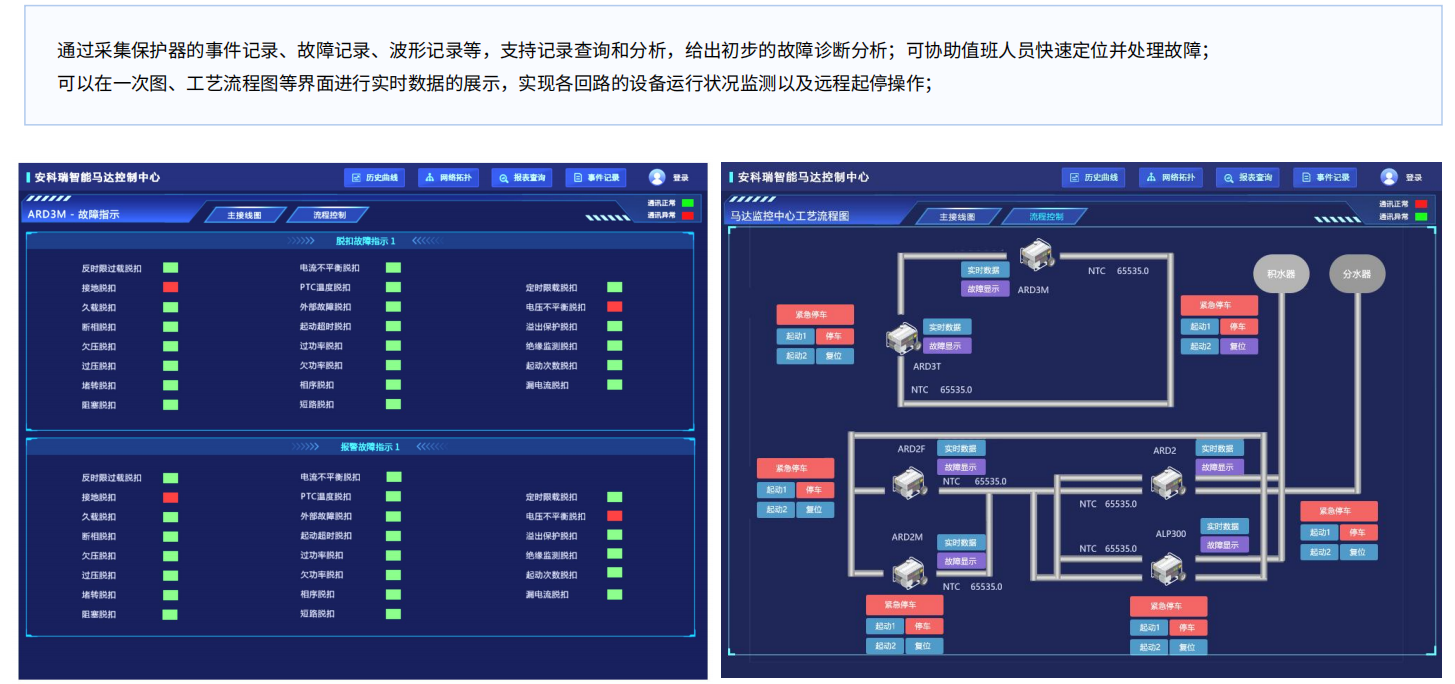

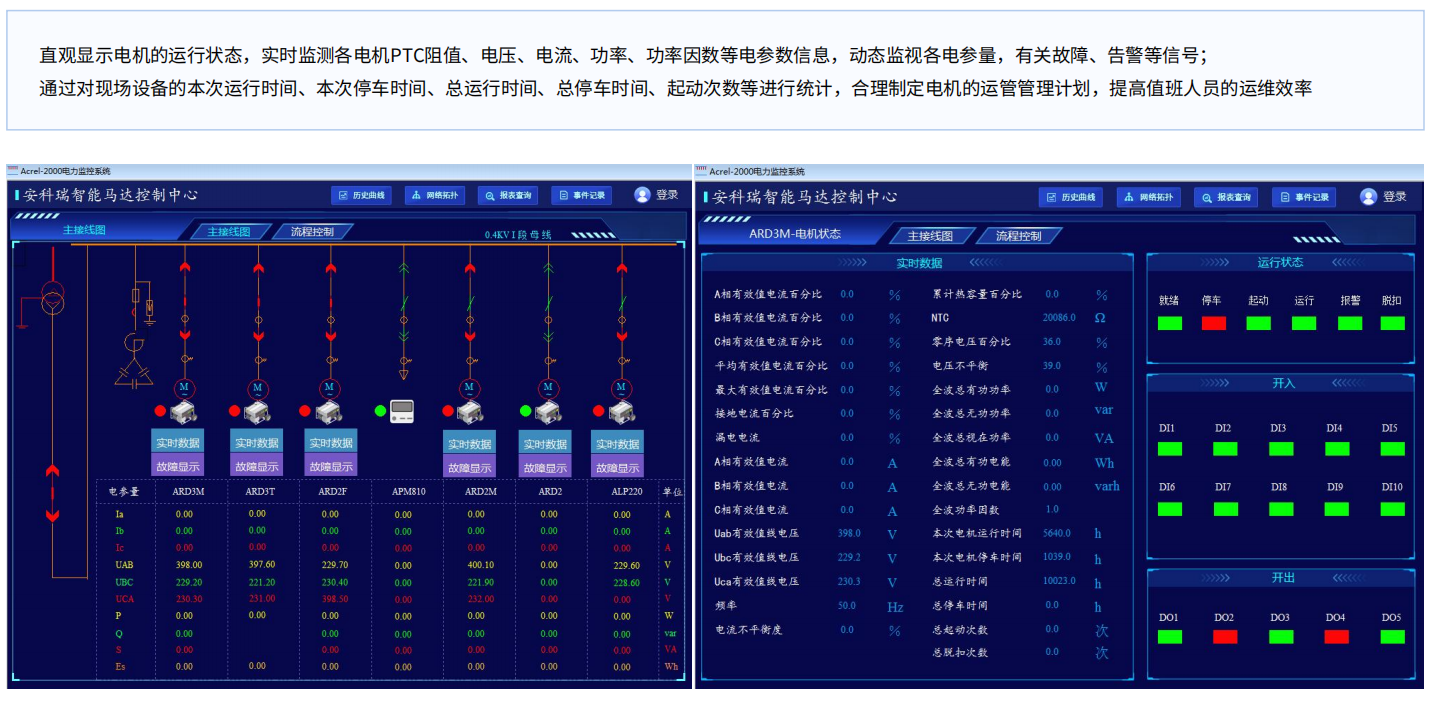

13641854052 圖片11：系統監測和故障診斷界面

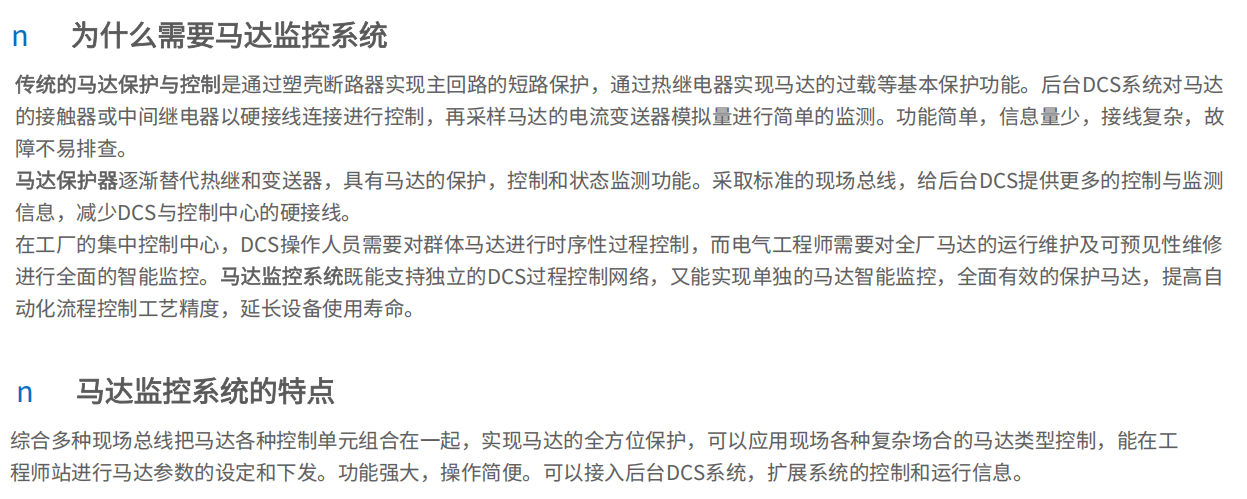

為什么需要這樣的馬達監控系統？傳統保護方式依賴斷路器和熱繼電器，功能簡單且信息有限，故障排查困難。而現代馬達保護器結合監控系統，能提供全面的保護、控制和狀態監測，支持時序性過程控制和智能運維。在缺乏系統支持時，企業可能面臨設備臺賬管理困難、故障無法及時發現、數據可視化不足等問題，直接影響生產效率和設備壽命。通過引入馬達監控系統，用戶能實現在線監測、生產安全提升、人力成本節省和設備利用率優化等多重收益。

圖片12：傳統與現代控制方式的差異

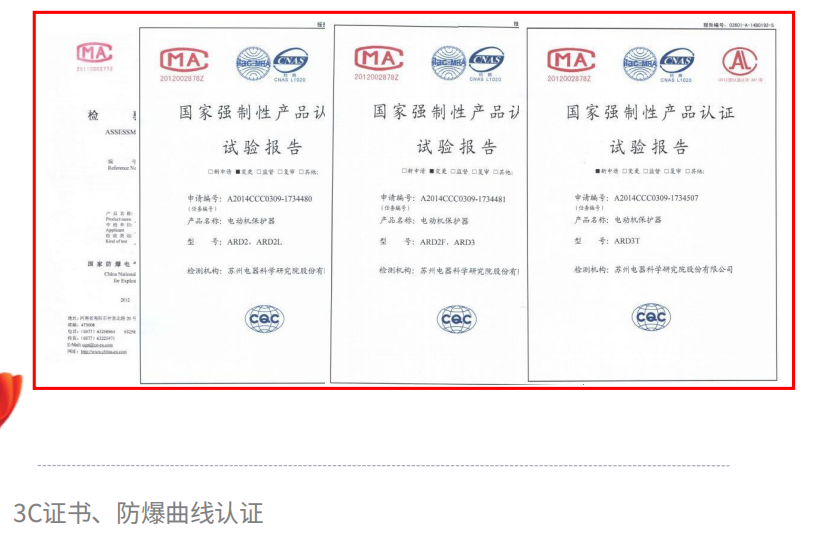

從資質角度看，低壓保護測控產品需符合相關國家標準，如GB 14048.4和JB/T 10736，確保其功能性能和安全性。安科瑞的相關產品已通過3C認證、防爆認證及國際標準如CE和IEC測試，適用于多種嚴苛環境。這些資質不僅是市場準入的前提，也是用戶信賴的基石。在實際應用中，諸如連云港嘉澳新能源項目、合盛硅業產業園等案例，都采用了安科瑞的保護器和系統，驗證了其在復雜工業場景中的可靠性。

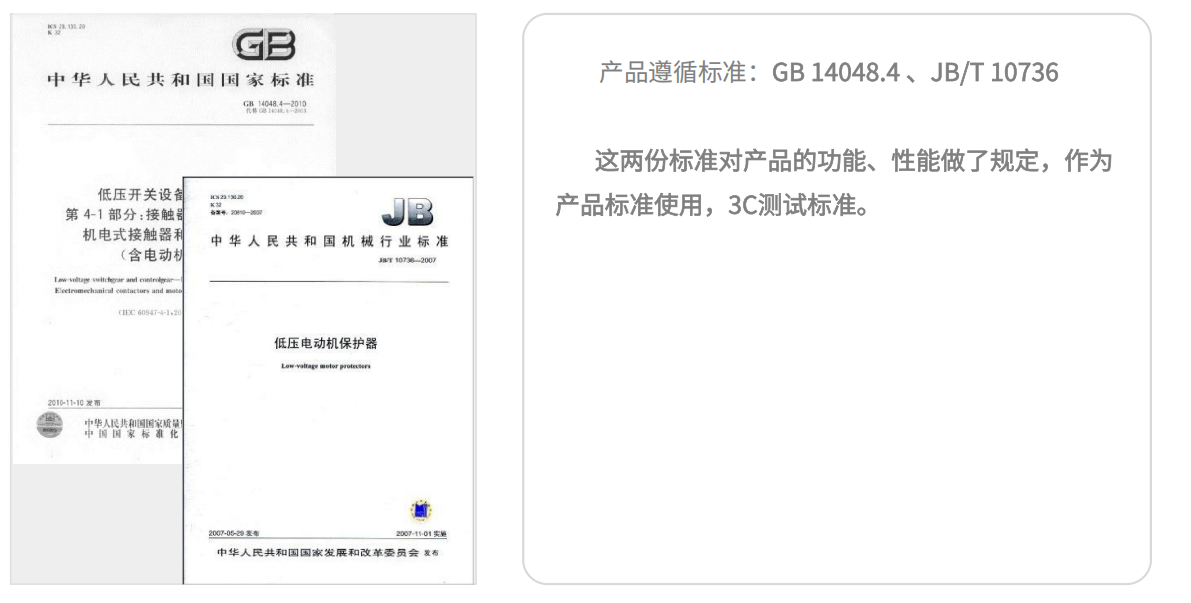

13641854052 圖片13：產品標準及資質證書

總之，低壓保護測控技術通過元件與系統的結合，為電力安全提供了全方位保障。從基礎的電機保護到高級的晃電治理，再到智能監控平臺，這些技術不僅提升了設備的運行可靠性，還推動了工業生產的數字化轉型升級。在選擇解決方案時，用戶應結合自身需求，參考相關標準和案例，確保技術適用性和經濟性。通過科普這些知識，我們希望幫助更多行業工作者理解并應用先進技術，共同構建更安全、高效的電力環境。
