安科瑞AGF-AE-D/200是一款專為光伏及儲能系統設計的防逆流檢測儀表，已通過UL認證，適用于全球多個地區的電力監控場景。

1.防逆流檢測

用于監測電流方向，防止光伏系統向電網反向送電（逆流），確保系統符合并網規范。當檢測到負功率（逆流）時，相位狀態LED會閃爍紅色報警。

安科瑞 崔怡蒙 152-167-512-08

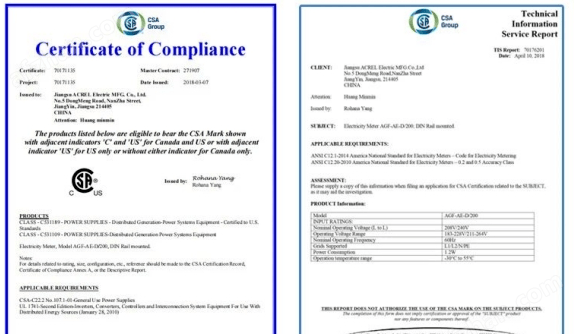

2.UL認證

符合UL1741標準（分布式電源逆變器/變流器安全規范）及ANSIC12.20精度標準（0.5級精度），滿足北美、澳洲、歐洲等地區的準入要求

1.安裝方式

配電箱內固定于35mmDIN導軌上，需配置≤20A斷路器或保險絲作為過流保護。電流互感器（CT）安裝時需確保箭頭指向電網方向，并用尼龍?jiān)鷰Ч潭ǚ浪擅摗?/p>

2.接線要求

交流線：22-18AWG絞合線（600V，THHN/MTW/THWN型）。RS485通信線：至少3芯屏蔽雙絞線（24-18AWG），長度＞10米時需浪涌保護或接地金屬導管。

3.安全規范斷需開裝置（斷路器/開關）靠近儀表安裝，且符合ANSI/NFPA70及地方電氣規范。

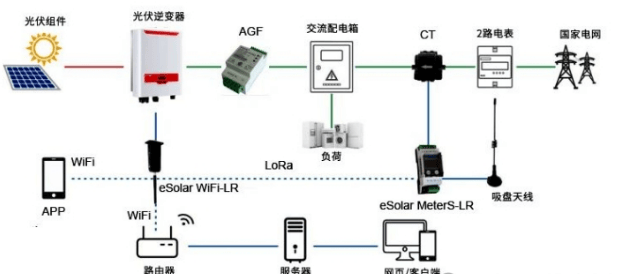

光伏系統：?jiǎn)文孀兤飨到y(tǒng)中直接連接逆變器，兼容內置收入等級表（RGM）的擴展總線。儲能系統：實時監測充放電方向，防止儲能設備逆流。多線路監控：支持分組斷路器配置，適用于復雜配電場景
