近日，蘇黎世聯(lián)邦理工學院王京課題組聯(lián)合西南交通大學趙志俊課題組及四川大學張傳芳課題組，在高起點新刊Electron發(fā)表了題為“MXenes: Emerging Materials for Environmental Biochemical Sensing Platforms”的綜述文章。

這篇綜述全面總結(jié)了MXene在生化傳感領域的最新研究進展，系統(tǒng)梳理了MXene的合成策略、材料特性、傳感機制及其在氣體檢測、環(huán)境監(jiān)測、生物識別等多元場景中的應用。文章從結(jié)構(gòu)-性能-功能關(guān)系出發(fā)，深入解析了MXene表面官能團、導電性、二維結(jié)構(gòu)與高比表面積對傳感性能的調(diào)控作用，并結(jié)合電化學、光學、場效應晶體管等多種傳感模式，展示了其在高靈敏、高選擇性、快速響應傳感器構(gòu)建中的巨大潛力。同時，文章客觀指出了MXene在穩(wěn)定性、選擇性、規(guī)?；苽涞确矫婷媾R的挑戰(zhàn)，并展望了綠色合成、表面工程、多功能集成與AI輔助設計等未來發(fā)展方向，為基于MXene的下一代智能傳感系統(tǒng)的研發(fā)提供了系統(tǒng)參考與前瞻視角。

圖文導讀

1.Mxene生化傳感器的發(fā)展時間軸

綜述系統(tǒng)的總結(jié)了Mxene生化傳感器在不同傳感類型（電化學、熒光、表面增強拉曼、場效應晶體管和電阻式傳感）當中的代表性研究成果，并繪制成可視化的時間軸。

圖1.Mxene生化傳感器的發(fā)展時間軸。

2.Mxene的制備策略

MXene的制備策略經(jīng)過十余年的發(fā)展，發(fā)展目標變?yōu)榱烁泳G色高效的制備Mxene，制備策略可分為傳統(tǒng)的HF酸體系刻蝕和新型的無氟合成。如圖2所示，傳統(tǒng)路線以HF或原位HF體系選擇性溶去MAX相中的Al層，得到多層后再經(jīng)插層剝離成單層。為綠色化，研究者開發(fā)出熔融鹽路易斯酸刻蝕（圖3）、堿水熱刻蝕（圖4A）和電化學刻蝕（圖4B）三條無氟方案，均能在保留M–X骨架的同時引入–Cl、–OH或–O等可控終端。最近的研究提出了一步直接合成（圖5A）與氣相選擇性刻蝕（圖5B）的方法，進一步提高了MXene合成的效率與質(zhì)量。

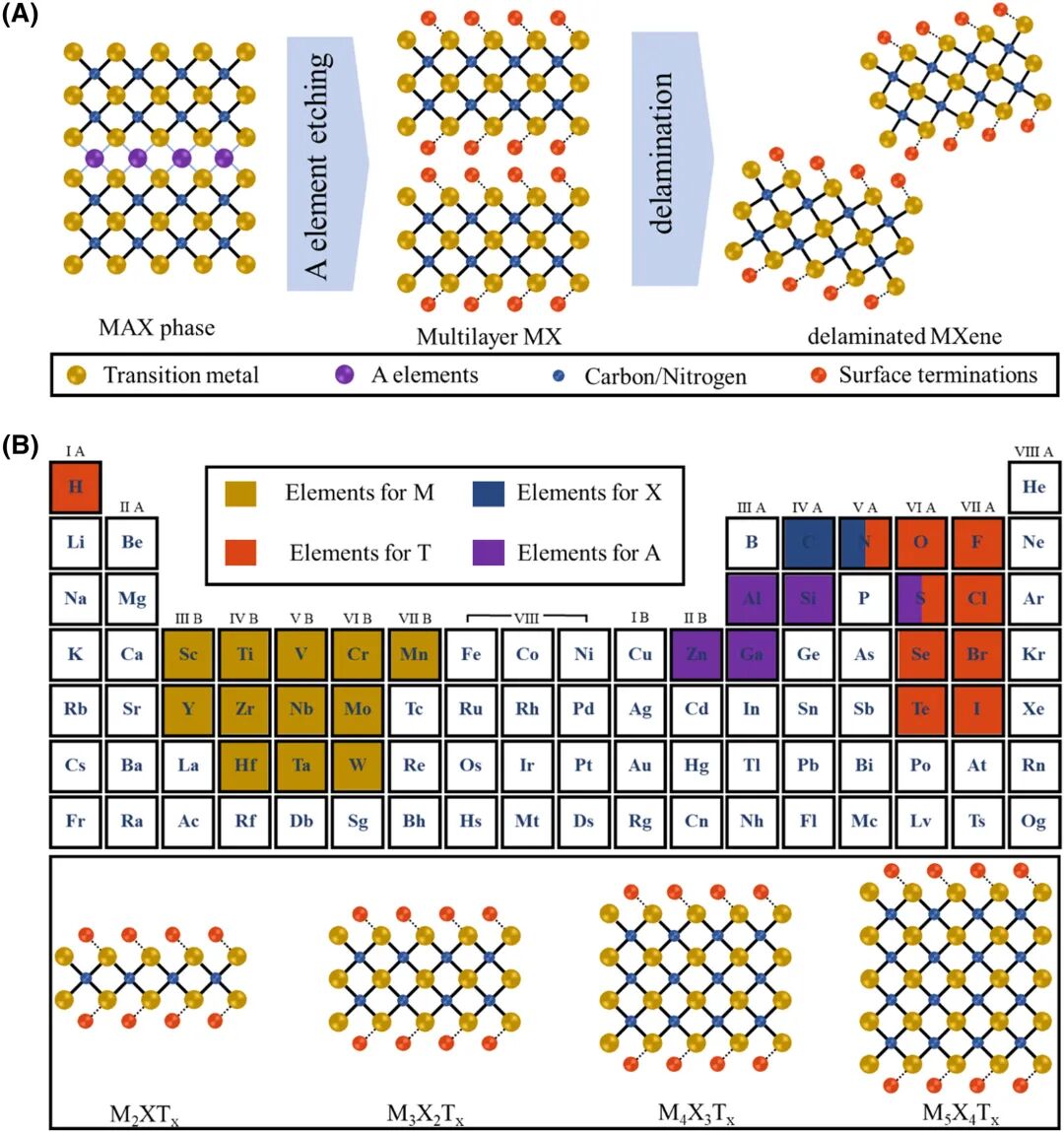

圖2.（A）MXene的典型合成路徑。（B）在元素周期表中標出了可用于合成MXene和MAX相的M、X、A、T元素，并展示了不同n值（n=1–4）的MXene典型層狀結(jié)構(gòu)（如M?XT?, M?X?T?, M?X?T?, M?X?T?）。

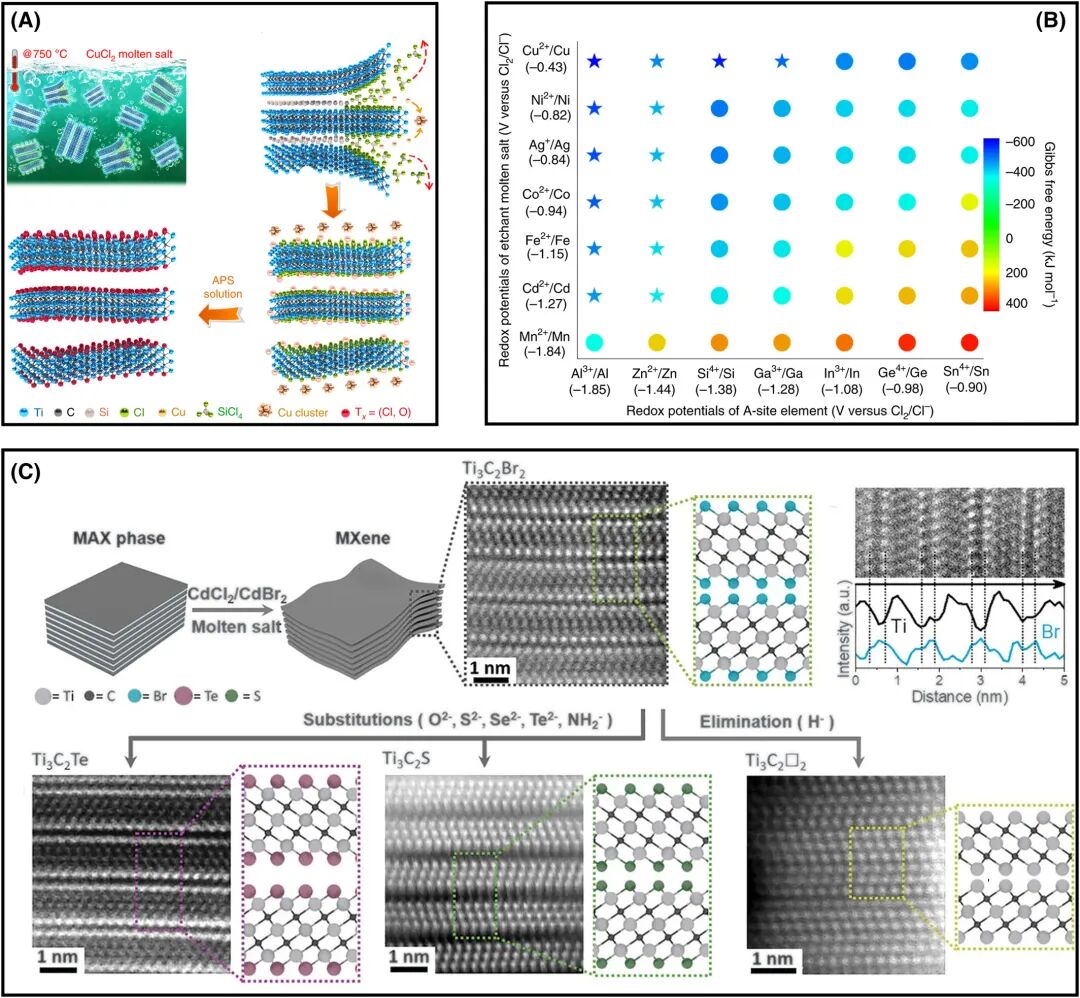

圖3.（A）展示了通過CuCl? Lewis酸熔鹽在750 °C下刻蝕Ti?AlC?制備Ti?C?T?的示意圖。（B）基于電化學氧化還原電位繪制的Gibbs自由能圖，用于指導選擇合適的Lewis酸熔鹽。（C）展示了通過不同熔鹽（如CdBr?）可實現(xiàn)多種表面終止基團（-O, -NH, -S, -Se, -Br, -Te等）的調(diào)控。

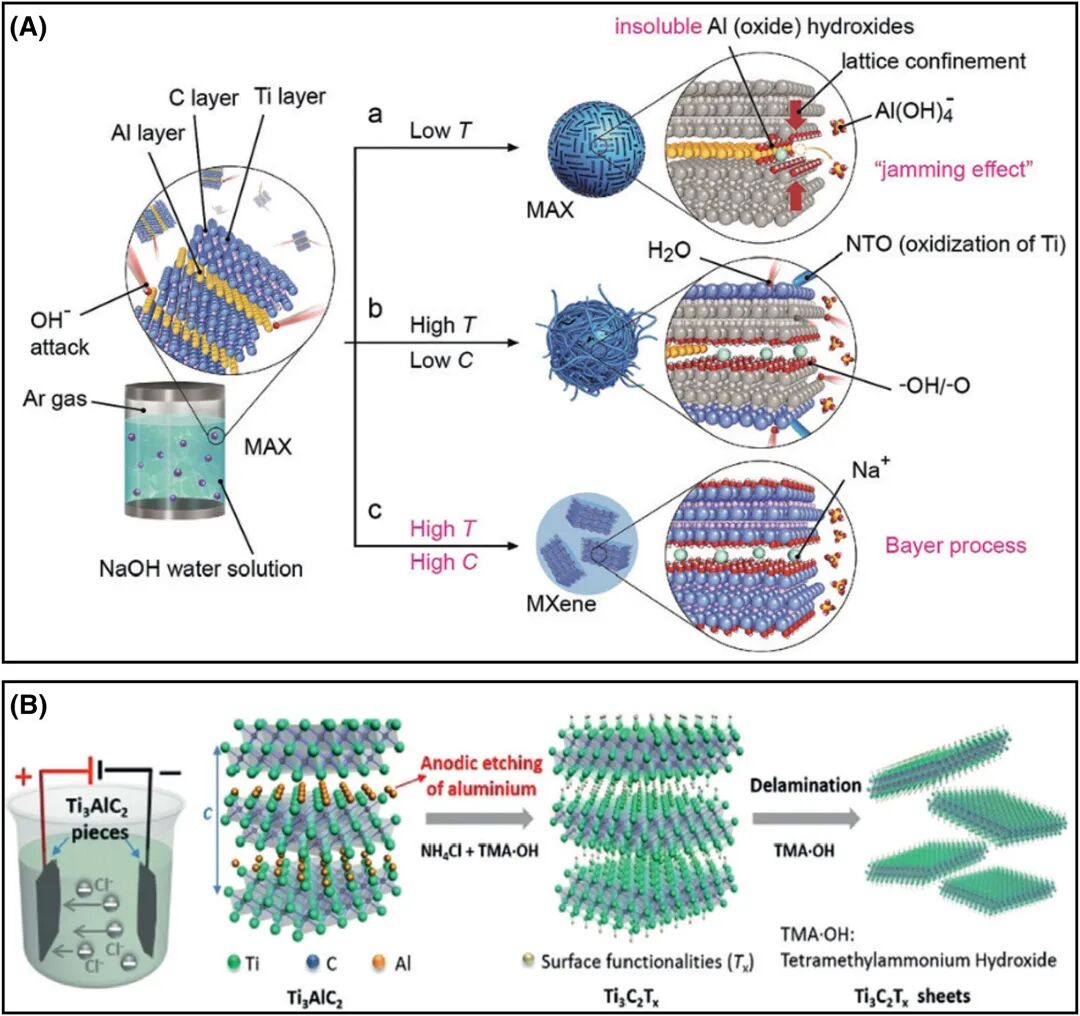

圖4.（A）堿輔助水熱刻蝕法示意圖，使用高濃度NaOH在高溫下刻蝕Ti?AlC?，得到無氟MXene。（B）電化學刻蝕法示意圖，通過調(diào)控電壓和插層劑（如TMA?）實現(xiàn)一步刻蝕與剝離，避免表面碳化問題。

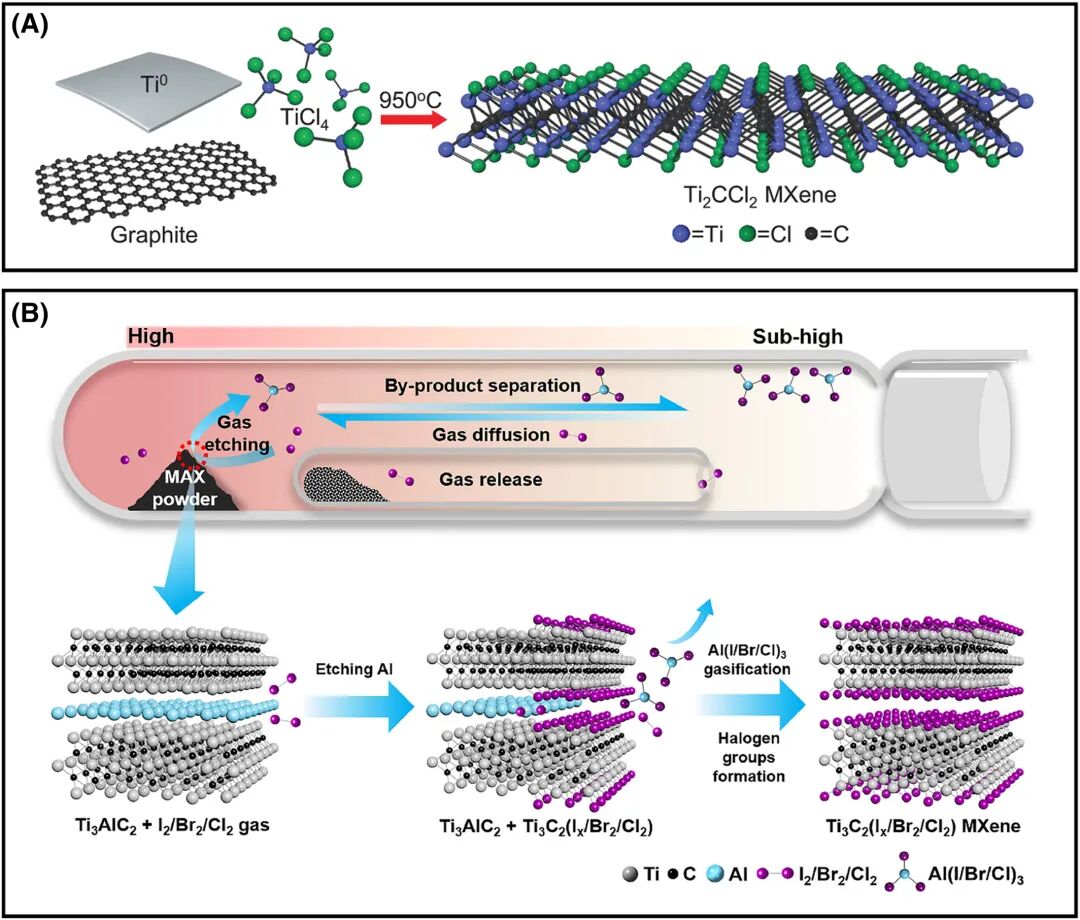

圖5.（A）一步直接合成法示意圖，通過高溫反應直接由金屬、鹵化物和碳/氮源合成MXene（如Ti?CCl?），無需MAX前驅(qū)體。（B）氣相選擇性刻蝕法示意圖，使用鹵素氣體（Cl?/Br?/I?）或鹵化氫氣體在高溫下刻蝕MAX相，得到-Cl/-Br/-I終止的MXene。

3.Mxene的物理特性

MXene憑借其可調(diào)的組成與表面化學，展現(xiàn)出優(yōu)異的物理化學性質(zhì)。電子性能方面，如圖6A-C，MXene通常具有高導電性，導電率可達10? S/cm，且受表面基團和層間距調(diào)控，多數(shù)呈現(xiàn)負溫度依賴性，部分經(jīng)退火可恢復金屬特性。光學上，如圖6D-E，其光學行為與電子結(jié)構(gòu)相關(guān)，–F/–OH終止影響類似，–O則需更多電子穩(wěn)定；在可見-近紅外區(qū)還具有等離子激元特性，適于透明電極應用。力學性能如圖6H-J所示，MXene繼承MAX相的高模量特點，單層Ti?C?T?和Nb?C?T?的楊氏模量分別達（330±30）GPa與（386±13）GPa，雖低于石墨烯但優(yōu)于多數(shù)溶液法制備的二維材料，兼具良好柔性與強度。

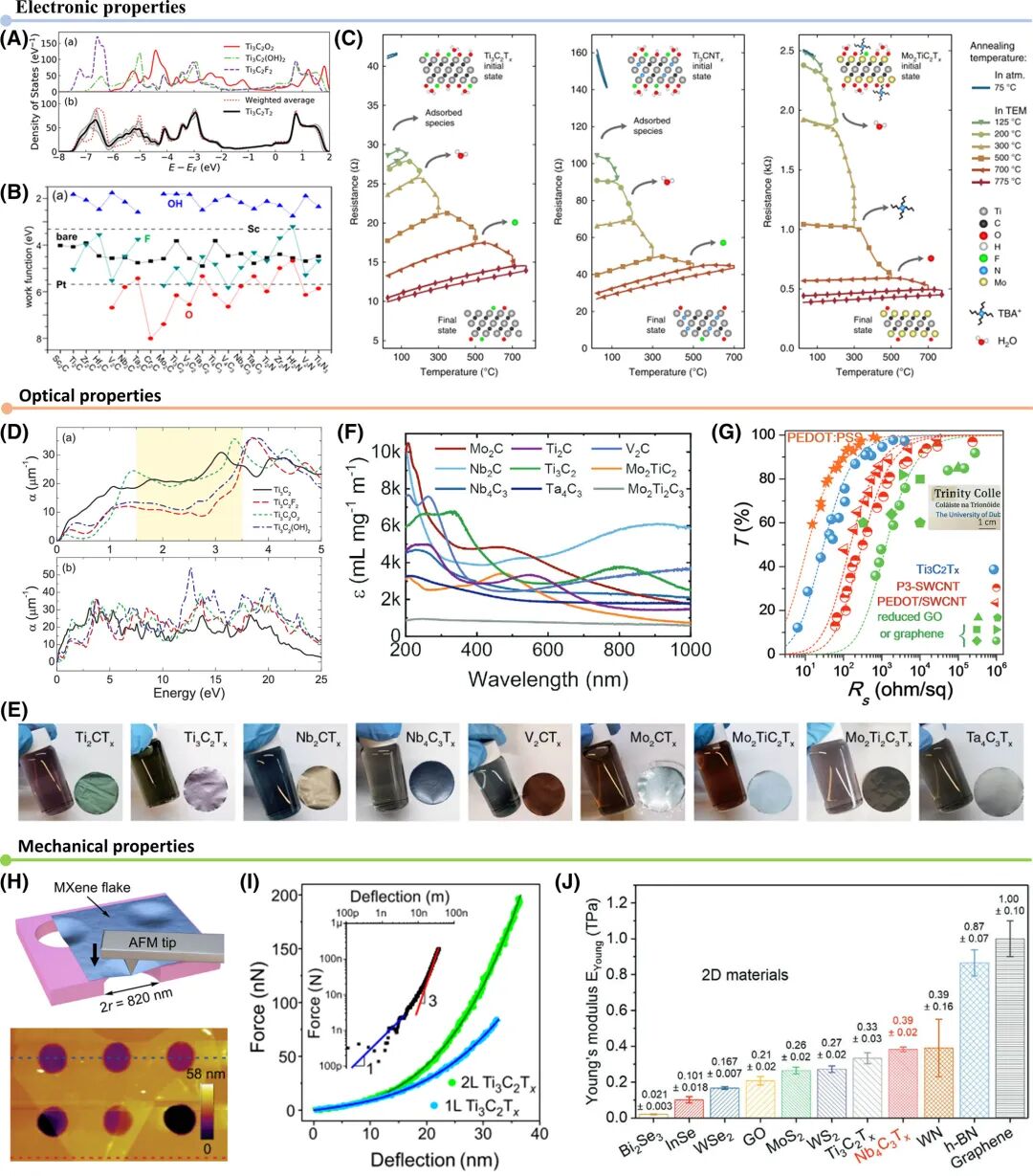

圖6.Mxene物理特性分析示意圖。

4.Mxene基傳感器在檢測氣體，化學物質(zhì)和生物分子的研究進展

MXene在氣體傳感領域展現(xiàn)出顯著潛力，尤其在室溫下對特定氣體具有快速響應、高靈敏度和可調(diào)控的選擇性。相較于傳統(tǒng)金屬氧化物、石墨烯和二硫化鉬等材料，MXene優(yōu)勢明顯。圖7A-B研究通過理論計算證實，單層Ti?CO?對氨氣具有高吸附能、優(yōu)異選擇性和靈敏度。圖7C-D實驗制備的Ti?C?T?基傳感器在室溫下可實現(xiàn)低濃度揮發(fā)性有機化合物的高信噪比檢測，其高性能源于表面羥基與氣體分子間的氫鍵作用。此外，圖7E-F通過調(diào)控插入金屬離子（如鈉離子）的濃度，可調(diào)整Ti?C?T?薄膜的層間距，從而有效優(yōu)化其氣體選擇性及傳感性能。

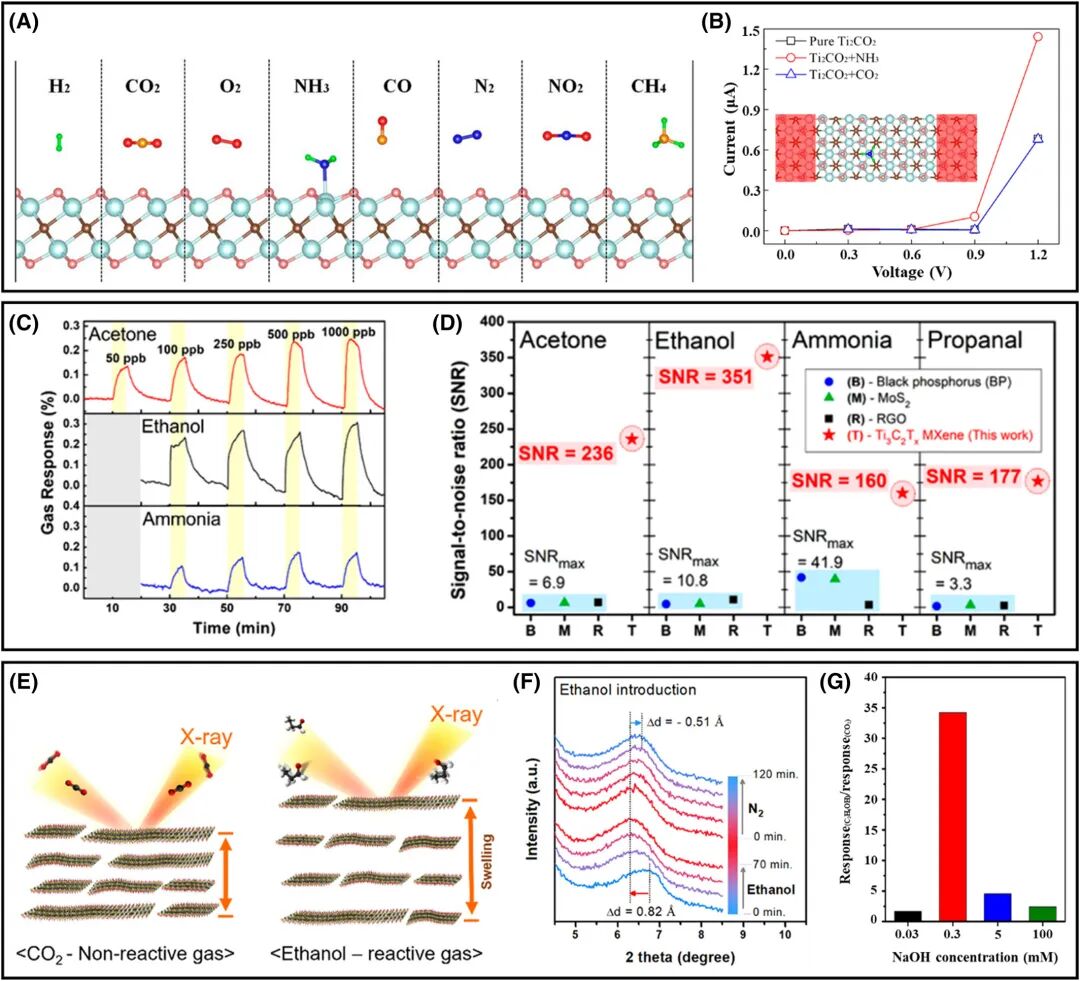

圖7.Mxene在氣體傳感領域的研究進展。

有害化學物質(zhì)如重金屬和農(nóng)藥具有環(huán)境持久性與生物毒性，對人類健康和生態(tài)安全構(gòu)成威脅。MXene基傳感器為痕量檢測提供了高效解決方案。圖8A-E研究開發(fā)了MXene氣凝膠-CuO/碳布傳感器，通過構(gòu)建三維結(jié)構(gòu)并引入氧空位和鉍離子，顯著提升了對鎘、鉛離子的檢測性能。圖8F-H利用MXene與NH?-CNTs復合形成多孔材料，實現(xiàn)了對楊梅素的高靈敏檢測，改善了電子轉(zhuǎn)移與電化學活性。此外，MXene還應用于場效應晶體管和激光解吸/電離質(zhì)譜技術(shù)，實現(xiàn)了對銀離子和農(nóng)藥的有效檢測,如圖8I-N所示。這些成果凸顯了MXene在提升化學檢測靈敏性與可靠性方面的關(guān)鍵作用，為環(huán)境與健康監(jiān)測提供了新興技術(shù)路徑。

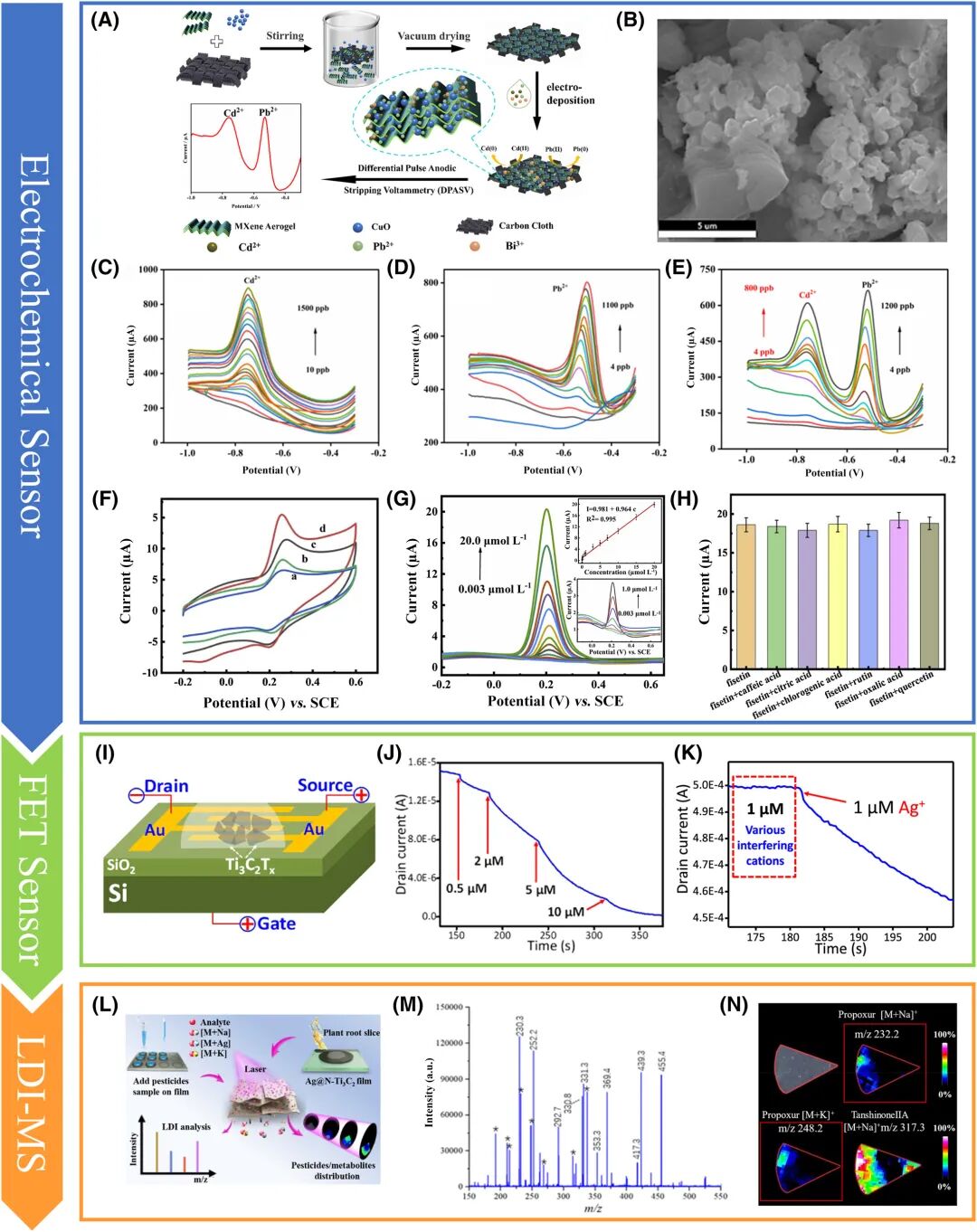

圖8.Mxene在化學物質(zhì)檢測領域的研究進展。

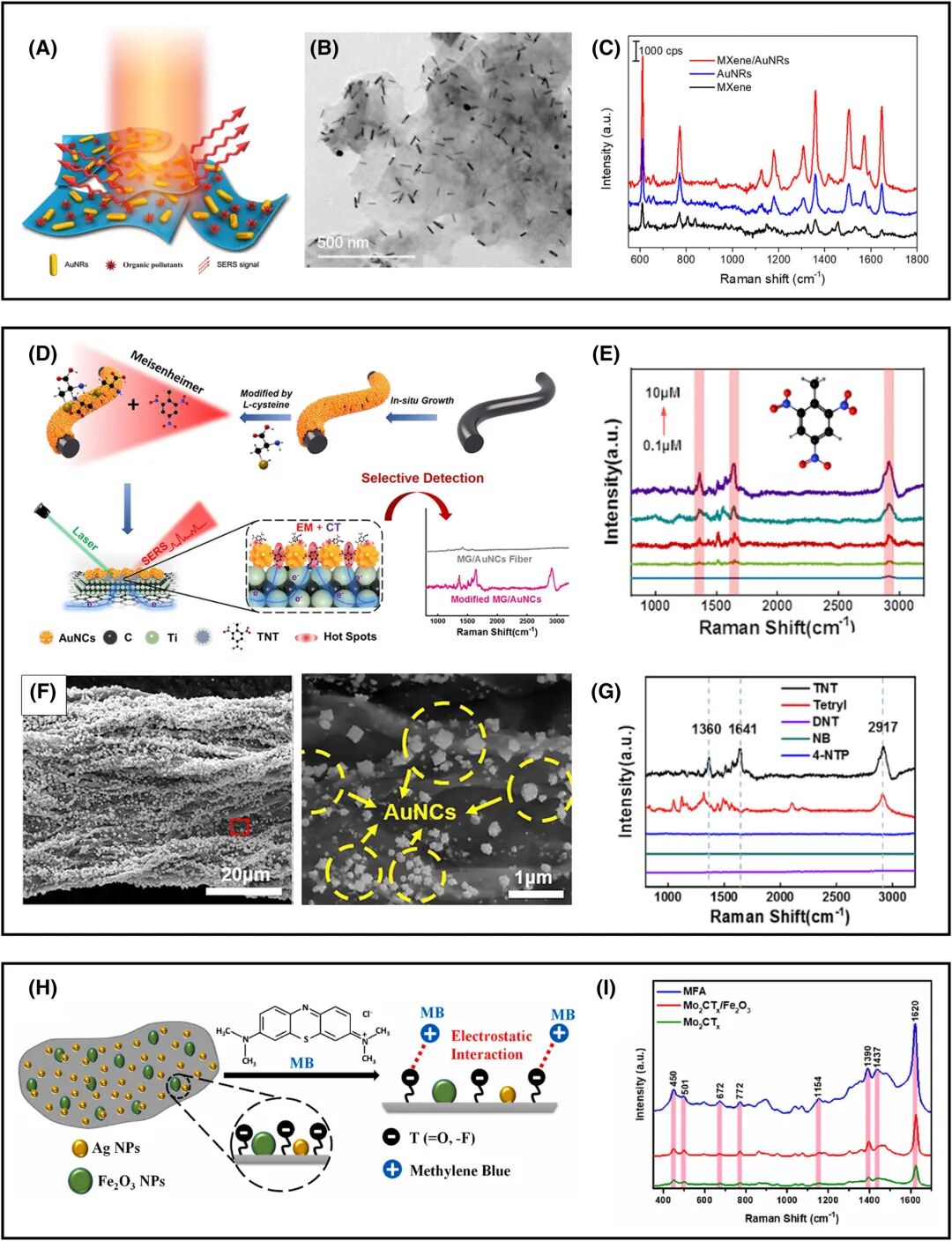

表面增強拉曼散射（SERS）的增強效應主要源于電磁與化學機制。MXene作為一種二維材料，憑借高導電性、親水性和可調(diào)表面化學性質(zhì)，能顯著增強拉曼信號，并在水環(huán)境中穩(wěn)定分散，提升檢測準確性。研究已開發(fā)多種MXene復合基底，如圖9A-C MXene/金納米棒用于染料檢測；圖9D-G濕法紡絲制備的MXene/GO/AuNCs柔性基底可實現(xiàn)TNT高靈敏檢測；以及圖9H-I MXene/Fe2O3/Ag復合結(jié)構(gòu)用于甲基藍檢測。這些復合材料通過協(xié)同效應增強SERS性能，展現(xiàn)出作為拉曼檢測基底的廣闊前景。

圖9.Mxene在表面增強拉曼檢測中的應用。

MXene可通過非共價（如靜電吸附和弱相互作用）和共價方式與生物受體結(jié)合。非共價法操作簡便，利于快速制備和重復使用。如圖10A-B，DNA探針通過弱相互作用與Ti?C?T?結(jié)合，實現(xiàn)特定病毒序列檢測。圖10C-D為共價法，通過表面羥基與戊二醛等交聯(lián)劑形成穩(wěn)定共價鍵，提高固定蛋白質(zhì)受體的穩(wěn)定性和特異性，適用于細菌或病毒蛋白的高選擇性檢測。引入金屬納米顆?？蛇M一步增強傳感器性能。未來，合理利用共價或非共價修飾，并結(jié)合抗污抗菌涂層，可提升對海洋環(huán)境中微量藥物的傳感能力，如圖10E-F。

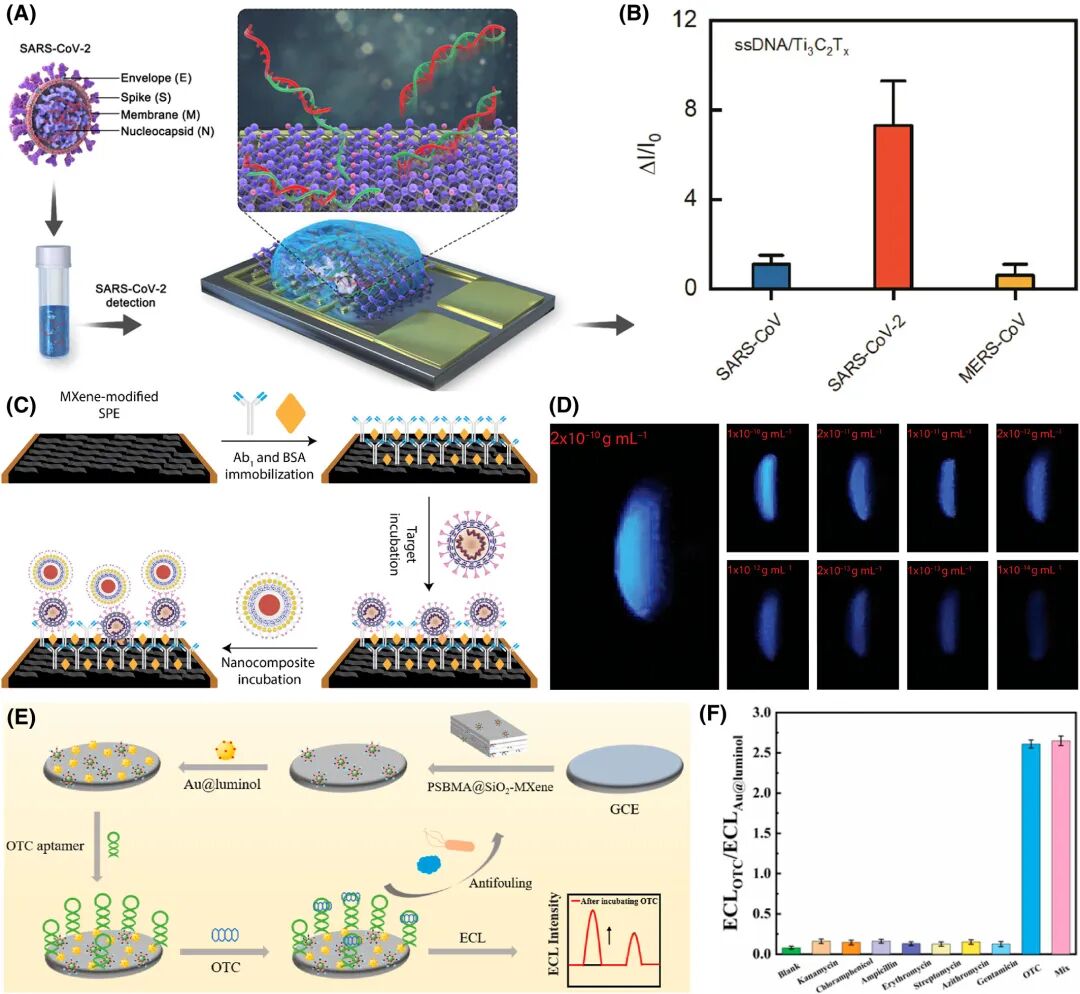

圖10.Mxene在生物分子檢測中的發(fā)展進程。

總結(jié)與展望

總體而言，MXene基材料因其獨特性質(zhì)在多種傳感器應用中展現(xiàn)出巨大潛力，但仍存在若干挑戰(zhàn)亟待突破：

（1） MXene在高溫、高濕等苛刻條件下的穩(wěn)定性較差，易發(fā)生氧化導致性能衰退，同時現(xiàn)有合成方法（如HF蝕刻）存在安全與環(huán)境風險，難以滿足大規(guī)模生產(chǎn)需求；

（2） 選擇性尤其是氣體選擇性識別能力不足，例如難以區(qū)分氨氣（NH?）與二氧化氮（NO?）等相似氣體，限制了其在復雜環(huán)境中的應用；

（3） 當前材料相態(tài)、終端調(diào)控及缺陷工程仍缺乏精準設計手段，制約了性能的進一步提升。

原文鏈接

https://onlinelibrary.wiley.com/doi/10.1002/elt2.70015
