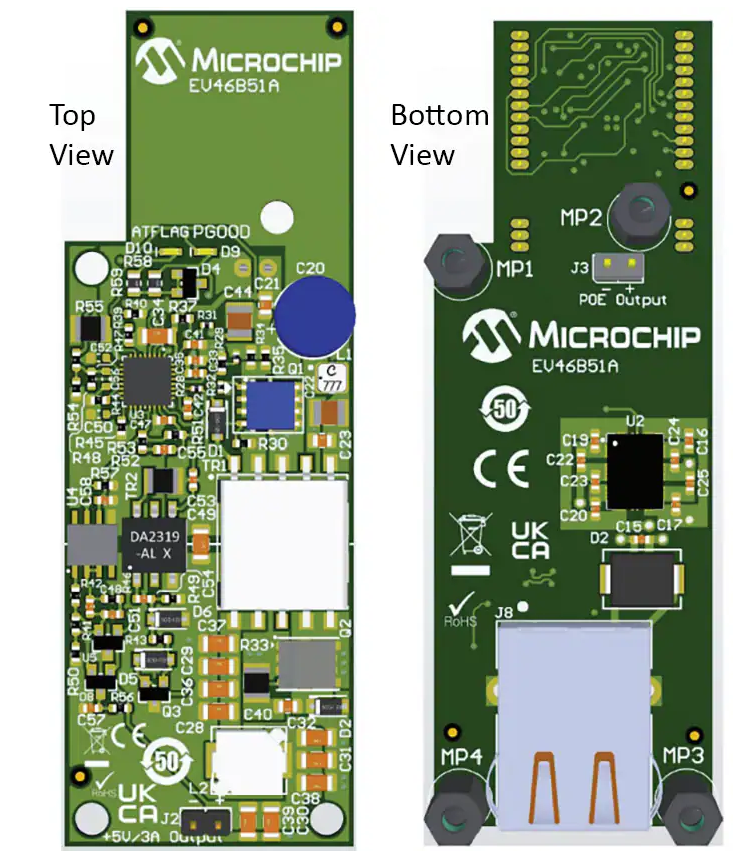

Microchip Technology EV46B51A LAN8720A PHY-PoE子板通過以太網供電 (PoE)，而不是USB為PIC32 WFI32E Curiosity板 (EV12F11A) 供電，同時加快PIC32 WFI32E Curiosity板和個人電腦 (PC) 之間的數據傳輸。該子板包括兩個主要部分。第一部分基于PD70201201 PoE控制器、且符合IEEE? 802.3at Type 2的PoE受電設備 (PD) 。PD采用反激式直流-直流拓?fù)浣Y(jié)構，通過PIC32 WFI32E Curiosity板提供5V和高達3A的電流，用于要求苛刻的高功率終端應用。第二部分是基于符合IEEE 802.3/802.3u（快速以太網）和ISO 802-3/IEEE 902.3 (10BASE-T) 的高性能10/100以太網收發器LAN8720A PHY的數據傳輸。通過這些功能，PC和PIC32 WFI32E Curiosity板之間可輕松快速傳輸數據，從而實現各種IoT應用。

數據手冊:*附件：Microchip Technology EV46B51A LAN8720A PHY-PoE子板數據手冊.pdf

IEEE 802.3at Type 2 PoE供電設備 (PSE) 或PoE中跨通過RJ45輸入連接器為該電路板供電。負載是PIC32 WFI32E Curiosity板。Microchip EV46B51A LAN8720A PHY-PoE子板通過PIC32 WFI32E Curiosity板的專用插座J208連接負載，兩根電源線從EV46B51A LAN8720A PHY-PoE子板的2引腳連接器J2連接到PIC32 WFI32E Curiosity板的2引腳連接器J201。

特性

• 高性能10/100以太網收發器
• 符合
  • IEEE ‐802.3at（30W PoE）
  • IEEE 802.3/802.3u（快速以太網）
  • ISO 802-3/IEEE 902.3（10BASE-T）
• 綜合flexPWR?技術
  • 可變I/O電壓能力
  • 低功耗和待機操作模式能最大限度地減少功耗
• 靈活的電源管理架構
• 符合IEEE 802.3at Type 2的PoE
• 電源輸出：+5V/3A
• 反激拓?fù)?/li>
• 輸出電壓連接器
• 板載輸出電源良好LED指示燈
• 板載AT檢測LED指示燈
• 工作溫度范圍：-40°C至+50°C
• 符合RoHS指令

框圖

概述

基于Microchip EV46B51A LAN8720A PHY-PoE子板的技術解析與應用指南?

?一、產品核心架構與功能特性?

1. ?雙模塊集成設計?
   • ?PoE供電模塊?：采用PD70201控制器，符合IEEE 802.3at Type 2標準，支持54V輸入至5V/3A輸出的Flyback拓?fù)滢D(zhuǎn)換，為PIC32 WFI32E開發板提供穩定電源。
   • ?數據通信模塊?：集成LAN8720A 10/100M以太網收發器，兼容IEEE 802.3u/802.3協議，支持RMII接口與主控通信。
2. ?關鍵電氣參數?| 參數 | 最小值 | 最大值 | 單位 |
   | -------------- | -------- | -------- | ------ |
   | RJ45輸入電壓 | 42 | 57 | V |
   | J2輸出電流 | — | 3 | A |
   | 工作溫度范圍 | -40 | 70 | ℃ |

?二、硬件接口與連接配置?

1. ?核心連接器定義?
   • ? J8（RJ45） ?：支持PoE輸入與數據通信，引腳定義包括Power_Data±（供電雙絞線）、TXP/TXN（差分發送）等。
   • ? J2（輸出） ?：2引腳端子，提供5V輸出（Pin2-V_OUT）與接地（Pin1-GND），直接連接至PIC32開發板的J201接口。
2. ?安裝步驟?
   1. 將PIC32開發板J202跳線設置為1-2引腳短接。
   2. 通過J208插座固定子板，并用線纜連接J2與PIC32的J201電源接口。
   3. 通過RJ45接入802.3at Type 2兼容的PSE設備。

?三、電路設計要點?

1. ?PoE前端保護?
   • 采用PD70224雙MOSFET橋式整流器，搭配SMAJ58A TVS二極管抑制浪涌。
   • 輸入側配置10000pF/100V陶瓷電容（C16-C25）用于高頻濾波。
2. ?LAN8720A外圍電路?
   • 49.9Ω差分終端電阻（R14-R17）匹配阻抗。
   • 12pF負載電容（C9-C11）確保25MHz晶振穩定起振。

四、設計驗證建議?

1. ?測試項目?
   • ?邊界測試?：輸入電壓42V/57V極限條件下驗證輸出穩定性。
   • ?EMC測試?：依據EN 55032標準輻射發射測試。
2. ?故障排查?
   • ?無鏈路連接?：檢查RJ45接口的LED_LINK狀態燈，確認PHY芯片供電（VDDA=3.3V）。
   • ?輸出異常?：測量J2電壓，排查Flyback拓?fù)涞姆答伨W(wǎng)絡（R41/R42分壓電阻）。
