CAN總線技術的發展歷程與現實挑戰

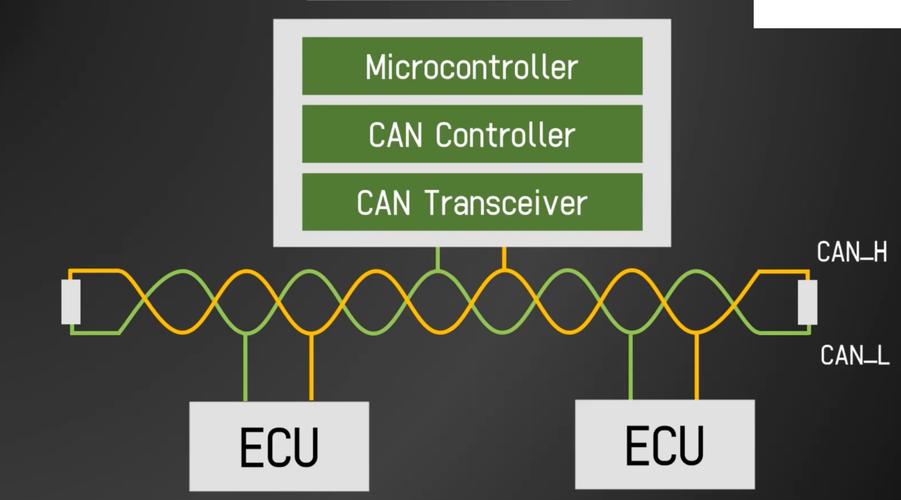

Controller Area Network（CAN）總線作為汽車電子領域最重要的通信協議之一，自1986年由德國博世公司推出以來，已成為車載網絡的事實標準。CAN總線采用ISO 11898標準，具有線性總線型拓?fù)浣Y(jié)構，最多可支持120個節點的連接，以其高可靠性、強抗干擾能力和成本效益優勢在汽車行業得到廣泛應用而，隨著汽車智能化程度的快速提升，傳統CAN總線面臨著前所未有的技術挑戰。首先是帶寬瓶頸問題，傳統CAN 2.0標準的最大傳輸速率僅為1Mbps，難以滿足高清攝像頭、激光雷達等傳感器產生的海量數據傳輸需求。其次是實時性限制，在復雜的多節點網絡環境中，CAN總線的仲裁機制可能導致關鍵消息的傳輸延遲，影響安全關鍵應用的響應時間?，F(xiàn)代智能網聯汽車需要處理來自數百個ECU的數據流，包括動力系統控制、底盤管理、車身電子、信息娛樂系統等多個域的信息交互。這種復雜的網絡架構對CAN網關設備提出了更高的技術要求，不僅要實現傳統的協議轉換和數據路由功能，還需要具備高帶寬處理能力、低延遲響應特性和多協議融合能力。

傳統CAN網關的技術局限性

傳統CAN網關主要承擔協議轉換、數據過濾和網絡隔離等基礎功能，但在面對現代車聯網應用時暴露出明顯的技術短板。帶寬處理能力不足是最突出的問題，傳統網關通常只能處理低速CAN和高速CAN之間的數據交換，無法應對車載以太網、5G通信等高帶寬應用場景。協議支持有限也制約了傳統CAN網關的應用范圍。現代車載網絡呈現多協議并存的特點，除了CAN總線外，還包括LIN、FlexRay、車載以太網等多種通信協議，傳統網關往往只能支持有限的協議類型，難以實現全網絡的統一管理。在時間同步方面，傳統CAN網關缺乏精確的全網時間同步機制，這對于需要多傳感器數據融合的自動駕駛應用來說是致命的缺陷。V2X通信能力的缺失更是限制了傳統網關在車聯網時代的應用價值。

SV910 CAN網關的技術架構創新

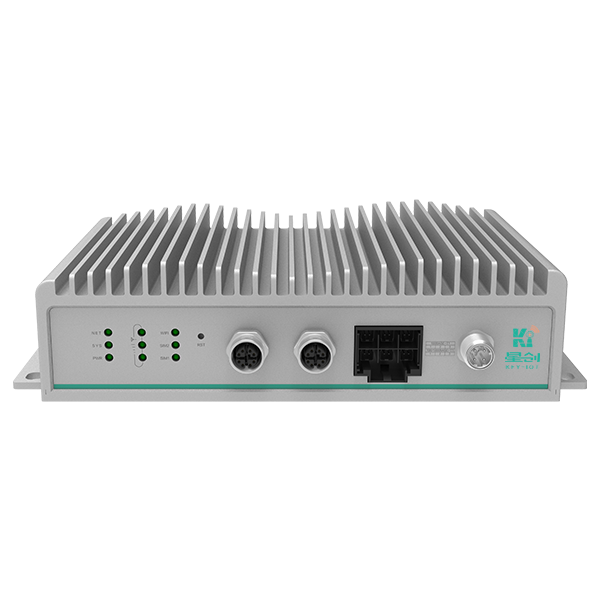

SV910車載網關作為新一代CAN網關產品，通過創新的技術架構設計有效解決了傳統CAN網關的技術痛點。其雙5G網絡配置為車載CAN網絡提供了前所未有的通信能力，不僅實現了超高帶寬的數據傳輸，更重要的是為V2X應用奠定了堅實的通信基礎。在CAN接口設計方面，SV910提供了2路標配CAN接口，并支持?jǐn)U展至3路，滿足了不同應用場景的連接需求。這種靈活的接口配置既保證了與現有CAN總線ECU的兼容性，又為未來的系統擴展預留了空間。CAN接口支持標準的CAN 2.0A/B協議以及CAN FD擴展協議，傳輸速率可達8Mbps，相比傳統CAN總線有了顯著提升。車載以太網集成是SV910的核心技術優勢。設備配備了6路車載以太網接口，基于IEEE 802.3標準實現100Mbps/1Gbps的高速數據傳輸。車載以太網不僅提供了充足的帶寬資源，更重要的是支持全雙工通信和優先級管理，為實時性要求較高的安全關鍵應用提供了可靠保障。

GPTP/PTP時間同步技術的深度應用

**精確時間協議（PTP）**在現代車載網絡中發揮著至關重要的作用。SV910通過T1/TX接口結合GPTP/PTP授時協同配置，實現了整個車載網絡的納秒級時間同步精度。這種高精度時間同步能力對于自動駕駛系統中的多傳感器數據融合、協同控制等應用場景具有重要意義。在CAN總線網絡中，傳統的時間戳機制精度有限，難以滿足高精度控制應用的需求。SV910通過將GPTP時間同步機制擴展到CAN網絡，為CAN消息添加高精度時間戳，實現了CAN數據與車載以太網數據的時間對齊，這對于底盤控制、動力管理等安全關鍵應用具有重要價值。

?

V2X技術在CAN網關中的深度集成

Vehicle-to-Everything（V2X）技術代表了車聯網發展的最高形態，SV910通過雙5G網絡實現了V2X技術的深度集成車與車（V2V）通信場景中，SV910能夠?qū)崟r(shí)采集車輛CAN總線上的速度、位置、轉向等關鍵信息，通過5G網絡與周邊車輛進行數據交換，實現協同感知和預警功能。車與路（V2I）通信讓車載CAN網絡能夠獲取交通信號燈狀態、道路擁堵信息等基礎設施數據。SV910將這些外部信息通過CAN總線傳輸?shù)较鄳?yīng)的ECU，實現交通效率優化和安全預警功能。車與人（V2P）通信通過檢測行人智能設備信號，為ADAS系統提供行人保護功能。車與云（V2C）通信是SV910的重要應用場景，設備能夠?qū)④囕dCAN總線數據上傳至云端平臺，實現遠程診斷、預測性維護、車隊管理等增值服務。同時，云端下發的控制指令也能通過CAN總線傳達到相應的執行器，實現遠程控制功能。

統一數據傳輸平臺的技術價值

SV910實現了底盤控制信號、娛樂系統數據、自動駕駛指令的統一傳輸，這種融合架構為車載CAN網絡帶來了革命性改變。傳統車載網絡中，不同子系統往往采用獨立的CAN總線網絡，導致數據孤島和資源浪費。SV910通過統一的網關平臺，將多個CAN網絡進行有機整合。在底盤控制方面，SV910能夠?qū)崟r(shí)采集發動機CAN總線、變速箱CAN總線、制動系統CAN總線等關鍵數據，通過車載以太網進行高速傳輸，為整車控制器提供全面的車輛狀態信息。娛樂系統數據通過專用的CAN接口進行采集，避免了與安全關鍵系統的干擾。自動駕駛指令則通過高優先級通道進行傳輸，確?？刂浦噶畹膶?shí)時性和可靠性。

工業級接口設計與環境適應性

SV910配備的2路M12型工業以太網接口體現了其在惡劣環境下的適應能力。M12連接器具有IP67防護等級，能夠承受振動、沖擊、溫度變化等車載環境的嚴苛考驗，確保CAN網關在各種工況下的穩定運行。2路數字輸入（DI）和2路數字輸出（DO）接口為SV910提供了與車載傳感器和執行器的直接連接能力。DI接口可以采集開關量信號，如門鎖狀態、手剎信號等，并通過CAN總線傳輸?shù)较嚓P(guān)ECU。DO接口則可以輸出控制信號，實現對外部設備的開關控制。

智能電源管理與遠程控制技術

低功耗休眠模式是SV910的重要技術特性。當車輛處于停車狀態時，設備能夠自動進入深度休眠模式，將功耗降至毫瓦級別，同時保持對關鍵CAN消息和5G網絡喚醒信號的監聽能力。這種智能電源管理技術有效延長了車輛電池壽命，特別適合商用車、工程車輛等長期停放的應用場景。車輛遠程喚醒啟動和作業管理功能為車隊管理提供了強大工具。管理平臺可以通過5G網絡遠程喚醒車輛CAN網關，獲取車輛各系統的狀態信息，下發啟動指令或作業任務。這種遠程管理能力大幅提升了車隊運營效率，降低了人工巡檢成本。

應用前景與技術發展趨勢

SV910車載CAN網關代表了車載通信技術的發展方向。隨著汽車電子架構向域集中式和中央計算架構演進，具備高帶寬、多協議融合、V2X通信能力的CAN網關將成為智能網聯汽車的核心組件。在技術演進方面，未來的CAN網關將進一步整合邊緣計算能力，支持本地AI推理和CAN數據的智能分析，實現從被動數據轉發向主動數據處理的轉變。TSN（時間敏感網絡）技術的引入將進一步提升網絡的確定性和實時性能力。
