Microchip Technology PL460可編程窄帶PLC調制解調器設計用于在低于500kHz的頻段內運行任何PLC協議。PL460嵌入PLC線路驅動器，實現高度集成的解決方案，可降低總物料清單，簡化布局并簡化調制解調器設計。

數據手冊：*附件：Microchip Technology PL460可編程窄帶PLC調制解調器數據手冊.pdf

Microchip PL460 PLC調制解調器符合物聯網 (IoT) 和智能能源應用的FCC、ARIB、KN60和CENELEC EN50065法規匹配要求。該器件支持先進的窄帶PLC標準，例如ITU G.9903 (G3-PLC ^?^ )，ITU G.9904（PRIME）以及任何其他窄帶PLC協議，同時也是支持這些標準發展的面向未來的平臺。

PL460設計用于由外部Microchip主機器件驅動，從而在主機側提供更大的靈活性。Microchip主機設備可在PL460中加載適當?shù)腜LC協議固件（在調制解調器運行之前），并控制PL460調制解調器。

特性

• 可編程窄帶電力線通信 (PLC) 調制解調器
• 嵌入式PLC D類放大器
• 集成PLC前端
  • 具有自動增益控制和ADC的PGA
  • 數字傳輸電平控制
  • 支持PLC信號的2個獨立傳輸分支
  • 高達500kHz的PLC信號帶寬
• 架構
  • 將CPU和特定協處理器結合在一起的高性能架構，用于數字信號處理；以及用于常見窄帶PLC任務的專用硬件加速器
• 用于系統時鐘的24MHz外部晶體時鐘管理
• 加密引擎和安全啟動
  • 安全啟動支持AES-128 CMAC（用于身份驗證）、 AES-128 CBC（用于解密）
  • 保險絲編程控制，用于解密和驗證128位密鑰
• 電源管理
  • 用于I/O、數字和模擬的3.3V外部電源電壓
  • 用于內核的1.25V內部穩壓器
  • 用于PLC放大器的12V外部電源
  • 用于特定運行模式（包括低功耗運行）的優化功率模式
• 采用TFBGA-81、10mm x 10mm、1.0mm間距封裝
• 工業級溫度范圍：-40°C至85°C

典型應用

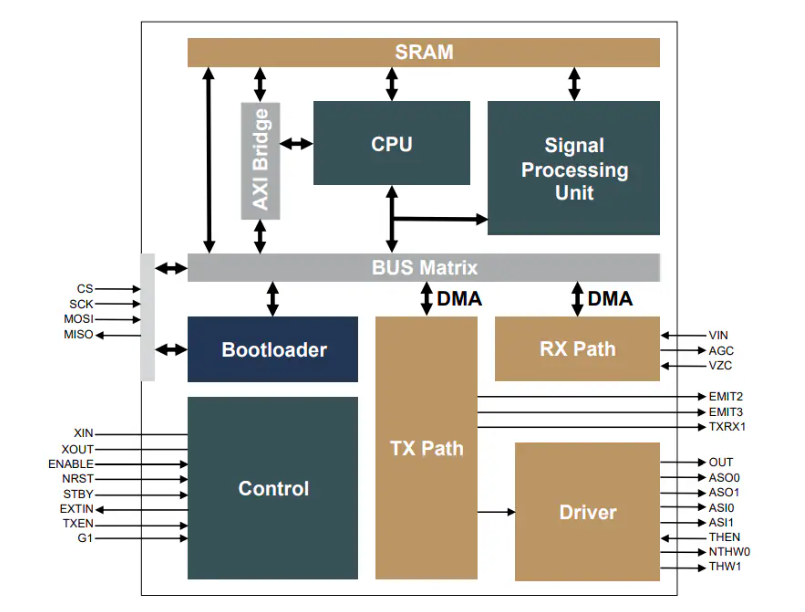

框圖

?Microchip PL460可編程窄帶PLC調制解調器技術解析?

?一、產品概述?

Microchip PL460是一款面向窄帶電力線通信（PLC）的可編程調制解調器芯片，支持頻率低于500 kHz的多種PLC協議，包括ITU G.9903（G3-PLC?）、ITU G.9904（PRIME）等標準。其高度集成設計整合了PLC線路驅動器和前端電路，顯著降低BOM成本，適用于智能電表和物聯網應用。

?關鍵特性?：

• ?協議靈活性?：支持多標準協議，可通過外部主機加載固件實現協議切換。
• ?高集成度?：內置Class-D放大器、可編程增益放大器（PGA）、ADC及數字信號處理硬件加速器。
• ?安全機制?：支持AES-128 CMAC認證和CBC解密，提供安全啟動和密鑰熔絲編程功能。
• ?工業級設計?：工作溫度范圍-40°C至85°C，符合FCC、ARIB等法規要求。

?二、硬件架構與功能模塊?

?1. 典型應用架構?

PL460通過SPI接口與外部主機MCU通信，配合四路控制信號（STBY、ENABLE、TXEN、NRST）實現調制解調器管理。典型應用電路包含：

• ?電源管理?：3.3V數字/模擬供電，12V PLC驅動電源，需嚴格遵循上電時序（如VDDIO穩定后啟動ENABLE）。
• ?信號路徑?：
  • ?發射分支?：主分支通過OUT引腳驅動PLC網絡，輔分支通過EMIT2/EMIT3輸出未放大信號。
  • ?接收路徑?：VIN引腳接收信號，經AGC和PGA適配后由ADC采樣。

?2. 關鍵外設接口?

• ?SPI通信?：模式0（CPHA=1, CPOL=0），最大時鐘頻率16 MHz，支持加密固件傳輸。
• ?溫度監控?：通過THEN、NTHW0、THW1引腳實現過溫保護，閾值分別為110°C（預警）和120°C（強制降頻）。
• ?零交叉檢測?：VZC引腳需外接隔離電路，用于同步交流電相位。

?三、低功耗與安全設計?

?1. 電源管理?

• ?多電壓域?：1.25V核心電壓由內部LDO生成，12V驅動電源需外部提供。
• ?功耗優化?：空閑模式功耗低至0.6 mA（3.3V域），傳輸時峰值電流達104 mA（12V域）。

?2. 安全啟動流程?

• ?加密固件加載?：支持AES-CBC解密和CMAC簽名驗證，需通過SPI寫入初始向量和區塊數。
• ?熔絲編程?：需外接2.5V電源至VZC引腳，通過SPI命令燒寫密鑰和控制位（如禁用調試接口）。

?四、開發建議?

1. ?PCB設計?：
   • 分離模擬/數字地平面，單點連接。
   • PVDDAMP電源需配置100μF鋁電解電容+100nF MLCC濾波網絡。
2. ?時序控制?：
   • NRST復位信號需在晶體振蕩穩定（約2ms）后釋放，延時至少32個時鐘周期。
3. ?熱管理?：
   • 過溫預警信號（NTHW0）可觸發主機降頻策略，THW1直接控制PL460進入保護狀態。

?五、應用場景?

• ?智能電表?：兼容CENELEC/FCC頻段，支持遠程固件升級。
• ?工業物聯網?：通過輔助發射分支實現多頻段通信（如FCC+CEN-A組合）。
