可編程線性霍爾CHA631外圍電路參考設計

-CHA631-

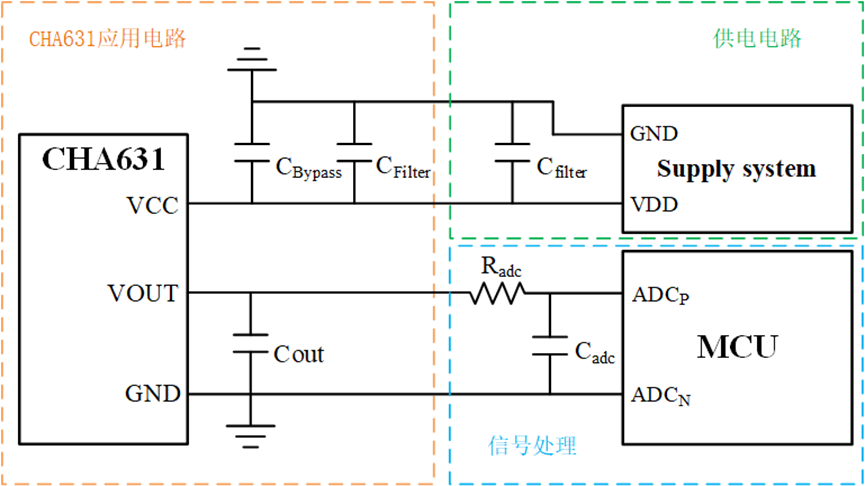

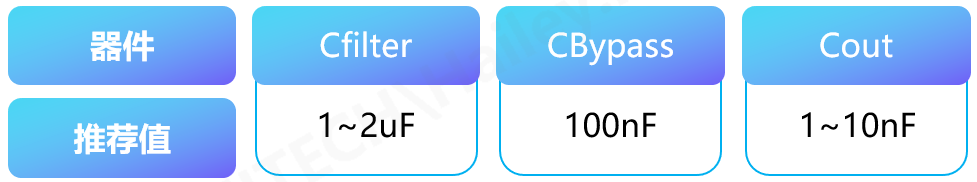

CHA631應用電路與layout建議

01CFilter和CBypass靠近CHA631的VCC處擺放，Radc和Cadc靠近MCU或接線端子附近擺放。

02Vout輸出線要包地并打伴地孔，以確保良好的噪聲回流路徑。

CHA631的電源噪聲的抑制方法

01優化噪聲回流路徑，減小回路面積：在供電端增加高頻濾波電容通常0.1nF~100nF，高頻電容應該靠近電源輸入端放置；在空間允許的情況下，推薦CHA631的供電使用1uF + 10nF + 1nF的濾波組合。

02根據不同的電源噪聲頻率，選擇合適的磁珠（或Π濾波器）進行隔離。

03優化PCB布局，盡量減小供電回流路徑的面積。

CHA631 Vout噪聲的LF濾波方法

使用低通濾波器LF(Low Pass Filter)可顯著降低CHA631的輸出噪聲，選擇合適的濾波器在保證響應時間的情況下能夠顯著的減小輸出噪聲的干擾。

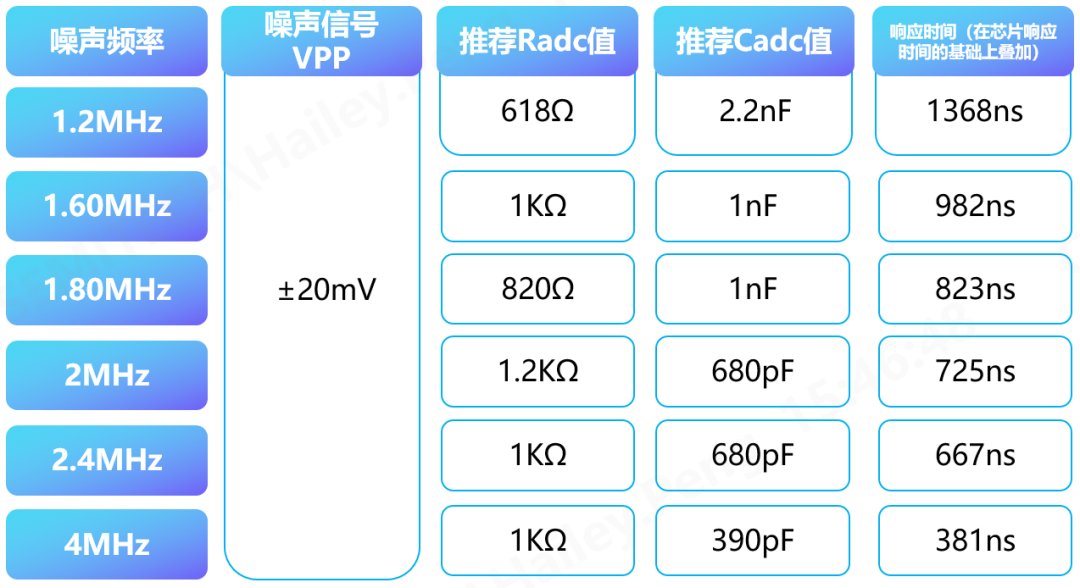

CHA631 VOUT推薦的RC值
