Microchip Technology AVR16/32DD28/32 avr? DD微控制器采用avr CPU，硬件乘數運行時鐘速度高達24MHz，具有高達32KB的閃存，以及高達4KB的SRAM和256字節的EEPROM。

數據手冊：*附件：Microchip Technology AVR16，32DD28，32 AVR? DD微控制器數據手冊.pdf

AVR16/32DD28/32采用Microchip Technology的當前技術和靈活的低功耗架構，包括Event System、智能模擬功能以及高級數字外設。AVR16/32DD28/32微控制器采用28引腳或32引腳封裝。

特性

• AVR? CPU
  • 運行頻率高達24MHz
  • 單周期I/O訪問
  • 兩級中斷控制器
  • 雙周期硬件乘法器
  • 電源電壓范圍：1.8V至5.5V
• 存儲器
  • 高達32KB系統內自編程閃存
  • 256B EEPROM
  • 高達4KB SRAM
  • 非易失性存儲器中的32B用戶行，可在芯片擦除期間保留數據，并在器件鎖定時進行編程
  • 寫入/擦除周期
    • 閃存寫入/擦除周期：1000次
    • EEPROM寫入/擦除周期：100,000次
  • 數據保持期：40年（+55°C時）
• 系統
  • 上電復位 (POR) 電路
  • 欠壓檢測器 (BOD)
  • 時鐘選項
    • 高精度內部高頻振蕩器，可選頻率高達24MHz（OSCHF）
      • 自動調諧，提高內部振蕩器精度
    • 內部PLL高達48MHz，用于定時器/計數器D型 (PLL) 高頻運行
    • 32.768kHz超低功耗內部振蕩器 (OSC32K)
    • 32.768kHz外部晶體振蕩器 (XOSC32K)
    • 外部時鐘輸入
    • 外部高頻晶體振蕩器 (XOSFF)，具有時鐘故障檢測功能
  • 單引腳統一編程和調試接口 (UPDI)
  • 三種睡眠模式
    • 空閑，所有外圍設備運行，可即時喚醒
    • 待機，選定外設可配置運行
    • 掉電，數據完整保留
  • 自動循環冗余校驗 (CRC) 閃存掃描
  • 看門狗定時器 (WDT)，帶窗口模式和單獨的片上振蕩器
  • 所有通用引腳上外部中斷
• 外設
  • 1個16位A型定時器/計數器 (TCA)，具有3個比較通道，用于脈沖寬度調制 (PWM)和波形生成
  • 3個16位B型定時器/計數器 (TCB)，具有輸入捕獲和信號測量功能
  • 1個12位D型PWM 定時器/計數器 (TCD)，優化用于電源控制
  • 1個16位實時計數器 (RTC)，從外部晶體或內部RC振蕩器運行
  • 2個USART
    • 工作模式：RS-485、LIN從器件、主SPI和IrDA
    • 分?jǐn)?shù)波特率發生器、自動波特率和幀起始檢測功能
  • 1個SPI，具有主機/客戶端工作模式
  • 1個雙線接口（TWI），帶雙地址匹配
    • 主機/客戶端同步運行（雙模式）
    • 兼容飛利浦^I2C^
    • 標準模式（SM，100kHz）
    • 快速模式（Fm，400kHz）
    • 快速模式+（Fm+，1MHz）(1)
  • 用于獨立于CPU、可預見的外設間信號傳輸?shù)腅vent System
  • 可配置自定義邏輯 (CCL)，帶4個可編程查找表 (LUT)
  • 1個12位差分130ksps模數轉換器 (ADC)
  • 1個10位數模轉換器(DAC)
  • 1個模擬比較器 (AC)
  • 1個零交叉檢測器 (ZCD)
  • 內部1.024V、2.048V、2.500V和4.096V電壓基準以及外部基準選項 (VREF)
• I/O和封裝
  • I/O端口C上多電壓I/O (MVIO)
  • 可選輸入電壓閾值
  • 多達27/26個可編程I/O引腳
  • 32引腳VQFN 5mmx5mm和TQFP 7mmx7mm
  • 28引腳SPDIP、SSOP、SOIC和VQFN
• 溫度范圍
  • 工業溫度范圍：-40°C至+85°C
  • 擴展溫度：-40°C至+125°C

電源域概述

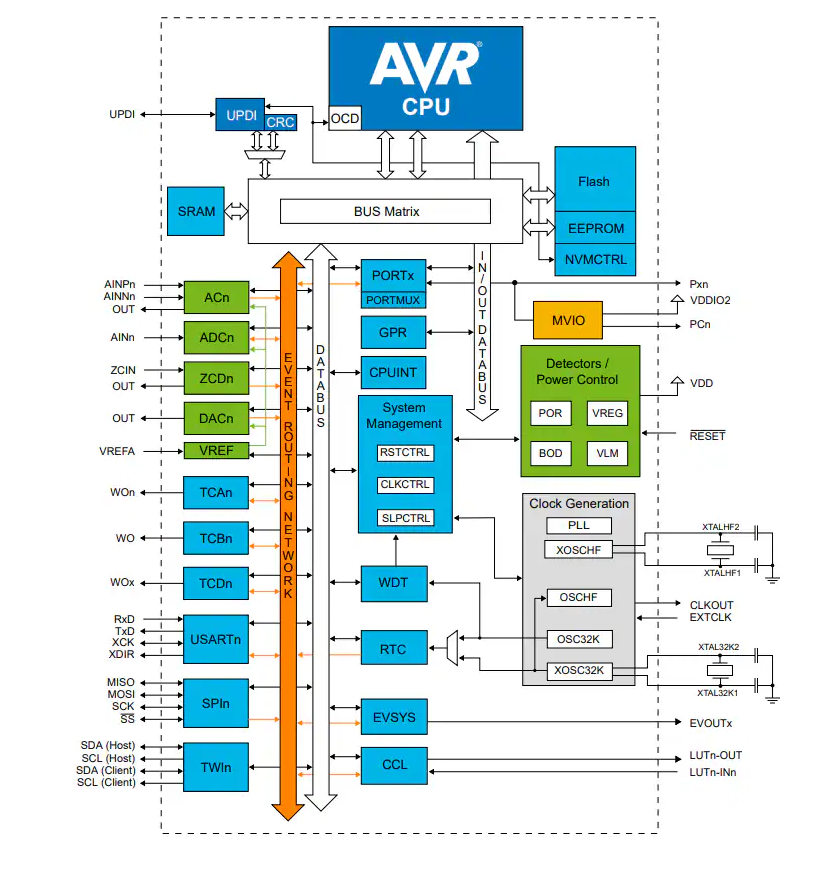

框圖

AVR? DD微控制器系列技術解析：架構與功能特性

一、AVR DD系列概述

AVR DD系列是Microchip Technology推出的高性能8位微控制器家族，包括AVR16/32DD28/32等型號。該系列基于增強型AVR RISC架構，運行頻率高達24MHz，具有出色的能效比和豐富的外設集成。

?關鍵特性?：

• 采用AVR? CPU核心，帶硬件乘法器
• 工作電壓范圍1.8V至5.5V
• 最高32KB自編程Flash存儲器
• 4KB SRAM和256B EEPROM
• 28/32引腳多種封裝選項
• 工業級(-40°C至+85°C)和擴展級(-40°C至+125°C)溫度范圍

二、核心架構與存儲器系統

2.1 CPU架構

AVR DD采用改進的哈佛架構，具有分離的程序和數據總線：

• 135條指令集，包含硬件乘法器
• 32個8位通用寄存器直接連接ALU
• 單周期I/O訪問和兩級中斷控制器
• 支持8/16/32位算術運算

2.2 存儲器組織

三級存儲結構提供靈活的代碼和數據管理：

Flash存儲器

• 16KB/32KB容量，512B頁大小
• 分三個保護區域：
  • Bootloader區(BOOT)：全Flash寫權限
  • 應用代碼區(APPCODE)：僅APPDATA寫權限
  • 應用數據區(APPDATA)：只讀

SRAM

• 2KB/4KB容量，用于數據存儲和堆棧
• 復位后堆棧指針指向SRAM末端

EEPROM

• 256B非易失存儲，支持單字節擦寫
• 可配置為芯片擦除時保留(EESAVE)

三、豐富的外設集成

3.1 定時器系統

?多功能定時器陣列?：

• TCA：16位定時器，3通道PWM
• TCB：16位輸入捕獲/波形生成
• TCD：12位定時器，電源控制優化
• RTC：實時計數器，32.768kHz驅動

3.2 通信接口

?高速通信外設?：

• USARTx2：支持LIN/RS-485/IrDA
• SPI：主機/從機模式
• TWI(I2C)：雙地址匹配，支持1MHz Fm+

3.3 模擬功能

?精密模擬前端?：

• 12位差分ADC(最高23通道)
• 10位DAC輸出
• 模擬比較器(AC)
• 零交叉檢測器(ZCD)
• 可配置電壓基準(VREF)

3.4 創新特性

?系統級創新?：

• 事件系統(EVSYS)：外設間直接觸發
• 可配置自定義邏輯(CCL)：4個LUT
• 多電壓I/O(MVIO)：獨立電壓域支持

四、開發支持與生態系統

4.1 編程調試

• 單線UPDI接口編程/調試
• 片上調試(OCD)支持
• 自編程能力(Bootloader支持)

4.2 安全特性

• Flash讀/寫保護
• CRC內存掃描
• 配置鎖定機制

4.3 開發工具

• Microchip Studio IDE
• MPLAB? X兼容
• Atmel-ICE調試器支持
• 豐富應用筆記(AN2648/AN949等)

五、應用領域

AVR DD系列憑借其高性能和豐富外設，特別適合：

• 工業控制(PLC、HMI)
• 消費電子(家電控制)
• 物聯網終端設備
• 電源管理系統
• 電機控制應用
