文章將以Smacq的M1000系列模塊的數字輸入輸出端口為例說明有關干濕節點的接線問題。

一、干、濕節點是是什么？

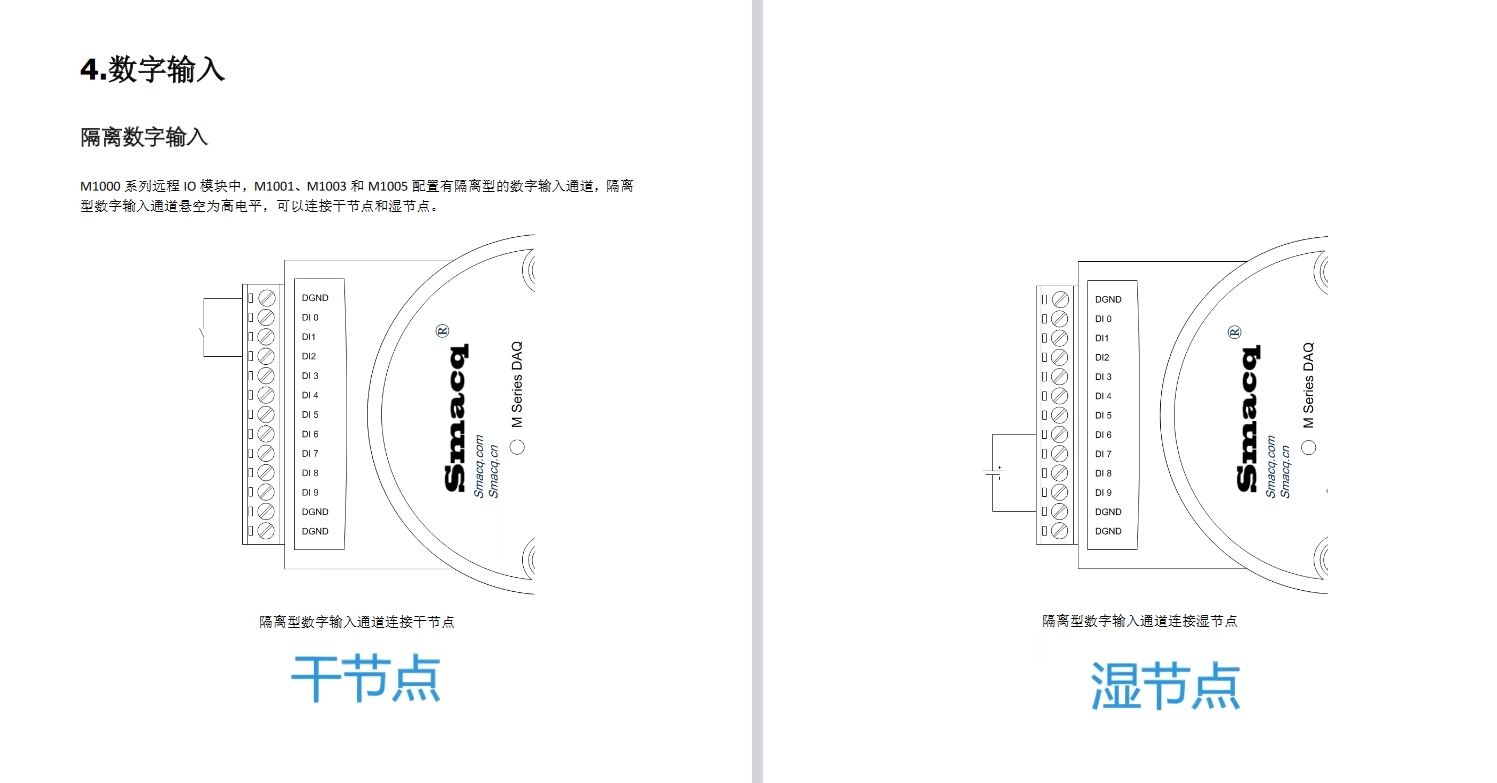

查看M1005的用戶手冊，數字輸入通道可以連接干節點和濕節點，說明它們是一種可被檢測的信號。

干節點的定義是：無源開關，具有接通和斷開的兩種狀態，兩個節點之間沒有極性，可以互換。

常見的干節點信號有：各種開關、各種按鍵、各種傳感器或是繼電器等的輸出。

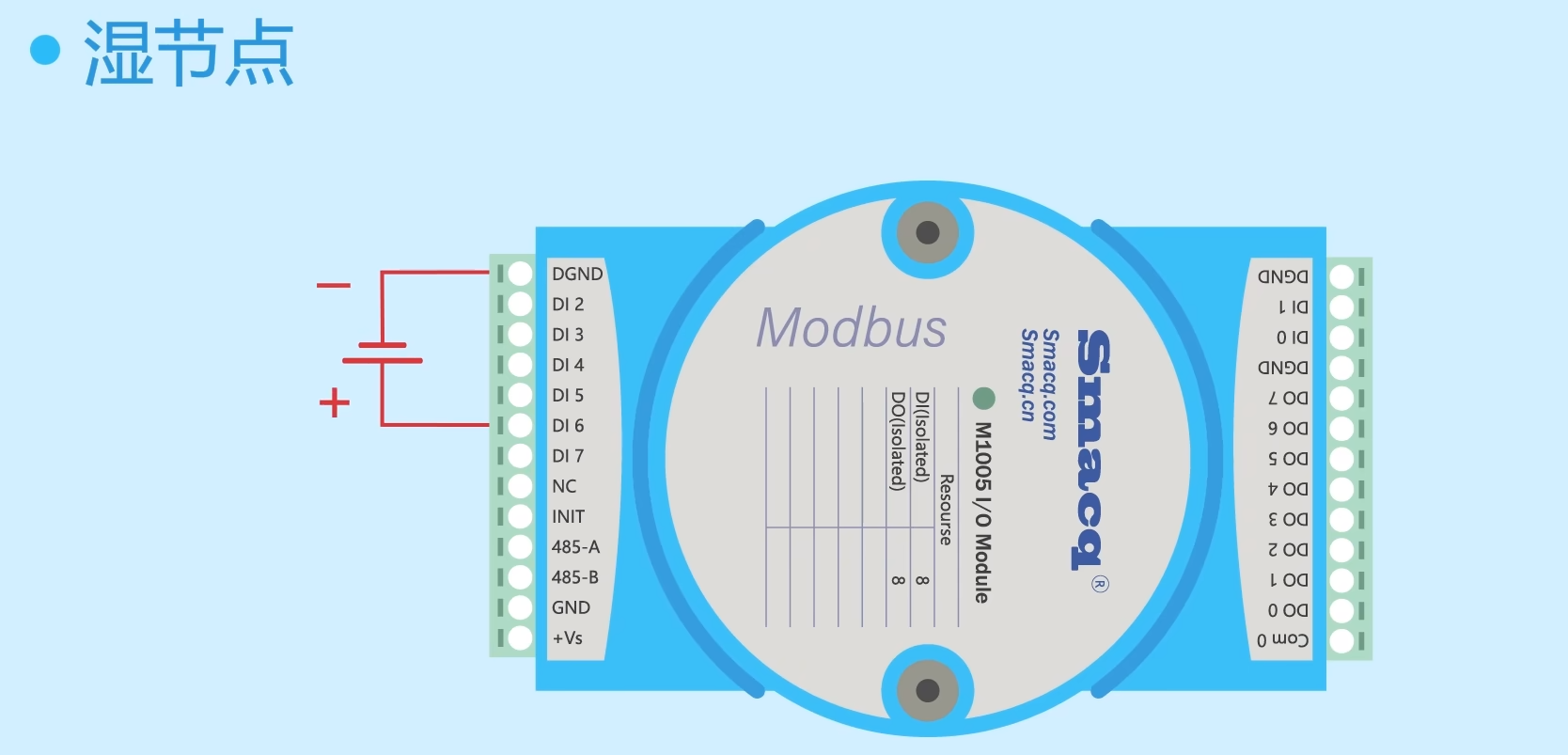

濕節點的定義是：有源開關，具有有電和無電的兩種狀態，兩個節點之間有極性，不能反接。

常見的濕節點信號有：具備電源的干節點信號、NPN/PNP型的接近開關、增量型編碼器等。

究其本質，干節點和濕節點的區別在于是否有源。源，即是電源，所以干節點也叫做無源節點，濕節點也可以稱為有源節點。

具體的區分方法是：如果是無源節點（干節點），就是由采集設備提供動力（一般是查詢電壓），回路經過節點后，返回到設備中；

如果是有源節點（濕節點），那么就是由節點提供動力（一般是外接電源），進入采集設備然后返回節點。

這里我們提到了有源節點與無源節點，它們都是開關量。而與其名稱極為相似的有源信號和無源信號指的是模擬量。這一點大家要區分開來。

二、連接濕節點時的注意事項

通過上文對干、濕節點的介紹，我們可以發現干節點十分簡單，所以在連接時也沒有特別需要注意的地方。這里還是主要介紹連接濕節點時需要注意的事項。

我們首先要關注的是節點的回路與采集設備的回路是否兼容。以本文使用的Smacq M1005模塊為例，它只可接入NPN型的濕節點。

這是為什么呢？因?yàn)槟K的設計是兼顧干濕節點的，這使得DI端口默認懸空是高電平。當干節點的一端連接至DI，另一端連接至DGND，如果開關閉合，DI默認的高電平便被下拉成低電平；如果開關開啟則DI還是高電平，這樣便可以判斷回路的通斷了。

然而在連接PNP型濕節點時就會出現這樣的問題：如下圖所示，如果設備沒有發出信號，PNP是斷開的，OUT沒有輸出，所以DI端保持默認的高電平；當設備有信號觸發，PNP導通，OUT輸出高電平，那么DI端依然是默認的高電平。顯然，模塊無法正確判斷設備是否發出信號。

不過當我們使用NPN型濕節點時卻沒有這樣的困擾：如果設備沒有信號觸發，NPN斷開，OUT輸出高電平，與DI的默認電平一致；當設備有信號觸發，NPN導通，OUT輸出低電平，將模塊的DI端下拉為低電平。這樣DI端就會產生高低電平的變化，便可以判斷設備是否有信號觸發了。

這里的PNP和NPN都是三極管，但由于它們的結構略有區別，也就造成了其在具體使用時的不同。不過在上述簡單分析中，我們可以將三極管斷開認為成此處是斷路，將三極管導通認為成此處是直接通過導線連接。當然這是極為簡略的處理方式。

連接濕節點時還要注意的一點是正負極性是否連接正確。因?yàn)樗怯性垂?jié)點，需要正確連接到回路上。

三、濕節點型的輸出端

在之前的內容中，我們將干、濕節點當作被采集的對象。而在這一小節中，我們將從輸出的角度觀察節點。干節點自不必說，重要的還是濕節點類型。仍以M1005模塊的數字輸出端口為例，因?yàn)樗腄O端是一個NPN型開關輸出的端口。

一般用這些端口控制設備的通斷，比如繼電器或電磁閥等。

這兩種設備的使用場景雖然不同，但都是利用了電生磁的原理，使螺線管中的鐵芯具有磁性，從而控制設備在吸附和斷開間切換。

當DO輸出高電平，回路通電，控制設備動作。當DO輸出低電平，回路斷開，設備回復常態。

在用戶手冊中我們可以看到，電源正極一般會與COM口連接，這是因?yàn)樵O(shè)備斷開后會產生一個很大的反向電壓，可能損壞DO端口。而接入COM端，可以起到保護作用。

下面模塊是否連接COM0端的對比圖?？梢钥吹?，如果連接COM端，電壓變化很穩定，反向電壓在24V左右。若沒有連接COM端，電壓則會不斷發生振蕩，而且反向電壓在50V左右，極易損換設備?？梢?jiàn)，COM端的保護是很有必要的。

同時還要注意，根據模塊參數，負載的工作電流要限制在500mA以內。

如果使用場景的工作電流大于500mA，則可以用DO控制繼電器比如M1002，再用繼電器控制電磁閥等大電流設備。

四、實驗

接下來我們要進行兩組實驗：實驗一，利用模塊的DI端采集干濕節點的信號。實驗二，利用模塊的DO端（濕節點）控制繼電器。

第一組實驗需要的設備有，一個M1005模塊，一個SDS1001轉換器，信號發生器，NPN型接近開關以及一個直流電源。

其中SDS1001轉換器的功能是為M1005模塊供電并將它的信號傳遞到電腦中。二者的連接方法，大家可以在M系列視頻合集中查看，這里便不再贅述。

打開M Manager軟件，

連接到模塊后，點擊Function Config按鍵就可以查看模塊DI/O端口的狀態。點擊Read Discrete，可以看到DI端口指示燈均亮起。

首先實驗的是用DI采集干節點信號。因?yàn)楦晒?jié)點沒有極性，所以我們直接以DGND與DI的短接模仿干節點連接到模塊上的情況。

很簡單，使用一根導線，將DI端口與DGND短接，點擊Read Discrete就可以看到相應的DI端口的指示燈熄滅。

接下來我們使用信號發生器模擬濕節點，其連接方法與干節點的連接方法基本一致，將信號發生器的負極與模塊的DGND相連，將正極與模塊的DI 2端口相連。

使信號發生器發出一串波形，不斷讀取DI端口的狀態，就可以看到它的變化了。

第一組實驗的最后我們使用DI端采集NPN常閉型（NC）接近開關的信號。先來看看它是怎樣接線的。NPN開關一般有三條線，棕色線與電源正極連接。黑色是信號輸出線，與DI端口連接。藍色線與電源負極和模塊的DGND連接。

當直流電源輸出24V電壓，傳感器的電源指示燈亮起。

傳感器前方?jīng)]有物體阻擋時，傳感器輸出低電平，DI 2端口的指示燈熄滅。

當有物體接近時，NPN開關就會輸出高電平，此時DI 2端口的指示燈亮起。

第二組實驗，我們將通過DO通道（濕節點）控制負載的狀態。實驗的負載是一個繼電器。根據用戶手冊，我們可以這樣接線：將電源的負極與M1005模塊的DGND端連接，將電源正極分別與繼電器一端以及模塊的COM端連接，繼電器的另一端，與模塊的DO 0通道連接。

控制直流電源輸出24V電壓，用來驅動繼電器。在軟件中改變DO 0通道的狀態，點擊Write Coils將信號寫入模塊，就可以控制繼電器的開合了。

以上就是文章的全部?jī)?nèi)容，希望對你有所幫助。如果對文章內容有任何疑問可以在評論區留言或搜索我們的微信公眾號“Smacq思邁科華”直接聯系我們。

希望大家多多點贊、評論、轉發。我們下期內容再見！
